大理岩短时蠕变–低周疲劳交替作用力学特性试验研究

朱要亮; 俞缙; 许汉华; 马林建; 刘雪莹; 姚玮; 任崇鸿

doi:10.11779/CJGE202211018

大理岩短时蠕变–低周疲劳交替作用力学特性试验研究 English Version

朱要亮^{1, 2,},
俞缙^1, ,,
许汉华³,
马林建⁴,
刘雪莹¹,
姚玮¹,
任崇鸿¹

1.
华侨大学福建省隧道与城市地下空间工程技术研究中心, 福建厦门 361021
2.
福建江夏学院工程学院, 福建福州 350018
3.
云南省岩土工程与地质灾害重点实验室, 云南昆明 650051
4.
陆军工程大学爆炸冲击防灾减灾国家重点实验室, 江苏南京 210007

基金项目:

国家自然科学基金项目 42077254

国家自然科学基金项目 51978292

国家自然科学基金项目 51874144

福建省科技计划引导性项目 2020H0014

厦门市自主管理单位产学研项目 2022CXY0204

详细信息

作者简介:
朱要亮(1985—)，男，副教授，博士研究生，主要从事岩石力学相关的教学和科研。E-mail: ziaini@126.com

通讯作者:
俞缙，E-mail: bugyu0717@163.com

中图分类号: TU43
计量
- 文章访问数: 132
- HTML全文浏览量: 20
- PDF下载量: 22
出版历程
- 收稿日期: 2021-11-14
- 网络出版日期: 2022-12-08
- 刊出日期: 2022-10-31

Experimental study on mechanical properties of marble under alternation between short-time creep and low-cycle fatigue

1.
Fujian Research Center for Tunneling and Urban Underground Space Engineering, Huaqiao University, Xiamen 361021, China
2.
College of Engineering, Fujian Jiangxia University, Fuzhou 350108, China
3.
Yunnan Key Laboratory of Geotechnical Engineering and Geohazards, Kunming, 650051, China
4.
State Key Laboratory of Disaster Prevention & Mitigation of Explosion & Impact, Army Engineering University of PLA, Nanjing 210007, China

摘要

摘要: 深部工程岩体除了受到应力调整引起的蠕变荷载外，在施工与运营期间会间断性的受到爆破、地震以及交通荷载等循环荷载作用，其对深部岩石的蠕变行为影响规律尚不明确。为探究深部岩石蠕变与疲劳交替作用力学特性，开展不同蠕变应力水平和不同疲劳幅值的短时蠕变与低周疲劳交替试验并同步进行声发射测试。试验结果表明：①蠕变与疲劳交替作用会加速岩石破坏，且破坏应变大于纯蠕变破坏应变；②各级蠕变与疲劳引起的应变增量和蠕变速率整体呈现出“V”型变化规律，各级疲劳加载后的蠕变速率大于疲劳前蠕变速率；③声发射振铃数在蠕变段分布较均衡，在疲劳段出现突增。当疲劳幅值小于等于2 MPa时，声发射b值变化规律为“上升—小幅波动—突降”，而当疲劳幅值增大至4 MPa时，声发射b值则表现为“下降—上升—下降”；④声发射破裂点与核磁扫描结果均表明裂隙演化规律为在横截面上由内向外发展，在长度方向由中部向两端延伸。岩石的破坏以剪切破坏为主，且疲劳幅值越小，破坏时岩石碎末越多。
- 短时蠕变 /
- 低周疲劳 /
- 应变增量 /
- 声发射振铃数 /
- 破裂点
Abstract: The deep engineering rock mass is subjected to the creep loads caused by stress adjustment. At the same time, during construction and operation, it will be intermittently subjected to the cyclic loads such as blasting, earthquakes and traffic loads, and their influences on the creep behavior are not clear. To explore the mechanical properties of the deep rock under the alternation of short-time creep and low-cycle fatigue, the tests with different stress levels and different fatigue amplitudes are carried out, and the acoustic emission tests are carried out simultaneously. The test results show that: (1) The creep-fatigue interaction will significantly accelerate rock failure, and the failure strain is larger than that of pure creep failure strain. (2) The strain increment and creep rate caused by creep and fatigue at all stress levels show a "V" change law, and the creep rate after fatigue at all levels is not less than that before fatigue. (3) The acoustic emission ring counts are evenly distributed in the creep section, with a surge in the fatigue section. When the fatigue amplitude is less than or equal to 2 MPa, the variation law of b value is "rise - small fluctuation - sudden drop", and when the fatigue amplitude increases to 4 MPa, b value is "fall–rise–fall". (4) The acoustic emission failure point and nuclear magnetic scanning show that the fracture evolution law develops from inside to outside in the cross section and extends from the middle to both ends in length direction. The rock failure is mainly shear failure, and the smaller the fatigue amplitude, the more the rock powder.
- short-time creep /
- low-cycle fatigue /
- strain increment /
- acoustic emission ring count /
- failure point

HTML全文

0. 引言

全断面岩石隧道掘进机(以下简称TBM)是集机、电、液和自动化控制于一体，能够实现破岩、掘进、出渣与隧道支护的大型掘进装备，其具有对围岩扰动小、能连续作业、环境污染小、安全性能高、成硐质量好等优点^[1]。然而，随着TBM向“三高”等(高原岩围压、高岩石强度、高石英含量)等极端恶劣地层推广应用，TBM的核心破岩刀具——盘形滚刀(以下简称滚刀)失效严重，从而导致TBM掘进效率低、施工成本高等问题^[2]。为了克服上述TBM的性能瓶颈，在当前材料科学与制备技术的约束下，鉴于激光技术在石油钻探领域已取得的良好效果，将激光发生器耦合安装到TBM刀盘上，进行激光预钻孔/预切槽条件下滚刀滚压破碎掌子面岩石，理论上有望实现新型热-机械高效破岩之目的^[3]。

目前，一方面由于激光破岩过程涉及到新物质生成、岩石物性改变、热裂纹衍生与扩展等，难以借助理论工具予以准确描述，另一方面由于热-机械耦合效应解耦困难，有关激光辅助滚刀破岩机理的理论建模研究尚不多见。学术界主要针对滚刀及激光的破岩过程分别予以了研究。

(1) 滚刀破岩方面

JI A史莱涅、Hertz、Boussinesq和Davies等对平底压头、半球形压头及楔形压头等不同压头形式侵入岩石过程中的应力分布公式进行了推导^[4]。在上述压头侵岩理论的基础上，不少学者基于滚压破岩试验，相继建立了滚刀破岩载荷预测模型。Evans等^[5]认为垂直力与侵岩投影面积成正比且将该面积按抛物线围成面积的一半计算。Rostami^[6]将垂直力分为压碎下方岩石所需作用力和剪切相邻刀间距间岩石所需作用力两部分，并按三角形面积来确定刀岩接触面积，建立了经典的CSM模型。国内许多科研院所也进行了滚刀破岩预测模型的研究工作^[7-9]。但由于对于刀岩作用过程认识的局限性，加之岩石本构行为的复杂性，导致上述模型并未考虑刀岩作用过程中密实核的衍生效应^[10]。密实核的衍生效应在滚刀切削破岩过程中的影响是不可忽略的。当滚刀作用于岩石表面时，刃底的岩石表面由于承压产生凹陷，并衍生出微裂纹；随着刀具的不断侵入，裂纹内部的岩石不断受到压缩和剪切的作用，形成了由岩石碎屑粉末组成的密实核；由于密实核的膨胀和变形，密实核周围的岩石持续受压，继而产生剪切破坏并形成破碎区^[11]。Alehossein等^[12]将刀具侵岩时在裂纹形成之前岩石内部分为密实核区、弹塑性失效区和弹性变形区3个应力区，并基于腔体膨胀理论建立了钝刀侵岩模型。在此基础上，张魁等^[13]进一步建立了考虑密实核衍生现象的常截面(CCS)滚刀侵岩载荷模型。有许多学者也通过侵岩^[14]、滚压破岩^[15]等试验方法，对滚刀破岩机理进一步探究完善。

(2) 激光破岩方面

为了研究激光破岩机理，学者们搭建了诸多试验平台，其中使用的激光器主要为光纤激光器，功率为50 W~9 kW。研究表明：利用激光器发射高能激光束照射在岩石表面，可使岩石在在局部高温作用下发生升温、熔化、汽化和凝固过程，并伴随着热爆裂现象的产生，其表面存在固液气多相混化合物^[16]。当激光作用在岩石表面时间较短，岩石表温度未超过其熔点时，其破碎方式主要为热力破碎，破碎后脱落的碎屑可由高压辅助气流带出；当岩石持续吸收激光束的能量，并不断积累超过一定阀值时，岩石就会熔化甚至汽化，此时岩石因为在极短时间内吸收大量能量发生相变，导致体积膨胀，产生热爆裂现象；当熔融物和汽化物不能及时被辅助气体吹出带走时，岩石表面会重新凝固成玻璃状物质，该物质会阻碍激光束能量的进一步传递，不利于激光孔洞的扩张，但在另一方面，该玻璃物质可以加固松散程度较高、力学性能不好的岩石^[17-19]。近年来，随着科技的不断进步，人们对激光破岩技术的研究也逐渐深入。由于现有试验设备难以观察和测量破岩过程中激光与岩石相互作用界面的具体形貌，以及熔体-蒸汽界面处的温度状态，大量的学者着力于用理论模型和数值仿真方法研究激光破岩机理^[20-22]。研究表明构建激光破岩数值模型能有效观察激光破岩过程中岩石温度和应力场分布，对分析岩石微观和宏观性质变化的有效方法，对指导激光破岩试验测试有重要意义。综上所述，为了用理论描述预制激光孔条件下滚刀侵岩过程，基于小孔应力集中理论的弹性应力状态计算方法，在空腔膨胀模型基础上，拟建立一种考虑密实核衍生效应的激光预钻孔条件下滚刀侵岩理论模型，并开展激光辅助缩尺比例滚刀侵岩试验，尝试从侵岩垂直力的角度，通过理论与试验结果的对比验证，讨论理论模型的正确性。

1. 理论基础与理论建模

1.1 基本假设

如图 1所示，在高能量激光照射下，岩石表面发生了弱化、碎化、熔化和汽化现象，继而形成了孔洞状等损伤形貌，并在孔洞周围产生了热影响区域；同时，在孔底附着有玻璃釉物质。可见，激光预钻孔条件下滚刀滚压破碎掌子面岩石，属于一种典型的机械破碎-热破碎耦合作用过程。为了便于建模，现作出如下7点简化假设。

图 1 激光破岩示意图

Figure 1. Schematic diagram of laser-assisted rock breaking

下载: 全尺寸图片幻灯片

(1) 忽略激光钻孔时序对孔径、孔深等形貌尺寸及围岩物理力学性能的影响。

(2) 忽略激光热源所产生热应力对岩石试样强度的削弱作用。

(3) 忽略所述玻璃釉对滚刀破岩机理的影响。

(4) 将岩石试样视为各向同性的线弹性体，满足平面应变条件。

(5) 假定岩石试样尺寸远大于激光孔径，且刀孔距大于两倍激光孔径。

(6) 假定激光孔孔深不小于滚刀侵深。

(7) 假设刀孔距远大于激光孔孔径后，滚刀对激光孔的合力为均布载荷。

基于上述简化假设，认定在受原岩围压以及滚刀机械应力的综合作用下，激光孔周围存在小孔应力集中现象。根据小孔应力集中理论可知：激光孔周围的局部最大应力甚至会达到平均应力水平的(2~3)倍；当超出孔中心一定范围时，应力集中现象消失；小孔应力集中现象只与小孔形状有关，与小孔尺寸无关。

1.2 考虑密实核衍生效应的滚刀侵岩模型

文献[]基于密实核衍生现象，认为滚刀侵岩时刃底向密实核区施加了挤压应力，而刃侧对岩壁产生了剪切挤压应力。为此，如所示，滚刀所受垂直侵岩力 ${F_{\rm{v}}}$ 与刃底密实核对滚刀所施加挤压力 ${F_1}$ 和刃侧岩体对滚刀所施加挤压力 ${F_2}$ 的合力相关。其中， ${F_1}$ 可分解为沿垂直方向的 ${F'_{\rm{v}}}$ 和沿水平方向的 ${F'_{\rm{c}}}$ 两个分力； ${F_2}$ 可分解为沿垂直方向的 ${F''_{\rm{v}}}$ 和沿水平方向的 ${F''_{\rm{c}}}$ 两个分力。

图 2 滚刀侵岩过程中的受力示意图

Figure 2. Schematic diagram of forces involved during rock penetration by a disc cutter

下载: 全尺寸图片幻灯片

中， ${F'_{\rm{v}}}$ 和 ${F'_{\rm{c}}}$ 可由考虑密实核效应的常截面(CCS)滚刀侵岩载荷模型计算给出^[13]，其中密实核对岩体的垂直挤压力 ${F'_{\rm{v}}}$ 为

${F'_{\rm{v}}}{\text{ = }}2\int_0^\psi {2{P_{\rm{s}}}bR\cos {\text{(}}\psi - \beta {\text{)}}} {\text{d}}\beta 。$

(1)

式中：P_s为密实核区应力； ${\text{d}}\beta$ 为滚刀微元的位置角；R为滚刀半径；2 $\psi$ 为刀岩接触角，

$\psi = \arccos [(R - h')/R] 。$

(2)

密实核对岩体的水平挤压力 ${F'_{\rm{c}}}$ 为

${F'_{\rm{c}}}{\text{ = }}{P_{\rm{s}}}{S_{\rm{s}}} 。$

(3)

式中： ${S_{\rm{s}}}$ 为密实核与岩体接触部分投影面积，

${S_{\rm{s}}} = R\arccos \frac{{R - h'}}{R}b 。$

(4)

如所示， $b$ 为密实核区半径，其值等于1/2刃宽； $h'$ 为侵深； ${S_{\rm{t}}}$ 为滚刀与岩体接触部分投影面积，

${S_{\rm{t}}} = {R^2}\arccos \frac{{R - h'}}{R} - (R - h')\sqrt {{R^2} - {{(R - h')}^2}} 。$

(5)

图 3 刀岩作用过程中的纵向截面图

Figure 3. Longitudinal section during rock penetration

下载: 全尺寸图片幻灯片

中 ${F''_{\rm{v}}}$ ， ${F''_{\rm{c}}}$ 可由考虑刃侧挤压与剪切效应的CCS滚刀侵岩载荷模型计算给出^[23]：

${F_{\rm{v}}}^{\prime \prime }{\text{ = }}2\int_0^\psi {R\left[ {{{P'}_1}{\text{cos}}(\left| \varphi \right| - {\theta _0}) + {P_1}''\cos ({\theta _0} + \varphi )} \right]} {\text{d}}\beta \text{，}$

(6)

${F}_{c}{}^{\prime \text{}\prime }\text{=}2R{\displaystyle {\int }_{0}^{\psi }\left[-{{P}^{\prime }}_{1}\mathrm{sin}(\left|\phi \right|-{\theta }_{0})+{{P}^{″}}_{1}\mathrm{sin}({\theta }_{0}+\phi )\right]}\text{cos(}\psi -\beta \text{)d}\beta 。$

(7)

式中： ${P_1}^\prime$ 为等效剪切破岩力； ${P_1}^{\prime \prime }$ 为等效挤压破岩力。

${P}_{1}\text{'}=\text{2}\tau \text{cos}\phi [R-(R-{h}^{\prime })/\mathrm{cos}(\psi -\beta )]/(n+1)(1-\mathrm{cos}2\psi )\text{，}$

(8)

${P_1}{\text{''}} = {\sigma _{\rm{c}}}[R - (R - h')/\cos (\psi - \beta )]/\cos {\theta _0}\cos \varphi 。$

(9)

式中： $\varphi$ 为内摩擦角； ${\sigma _{\rm{c}}}$ 为岩石最大抗压强度。

故滚刀单侧所受侧向侵岩力 ${F_{\text{c}}}$ 及滚刀所受垂直侵岩力 ${F_{\rm{v}}}$ 为

${F_{\rm{c}}} = {F_{\rm{c}}}^\prime + {F''_{\rm{c}}} \text{，}$

(10)

${F_{\rm{v}}} = {F'_{\rm{v}}}{\text{ + }}2{F''_{\rm{v}}} 。$

(11)

1.3 激光预钻孔条件下滚刀侵岩模型

(1) 基于小孔应力集中的单个激光孔周围应力分布

假设岩石初始受双向对称围压作用。当滚刀侵入激光孔一侧岩石，由于滚刀机械应力参与作用，打破了围岩所受双向对称围压状态，使其转换为双向非对称围压状态，如所示。 ${p_0}$ 为激光孔总应力； ${p_{\rm{w}}}$ 为侧向围压应力； ${p_{\rm{z}}}$ 为正向围压应力， ${p_{\rm{z}}} = {p_{\rm{w}}}$ ； ${F'_{\rm{c}}}$ 为密实核对岩体的水平挤压力； ${F''_{\text{c}}}$ 为滚刀刃侧对岩壁的水平作用力。

图 4 激光辅助滚刀侵岩过程的受力图

Figure 4. Force diagram of rock penetration by laser-assisted disc cutter

下载: 全尺寸图片幻灯片

激光孔的总应力为刃侧切向应力和刃底密实核挤压应力之和：

${P_0} = ({F_{\rm{c}}}{\text{ + }}{F'_{\rm{c}}})/({S_{\rm{t}}}{\text{ + }}{S_{\rm{s}}}) 。$

(12)

式中： ${S_{\rm{t}}}$ 为滚刀与岩体接触部分面积； ${S_{\rm{s}}}$ 为密实核与岩体接触部分面积。

假设激光孔仅受围压及 ${P_0}$ 作用，此时将双向非对称围压状态转换成双向轴对称围压状态和等应力单向受拉单向受压状态，如所示。 ${R_0}$ 为激光孔半径；r为任意点到激光孔圆心的距离； $\theta$ 为任意点到激光孔圆心连线与x轴的夹角； $\lambda$ 为应力系数( $\lambda$ < 1)； $P$ 为轴对称围压应力； $P'$ 为刃底密实核挤压应力。

图 5 激光孔受力情况简化图

Figure 5. Simplified diagram of forces on laser hole

下载: 全尺寸图片幻灯片

应力系数 $\lambda$ 定义为正向压应力与侧向压应力之比。轴对称围压应力状态是滚刀-激光辅助破岩的特例(即 $\lambda = 1$ 时)，但在滚刀破岩过程中，刃侧及刃底对岩石的挤压作用总是会打破这个平衡，使得 $\lambda < 1$ 。

在轴对称围压应力状态下激光孔周边岩石的应力解^[24]为

$\left. \begin{array}{l}{\sigma }_{\text{θ}}=\frac{1}{2}(1+\lambda ){P}_{0}\left(1\pm \frac{{R}_{0}^{2}}{{r}^{2}}\right)\text{ }\text{，}\\ {\sigma }_{r}=\frac{1}{2}(1+\lambda ){P}_{0}\left(1\pm \frac{{R}_{0}^{2}}{{r}^{2}}\right)\text{ }。\end{array} \right\}$

(13)

在等应力单向受拉单向受压状态下，激光孔周边岩石的应力解为

$\left. \begin{array}{l}{\sigma }_{r}=\frac{1}{2}(1-\lambda ){P}_{0}\left(1-4\frac{{R}_{0}^{2}}{{r}^{2}}+3\frac{{R}_{0}^{4}}{{r}^{4}}\right)\mathrm{cos}2\theta \text{，}\\ {\sigma }_{\theta }=\frac{1}{2}(1-\lambda ){P}_{0}\left(1+3\frac{{R}_{0}^{4}}{{r}^{4}}\right)\mathrm{cos}2\theta \text{，}\\ {\tau }_{r\theta }=\frac{1}{2}(1-\lambda ){P}_{0}\left(1+2\frac{{R}_{0}^{2}}{{r}^{2}}-3\frac{{R}_{0}^{4}}{{r}^{4}}\right)\mathrm{sin}2\theta 。\end{array} \right\}$

(14)

式中： ${\sigma _r}$ 为激光孔径向正应力； ${\sigma _\theta }$ 为激光孔切向正应力； ${\tau _{r\varphi }}$ 为激光孔切向应力。

基于应力场叠加原理，由式(13)，(14)可得双向非对称围压状态下激光孔周边岩石应力计算式：

$\left. \begin{array}{l}{\sigma }_{r}=\frac{1}{2}(1+\lambda ){P}_{0}\left(1-\frac{{R}_{0}^{2}}{{r}^{2}}\right)-\frac{1}{2}(1-\lambda ){P}_{0}\left(1-4\frac{{R}_{0}^{2}}{{r}^{2}}+3\frac{{R}_{0}^{4}}{{r}^{4}}\right)\mathrm{cos}2\theta \text{，}\\ {\sigma }_{\theta }=\frac{1}{2}(1+\lambda ){P}_{0}\left(1+\frac{{R}_{0}^{2}}{{r}^{2}}\right)+\frac{1}{2}(1-\lambda ){P}_{0}\left(1+3\frac{{R}_{0}^{4}}{{r}^{4}}\right)\mathrm{cos}2\theta \text{，}\\ {\tau }_{r\theta }=\frac{1}{2}(1-\lambda ){P}_{0}\left(1+2\frac{{R}_{0}^{2}}{{r}^{2}}-3\frac{{R}_{0}^{4}}{{r}^{4}}\right)\mathrm{sin}2\theta 。 \end{array} \right\}$

(15)

由式(15)可知，当 $r \approx {R_0}$ 时，激光孔边的应力分布为

${\sigma _r} = {\tau _{r\theta }} = 0 \text{，}$

(16)

${\sigma _\theta } = (1 + \lambda ){P_0} + 2(1 - \lambda ){P_0}\cos 2\theta 。$

(17)

在 $\theta {\text{ = }}{0^ \circ }$ 处，激光孔边存在最大压应力，其应力解为

${\sigma _\theta } = (3 - \lambda ){P_0} > 0 。$

(18)

在 $\theta {\text{ = 9}}{0^ \circ }$ 处，激光孔边存在最小应力，其应力解为

${\sigma _\theta } = (3\lambda - 1){P_0} 。$

(19)

当 $0 < \lambda < \frac{1}{3}$ 时，激光孔周围存在拉应力；当 $\frac{1}{3} < \lambda < 1$ 时，激光孔周围只存在压应力；当TBM位于深层岩石掘进时，由于岩石围压力 ${P_{\rm{z}}}$ 较大， $\lambda$ 一般为 $\frac{1}{3} < \lambda < 1$ 。

(2) 基于小孔应力集中的激光孔排周围应力分布

当多个激光孔以给定孔距排列时，激光孔排的应力分布如所示。其中k为小孔应力集中系数，一般 $k = 1.5 \sim 2$ ，则 $k{R_0}$ 为应力集中边界^[25]。基于小孔应力集中理论，激光孔应力集中边界最大压应力为

${\sigma }_{k{R}_{0}}{{}_{, }}_{0}=\left[3(1-\lambda )/2{k}^{4}+(1+\lambda )/2{k}^{2}+1\right]{P}_{0} > {P}_{0} 。$

(20)

图 6 激光孔排的应力分布图

Figure 6. Distribution of stress of multiple laser holes

下载: 全尺寸图片幻灯片

当激光孔应力集中边界处最大压应力达到岩石最大抗压强度 ${\sigma _{\text{c}}}$ 时，该边界处岩体被破坏，即

${\sigma _{k{R_0}, 0}} = \left[ {3(1 - \lambda )/2{k^4} + (1 + \lambda )/2{k^2} + 1} \right]{P_0}{\text{ = }}{\sigma _{\text{c}}} \text{，}$

(21)

${P_{0\min }}{\text{ = }}\sigma c/[3(1 - \lambda )/2{k^4} + (1 + \lambda )/2{k^2} + 1] 。$

(22)

式中：P_0min为激光孔破坏时的临界应力。

此时，应力系数 $\lambda$ 进一步给出为

$\lambda = {P_{\rm{z}}}/[({P_{\rm{t}}}{S_{\rm{t}}} + {P_{\rm{s}}}{S_{\rm{s}}})/({S_{\rm{t}}} + {S_{\rm{s}}}) + {P_{\rm{w}}}] 。$

(23)

待激光孔被破坏后，激光孔间剩余未被破坏岩石，处于三面临空、两面受压状态，并假定其承受压力 ${P_0}$ 。如所示，当激光孔被破坏的瞬间，假定滚刀切削力保持不变。由于激光孔破碎，岩石承载面积由原本的 $(a - 2{R_0})h$ 骤减到 $(a - 2k{R_0})h$ ，因此该处岩石压力重新分布为

$\sigma = {P_0}(a - 2{R_0})/(a - 2k{R_0}) 。$

(24)

图 7 激光孔周边岩石的破碎情况分析

Figure 7. Analysis of rock fragmentation around laser hole

下载: 全尺寸图片幻灯片

令式(24)等于 ${\sigma _{\rm{c}}}$ ，即可求得破坏剩余部分岩石所需应力P₀：

${P_0} = {\sigma _{\text{c}}}(a - 2k{R_0})/(a - 2{R_0}) 。$

(25)

当激光孔被破坏时，剩余岩石同时发生破坏，此时破岩效果最佳，则

${P_0}{\text{ = }}{P_{0\min }} 。$

(26)

可求得激光辅助滚刀侵岩时最优孔距 ${a_0}$ 为

${a_0} = {\text{2}}{R_0}({P_{0\min }} - k{\sigma _{\rm{c}}}{\text{)/(}}{P_{0\min }} - {\sigma _{\rm{c}}}{\text{)}} (2k{R_0} < a < 10{R_0}) 。$

(27)

(3) 综合建模

由式(27)求得最佳孔距为 ${a_0}$ ，当 $a < {a_0}$ 时，由于孔距较小，其所对应的侵岩载荷和所需能量均较大，不再适用于小孔应力集中问题，故此处不做计算。当 $a > {a_0}$ 时，可得滚刀对激光孔排总应力 ${P_{\text{0}}}^\prime$ ：

${P'_0} = {F_{\rm{c}}}/({S_{\rm{t}}} + {S_{\rm{s}}}) 。$

(28)

由平衡公式可得

${P_0} = {P_0}^\prime 。$

(29)

即

${\sigma _{\rm{c}}}(a - 2k{R_0})/(a - 2{R_0}) = ({F_{\rm{c}}} + {F'_{\text{c}}})/({S_{\rm{s}}} + {S_{\rm{t}}}) 。$

(30)

密实核区处于静水压力状态，可将密实核区应力 ${P_{\rm{s}}}$ 视为均值，可求得

${P_{\rm{s}}} = \left\{ {{\sigma _{\rm{c}}}{\text{(}}{S_{\rm{s}}} + {S_{\rm{t}}}{\text{)}}(a - 2k{R_0})/(a - 2{R_0}) + \mathop {}\limits_{} } \right.$

$2R{\displaystyle {\int }_{0}^{\psi }\left[{P}_{1}\text{'sin}(\left|\varphi \right|-{\theta }_{0})-{P}_{1}\text{'}\text{'}\mathrm{sin}({\theta }_{0}+\varphi )\right]}\text{cos(}\psi -\beta \text{)d}\beta \}/{S}_\text{s}\text{ }。$

(31)

当求得 ${P_{\rm{s}}}$ 后，即可联立式(1)，(6)，(8)求出 ${F_{\rm{v}}}$ ；联合式(3)，(7)，(9)求出 ${F_{\rm{c}}}$ 。

2. 理论分析

(1) 孔距对密实核区应力和侵岩垂直力的影响

为了便于后续试验验证，本节理论计算所用的滚刀按1︰3的比例对17英寸工程用滚刀进行缩小，以花岗岩为试验对象，并给定刃宽d为3 mm，刃倾角 ${\theta _{\text{0}}}$ 为8°，得出滚刀侵岩作用下不同孔距对密实核区应力和侵岩垂直力的影响规律图，如所示。由式(27)根据前述理论可以求出最优孔距 ${a_0}$ 为4.3 mm。当 $a < {a_0}$ 时，由于孔距较小，所对应的侵岩载荷和所需能量均较大，且不适用于小孔应力集中问题，因此，只对 $a > {a_0}$ 的条件下进行求解。

图 8 不同孔距对密实核区应力和侵岩垂直力的影响规律曲线

Figure 8. Curves of influences of hole spacing on stress in dense core area and vertical force of rock penetration

下载: 全尺寸图片幻灯片

由图可知，当 $a > {a_0}$ 时，密实核区应力及侵岩垂直力随孔距的增加，增加速率趋于平缓。随着孔距的增加，孔与孔之间剩余岩体的相对面积增加，应力集中区域的面积则相对减小，激光孔排逐渐趋近于没有激光辅助滚刀侵岩的情况，因此，其增加速率趋于平缓，最终将会无限趋近于无激光孔辅助滚刀侵岩的密实核区应力及侵岩垂直力。这也说明了，激光孔可影响滚刀侵岩过程中的密实核区应力及侵岩垂直力，并可通过激光孔距来优化滚刀破岩过程。

(2) 刃宽对密实核区应力和侵岩垂直力的影响

由式(2)~(16)计算可得最优孔距，再将最优孔距取整为4 mm，刃倾角 ${\theta _{\text{0}}}$ 为8°，得出不同刃宽对密实核区应力和侵岩垂直力的影响规律图，如图 9所示。由图可知，随刃宽的增加，密实核区应力与侵岩垂直力均近似呈线性增加。相对而言，侵岩垂直力的增加速率在刃宽较小时略有降低。这与实际情况中侵岩垂直力随刃宽增加而指数增加是相符合的^[26]。

图 9 不同刃宽对密实核区应力和侵岩垂直力的影响规律图

Figure 9. Curve of influences of edge width on stress in dense core area and vertical force of rock penetration

下载: 全尺寸图片幻灯片

3. 试验验证

3.1 试验方案

为了进一步验证上述理论模型，本节以YWYA- 2000型全自动伺服岩石抗压抗剪试验机为基础试验平台，开展了激光预钻孔条件下缩尺比例滚刀压头侵岩试验，如图 10所示。图 10中采用与理论分析相同尺寸的缩尺比例滚刀压头；选取板状长沙花岗岩作为岩石试样，岩样尺寸为150 mm×150 mm×24 mm；激光功率设置为100 W，激光频率为60 kHz，激光作用时间为1 s，采用E1309M型高速精密激光切割机在岩石试样表面沿岩石厚度方向预钻出激光孔排；孔距分别设置为2，3，4，5，6 mm。

图 10 侵岩试验示意图

Figure 10. Schematic diagram of rock penetration tests

下载: 全尺寸图片幻灯片

采用如图 11所示的具有自主知识产权的双侧围压装置夹持岩石试样，并将双侧围压装置设置于全自动伺服岩石抗压抗剪试验机工作平台上，再将高速摄像仪的镜头正对双侧围压装置的观测窗口。图 11中，双侧围压装置包括基座、正向围压部件、侧向围压部件和液压部件。其中，基座上装夹有岩石物料，正向围压部件对称压装于岩石物料的前后两面，侧向围压部件对称压装于岩石物料的左右两侧面，岩石物料与两侧正向围压部件之间对称压装有观测板，前后两个加载板及压板中部均开设有观测窗口，液压部件分别压紧正向围压部件及侧向围压部件，由于基座具有上述技术特征，使得在模拟滚刀压头侵岩过程中，本试验装置既可实现岩石试样围压状态的模拟加载，又可实现刃底密实核动态衍生现象的在线观测。

图 11 双侧围压装置

Figure 11. Test devices

下载: 全尺寸图片幻灯片

随后，采用全自动伺服岩石抗压抗剪试验机进行静压侵岩试验，将板状岩石安装于密实核衍生观测装置上，并放置好滚刀压头，监测设备沿试验装置的观测窗口架设，录制静压侵岩动态全过程。此外，还设置了一组无激光孔的侵岩对照试验。

3.2 试验结果分析

(1) 激光破岩后的岩石损伤形貌观测

如图 12，13所示，分别为激光预钻孔后花岗岩试样表面形貌图和激光孔横截面形貌图。由图 12，13可知，所获激光孔呈上部孔径大、底部孔径小的“倒锥形”形貌。这是由于在试验中，岩石所含矿物质受热熔化后无法及时排出，附着在孔壁上并形成玻璃釉物质；同时，玻璃釉物质的生成也限制了孔径与孔深的继续增大，进而导致了位于激光热源中心处的花岗岩去除量大于周边岩样。

图 12 孔距为3 mm时的岩石损伤形貌图

Figure 12. Morphology of rock damage at hole spacing of 3 mm

下载: 全尺寸图片幻灯片

图 13 激光孔横截面损伤形貌图

Figure 13. Morphologies of cross-sectional damage of laser hole

下载: 全尺寸图片幻灯片

(2) 密实核及岩石裂纹衍生扩展过程观测

如图 14所示，为密实核及裂纹衍生扩展过程观测图。由图 14(b)可知，在滚刀压头刃底出现了明显的白色密实核现象，且其半径大致为刃宽的一半，而在其周围出现了大量裂纹。其中，在激光孔一侧，表面裂纹延伸至激光孔排处，并与之贯穿，形成破碎岩块。由图 14(d)可知，从俯视侵岩形貌可以看出，在压头压痕与激光孔之间产生了较多破碎的岩块。

图 14 滚刀侵岩过程观测图

Figure 14. Observation images of rock penetration process by disc cutter

下载: 全尺寸图片幻灯片

(3) 侵岩垂直力分析

如图 15所示，为给定滚刀刃宽d为3 mm时，不同孔距下及无激光孔对照组所测滚刀峰值侵岩垂直力。由图 15可知，预制激光孔后，侵深及侵岩垂直力均小于无激光孔侵岩对照试验。这是由于激光孔排对局部岩石产生了弱化效应，降低了该处岩石强度，并在激光孔附近形成应力集中现象，峰值侵岩垂直力大大减小。而随着孔距的增加，侵岩垂直力呈先减小后增加的趋势，这是因为孔距过小时，应力集中区域重叠，岩石被过度破碎，在压头刃底更多的岩粉被重复压实，形成密实核，吸收了更多的破岩能量，侵岩垂直力也随之升高。因此第2节中的激光辅助滚刀侵岩模型不适用于孔距较小的情况。而随着孔距的增大，小孔应力集中区域不再重叠，岩石破碎时，岩碴多为较大的岩块，岩石没有被过度破碎，侵岩垂直力也随之下降至最小值，当孔距增大至4 mm时，峰值破岩力最小。随着孔距继续增加，小孔应力集中效应逐渐减弱，侵岩垂直力再次上升。

图 15 滚刀侵岩垂直力随孔距变化的曲线图

Figure 15. Curves of vertical force with spacing of cutter hole

下载: 全尺寸图片幻灯片

3.3 理论与试验结果的对比分析

为验证第2节中激光激光预钻孔条件下滚刀侵岩理论模型的正确性，将理论模型的结果曲线与试验结果曲线进行对比分析。

如图 16所示，为花岗岩在不同孔距条件下理论与试验侵岩垂直力对比图。如前所述第2节中的激光激光预钻孔条件下滚刀破岩模型不适用于孔距较小的情况，故理论组仅对孔距大于最优孔距的值进行理论分析。

图 16 理论与试验侵岩垂直力对比图

Figure 16. Comparison between theoretical and experimental vertical forces

下载: 全尺寸图片幻灯片

由图可知，试验组侵岩垂直力略大于理论组，且随着孔距的增加，两组曲线的变化趋势相同，均为逐渐放缓的上升趋势，且破岩力最小处均在孔距为4 mm处。由于试验中激光作用于岩石表面，岩石表面受到损伤而形成激光孔洞，同时熔融的岩石矿物质会覆盖在激光孔洞表面形成更加硬的玻璃釉层，而在理论中忽略了的玻璃釉对后续侵岩的影响；同时在理论中，假设了密实核区的半径为1/2刃宽，而在试验中由于岩石的破碎情况不同，形成的密实核半径并不是保持不变的，故造成了试验与理论的侵岩垂直力有较小的差别。

4. 结论

基于小孔应力集中理论的弹性应力状态计算方法及滚刀侵岩过程中的空腔膨胀模型，建立了一种考虑密实核衍生效应的激光预钻孔条件下滚刀侵岩理论模型，并基于具有自主知识产权的双侧围压装置，开展激光辅助缩尺比例滚刀侵岩试验，从侵岩垂直力的角度，验证理论模型的正确性。

(1) 建立了一种考虑密实核衍生效应的激光预钻孔条件下滚刀侵岩理论模型。随后对该模型进行数值建模分析后发现，随滚刀刃宽增加，密实核区应力呈线性增加，最大侵岩垂直力指数上升；随孔距的增加，密实核区应力、最大侵岩垂直力均呈先下降后上升趋势。

(2) 开展双侧围压下的激光辅助缩尺比例滚刀侵岩试验，并将得出的试验结果与理论分析结果进行对比，发现破岩垂直力在总体上较为吻合。由于在理论模型中未考虑激光破岩中产生的玻璃釉物质对后续侵岩的影响以及假设密实核区的半径为一个固定值，因此理论模型的预测精度有待进一步提升。

综上所述，本文所建立滚刀侵岩理论模型，具有一定的准确性，未来可将滚刀空间运动纳入考察，建立满足工程应用要求的激光辅助TBM破岩预测模型，为激光器-滚刀耦合刀盘的设计提供理论指导。

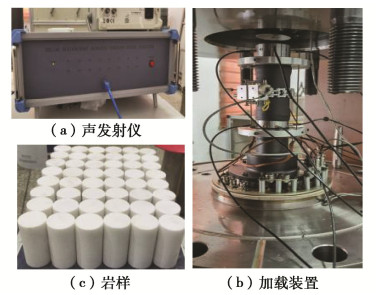

图 1 声发射设备与岩样

Figure 1. Sound emission equipment and rock samples

下载: 全尺寸图片幻灯片

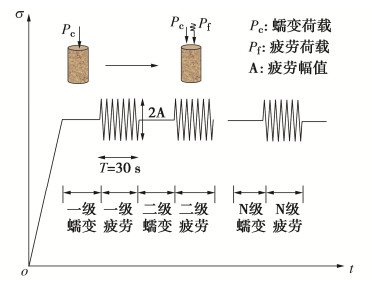

图 2 加载路径示意图

Figure 2. Diagram of loading path

下载: 全尺寸图片幻灯片

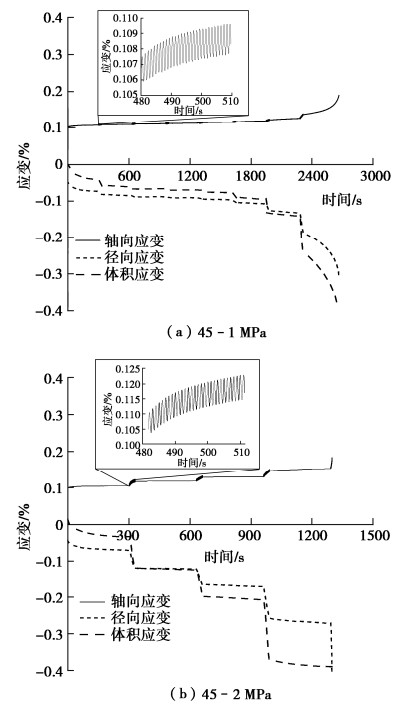

图 3 应变–时间曲线

Figure 3. Strain-time curves

下载: 全尺寸图片幻灯片

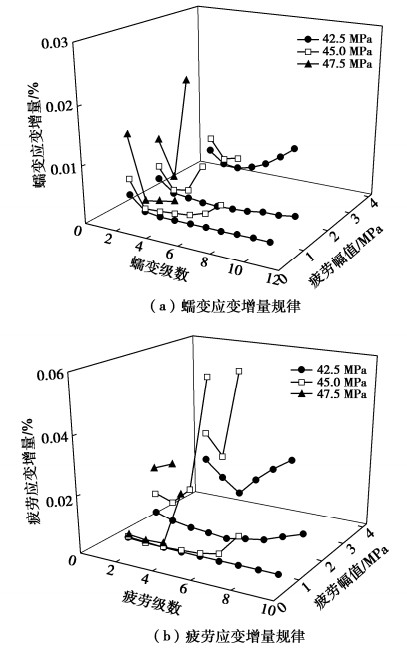

图 4 应变增量规律

Figure 4. Rules of strain increment

下载: 全尺寸图片幻灯片

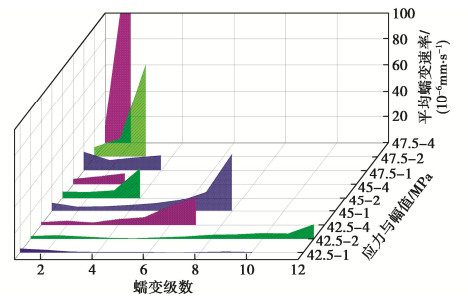

图 5 平均蠕变速率变化特征

Figure 5. Characteristics of change of average creep rate

下载: 全尺寸图片幻灯片

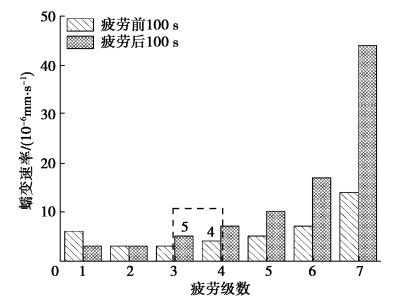

图 6 疲劳前后蠕变速率对比

Figure 6. Comparison of creep rates before and after fatigue

下载: 全尺寸图片幻灯片

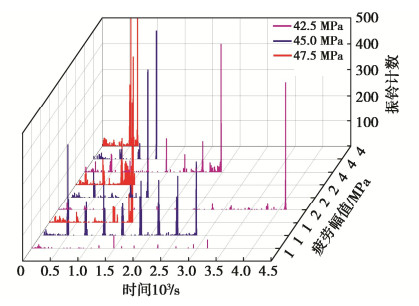

图 7 振铃计数分布规律

Figure 7. Distribution rules of acoustic emission ring counts

下载: 全尺寸图片幻灯片

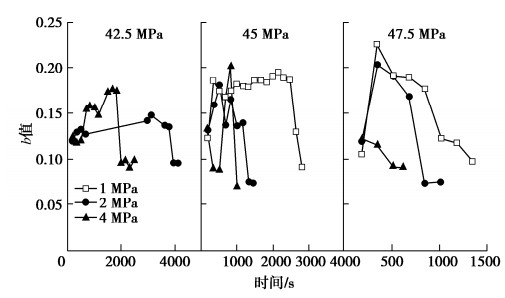

图 8 b值分布规律

Figure 8. Distribution rules of b value

下载: 全尺寸图片幻灯片

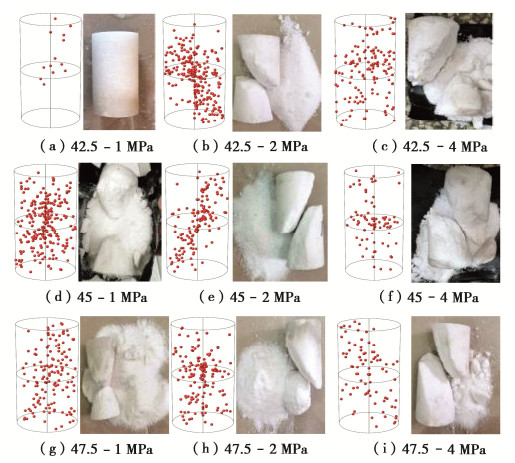

图 9 声发射破裂点与岩石破坏模式

Figure 9. Failure points of acoustic emission and failure modes of rock

下载: 全尺寸图片幻灯片

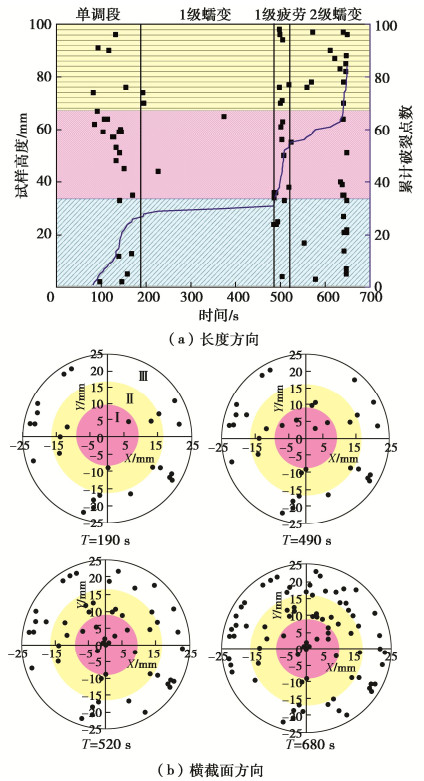

图 10 破裂点演化规律

Figure 10. Evolution laws of failure point

下载: 全尺寸图片幻灯片

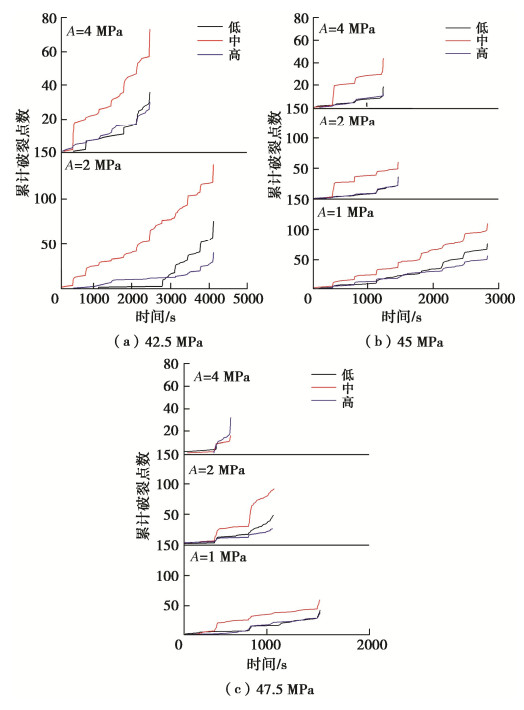

图 11 破裂点沿长度方向演化规律

Figure 11. Evolution laws of failure point along height direction

下载: 全尺寸图片幻灯片

图 12 破裂点沿横截面演化规律

Figure 12. Evolution laws of failure point along plain direction

下载: 全尺寸图片幻灯片

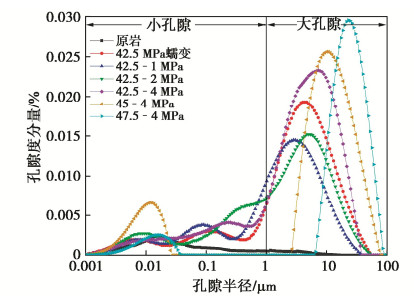

图 13 孔隙半径分布规律

Figure 13. Distribution rules of pore radius

下载: 全尺寸图片幻灯片

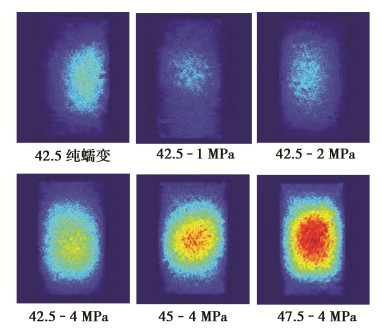

图 14 核磁伪彩图

Figure 14. Nuclear and magnetic pseudo-color maps

下载: 全尺寸图片幻灯片

表 1 轴向应变结果

Table 1 Results of axial strain

工况/MPa	破坏状态	寿命/s	破坏应变/%	单轴应变/%	应变误差/%	寿命比/%
42.5-1	—	—	—	0.198	—	—
42.5-2	疲劳	4122	0.189	0.194	2.58	56.8
42.5-4	疲劳	2475	0.218	0.186	-17.20	34.1
45-1	蠕变	2843	0.196	0.188	-4.25	82.9
45-2	疲劳	1478	0.175	0.184	4.89	43.1
45-4	疲劳	1145	0.166	0.173	4.05	33.4
47.5-1	疲劳	1513	0.148	0.176	15.91	81.1
47.5-2	蠕变	1070	0.187	0.169	-10.70	57.4
47.5-4	蠕变	652	0.200	0.158	-26.60	34.9

下载: 导出CSV

参考文献(38)

[1]	YU J, LIU G Y, CAI Y Y, et al. Time-dependent deformation mechanism for swelling soft-rock tunnels in coal mines and its mathematical deduction[J]. International Journal of Geomechanics, 2020, 20(3): 04019186. doi: 10.1061/(ASCE)GM.1943-5622.0001594
[2]	王高昂, 朱斯陶, 姜福兴, 等. 高应力厚煤层大巷孤立煤体蠕变失稳冲击机理及防治研究[J]. 岩土工程学报, 2022, 44(9): 1689–1998. http://manu31.magtech.com.cn/Jwk_ytgcxb/CN/abstract/abstract19116.shtml WANG Gao-ang, ZHU Si-tao, JIANG Fu-xing, et al. Creep instability rock burst mechanism and pre-vention technology of isolated coal mass in roadway of high stress thick coal seam[J]. Chinese Journal of Geotechnical Engineering, 202244(9): 1689–1998. (in Chinese) http://manu31.magtech.com.cn/Jwk_ytgcxb/CN/abstract/abstract19116.shtml
[3]	刘建坡, 李元辉, 杨宇江. 基于声发射监测循环载荷下岩石损伤过程[J]. 东北大学学报: 自然科学版, 2011, 32(10): 1476–1479. https://www.cnki.com.cn/Article/CJFDTOTAL-DBDX201110028.htm LIU Jian-po, LI Yuan-hui, YANG Yu-jiang. Rock damage process based on acoustic emission monitoring under cyclic loading[J]. Journal of Northeastern University(Natural Science), 2011, 32(10): 1476–1479. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-DBDX201110028.htm
[4]	李树春, 许江, 陶云奇, 等. 岩石低周疲劳损伤模型与损伤变量表达方法[J]. 岩土力学, 2009, 30(6): 1611–1614, 1619. https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX200906015.htm LI Shu-chun, XU Jiang, TAO Yun-qi, et al. Low cycle fatigue damage model and damage variable expression of rock[J]. Rock and Soil Mechanics, 2009, 30(6): 1611–1614, 1619. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX200906015.htm
[5]	王军保, 刘新荣, 杨欣, 等. 不同加载路径下盐岩蠕变特性试验[J]. 解放军理工大学学报: 自然科学版, 2013, 14(5): 517–523. https://www.cnki.com.cn/Article/CJFDTOTAL-JFJL201305009.htm WANG Jun-bao, LIU Xin-rong, YANG Xin, et al. Test on creep properties of salt rock under different loading paths[J]. Journal of PLA University of Science and Technology: Natural Science, 2013, 14(5): 517–523. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-JFJL201305009.htm
[6]	ZHANG Y, SHAO J F, XU W Y, et al. Time-dependent behavior of cataclastic rocks in a multi-loading triaxial creep test[J]. Rock Mechanics and Rock Engineering, 2016, 49(9): 3793–3803. doi: 10.1007/s00603-016-0948-6
[7]	CHU Z F, WU Z J, LIU Q S, et al. Evaluating the microstructure evolution behaviors of saturated sandstone using NMR testing under uniaxial short-term and creep compression[J]. Rock Mechanics and Rock Engineering, 2021, 54(9): 4905–4927. doi: 10.1007/s00603-021-02538-4
[8]	龚囱, 赵坤, 包涵, 等. 红砂岩蠕变破坏声发射震源演化及其分形特征[J]. 岩土力学, 2021, 42(10): 2683–2695. https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX202110007.htm GONG Cong, ZHAO Kun, BAO Han, et al. Acoustic emission source evolution and fractal features during creep failure of red sandstone[J]. Rock and Soil Mechanics, 2021, 42(10): 2683–2695. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX202110007.htm
[9]	蔡燕燕, 孙启超, 俞缙, 等. 蠕变作用后大理岩强度与变形特性试验研究[J]. 岩石力学与工程学报, 2017, 36(11): 2767–2777. https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX201711015.htm CAI Yan-yan, SUN Qi-chao, YU Jin, et al. Experimental study on strength and deformation characteristics of marble after creep[J]. Chinese Journal of Rock Mechanics and Engineering, 2017, 36(11): 2767–2777. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX201711015.htm
[10]	BAGDE M N, PETROŠ V. Waveform effect on fatigue properties of intact sandstone in uniaxial cyclical loading[J]. Rock Mechanics and Rock Engineering, 2005, 38(3): 169–196. doi: 10.1007/s00603-005-0045-8
[11]	BAGDE M N, PETROŠ V. Fatigue and dynamic energy behaviour of rock subjected to cyclical loading[J]. International Journal of Rock Mechanics and Mining Sciences, 2009, 46(1): 200–209. doi: 10.1016/j.ijrmms.2008.05.002
[12]	俞缙, 刘泽瀚, 林立华, 等. 变幅循环加卸载作用下大理岩扩容特性试验研究[J]. 岩土力学, 2021, 42(11): 2934–2942. https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX202111003.htm YU Jin, LIU Ze-han, LIN Li-hua, et al. Characteristics of dilatancy of marble under variable amplitude cyclic loading and unloading[J]. Rock and Soil Mechanics, 2021, 42(11): 2934–2942. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX202111003.htm
[13]	蔡燕燕, 唐欣, 林立华, 等. 疲劳荷载下大理岩累积损伤过程的应变速率响应[J]. 岩土工程学报, 2020, 42(5): 827–836. http://manu31.magtech.com.cn/Jwk_ytgcxb/CN/abstract/abstract18194.shtml CAI Yan-yan, TANG Xin, LIN Li-hua, et al. Strain rate response of damage accumulation of marble under fatigue loading[J]. Chinese Journal of Geotechnical Engineering, 2020, 42(5): 827–836. (in Chinese) http://manu31.magtech.com.cn/Jwk_ytgcxb/CN/abstract/abstract18194.shtml
[14]	卢高明, 李元辉, 张希巍, 等. 周期荷载作用下黄砂岩疲劳破坏变形特性试验研究[J]. 岩土工程学报, 2015, 37(10): 1886–1892. http://manu31.magtech.com.cn/Jwk_ytgcxb/CN/abstract/abstract16354.shtml LU Gao-ming, LI Yuan-hui, ZHANG Xi-wei, et al. Fatigue deformation characteristics of yellow sandstone under cyclic loading[J]. Chinese Journal of Geotechnical Engineering, 2015, 37(10): 1886–1892. (in Chinese) http://manu31.magtech.com.cn/Jwk_ytgcxb/CN/abstract/abstract16354.shtml
[15]	唐礼忠, 武建力, 刘涛, 等. 大理岩在高应力状态下受小幅循环动力扰动的力学试验[J]. 中南大学学报(自然科学版), 2014, 45(12): 4300–4307. https://www.cnki.com.cn/Article/CJFDTOTAL-ZNGD201412028.htm TANG Li-zhong, WU Jian-li, LIU Tao, et al. Mechanical experiments of marble under high stress and cyclic dynamic disturbance of small amplitude[J]. Journal of Central South University (Science and Technology), 2014, 45(12): 4300–4307. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-ZNGD201412028.htm
[16]	HU L H, LI Y C, LIANG X, et al. Rock damage and energy balance of strainbursts induced by low frequency seismic disturbance at high static stress[J]. Rock Mechanics and Rock Engineering, 2020: 1–16.
[17]	黄万朋, 孙远翔, 陈绍杰. 岩石蠕变扰动效应理论及其在深地动压工程支护中的应用[J]. 岩土工程学报, 2021, 43(9): 1621–1630. http://manu31.magtech.com.cn/Jwk_ytgcxb/CN/abstract/abstract18762.shtml HUANG Wan-peng, SUN Yuan-xiang, CHEN Shao-jie. Theory of creep disturbance effect of rock and its application in support of deep dynamic engineering[J]. Chinese Journal of Geotechnical Engineering, 2021, 43(9): 1621–1630. (in Chinese) http://manu31.magtech.com.cn/Jwk_ytgcxb/CN/abstract/abstract18762.shtml
[18]	CHEN C F, XU T, ZHOU G L, et al. Experimental investigation of influence of alternating cyclic loadings on creep behaviors of sandstone[J]. Mechanics of Time- Dependent Materials, 2021, 25(1): 1–19.
[19]	RASSOULI F S, ZOBACK M D. Comparison of short-term and long-term creep experiments in shales and carbonates from unconventional gas reservoirs[J]. Rock Mechanics and Rock Engineering, 2018, 51(7): 1995–2014. doi: 10.1007/s00603-018-1444-y
[20]	FAN J Y, CHEN J, JIANG D Y, et al. Fatigue properties of rock salt subjected to interval cyclic pressure[J]. International Journal of Fatigue, 2016, 90: 109–115. https://www.sciencedirect.com/science/article/pii/S0142112316300755
[21]	姜德义, 范金洋, 陈结, 等. 间歇疲劳试验对盐岩疲劳特性的影响[J]. 岩土工程学报, 2016, 38(7): 1181–1186. http://manu31.magtech.com.cn/Jwk_ytgcxb/CN/abstract/abstract16602.shtml JIANG De-yi, FAN Jin-yang, CHEN Jie, et al. Influence of interval fatigue tests on fatigue characteristics of salt rock[J]. Chinese Journal of Geotechnical Engineering, 2016, 38(7): 1181–1186. (in Chinese) http://manu31.magtech.com.cn/Jwk_ytgcxb/CN/abstract/abstract16602.shtml
[22]	李宗泽, 姜德义, 范金洋, 等. 盐岩三轴间隔疲劳特性试验研究[J]. 岩土力学, 2020, 41(4): 1305–1312, 1322. https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX202004022.htm LI Zong-ze, JIANG De-yi, FAN Jin-yang, et al. Experimental study of triaxial interval fatigue of salt rock[J]. Rock and Soil Mechanics, 2020, 41(4): 1305–1312, 1322. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX202004022.htm
[23]	ZHU Y L, YU J, ZHOU X Q, et al. Uniaxial stress relaxation behavior of marble after cyclic disturbance loads[J]. Mechanics of Time-Dependent Materials, 2021, 25(4): 513–537.
[24]	孙启超. 蠕变作用下及蠕变作用后大理岩力学性能与破裂行为研究[D]. 泉州: 华侨大学, 2018. SUN Qi-chao. Study on Mechanical Properties and Fracture Behavior of Marble Under and After Creep Loading[D]. Quanzhou: Huaqiao University, 2018. (in Chinese)
[25]	邓冰杰, 王林峰, 李振, 等. 基于概率论的爆破振动傅里叶主频预测[J]. 振动与冲击, 2021, 40(12): 46–54. https://www.cnki.com.cn/Article/CJFDTOTAL-ZDCJ202112007.htm DENG Bing-jie, WANG Lin-feng, LI Zhen, et al. Fourier frequency prediction of blasting vibration based on the probability theory[J]. Journal of Vibration and Shock, 2021, 40(12): 46–54. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-ZDCJ202112007.htm
[26]	SU G S, HU L H, FENG X T, et al. True triaxial experimental study of rockbursts induced by ramp and cyclic dynamic disturbances[J]. Rock Mechanics and Rock Engineering, 2018, 51(4): 1027–1045. doi: 10.1007/s00603-017-1384-y
[27]	LV S T, XIA C D, LIU C C, et al. Fatigue equation for asphalt mixture under low temperature and low loading frequency conditions[J]. Construction and Building Materials, 2019, 211: 1085–1093.
[28]	JIANG J Q, SU G S, LIU Y X, et al. Effect of the propagation direction of the weak dynamic disturbance on rock failure: an experimental study[J]. Bulletin of Engineering Geology and the Environment, 2021, 80(2): 1507–1521.
[29]	XUE L, QIN S Q, SUN Q, et al. A study on crack damage stress thresholds of different rock types based on uniaxial compression tests[J]. Rock Mechanics and Rock Engineering, 2014, 47(4): 1183–1195. doi: 10.1007/s00603-013-0479-3
[30]	WANG J G, SUN Q L, LIANG B, et al. Mudstone creep experiment and nonlinear damage model study under cyclic disturbance load[J]. Scientific Reports, 2020, 10(1): 9305.
[31]	钟凌伟, 王海军, 任旭华, 等. 保持加载下岩石变形记忆效应时效特征规律研究[J]. 岩石力学与工程学报, 2020, 39(2): 228–238. https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX202002002.htm ZHONG Ling-wei, WANG Hai-jun, REN Xu-hua, et al. Research on time features of rock deformation memory effect under creep loading[J]. Chinese Journal of Rock Mechanics and Engineering, 2020, 39(2): 228–238. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX202002002.htm
[32]	杨小彬, 韩心星, 刘恩来, 等. 循环加卸载下花岗岩非均匀变形演化的声发射特征试验研究[J]. 岩土力学, 2018, 39(8): 2732–2739. https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX201808003.htm YANG Xiao-bin, HAN-Xin-xing, LIU En-lai, et al. Experimental study on the acoustic emission characteristics of non-uniform deformation evolution of granite under cyclic loading and unloading test[J]. Rock and Soil Mechanics, 2018, 39(8): 2732–2739. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX201808003.htm
[33]	俞缙, 张欣, 蔡燕燕, 等. 水化学与冻融循环共同作用下砂岩细观损伤与力学性能劣化试验研究[J]. 岩土力学, 2019, 40(2): 455–464. https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX201902006.htm YU Jin, ZHANG Xin, CAI Yan-yan, et al. Meso-damage and mechanical properties degradation of sandstone under combined effect of water chemical corrosion and freeze-thaw cycles[J]. Rock and Soil Mechanics, 2019, 40(2): 455–464. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX201902006.htm
[34]	LI H, ZHONG Z L, LIU X R, et al. Micro-damage evolution and macro-mechanical property degradation of limestone due to chemical effects[J]. International Journal of Rock Mechanics and Mining Sciences, 2018, 110: 257–265. https://www.sciencedirect.com/science/article/pii/S1365160917310146
[35]	孙中光, 姜德义, 谢凯楠, 等. 基于低场磁共振的北山花岗岩热损伤研究[J]. 煤炭学报, 2020, 45(3): 1081–1088. https://www.cnki.com.cn/Article/CJFDTOTAL-MTXB202003022.htm SUN Zhong-guang, JIANG De-yi, XIE Kai-nan, et al. Thermal damage study of Beishan granite based on low field magnetic resonance[J]. Journal of China Coal Society, 2020, 45(3): 1081–1088. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-MTXB202003022.htm
[36]	LI B L, LAN J Q, SI G Y, et al. NMR-based damage characterisation of backfill material in host rock under dynamic loading[J]. International Journal of Mining Science and Technology, 2020, 30(3): 329–335.
[37]	葛修润, 蒋宇, 卢允德, 等. 周期荷载作用下岩石疲劳变形特性试验研究[J]. 岩石力学与工程学报, 2003, 22(10): 1581–1585. https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX200310000.htm GE Xiu-run, JIANG Yu, LU Yun-de, et al. Testing study on fatigue deformation law of rock under cyclic loading[J]. Chinese Journal of Rock Mechanics and Engineering, 2003, 22(10): 1581–1585. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX200310000.htm
[38]	席道瑛, 刘小燕, 张程远. 应力控制疲劳载荷作用下循环硬化的应变响应[J]. 岩石力学与工程学报, 2003, 22(11): 1807–1810. https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX200311012.htm XI Dao-ying, LIU Xiao-yan, ZHANG Cheng-yuan. Strain response of cyclic hardening under fatigue loading on saturated rock[J]. Chinese Journal of Rock Mechanics and Engineering, 2003, 22(11): 1807–1810. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX200311012.htm

施引文献(4)

期刊类型引用(2)

1.	韩成，张康成，陈振宇，彭赐彩，张魁. 基于LS-DYNA的激光-TBM滚刀破岩仿真方法及试验验证. 力学与实践. 2025(01): 179-188 . 百度学术
2.	汪鼎华，江彪，徐国强，张魁. 移动激光预切槽辅助TBM滚刀破岩的仿真研究. 陕西科技大学学报. 2024(06): 151-156+179 . 百度学术
