欠压实斜坡桩竖向承载特性离心模型试验研究

任佳丽, 程永辉, 李波, 胡胜刚, 张华伟

任佳丽, 程永辉, 李波, 胡胜刚, 张华伟. 欠压实斜坡桩竖向承载特性离心模型试验研究[J]. 岩土工程学报, 2024, 46(S1): 69-74. DOI: 10.11779/CJGE2024S10044
引用本文: 任佳丽, 程永辉, 李波, 胡胜刚, 张华伟. 欠压实斜坡桩竖向承载特性离心模型试验研究[J]. 岩土工程学报, 2024, 46(S1): 69-74. DOI: 10.11779/CJGE2024S10044
REN Jiali, CHENG Yonghui, LI bo, HU Shenggang, ZHANG Huawei. Centrifugal model tests on vertical bearing characteristics of undercompacted slope piles[J]. Chinese Journal of Geotechnical Engineering, 2024, 46(S1): 69-74. DOI: 10.11779/CJGE2024S10044
Citation: REN Jiali, CHENG Yonghui, LI bo, HU Shenggang, ZHANG Huawei. Centrifugal model tests on vertical bearing characteristics of undercompacted slope piles[J]. Chinese Journal of Geotechnical Engineering, 2024, 46(S1): 69-74. DOI: 10.11779/CJGE2024S10044

欠压实斜坡桩竖向承载特性离心模型试验研究  English Version

基金项目:

中央级公益性科研院所基本科研业务费专项资金项目 CKSF2019199/YT

国家自然科学基金项目 51979009

安徽省引江济淮集团有限公司科技资助项目 YJJH-ZT-ZX-20230118528

详细信息
    作者简介:

    任佳丽(1983—),女,硕士,正高级工程师,主要从事岩土工程地基基础处理和边坡支护方面的研究工作。E-mail: 23670689@qq.com

  • 中图分类号: TU43

Centrifugal model tests on vertical bearing characteristics of undercompacted slope piles

  • 摘要: 现有的桩基理论与经验基本上是基于平坡条件下建立的,而工程中常见的欠压实斜坡桩的受力特性与平坡桩基存在着较大差异。基于斜坡桩的受力特点,开展了3组离心模型试验,研究了欠压实斜坡基桩在竖向荷载作用下的承载特性,获得了桩侧摩阻力、桩身轴力、桩体竖向位移的分布特征以及桩周土体的沉降规律,分析了边坡填筑压实度、坡比等因素对桩土非协调变形的影响。主要研究成果为:①欠压实斜坡基桩桩体受力主要包括桩侧正摩阻力、桩侧负摩阻力、桩端端阻力及边坡土体对桩体产生的下滑力等4部分。②桩周土体压实度对桩侧摩阻力沿深度分布及桩端阻力影响较大;斜坡坡度对桩侧摩阻力沿同截面桩身分布及侧阻力的峰值影响较大。③斜坡桩负摩阻力中性点约在0.5~0.6倍桩长埋深处,若按常规的承载桩基进行设计,桩体额外承受的负摩阻力和侧向荷载容易引起桩体破坏。
    Abstract: The existing theories and experience of pile foundation are based on the flat slopes, and the stress characteristics of undercompacted slope piles are quite different from those of flat slope piles. Based on the stress characteristics of slope piles, three groups of centrifugal model tests are carried out to study the bearing characteristics of foundation piles under vertical loads. The distribution characteristics of side friction resistance, axial force, vertical displacement of piles and the settlement laws of soils around the piles are obtained. The influences of compaction degree and slope ratio on the uncoordinated deformations of the piles and soils are analyzed. The results are as follows: (1) The stress of the undercompacted slope piles includes the positive friction resistance at the pile side, the negative friction resistance at the pile side, the resistance at the pile end and the sliding force of the slope. (2) The compaction degree of soils has a great influence on the distribution of pile side friction along the depth and pile tip resistance. The slope gradient has a great influence on the distribution of pile side friction resistance and the peak value of side resistance. (3) The neutral point of the negative friction resistance of the slope pile is about 0.5 ~ 0.6 times the length of the pile along the burial depth. According to the conventional design, the additional negative friction resistance and lateral load of the piles are easy to cause pile damage.
  • 传统的以混凝土为主要建筑材料的基坑支护技术,存在资源利用效率低、污染环境及支护结构遗留地下对后续工程造成障碍等问题。装配式、可回收技术符合国家绿色节能、低碳环保的发展理念,是基坑支护技术发展的重要方向[1-2]。支挡式结构是目前软土基坑支护的主要型式,早期可回收技术的研究主要针对单一结构构件,如可回收锚杆、型钢支撑等支锚构件和组合型钢等挡土构件[3-6],并通过模型和现场试验总结了相关可回收构件的受力变形规律[7-8]。在此基础上,可回收技术也逐渐实现从单一构件向空间体系的发展。随着全回收基坑支护的概念日益突出,中国工程建设标准化协会发布了《全回收基坑支护技术规程》,国内也陆续出台了相关地方标准,持续构建基坑支护技术的新发展格局和实践方向。

    本文研发了一种适用于软土的钢管锚锭板桩全回收基坑支护技术,并利用模型试验研究技术参数对基坑支护体系稳定性的影响,为构建其设计方法提供科学依据。

    钢管锚锭板桩全回收基坑支护体系由钢板桩、钢管桩、钢拉杆和钢腰梁等组成,如图 1所示,所有构件在基坑回填后均可实现回收。

    图  1  钢管锚锭板桩全回收基坑支护体系
    Figure  1.  Fully recoverable retaining system of sheet piles anchored by steel pipe piles for deep excavations

    钢板桩采用带有锁口的帽形型钢,锁口可以相互组合形成连续紧密的钢结构墙体(图 2(a));钢管桩作为锚锭构件,采用大直径圆形钢管(图 2(b));钢拉杆作为钢板桩和钢管桩之间的受力连接构件,与钢管桩一一对应;钢拉杆采用中空锚杆(图 2(c)),两端为螺纹锚头,利用螺母分别与钢板桩和钢管桩连接;钢腰梁作为钢拉杆与钢板桩之间的传力构件,可调节钢板桩均匀受力,采用双拼H型钢(图 2(d))。

    图  2  支护体系构件
    Figure  2.  Component parts of retaining system

    影响支护体系稳定性的因素除土体性质外,主要有管桩与板桩的间距、管桩的规格(长度、刚度、间距等)、板桩的规格(长度、刚度等)。因篇幅所限,本文主要探讨管桩与板桩的不同间距对支护结构变形的影响。

    模型试验用土取自青岛市上合示范核心区的海相软土,天然密度平均值为1.85 g/cm3,含水率平均值为34.5%,塑限和液限的平均值分别为16.6%和32.4%,塑性指数为15.8,属于淤泥质粉质黏土。

    模型板桩和管桩材料选用尼龙板和尼龙管,按相似理论确定模型尺寸。本试验以拉森Ⅳ型钢板桩和外径1 m、壁厚25 mm的钢管桩为原型,原型与模型的长度相似比为10。试验主要研究管桩和板桩受力后的弯曲变形及位移特点,因而考虑模型与原型的抗弯刚度(EI)相匹配。尼龙的重度=11.5 kN/m3,弹性模量=2.83 GPa,计算得模型板桩的厚度为17.0 mm,模型管桩的直径=100 mm,壁厚为2.7 mm。拉杆采用直径4 mm的不锈钢棒,两端分别与尼龙板和尼龙管栓接。

    试验装置包括模型箱、加载系统及监测系统3部分组成。模型箱体内部净尺寸长3 m,宽1 m,高1.5 m。加载系统由气缸、加载板、反力架和空气压缩机组成(图 3)。

    图  3  模型箱与加载系统
    Figure  3.  Model box and loading system

    监测系统包括埋设模型地基内的孔隙水压力传感器、加载板位移传感器、微型薄膜土压力计,以及数字图像相关系统(简称DIC系统)和摄影测量分析设备(简称DPA设备)(图 4)。

    图  4  DIC系统和DPA设备
    Figure  4.  DIC system and DPA facilities

    管桩与板桩的间距L表 1所示。采用单根管桩时,管桩设置于模型箱的长轴中心线上;采用两根管桩时,管桩间距为300 mm,在模型箱的长轴中心线两侧对称布置。在满足试验边界条件的前提下,为减少试验工作量,同一个模型地基,在模型箱两端各实施一个基坑开挖试验,即A1与A4、A2与A3、B1与B2为同一个模型地基,试验布置如图 5图 6

    表  1  试验方案
    Table  1.  Test schemes
    试验编号 单管 双管
    A1 A2 A3 A4 B1 B2
    管桩与板桩间距L/mm 100 300 500 1000 300 500
    下载: 导出CSV
    | 显示表格
    图  5  A1、A4组及A2、A3组模型试验布置图
    Figure  5.  Layout of model tests on case A1, A4 A2 and A3
    图  6  B1和B2组模型试验布置图
    Figure  6.  Layout of model tests on case B1 and B2

    (1)模型地基制作方法

    模型地基采用逐级加载固结的方式制作,前一级荷载作用下土体固结完成后施加下一级荷载。土体固结完成的判别标准是土体竖向变形速率小于2 mm/d且超静孔隙水压力基本消散。以原状土的天然密度(1.85 g/cm3)为目标值,通过预备试验确定首级荷载2 kPa、之后每级增加10 kPa至最终荷载70 kPa。

    (2)模型地基土的物理力学性质

    开挖试验结束后,在两个试验区交界附近,分别从模型地基深度20,50,90 cm处取样,进行密度、含水率、直接剪切和三轴不固结不排水剪切等试验。

    模型地基土的平均密度自上而下呈略微增大趋势,分别为1.84,1.86,1.87 g/cm3;平均含水率自上而下呈“C”字型规律分布,即上、下部排水条件较好,含水率略低于中部,中部含水率平均值(32.9%)在数值上与原状土的液限(32.4%)和天然含水率(34.5%)相近。

    模型地基土的各组平均抗剪强度指标,黏聚力为3.0~4.8 kPa、为5.5~6.2kPa;内摩擦角为5.6~6.0°、为2.3~3.9°。抗剪强度指标变异系数较小,均匀性较好,且与原状土试验指标接近。

    模型地基制作完成后,在预定的开挖区分层进行人工开挖,每层开挖深度为10 cm,直至基坑顶面发生明显变形、开裂破坏,或开挖深度达到50 cm。

    各组试验得到的基坑顶面破坏型式类似,A4和B2组试验的破坏情况见图 7。对A组(单管桩)试验,当两者间距为10 cm时,虽地表未出现贯通滑裂面,但板桩和管桩均发生明显变形,滑裂面位于管桩外侧;当间距增加为30 cm和50 cm时,在管桩附近地表出现贯通性滑裂线,表明桩间土形成局部塑性区并发展成贯通滑裂面;当间距增加至100 cm时,地表贯通性滑裂面出现在板桩与管桩之间,距离板桩约70~80 cm,与板桩后的朗肯主动土压力区宽度基本一致。对B组(双管桩)试验,其整体破坏规律与A组试验中管桩与板桩具有相同间距的试验结果相似。

    图  7  模型地基在基坑顶面的破坏状态
    Figure  7.  Failure states of model foundation at top of excavation

    图 8给出了A1和B1组试验中作用在板桩上的土压力变化规律。深度0.3 m处的两个土压力计监测的土压力值基本一致,初始土压力值与朗肯土压力计算的静止土压力值基本一致,土压力值随着开挖深度的增加而减小,对应从开挖前静止土压力到开挖后主动土压力的转变。深度0.7 m位于开挖深度范围下,初始土压力值亦与静止土压力计算值接近,土压力值则随着开挖深度的增加而增加,主要与板桩刚度较小、沿竖向反弯变形挤压土体有关。

    图  8  土压力变化规律
    Figure  8.  Variation of earth pressure

    桩顶位移随开挖深度的增加而逐渐增大,当开挖深度较小时接近线性变化,在水平位移突变后仍有一定承载和抗变形能力,总体符合双曲线变化规律,拟合优度系数R2均大于0.9(如图 9)。双曲线拟合式中位于分子的拟合参数反映了极限开挖深度,而位于分母的拟合参数则反映了双曲线趋于渐近线的速率。试验结果显示,A1和A4组的极限开挖深度基本一致,A2和A3组基本一致,而B1和B2组(双管桩)的极限开挖深度基本一致且大于管桩和板桩间距相同条件下A2和A3组(单管桩)的结果,表明极限开挖深度和管桩与板桩间距有关,当管桩与板桩间距超过某范围时,两者间距越大,同等开挖深度条件下支护体系变形越小。此外,极限开挖深度与管桩间距成反比,管桩间距越小,同等条件下极限开挖深度越大。同时,对管桩顶部水平位移的监测数据表明,当土体发生较大变形至破坏时,管桩发生整体倾斜。

    图  9  管桩顶部位移实测值
    Figure  9.  Measurement of displacement at top of pipe pile

    图 10给出了利用DPA设备获得的A1和B1组试验中的板桩顶部水平位移。板桩顶部的水平位移随开挖深度的增加而逐渐增大,在水平方向上,由于管桩的锚锭作用,对A组(单管桩),其值以拉杆位置为对称轴,左右近似对称分布,与拉杆距离越远位移越大,呈“V”型分布且随开挖深度增加而愈加明显。对B组(双管桩),其值以两根拉杆的中心线为对称轴,左右近似对称分布。同时,B组的桩顶位移明显小于A组,管桩间距直接影响作用在板桩上的土压力,且整体刚度的增加也有利于位移控制。

    图  10  板桩顶部位移实测值
    Figure  10.  Measurement of displacement at top of sheet pile

    将各组试验中管桩与板桩的桩顶(拉杆处)水平位移汇总比较,如图 11所示,计算管桩与板桩水平位移的相关系数r为0.96,属显著性相关。

    图  11  管桩与板桩的位移比较
    Figure  11.  Comparison of displacements between pipe piles and sheet piles

    各组试验中管桩与板桩的变形虽然受开挖深度、施工工序等影响,但通过拉杆作用,拉杆两端的实测位移总体相差较小,两者变形具有一致性。因此,在设计中可通过增加拉杆刚度,减小两者之间的变形差。

    (1)管桩的锚拉对结构位移具有显著限制作用。管桩顶部最大水平位移与开挖深度成双曲线关系。双管桩条件下的板桩位移明显小于单管桩条件下的结果,即增加板桩单位宽度内的管桩数量可以有效减小支护体系的位移。

    (2)模型地基的变形破坏形式与管桩至板桩的间距有关。两者间距较近时,主动滑裂面的发展受到管桩限制,沿管桩位置滑裂。两者间距足够远时,滑裂面沿与板桩距离开挖深度约1.5倍的地表滑裂。

    (3)管桩与板桩顶部的位移总体相差较小,两者的变形具有一致性。设计中可将两者的变形协调做为假定条件,以求解杆件体系力学平衡微分方程。

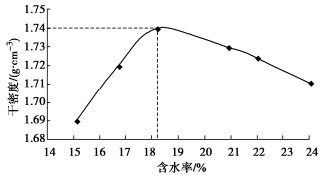

  • 图  1   击实试验曲线图

    Figure  1.   Curves of compaction tests

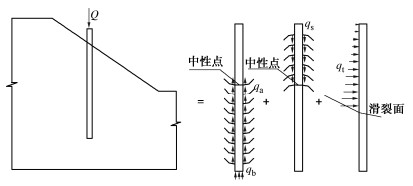

    图  2   欠压实斜坡承载桩受力分析

    Figure  2.   Stress analysis of bearing pile in undercompacted slope

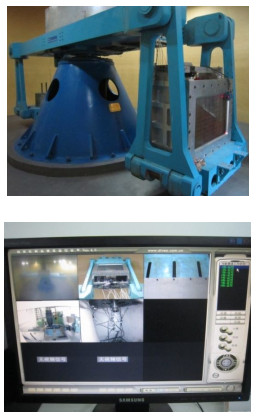

    图  3   CKY-200型离心机

    Figure  3.   CKY-200 centrifuge

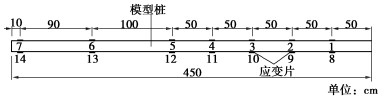

    图  4   模型桩应变片粘贴图

    Figure  4.   Diagram of strain gauges on model pile

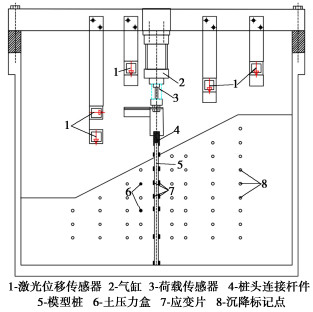

    图  5   离心模型试验加载及量测设备布置图

    Figure  5.   Test loading and layout of measuring equipment

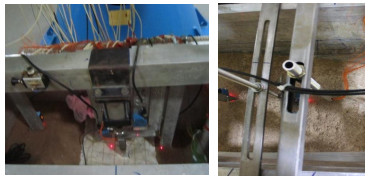

    图  6   加载及量测设备布置实物图

    Figure  6.   Test loading and layout of measuring equipment

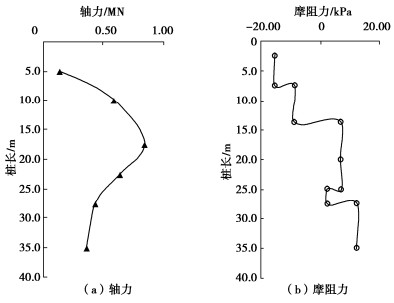

    图  7   SY1桩身轴力和摩阻力分布图

    Figure  7.   Distribution of axial force and friction resistance of pile SY1

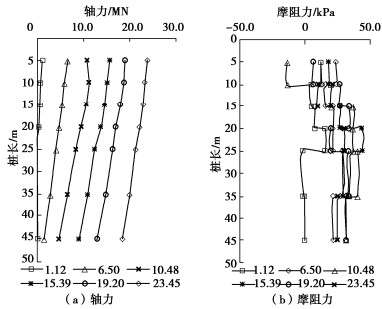

    图  8   SY2桩身轴力和摩阻力分布图

    Figure  8.   Distribution of axial force and friction resistance of pile SY2

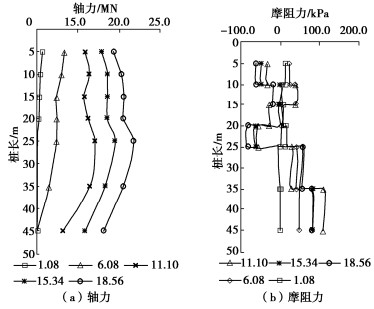

    图  9   SY3桩身轴力和摩阻力分布图

    Figure  9.   Distribution of axial force and friction resistance of pile SY3

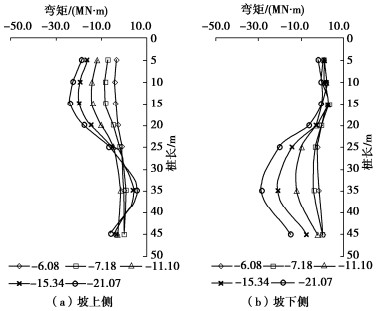

    图  10   SY3桩身弯矩分布图

    Figure  10.   distribution of bending moment of pile SY3

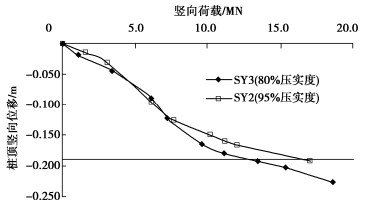

    图  11   桩基竖向荷载-竖向位移图

    Figure  11.   Load-vertical displacement of pile foundation

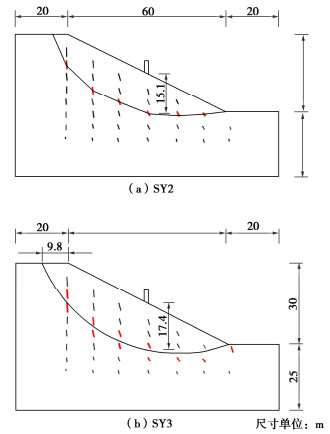

    图  12   边坡深层位移分布图

    Figure  12.   Distribution of deep displacement of slope

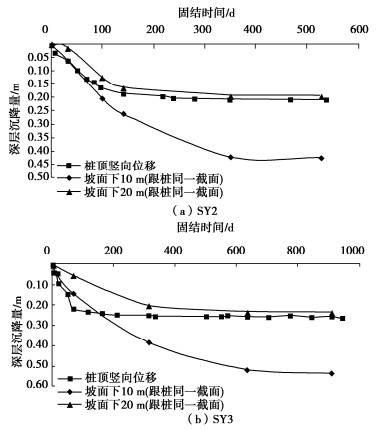

    图  13   深层沉降变化曲线

    Figure  13.   Variation curves of deep settlement

    表  1   离心模型试验组合工况表

    Table  1   Working conditions for centrifugal tests

    编号 填方高度/cm 填筑体压实度/% 坡比 桩顶荷载
    SY1 30 80 平坡 无荷载
    SY2 30 95 1∶2 竖向荷载
    SY3 30 80 1∶2 竖向荷载
    下载: 导出CSV
  • [1] 龚晓南. 桩基工程手册[M]. 2版. 北京: 中国建筑工业出版社, 2016.

    GONG Xiaonan. Handbook of Pile Foundation Engineering[M]. 2nd ed. Beijing: China Architecture & Building Press, 2016. (in Chinese)

    [2] 程刘勇, 陈善雄, 余飞, 等. 竖向荷载下斜坡桩基承载力及影响因素数值研究[J]. 科学技术与工程, 2013, 13(18): 5399-5403, 5422. doi: 10.3969/j.issn.1671-1815.2013.18.060

    CHENG Liuyong, CHEN Shanxiong, YU Fei, et al. Numerical simulation for vertical ultimate capacity and influencing factors of oblique slope pile under vertical loads[J]. Science Technology and Engineering, 2013, 13(18): 5399-5403, 5422. (in Chinese) doi: 10.3969/j.issn.1671-1815.2013.18.060

    [3] 胡明源, 张建伟, 王宏权, 等. 复杂荷载下斜坡上单桩水平承载特性研究[J]. 河南大学学报(自然科学版), 2017, 47(5): 584-590.

    HU Mingyuan, ZHANG Jianwei, WANG Hongquan, et al. Study on the bearing characteristics of pile on slope under complex loads[J]. Journal of Henan University (Natural Science), 2017, 47(5): 584-590. (in Chinese)

    [4]

    JIANG C, LI T B, ZHOU K P, et al. Reliability analysis of piles constructed on slopes under laterally loading[J]. Transactions of Nonferrous Metals Society of China, 2016, 26(7): 1955-1964. doi: 10.1016/S1003-6326(16)64306-6

    [5] 彭文哲, 赵明华, 杨超炜, 等. 斜坡地基桩前土抗力的应变楔模型修正[J]. 中南大学学报(自然科学版)2020, 51(7): 1936-1945.

    PENG Wenzhe, ZHAO Minghua, YANG Chaowei, et al. Modification of strain wedge model for soil resistance in front of piles in sloping ground[J]. Journal of Central South University(Science and Technology), 2020, 51(7): 1936-1945. (in Chinese)

    [6] 尹平保, 赵明华, 赵衡, 等. 考虑斜坡效应的桩柱式桥梁基桩稳定性分析[J]. 湖南大学学报(自然科学版), 2016, 43(11): 20-25. doi: 10.3969/j.issn.1674-2974.2016.11.004

    YIN Pingbao, ZHAO Minghua, ZHAO Heng, et al. Stability analysis of pile-column bridge pile considering slope effect[J]. Journal of Hunan University (Natural Sciences), 2016, 43(11): 20-25. (in Chinese) doi: 10.3969/j.issn.1674-2974.2016.11.004

    [7] 文松霖, 胡胜刚, 胡汉兵, 等. 渠坡上基桩的水平承载机制试验研究[J]. 岩土力学, 2010, 31(6): 1786-1790. doi: 10.3969/j.issn.1000-7598.2010.06.018

    WEN Songlin, HU Shenggang, HU Hanbing, et al. Test sduty of horizontal bearing mechanism of pile on canal slope[J]. Rock and Soil Mechanics, 2010, 31(6): 1786-1790. (in Chinese) doi: 10.3969/j.issn.1000-7598.2010.06.018
