Centrifugal model tests and numerical simulations of dragging motion state of Hall anchor
-
摘要: 对于平铺或浅埋在海床中的海底管道和电缆，意外的拖锚作业是影响其安全运营的重要因素之一。由于锚在土中的拖动过程中时刻发生着土的大变形和破坏，涉及材料非线性、几何非线性及接触非线性等诸多力学问题，通过解析的研究手段很难准确地分析拖锚过程。采用离心模型试验和数值分析相结合的手段展开拖锚研究，测试和计算了不同重量的船锚在不同类型海床上的运动趋势、拖曳力发展规律、入土深度等。结果表明，在低强度的黏性土海床上拖锚，极有可能会产生一种假抓底现象；在中高强度的黏性土海床上拖锚，锚的拖动过程可以分为土台形成阶段、锚爪楔入阶段和运动稳定阶段三个阶段；在无黏性土和黏性土海床上，达到稳定阶段时拖动的距离分别是锚长的4倍和1.27~1.96倍；对于质量大于6 t的霍尔锚，无论在黏性土海床还是非黏性土海床上，锚爪的入土深度均大于1 m，拖锚作业很有可能会对海管或海缆造成直接损坏，需要引起重视。Abstract: For the submarine pipelines and cables laid flat or shallowly buried in the seabed, the accidental anchor dragging operation is one of the important factors affecting their safe operation. Due to the large deformation and failure of soil during the dragging process of the anchor in the soil, it involves many mechanical problems such as material nonlinearity, geometric nonlinearity and contact nonlinearity. It is difficult to accurately analyze the dragging process through the analytical research methods. In this paper, the centrifugal model tests and numerical analysis are used to study the dragging anchor. The motion trend, the development law of drag force and the penetration depth of anchors with different weights on different types of seabed are tested and calculated. The results show that the dragging anchor in low-strength cohesive soil is likely to produce a false bottom grabbing phenomenon. For the anchors are dragged on the medium- and high-strength cohesive soil seabed, the dragging process of the anchors can be divided into three stages: soil platform formation, anchor claw wedge and motion stability. On the non-cohesive soil and cohesive soil seabeds, the drag distance at the stability stage is 4 and 1.27 ~ 1.96 times the anchor length, respectively. For the Hall anchor with the weight greater than 6 t, whether on the cohesive soil seabed or the non-cohesive soil seabed, the penetration depth of the anchor claw is greater than 1 m, and the dragging operation is likely to cause direct damage to the submarine pipelines or cables, which needs attention.
-
0. 引言
随着城市化建设的推进，地铁建设变的越来越广泛，盾构机始发井深基坑开挖工程也越来越多。盾构机施工前需要在始发井中组装，深基坑开挖对其支护结构和周边土体的变形和力学特性产生影响，研究盾构机始发井深基坑开挖工程特性对地铁隧道开挖建设具有重要意义。
目前，盾构机始发井深基坑开挖技术处于快速发展过程中，相关研究还处在探索阶段。当前的研究主要集中在以下3个方面：①采用三维数值方法对深基坑开挖过程中的小应变等力学特性进行计算分析[1-4]；②盾构隧道深基坑开挖对周边土体和建筑物的稳定性、应力以及变形等影响[5-8]；③地铁盾构隧道深基坑开挖方案的比选分析[9]。很少涉及关于盾构机始发井深基坑开挖的分析研究，而始发井基坑开挖建设对整个工程的顺利开展起着至关重要的作用。
鉴于离心模型试验在解决岩土工程问题中具有独特的优势，采用离心试验模拟深基坑开挖过程成为一种有效的分析手段[10]。本文依托深圳某地铁工程，通过土工离心模型试验，研究了方形竖井和圆形竖井基坑两种方案在开挖过程中对支护结构和周边土体产生的力学特性以及变形情况，为工程的设计和施工提供参考。
1. 盾构机始发井基坑模型设计
1.1 某工程盾构机始发井基坑概况
盾构机始发井的尺寸受到多种因素影响，主要包括：可用的施工场地大小、盾构机始发所需的附属部件的相关尺寸和布置、拼装盾构机所需要的空间、运输材料及废土渣的设备的尺寸、盾构机掘进时所需要的尺寸等。图 1所示为某工程盾构机附属部件的布置和具体尺寸情况。由于本工程主隧道的外径为7.8 m，假设盾构机可以在始发井井底组装，长方形盾构机始发井的最小尺寸为25 m（长）×16 m（宽）。在满足盾构机最小尺寸的条件下，可采用两种设计方案，一种为方形竖井基坑，另一种为圆形竖井基坑。
1.2 始发井场地地层情况
根据现场勘测资料表明，盾构机始发井场地地层自上至下为：第一层为素填土，厚度4.77 m；第二层为填石，厚度1.08 m；第三层为淤泥，厚度3.60 m；第三层为淤泥夹中粗砂，厚度1.02 m；第四层为中粗砂，厚度3.68 m；第五层为残积土，厚度26.09 m；第六层为强风化混合花岗岩（土状），厚度5.33 m；第七层为强风化混合花岗岩（块状），厚度2.84 m；第八层为弱风化混合花岗岩上带，厚度1.92 m；第九层为弱风化混合花岗岩下带，厚度13.83 m。
2. 离心模型试验方案
2.1 离心机试验设备
盾构机始发井模型试验在长江科学院大型土工离心机上开展。CKY-200土工离心机悬臂梁吊篮最大加速度可达到200g，离心机悬臂梁有效半径为3.7 m，模型箱尺寸为100 cm(长)×100 cm(宽)×100 cm(高)。
2.2 模型试验方案设计
结合原型尺寸等因素拟定离心试验旋转加速度为100g，共进行2组盾构机始发井基坑开挖离心模型试验。由于现场土层很复杂，为了突出现场开挖存在的主要问题和离心模型试验的可行性，经过分析比选将土层概化为4层，从上到下依次为中砂、粉质黏土、粗砂和基岩（一种岩石相似材料）进行模拟。其中，方形盾构机始发井基坑为31 cm（长）×27 cm（宽）×52 cm（高），考虑原型加固方式、抗压刚度EA相似准则和模型箱尺寸等因素，离心模型试验将地连墙和内衬概化为一体，沿地连墙高度从上到下依次分为5层，每层分布8根斜撑加固，斜撑又分为长支撑和短支撑，地连墙厚度为15.3 mm，如图 2（a）所示。采用铝合金材料模拟圆形盾构机始发井基坑连续墙，圆形连续墙内径为31 cm，墙厚为15.3 mm，高度为52 mm，如图 2（b）所示。
![]()
图 2 盾构机始发井地连墙模型Figure 2. Model of ground wall connection for shield machine starting well2.3 监测传感器布设
方形和圆形始发井基坑试验监测系统如下：分别采用4个激光位移传感器监测不同开挖步对应的地表沉降和方形井地连墙的侧向墙体的水平位移，在地连墙一侧沿高度均布6个土压力盒测量不同开挖步对应的土压力，在地连墙另一侧沿高度均布8个应变片用于监测结构内力。另外，在方形井地连墙不同高度第1层、第2层和第3层的长短支撑分别布置2个应变片，共计6个应变片，如图 3所示，其中，图 3（a）为方形井，图 3（b）为圆形井。
2.4 试验过程
根据试验设计方案，开挖试验过程中基坑底部没有底板结构，模拟的是最不利情况。本次离心模型具体试验步骤如下：
（1）模拟地基固结。在模型箱中按照设计尺寸制备好地基，然后开始转动离心机，分五级逐级提升离心加速度，分别为20g、40g、60g、80g以及100g，每级稳定8 min后，再继续加载下一级，直至100g稳定运行20 min后再停机，完成地基固结，并以采集固结试验的测试数据作为初值；
（2）模拟地基开挖过程。对4层概化地层进行5次开挖，每次开挖设置支护后，运行离心机加速度至100g，维持稳定运行20 min后停机，同时采集监测系统的数据；
（3）模拟基岩开挖。模型箱中开挖预定深度基岩后，开始运转离心机至100g，继续运行20 min后停机，同时采集记录数据，完成试验。
3. 试验结果分析
试验开挖整个过程分为6步，每开挖1步读取试验数据一次，同时完成相应支撑设置，旋转离心机达到预定加速度直至稳定后再采集数据。试验数据均为离心机转到100g稳定后模型内布置的监测设备得到，然后按照相应的相似比换算到工程原型进行受力和变形分析。为了得出现场最危险情况参数指标，本次离心模型试验模拟的是最不利工况。
3.1 地连墙水平位移
图 4为2组基坑模型不同开挖步时地连墙水平位移。从图中可以看出，整体上，2组模型均随始发井基坑开挖深度的加深，方形和圆形连续墙侧向墙体的水平变形呈现明显的非线性，均为先增大后减小，且接近地表处的变形在起始阶段增长较快，达到最大值后逐渐减小，由于埋深较大，变形减小的速率相对较缓慢，变形最大值点随着开挖深度的增加逐渐下移，开挖到第4步后最大值点向下移动的深度较小，变化趋势逐渐收敛，趋于稳定；在第5步开挖时方形井和圆形井2组模型的地连墙水平变形均达到最大值，方形基坑水平位移达到8.7 mm，圆形基坑水平位移达到12.3 mm，比方形基坑变形大29.3%；第6步基岩开挖时最大水平位移变化较小，基本处于稳定状态。
![]()
图 4 方形和圆形基坑不同开挖步时地连墙水平位移Figure 4. Horizontal displacements of diaphragm walls during different excavation steps for square and circular foundation pits3.2 地表沉降
图 5为2组基坑模型不同开挖步时基坑地表沉降。由图 5可知：开挖初期地表沉降速率较大，开挖中期沉降速率趋于稳定，地面沉降也随基坑开挖逐渐增大，地表沉降在开挖阶段形成沉降槽形状。方形基坑地表沉降最大值达到7.2 mm，圆形基坑地表沉降最大值达到8.6 mm，位置均发生在距离基坑侧约12 m处。
![]()
图 5 方形和圆形基坑不同开挖步基坑地表沉降Figure 5. Surface settlements of square and circular foundation pitsat different excavation steps3.3 土压力
图 6为方形和圆形井2组基坑开挖时地连墙外侧土压力变化的曲线。从图 6中可以看出，地连墙墙背侧土压力表现为非线性变化，同一开挖步，方形井和圆形井地连墙墙背后土压力的变化规律较相近，且随着开挖步的增加，土压力由正值向负值变化点对应的基坑深度逐渐下降，表明在每一步开挖过程中，地连墙墙背土压力既有主动土压力，也有被动土压力，墙体一部分挤压土体，一部分与墙背后土体脱离；方形井和圆形井均在第3步开挖后受到最大正土压力，在第6步开挖后受到最大负土压力，无论正负最大土压力值，圆形始发井侧边土体中土压力要小于方形井。
![]()
图 6 方形和圆形基坑开挖时外侧土压力随开挖深度变化曲线Figure 6. Curves of variation of external soil pressure with excavation depth during excavation of square and circular foundation pits3.4 地连墙弯矩
图 7为方形井和圆形井2组基坑模型地连墙弯矩值与基坑深度变化的关系曲线。从图 7中可以看出，第1步开挖后，方形井和圆形井地连墙墙体受到弯矩较小，挠曲方向变化频繁；第3步开挖后，无论方形井还是圆形井基坑地连墙墙体均受到较大弯矩，与第一步相比，弯矩值增长了很多，开挖后期，弯矩值增长逐渐变慢，说明随着开挖加深，弯矩值逐渐增大，但逐渐收敛，趋于稳定；方形基坑地连墙在开挖第5步时地连墙最大正弯矩约为3543 kN·m，圆形基坑地连墙弯矩在开挖第6步时地连墙最大正弯矩约为3863 kN·m，比方形井基坑多320 kN·m。
![]()
图 7 方形和圆形基坑开挖时地连墙弯矩随开挖深度变化曲线Figure 7. Curves of bending moment of diaphragm wall during excavation of square and circular foundation pits as a function of excavation depth4. 结论
盾构机始发井基坑开挖的工程特性与基坑设计形状有关，通过离心模型试验研究了方形基坑和圆形基坑开挖引起的地表沉降、水平位移、弯矩和土压力的变化情况，可以得出以下3点结论。
（1）随着开挖的深度增加，地表沉降也逐渐增大，在第5步开挖时2组模型地下连续墙水平位移均达到最大值，圆形基坑是方形基坑的1.4倍，地连墙的弯矩也达到最大值，方形基坑比圆形基坑小320 kN·m。
（2）地面沉降随基坑开挖深度增大逐渐增加，形成沉降槽状。地连墙土压力值变化呈非线性，方形井和圆形井地连墙墙背后土压力的变化规律较相近，开挖初期，土压力值变化很小，随着基坑开挖的开展，地连墙墙背侧土压力值在基坑埋深较低时，土压力逐渐变大，在埋深较大时土压力则逐渐减小。
（3）在地铁隧道施工时，需要考虑盾构机始发井拼装空间的大小，还要考虑不同形状基坑开挖引起的力学和变形特性差异，合理设计基坑开挖的形状也至关重要。试验结果表明边界为圆弧形基坑开挖时地连墙水平位移和地表沉降较大，而其内部受力较小，这是因为圆形基坑能自身平衡作用在其上的力，具有明显的拱效应，因此在实际工程中可以结合方形和圆形基坑的优势将其设计为大于4条边的等边多边形。
-
![]()

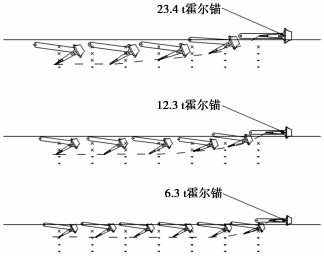

图 3 无黏性土海床霍尔锚入土过程
Figure 3. Process of penetration of Hall anchor in cohesive soil seabed
![]()

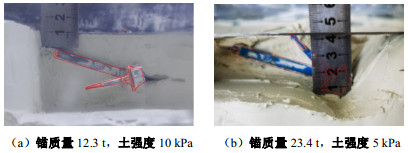

图 4 不同霍尔锚在不同强度海床中的开挖照片
Figure 4. Excavation photos of different Hall anchors in seabed with different strength
![]()
图 5 船锚在低强度黏性土海床的入土过程
Figure 5. Penetration process of archor in low-strength cohesive soil seabed
![]()

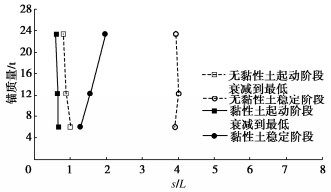

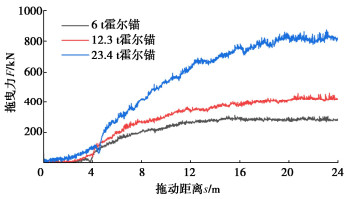

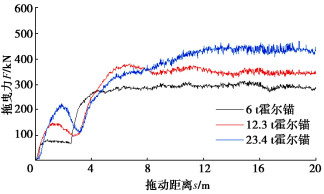

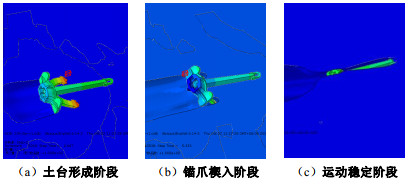

图 8 不同阶段锚质量与s/L对应关系
Figure 8. Corresponding relationship between anchor weight and s/L at different stages
表 1 海床土体有限元模型参数
Table 1 Parameters of finite element model for seabed soil
材料 密度/
(kg·m-3)弹性模量E 泊松比 内摩擦角/(°) 黏聚力/
kPa黏土 1750 500Su 0.48 0 5/10/15/20 砂 1950 8 MPa 0.3 33 0
下载: 导出CSV

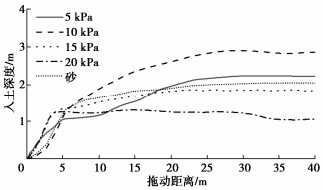

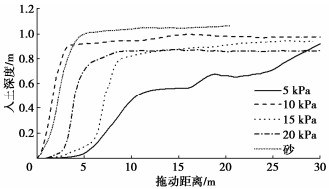

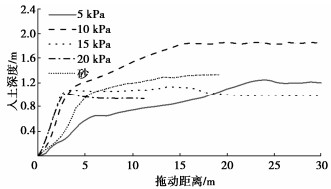

表 2 入土深度统计表
Table 2 Statistical table of penetration depth of anchors
锚质量/
t10 kPa黏性土 20 kPa黏性土 无黏性土 试验值/m 计算值/
m试验
值/m计算值/
m试验值/
m计算值/
m6 1.53 1.30 — 0.87 ＞0.70 1.06 12.3 2.18 1.86 — 1.01 ＞1.40 1.33 23.4 — 2.91 — 1.31 ＞2.10 2.02
下载: 导出CSV
-
