Load transfer of super-long piles considering influences of non-Darcy flow
-

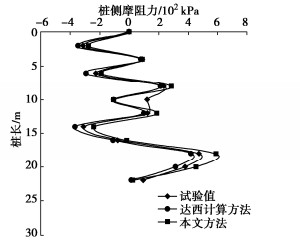

摘要: 为建立黄土地区超长桩的荷载传递计算方法，基于非达西流定律以及中心差分法推导出了在非达西流作用下的孔隙水压力计算公式，进而推导得出土体沉降量计算方法；然后以传统荷载传递法为基础，得出桩土相对位移计算模型，推导了大厚度黄土地区超长桩的下拉荷载理论计算方法；最后结合某桩基础试验，将计算结果与传统的达西定律推导出的结果以及试验结果进行对比。结果表明：①理论计算方法所得出的桩侧土体沉降与桩基侧摩阻力及轴力分布与试验结果吻合较好，能很好地反映出超长桩的荷载传递规律；②传统达西流计算得出的流速较大，导致孔隙水压力在未固结的某一时间点消散速度快于非达西流计算结果，这是达西流计算结果存在偏差的主要原因；③与非达西流动结果相比，传统达西定律推算得出的桩侧正摩阻力值偏小，未能充分发挥桩侧正摩阻力和桩基础承载力，造成较大浪费，故在计算桩侧阻力及分析桩周土变形规律时考虑非达西流影响十分必要。Abstract: In order to establish the load transfer method for the super-long piles in loess areas, based on the non-Darcy flow law and the central difference method, the formula for calculating pore water pressure under the action of non-Darcy flow is deduced, and the method for soil settlement is derived. Then, based on the traditional load transfer method, the model for the relative displacement of pile-soil is obtained, and the theoretical method for the pull-down loads on the super-long piles in thick loess areas is deduced. Finally, by combining with a pile foundation test, the calculated results are compared with those derived from the traditional Darcy's law and the test. The results show that: (1) The soil settlement at the pile side, side friction and axial force distribution of the pile calculated by the proposed theoretical method are in good agreement with the test results, and can well reflect the load transfer law of the super-long piles; (2) The velocity calculated by the traditional Darcy flow is large, which leads to that the dissipation speed of pore water pressure at a certain time point of unconsolidated flow is faster than that calculated by the non-Darcy flow, and this is why the calculated results by the Darcy flow are deviated. (3) Compared with that by the non-Darcy flow, the value of the normal friction at the pile side calculated according to the traditional Darcy law is small, which can not give full play to the positive frictional resistance of the pile side and the bearing capacity of the pile foundation, resulting in a great waste. Therefore, it is very necessary to consider the influences of non-Darcy flow when calculating the side resistance of the pile and analyzing the deformation law of soils around the pile.
-
0. 引言
中国城市轨道交通近年来迅猛发展，已经成为市政基础设施的主要组成之一，随之而来的深基坑工程由于建设条件越来越复杂，常常出现自身安全性与周边环境稳定性的破坏。兰州市东西狭长而南北窄的带状分布严重阻碍了市区交通的运输[1]，为此规划的地铁线网在施工中碰到了西北地区特殊的富水红砂岩层，其工程性质差别很大，压实胶结作用差，揭露后极易发生风化，未扰动前力学性质较好，遇水扰动后强度快速衰退，崩解成流塑形的散沙，从而引发诸多地质工程问题[2-5]，而地铁深基坑支护结构的设计目前仍处在施工探索和实践的阶段。兰州地铁各车站基坑的红砂岩地层岩性差异非常大，若不对红砂岩分类并针对性地进行支护结构设计和地下水处理，将导致基坑被水浸泡、坑壁涌水涌砂等一系列工程问题。定西路站基坑内的红砂岩地层遇水具有典型的崩解特性，与之相应的基坑支护和地下水治理方案的研究刻不容缓。
国内外学者对深基坑支护结构的力学与变形特性已经做了大量的工作[6-10]，但都没有针对兰州地区特殊红砂岩地层的深入研究。本文依托定西路站车站深基坑工程，对开挖过程中的监测数据和Midas GTS的数值模拟结果对比分析，验证支护方案设计的合理性，研究结果可为类似红砂岩分布地区基坑支护结构设计提供技术支持。
1. 工程概况
1.1 车站概况
定西路车站轴线近南北向分布，车站总长185 m，标准段宽约23.3 m，底板埋深24.33~24.73 m，主体基坑施工方式为明挖法。车站两侧密集的建筑物加大了围护结构的受力，对基坑支护产生了不利影响。
1.2 地质及水文条件
场地45.0 m勘探深度范围内各地层的岩性及埋藏条件如表 1。车站地下水为潜水，卵石层为主要含水层，埋深为5.0~11.0 m，其下第三系粉砂岩成岩作用差，岩层内存在与卵石层相通的裂隙水。
表 1 岩土参数Table 1. Geotechnical parameters地层 层厚/m 重度/(kN·m-3) 黏聚力/kPa 内摩擦角/(°) 渗透系数/(m·d-1) 黄土状土 0.7~10.2 18.3 17 20 5.0~8.0 卵石 5.0~11.0 21.0 0 40 25.8~35.3 强风化砂岩 5.7~10.8 20.7 30 33 2.1~2.9 中风化砂岩 未穿透 21.3 40 38 0.5~1.0 1.3 支护结构方案
车站场地砂岩层渗透性较小、流通性差，降水周期短会导致层间滞水，坑壁渗水将引发强风化粉砂岩崩解，给基坑侧壁安全带来极大的风险，场地特有的水文地质条件和岩土工程问题要求车站基坑的支护结构兼具支承及止水能力。
车站结构形式为地下二层单柱双跨箱型框架结构，综合考虑经济性和安全性，该站基坑采用咬合桩加内支撑支护。桩墙由Φ1000@1400 mm的C35钢筋混凝土钻孔灌注桩与Φ800@1400 mm的C15素混凝土旋喷桩咬合而成，咬合深度为200 mm，桩长24.118 m。标准段沿竖向布置三道内支撑，钢筋混凝土撑水平间距约6 m，钢管撑水平间距为3 m，支护结构如图 1所示。
2. 现场测试与分析
2.1 监测方案
根据《城市轨道交通工程监测技术规范》（GB50911—2013）制定监测方案，各监测项目及控制值如表 2，监测点平面布置如图 2。
表 2 基坑监测项目及控制值Table 2. Foundation pit monitoring items and control values监测项目 累计绝对值/mm 累计开挖深度/% 变化速率/(m·d-1) 周边地表沉降 30 0.20 3 建筑物沉降 30 0.20 3 支撑轴力 轴力设计值 2.2 基坑周边地表沉降分析
地表沉降监测点DB10-1、DB10-2和DB10-3随时间的变化关系曲线如图 3。由图 3可得，各监测点的地表累计沉降量随着基坑开挖深度增大上下波动，但总体上都在增大。开挖初期，最大沉降的位置离基坑边缘较近，随着基坑开挖深度增加，距离基坑边缘较远的DB10-3沉降值更大，说明此时坑外土体向内倾斜对地表沉降产生的影响比内支撑的抑制作用大。
随着施工的进行，基坑周边地表起伏变化。基坑开挖是卸荷过程，开挖初期内支撑未支护时，地表沉降。6月17日左右，第一道钢支撑施工完成，支护桩后的土体受到朝基坑外的挤压，地表出现较小的隆起现象。随着开挖深度增大，地表再次沉降，7月15日，第二道钢支撑施工完成，地表再次隆起。DB10-3的最大沉降值为12.28 mm，远小于控制值30 mm，表明基坑支护安全有效，基坑开挖对周边地表的影响在可控范围内。
2.3 基坑周边建筑物沉降分析
某栋楼四角监测点CJ-12、CJ-13、CJ-14和CJ-15的累计沉降值随时间的变化关系曲线如图 4。可知随着基坑开挖建筑物整体上在沉降，5月13日第一道支撑施工完成，建筑物向上隆起，6月17日第二道支撑施工后，建筑物整体发生微小的隆起变形，之后各监测点均表现为沉降，7月15日第三道支撑完成后，建筑物的沉降逐渐趋于平稳。
距离基坑边缘较近的监测点CJ-12和CJ-13，变化曲线基本一致，较远的CJ-14和CJ-15的变化趋势相似，前者的沉降值整体上大于后者，可见基坑开挖对周边建筑物产生的影响随着距离的增加而减小。各测点在监测期得最大沉降量分别为6.29，5.42，4.73，3.72 mm，远小于控制值30 mm，表明内支撑可有效减小基坑周边建筑物沉降。
2.4 内支撑轴力分析
基坑原设计为三道钢支撑，轴力设计值分为721，1847，1616 kN。监测点ZL07的三道内支撑轴力随时间的变化曲线如图 5。随着基坑开挖，三道支撑的轴力变化先上下起伏，在开挖完成后逐渐趋于稳定，可能与开挖深度不相等、内支撑预应力损失、间歇性施工等原因有关。5月13日第一道钢筋混凝土支撑施工完成，由于混凝土的收缩，使之受到943 kN的初始压应力。6月17日第二道支撑完成后，钢筋混凝土支撑的轴力明显下降，这是因为第二道支撑分担了基坑内土层卸荷产生的压力。7月15日第三道支撑完成，第一、二道支撑的轴力明显减小，之后三道支撑承担的围护桩后的土压力随基坑开挖深度增加越来越大，轴力也逐渐增大。
第一道支撑的轴力监测值始终大于设计值，其中最大值为1691 kN，超过设计值的135%，故实际施工中用钢筋混凝土支撑代替了钢支撑。第二道支撑轴力最大值为1367 kN，轴力利用率较高。第三道支撑最大值为598 kN，轴力最大利用率为37%，设计偏保守。开挖过程未出现支撑破坏及基坑变形过大等现象，表明基坑支撑设计还有很大的优化空间，可进一步加强安全与经济的统一性。
3. 数值模拟及对比分析
3.1 模型及边界条件
选取14~20轴之间的基坑标准段建立Midas GTS有限元模型，模型尺寸为100 m×48 m×60 m，网格划分如图 6。将模型涉及的土层简化为4层，岩土体采用修正莫尔-库仑（MMC）模型，支护结构采用弹性本构模型。根据基坑开挖步骤定义施工阶段如表 3。
表 3 开挖工况Table 3. Excavation conditions工况 时间 施工状态 1 开始开挖—2018-05-13 开挖深度2.4 m，第一道钢筋混凝土支撑施工完成 2 2018-05-13—2018-06-17 开挖深度9.7 m，第一道钢支撑施工完成 3 2018-06-17—2018-07-15 开挖深度15.75 m，第二道钢支撑施工完成 4 2018-07-15—2018-07-29 开挖深度20.22 m，防水垫层已浇筑，底板钢筋施工 3.2 基坑周边地表沉降对比分析
对比地表沉降监测点DB10-1的模拟值与监测值，如图 7所示。可知模拟值整体上小于实测值，这是由于模拟计算的条件比较理想，简化了土层，假设开挖在降水完成后进行，且未考虑基坑周围可能出现临时堆载等不确定因素，但两条曲线总体的变化趋势一致，说明模拟计算的各参数选取较为合理。实测最大值为-2.17 mm，模拟最大值为-1.5 mm，均远小于控制值-30 mm，由于咬合桩加内支撑的支护结构刚度大，且同一时间的开挖段较短，对支护墙后的红砂岩地层扰动小，因此基坑周边地表累计沉降值远小于控制值。
3.3 内支撑轴力对比分析
选取建模区域内的支撑轴力监测点ZL07，对比第一道支撑的模拟数据和监测数据如图 8。由图可知，两条曲线的变化趋势基本一致，各工况下轴力的模拟值都小于监测值，可能与建模条件较为理想、忽略了实际施工中基坑周边施工机具堆载等情况有关。由于钢筋混凝土支撑的刚度大，整个开挖过程支撑和基坑都未出现过大的变形。
4. 结论
（1）基坑开挖初期距离基坑边缘较近的位置地表沉降量更大，随着开挖深度增加较远位置的沉降量更大；基坑周边地表竖向位移随施工过程呈现沉降-隆起-沉降的起伏变化；内支撑可有效减小基坑周边建筑物沉降。
（2）第一道支撑的轴力始终大于设计值，第二道的轴力利用率高，第三道设计偏保守，支护结构设计可进一步优化，做到经济性和安全性相统一。
（3）各施工监测项目结果与数值模拟结果随时间的变化趋势一致，表明有限元软件可预测深基坑工程可能存在问题并优化支护方案。
（4）开挖过程未出现支撑破坏及基坑变形过大等现象，说明针对定西路车站红砂岩地层岩性条件下的深基坑支护结构合理有效，设计思路对后续兰州地铁同类型红砂岩基坑支护有指导作用。
-
表 1 场地土层特性
Table 1 Properties of soils
土层名称 厚度/m 压缩模量/MPa 地基承载力特征值/kPa 黄土状粉土层1 20左右 3.5~7.5 100~120 黄土状粉土层2 10左右 11.5 160 砂砾层 2.8~4.9 25.0 320 泥岩 未穿透 38.0 400
下载: 导出CSV
-
[1] 陈仁朋, 周万欢, 曹卫平, 等. 改进的桩土界面荷载传递双曲线模型及其在单桩负摩阻力时间效应研究中的应用[J]. 岩土工程学报, 2007, 29(6): 824–830. doi: 10.3321/j.issn:1000-4548.2007.06.006 CHEN Ren-peng, ZHOU Wan-huan, CAO Wei-ping, et al. Improved hyperbolic model of load-transfer for pile-soil interface and its application in study of negative friction of single piles considering time effect[J]. Chinese Journal of Geotechnical Engineering, 2007, 29(6): 824–830. (in Chinese) doi: 10.3321/j.issn:1000-4548.2007.06.006
[2] 孔纲强, 杨庆, 郑鹏一, 等. 考虑时间效应的斜桩基负摩阻力室内模型试验研究[J]. 岩土工程学报, 2009, 31(4): 617–621. doi: 10.3321/j.issn:1000-4548.2009.04.020 KONG Gang-qiang, YANG Qing, ZHENG Peng-yi, et al. Model tests on negative skin friction for inclined pile considering time effect[J]. Chinese Journal of Geotechnical Engineering, 2009, 31(4): 617–621. (in Chinese) doi: 10.3321/j.issn:1000-4548.2009.04.020
[3] 孔纲强, 杨庆, 郑鹏一, 等. 考虑时间效应的群桩负摩阻力模型试验研究[J]. 岩土工程学报, 2009, 31(12): 1913–1919. doi: 10.3321/j.issn:1000-4548.2009.12.017 KONG Gang-qiang, YANG Qing, ZHENG Peng-yi, et al. Model tests on negative skin friction for pile groups considering time effect[J]. Chinese Journal of Geotechnical Engineering, 2009, 31(12): 1913–1919. (in Chinese) doi: 10.3321/j.issn:1000-4548.2009.12.017
[4] 杨庆, 孔纲强, 郑鹏一, 等. 堆载条件下单桩负摩阻力模型试验研究[J]. 岩土力学, 2008, 29(10): 2805–2810. doi: 10.3969/j.issn.1000-7598.2008.10.040 YANG Qing, KONG Gang-qiang, ZHENG Peng-yi, et al. Model test study of negative skin friction for single pile under surface load[J]. Rock and Soil Mechanics, 2008, 29(10): 2805–2810. (in Chinese) doi: 10.3969/j.issn.1000-7598.2008.10.040
[5] 齐静静, 徐日庆, 龚维明. 湿陷性黄土地区桩侧负摩阻力问题的试验研究[J]. 岩土力学, 2006, 27(增刊2): 881–884. doi: 10.16285/j.rsm.2006.s2.072 QI Jing-jing, XU Ri-qing, GONG Wei-ming. Experimental study on negative skin friction resistance on piles in collapsible loess area[J]. Rock and Soil Mechanics, 2006, 27(S2): 881–884. (in Chinese) doi: 10.16285/j.rsm.2006.s2.072
[6] 陈福全, 龚晓南, 马时冬. 桩的负摩阻力现场试验及三维有限元分析[J]. 建筑结构学报, 2000, 21(3): 77–80. doi: 10.3321/j.issn:1000-6869.2000.03.012 CHEN Fu-quan, GONG Xiao-nan, MA Shi-dong. Field test and three-dimensional finite element analysis of negative friction of pile[J]. Journal of Building Structures, 2000, 21(3): 77–80. (in Chinese) doi: 10.3321/j.issn:1000-6869.2000.03.012
[7] 夏力农, 雷鸣, 聂重军. 桩顶荷载对负摩阻力性状影响的现场试验[J]. 岩土力学, 2009, 30(3): 664–668. doi: 10.3969/j.issn.1000-7598.2009.03.016 XIA Li-nong, LEI Ming, NIE Chong-jun. Field test of influences of load at pile top on negative skin friction behaviors[J]. Rock and Soil Mechanics, 2009, 30(3): 664–668. (in Chinese) doi: 10.3969/j.issn.1000-7598.2009.03.016
[8] 黄雪峰, 陈正汉, 哈双, 等. 大厚度自重湿陷性黄土中灌注桩承载性状与负摩阻力的试验研究[J]. 岩土工程学报, 2007, 29(3): 338–346. doi: 10.3321/j.issn:1000-4548.2007.03.005 HUANG Xue-feng, CHEN Zheng-han, HA Shuang, et al. Research on bearing behaviors and negative friction force for filling piles in the site of collapsible loess with big thickness[J]. Chinese Journal of Geotechnical Engineering, 2007, 29(3): 338–346. (in Chinese) doi: 10.3321/j.issn:1000-4548.2007.03.005
[9] 王兰民, 孙军杰, 黄雪峰, 等. 黄土场地震陷时桩基负摩阻力的现场试验研究[J]. 岩土工程学报, 2008, 30(3): 341–348. doi: 10.3321/j.issn:1000-4548.2008.03.006 WANG Lan-min, SUN Jun-jie, HUANG Xue-feng, et al. Field tests on negative skin friction along piles caused by seismic settlement of loess[J]. Chinese Journal of Geotechnical Engineering, 2008, 30(3): 341–348. (in Chinese) doi: 10.3321/j.issn:1000-4548.2008.03.006
[10] 朱彦鹏, 赵天时, 陈长流. 桩基负摩阻力沿桩长变化的试验研究[J]. 岩土力学, 2013, 34(增刊1): 265–272. https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX2013S1041.htm ZHU Yan-peng, ZHAO Tian-shi, CHEN Chang-liu. Field tests on changes of pile negative friction along its length[J]. Rock and Soil Mechanics, 2013, 34(S1): 265–272. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX2013S1041.htm
[11] 孔纲强, 周杨, 彭怀风. 负摩阻力作用下桩基中性点位置、下拽力及下拽位移与时间的关系[J]. 中南大学学报(自然科学版), 2016, 47(11): 3884–3889. https://www.cnki.com.cn/Article/CJFDTOTAL-ZNGD201611035.htm KONG Gang-qiang, ZHOU Yang, PENG Huai-feng. Relationship of neutral point position, dragload or downdrag of pile versus time under negative skin friction[J]. Journal of Central South University (Science and Technology), 2016, 47(11): 3884–3889. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-ZNGD201611035.htm
[12] 贺成斌, 赵明华, 雷勇. 基于荷载传递法的嵌岩桩负摩阻力计算研究[J]. 工程力学, 2014, 31(11): 110–115. doi: 10.6052/j.issn.1000-4750.2013.05.0441 HE Cheng-bin, ZHAO Ming-hua, LEI Yong. Negative friction computational research of rock-socketed pile based on load transfer method[J]. Engineering Mechanics, 2014, 31(11): 110–115. (in Chinese) doi: 10.6052/j.issn.1000-4750.2013.05.0441
[13] 于光明, 龚维明, 戴国亮. 考虑非达西流固结土体中桩基承载时间效应研究[J]. 中南大学学报(自然科学版), 2020, 51(8): 2132–2142. https://www.cnki.com.cn/Article/CJFDTOTAL-ZNGD202008009.htm YU Guang-ming, GONG Wei-ming, DAI Guo-liang. Research on bearing time effect of pile foundation in consolidation soil considering non-Darcy flow[J]. Journal of Central South University (Science and Technology), 2020, 51(8): 2132–2142. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-ZNGD202008009.htm
[14] 刘忠玉, 崔鹏陆, 范智铖, 等. 基于非牛顿指数渗流和分数阶Merchant模型的理想砂井地基径向固结分析[J]. 兰州大学学报(自然科学版), 2020, 56(4): 545–552. https://www.cnki.com.cn/Article/CJFDTOTAL-LDZK202004016.htm LIU Zhong-yu, CUI Peng-lu, FAN Zhi-cheng, et al. Analysis of radial consolidation of an ideal sand-drained ground with a non-Darcian flow described by the non-Newtonian index and fractional-order Merchant's model[J]. Journal of Lanzhou University (Natural Sciences), 2020, 56(4): 545–552. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-LDZK202004016.htm
[15] 刘忠玉, 黄家涛, 夏洋洋, 等. 基于非牛顿指数渗流的饱和黏土一维流变固结分析[J]. 土木工程与管理学报, 2020, 37(3): 1–7. https://www.cnki.com.cn/Article/CJFDTOTAL-WHCJ202003001.htm LIU Zhong-yu, HUANG Jia-tao, XIA Yang-yang, et al. One-dimension rheological consolidation analysis of saturated clay with Non-Darcian flow based on Non-Newtonian index[J]. Journal of Civil Engineering and Management, 2020, 37(3): 1–7. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-WHCJ202003001.htm
[16] 于光明, 龚维明, 戴国亮, 等. 考虑固结流变的软土地基单桩下拉荷载计算[J]. 东南大学学报(自然科学版), 2020, 50(4): 606–615. https://www.cnki.com.cn/Article/CJFDTOTAL-DNDX202004002.htm YU Guang-ming, GONG Wei-ming, DAI Guo-liang, et al. One-dimentional rheological consolidation analysis of saturated clay with non-Darcian flow based on non-Newtonian index[J]. Journal of Southeast University (Natural Science Edition), 2020, 50(4): 606–615. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-DNDX202004002.htm
[17] SWARTZENDRUDER D. Modification of Darcy's law for the flow of water in soils[J]. Soil Science, 1962, 93(1): 22–29.
[18] FLEMING K, WELTMAN A, RANDOLPH M, et al. Piling engineering[M]. London, CRC Press, 2008: 129–139.
[19] RANDOLPH M, WROTH C P. Analysis of deformation of vertically loaded piles[J]. Journal of Geotechnical and Geoenvironmental, 1978, 104(12): 1465–1488.
