复杂应力条件下饱和珊瑚砂各向异性试验研究

马维嘉; 秦悠; 王常德; 陈国兴

doi:10.11779/CJGE202203020

复杂应力条件下饱和珊瑚砂各向异性试验研究 English Version

马维嘉^1,,
秦悠¹,
王常德¹,
陈国兴^{1, 2, ,}

1.
南京工业大学岩土工程研究所, 江苏南京 210009
2.
江苏省土木工程防震技术研究中心, 江苏南京 210009

基金项目:

国家自然科学基金项目 51678299

国家重点研发计划项目 2018YFC1504301

详细信息

作者简介:
马维嘉(1991—)，男，博士研究生，主要从事土动力学研究。E-mail: njtechmwj@163.com

通讯作者:
陈国兴, E-mail: gxc6307@163.com

中图分类号: TU443
计量
- 文章访问数: 221
- HTML全文浏览量: 37
- PDF下载量: 121
出版历程
- 收稿日期: 2020-12-23
- 网络出版日期: 2022-09-22
- 刊出日期: 2022-02-28

Experimental study on anisotropy of saturated coral sand under complex stress conditions

1.
Institute of Geotechnical Engineering, Nanjing Tech University, Nanjing 210009, China
2.
Civil Engineering and Earthquake Disaster Prevention Center of Jiangsu Province, Nanjing 210009, China

摘要

摘要: 各向异性是珊瑚砂的固有属性。对饱和南沙珊瑚砂开展了一系列不排水单向剪切试验，探究了固结应力方向角α₀和单向加载方向角α_m对饱和珊瑚砂不排水反应的影响。α₀和α_m对饱和珊瑚砂的不排水反应均有显著影响，且α₀与α_m的耦合作用对其不排水反应的影响更为复杂。对所有试验的应力条件，饱和珊瑚砂的超静孔压u_e均呈现出先增大后减小的趋势。α₀不同时饱和珊瑚砂的相变强度S_PT、有效内摩擦角 ${\phi '_{{\text{PT}}}}$ 与α_m的关系存在显著差异。发现饱和珊瑚砂的相变强度S_PT与无量纲参数β存在事实上的线相关性，其中，β是以α₀，α_m为变量的余弦函数。随着广义剪应力q_g的增大，饱和珊瑚砂呈现出明显的应变硬化现象。
- 饱和珊瑚砂 /
- 各向异性 /
- 固结应力方向角 /
- 单向加载方向角 /
- 相变强度
Abstract: Anisotropy is the inherent property of coral sand. A series of undrained monotonic shear tests are carried out on the saturated Nansha coral sand by using the GDS hollow cylinder torsional shear apparatus. The effects of consolidation stress direction angle α₀ and monotonic loading direction angle α_m on the undrained response of saturated coral sand are investigated. The test results show that α₀ and α_m have significant influences on the undrained response of saturated coral sand. The undrained response characteristics of coral sand will become more complex under the coupling effects of α₀ and α_m. For all the test conditions considered, the excess pore water pressure u_e of saturated coral sand presents contraction first and then dilatancy trend. The change of the shear resistance (S_PT) and its effective angle ( ${\phi '_{{\text{PT}}}}$ ) mobilized at the phase transformation state along with α_m are significantly different for various α₀. There is a unique linear correlation between S_PT and the dimensionless parameter β, which is a cosine function with α₀ and α_m as variables. With the increase of the generalized shear stress q_g, obvious strain hardening phenomenon can be observed for the samples.
- saturated coral sand /
- anisotropy /
- consolidation direction angle /
- monotonic direction angle /
- shear resistance at phase transformation point

HTML全文

0. 引言

土体的流变特性是影响地基长期强度和变形稳定性的关键因素。在实际工程中,土体流变会导致严重的工程事故,例如：20世纪50年代兴建的上海某工业展览馆地面因地基软黏土流变导致在建成当年就下沉60 cm,截至1979年其中央大厅平均沉降已经达到160 cm,造成了巨大的经济损失^[1]。为防止类似事故再次发生,亟需建立更加合理的土体流变模型。

土体的流变可分为与土体体积压缩相关的压缩流变和与土颗粒粒间错动相关的剪切流变^[2]。压缩流变会导致土体压缩,剪切流变会导致土体膨胀。以往学者大多只考虑其中一方面,分别建立了反映体积压缩机制的流变模型^[3-9]和反映剪切膨胀机制的流变模型^[10-13]。双屈服面模型能够全面地描述土体剪缩剪胀特性,因而得到广泛的研究。沈珠江^[14]综合邓肯-张模型和剑桥模型的优点,建立了能够反映特定应力路径的“南水”模型。殷宗泽^[15]提出椭圆-抛物线双屈服面模型,能够较好地反映应力路径的影响和土体剪胀性。上述模型简单、参数易于确定,在岩土工程中得到广泛的应用,但没有考虑土体的时间效应。为了弥补这一缺陷,国内外学者结合双屈服面模型的优点和土的流变特性,建立了一系列双屈服面流变模型。Hsieh等^[16]把加荷时间引入修正剑桥模型椭圆形屈服面和Von Mises模型圆柱形屈服面中,得到了黏性土的应力-应变-时间双屈服面流变模型。Kong等^[17]以塑性剪应变为剪切硬化参数,以各向同性先期固结压力为压缩硬化参数,建立了粗粒土的双屈服面流变模型。詹美礼等^[18]将殷宗泽^[15]弹塑性模型与Merchant模型相结合,建立了双屈服面流变模型。张军辉等^[19]结合广义Bingham模型和椭圆-抛物线双屈服面模型,建立了适用于连云港软土流变特性的双屈服面流变模型。以上流变模型采用的均是真实时间,只要持续时间相同,不同应力历史或应力路径条件下产生的流变变形都是一样的,显然与真实情况不符。若要考虑应力历史和应力路径对流变变形的影响,需要把应变速率引入到流变模型之中^{[5, 9]}。

以往的研究^{[5, 13]}表明,从应力-应变-时间关系式出发,利用等效时间法将应变速率引入流变本构模型中,是一种切实可行的方法。为了采用等效时间法建立新的双屈服面流变模型,本文采用Yin-Graham三维等效时间流变方程^[5]作为第一屈服面流变方程；采用Matsuoka-Nakai屈服准则^[2]作为第二屈服面,根据非相关联流动法则、黏塑性功硬化规律及等效时间法,建立三维应力-黏塑性功-黏塑性功速率关系式,作为第二屈服面流变方程。以第一屈服面反映黏塑性剪缩变形,以第二屈服面反映黏塑性剪胀变形^[20],建立双屈服面三维流变模型。通过Fortran语言编制数值计算程序并在文中给出编程思路,用于模拟加拿大膨润土和香港重塑海相沉积土三轴固结不排水流变试验。结果表明预测值与实测值吻合得较好,说明本文的流变模型在固结不排水流变试验中有很好的适用性。

1. 双屈服面流变本构模型

根据Perzyna过应力模型理论,总应变速率可以分成弹性应变速率和黏塑性应变速率：

$\overset{\cdot}{ε_{i j}} = \overset{\cdot}{ε_{i j}^{e}} + \overset{\cdot}{ε_{i j}^{vp}} = \overset{\cdot}{ε_{i j}^{e}} + \overset{\cdot}{ε_{i j}^{vp1}} + \overset{\cdot}{ε_{i j}^{vp2}} (i = 1, 2, 3, j = 1, 2, 3) 。$

(1)

式中 $\overset{\cdot}{ε_{i j}^{e}}$ 为弹性应变速率； $\overset{\cdot}{ε_{i j}^{vp1}}$ 为第一屈服面对应的黏塑性应变速率； $\overset{\cdot}{ε_{i j}^{vp2}}$ 为第二屈服面对应的黏塑性应变速率。

弹性应变速率可以表达为

$\overset{\cdot}{ε_{i j}^{e}} = \frac{κ}{3 V_{0}} \frac{\overset{\cdot}{p^{'}}}{p^{'}} δ_{i j} + \frac{1}{2 G} \overset{\cdot}{S_{i j}},$

(2)

其中,

$G = \frac{3 (1 - 2 ν)}{2 (1 + ν)} \frac{p^{'}}{κ / V_{0}} 。$

(3)

式中 $p^{'}$ 为平均有效应力, $p^{'} = {σ^{'}}_{k k} / 3$ （下标相同代表张量求和）； $S_{i j}$ 为应力偏张量, $S_{i j} = {σ^{'}}_{i j} - p^{'} δ_{i j}$ ； $G$ 为土体的剪切模量； $κ$ 为 $e$ - $\ln p^{'}$ 坐标下的回弹指数； $V_{0} = 1 + e_{0}$ 为土体的初始比容, $e_{0}$ 为初始孔隙比； $δ_{i j}$ 为Kronecker符号（当 $i \neq j$ 时, $δ_{i j} = 0$ ； $i = j$ 时, $δ_{i j} = 1$ ）。

黏塑性应变速率可以由下式计算得到

$\overset{\cdot}{ε_{i j}^{vp}} = S \frac{\partial Q}{\partial σ_{i j}},$

(4)

式中, $S$ 为尺度函数, $Q$ 为黏塑性势函数。

1.1 屈服面方程及其黏塑性势函数

在本文双屈服面模型中,采用修正剑桥模型椭圆形屈服面来反映土体黏塑性剪缩变形,称之为第一屈服面 $F_{1}$ ,屈服函数可表示为

$F_{1} (p^{'}, q) = p^{'} + \frac{q^{2}}{M^{2} p^{'}} - {p^{'}}_{m} = 0 。$

(5)

式中 ${p^{'}}_{m}$ 为等效平均主应力,如图1所示； $M$ 为临界状态应力比, $M = 6 \sin φ^{'} / (3 - \sin φ^{'})$ , $φ^{'}$ 为有效内摩擦角； $q$ 为广义剪应力, $q = {(3 / 2 S_{i j} S_{i j})}^{1 / 2}$ 。

图 1 双屈服面模型

Figure 1. Double-yield surface model

下载: 全尺寸图片幻灯片

对于第一屈服面 $F_{1}$ ,采用相关联流动法则^[5],有 $Q_{1} (p^{'}, q) = F_{1} (p^{'}, q)$ 。故第一屈服面黏塑性势函数为

$Q_{1} (p^{'}, q) = p^{'} + \frac{q^{2}}{M^{2} p^{'}} - {p^{'}}_{m} = 0 。$

(6)

采用Matsuoka-Nakai屈服准则来反映土体黏塑性剪胀变形,相应屈服面称之为第二屈服面 $F_{2}$ ,屈服函数可表示为

$F_{2} (I_{1}, I_{2}, I_{3}, k) = I_{1} I_{2} - k I_{3} = 0 。$

(7)

式（7）也可以用 $p^{'}$ , $q$ , $θ_{σ}$ 形式表示为

$F_{2} = 2 q^{3} \sin (3 θ_{σ}) + 9 (1 - \frac{3}{k}) p^{'} q^{2} + 27 (\frac{9}{k} - 1) {p^{'}}^{3} = 0 。$

(8)

其中,

$θ_{σ} = \frac{1}{3} \arcsin (- \frac{3 \sqrt{3}}{2} \frac{J_{3}}{J_{2}^{3 / 2}}),$

(9)

式中, $k$ 为屈服函数参数, $θ_{σ}$ 为应力洛德角, $J_{2}$ 为应力偏张量第二不变量, $J_{3}$ 为应力偏张量第三不变量。

胡亚元^[21]从耗散空间和真实空间关系角度出发,证明了Matsuoka-Nakai屈服准则与塑性应变增量之间必须服从非相关联流动法则。故对于第二屈服面 $F_{2}$ ,采用非相关联流动法则,即塑性势面 $Q_{2}$ 与屈服面 $F_{2}$ 不一致。假定黏塑性势函数同屈服函数具有相同的形式^[22],故第二屈服面黏塑性势函数为

$Q_{2} = 2 q^{3} \sin (3 θ_{σ}) + 9 (1 - \frac{3}{k_{1}}) p^{'} q^{2} + 27 (\frac{9}{k_{1}} - 1) {p^{'}}^{3} = 0,$

(10)

式中, $k_{1}$ 为黏塑性势函数参数。试验表明,黏塑性势函数参数 $k_{1}$ 与屈服函数参数 $k$ 之间存在下列关系：

$k_{1} = A k + 9 (1 - A),$

(11)

式中, $A$ 为试验待测常数。

1.2 第一屈服面三维流变本构关系

Yin等^[5]以修正剑桥模型椭圆形屈服面为屈服面函数,以体应变为硬化参数建立了基于等效时间的三维流变模型,简称Yin-Graham模型,可以较好地反映土体剪缩特性。本文第一屈服面流变方程沿用这一研究成果,稍作变换,改用黏塑性体应变为硬化参数,则第一屈服面对应的黏塑性体应变速率为

${\dot{ε}}_{v}^{vp1} = \frac{ψ}{V_{0} t_{0}} \exp [- (ε_{v}^{vp1} - ε_{vo}^{vp1}) \frac{V_{0}}{ψ}] {(\frac{{p^{'}}_{m}}{{p^{'}}_{mo}})}^{\frac{λ - κ}{ψ}} 。$

(12)

式中 $λ$ 为 $e - \ln p^{'}$ 坐标下压缩指数； $ψ$ 为土体次压缩指数； $ε_{vo}^{vp1}$ 为 ${p^{'}}_{m} = {p^{'}}_{mo}$ 时对应的黏塑性体应变； $t_{0}$ 为参考时间； ${p^{'}}_{m}$ 为等效平均主应力,可由式（5）求得

${p^{'}}_{m} = p^{'} + \frac{q^{2}}{M^{2} p^{'}} 。$

(13)

根据式（4）,（6）可以得到第一屈服面 $F_{1}$ 对应的黏塑性体应变速率 $\overset{\cdot}{ε_{v}^{vp1}}$ 和黏塑性剪应变速率 $\overset{\cdot}{ε_{s}^{vp2}}$ ：

${\dot{ε}}_{v}^{vp1} = S^{（ 1 ）} \frac{\partial Q_{1}}{\partial p^{'}} = S^{（ 1 ）} (2 p^{'} - {p^{'}}_{m}),$

(14)

${\dot{ε}}_{s}^{vp1} = S^{（ 1 ）} \frac{\partial Q_{1}}{\partial q} = S^{（ 1 ）} \frac{2 q}{M^{2}} 。$

(15)

将式（14）代入式（12）中,可以求得

$S^{（ 1 ）} = \frac{ψ}{V_{0} t_{0}} \exp [- (ε_{v}^{vp1} - ε_{vo}^{vp1}) \frac{V_{0}}{ψ}] {(\frac{{p^{'}}_{m}}{{p^{'}}_{mo}})}^{\frac{λ - κ}{ψ}} \frac{1}{| 2 p^{'} - {p^{'}}_{m} |} 。$

(16)

将式（16）代入式（15）中即可得到与第一屈服面对应的黏塑性剪应变速率：

${\dot{ε}}_{s}^{vp1} = \frac{ψ}{V_{0} t_{0}} \exp [- (ε_{v}^{vp1} - ε_{vo}^{vp1}) \frac{V_{0}}{ψ}] {(\frac{{p^{'}}_{m}}{{p^{'}}_{mo}})}^{\frac{λ - κ}{ψ}} \frac{2 q / M^{2}}{| 2 p^{'} - {p^{'}}_{m} |} 。$

(17)

1.3 第二屈服面三维流变本构关系

第二屈服面 $F_{2}$ 采用黏塑性功硬化规律。当不考虑时间因素时,黏塑性功退化为塑性功。这时硬化规律可表示为

$k = H (W^{p}) 。$

(18)

研究表明^[22],当 $k$ 值超过某一值 $k_{t}$ 时, $(k - k_{t})$ 值与塑性功可近似表示为双曲线关系,其表达式为

$k - k_{t} = \frac{W^{p}}{a + b W^{p}} 。$

(19)

式中, $k_{t}$ 为试验待测常数。加拿大膨润土试验资料^[23]表明 $k_{t}$ 为略大于9的常数, $a = 1 / E_{i}$ , $b = 1 / {(k - k_{t})}_{ult}$ 。各参数含义如图2所示。

图 2

$(k - k_{t})$ 与

$W^{p}$ 关系图

Figure 2. Relationship between

$(k - k_{t})$ and

$W^{p}$

下载: 全尺寸图片幻灯片

根据式（19）可以求出塑性功 $W^{p}$ 与 $k - k_{t}$ 关系式：

$W^{p} = \frac{k - k_{t}}{E_{i} [1 - \frac{(k - k_{t})}{{(k - k_{t})}_{ult}}]} 。$

(20)

式（20）就是忽略时间因素时,黏塑性功与应力之间的关系式。为了考虑土体流变特性,需要将时间因素加入到式（20）中。参照Mesri^[10]建立土的剪切应力-应变-时间关系模型的思路,得到

$W^{vp2} = \frac{k - k_{t}}{E_{i} [1 - \frac{(k - k_{t})}{{(k - k_{t})}_{ult}}]} {(\frac{t_{e} + t_{r}}{t_{r}})}^{m},$

(21)

式中, $t_{r}$ 为参考时间, $t_{e}$ 为蠕变时间。

式（21）为应力-黏塑性功-蠕变时间关系式,需要通过流变试验来证明其合理性。Yin针对加拿大膨润土做了一系列三轴不排水流变试验^[23],可以根据试验数据绘出 $\ln (W^{vp2})$ 与 $\ln [(t_{r} + t_{e}) / t_{r}]$ 之间的关系,如图3所示（取 $t_{r}$ =24 h）。

图 3

$\ln (W^{vp2})$ 与

$l n [(24 + t_{e}) / 24]$ 关系图

Figure 3. Relationship between

$\ln (W^{vp2})$ and

$l n [(24 + t_{e}) / 24]$

下载: 全尺寸图片幻灯片

从图3中可以发现： $\ln (W^{vp2})$ 与 $\ln [(t_{r} + t_{e}) / t_{r}]$ 之间呈线性关系,由此证明式（21）是合理的。

对式（21）两边关于时间进行求导,可以得到

$\overset{\cdot}{W^{vp2}} = \frac{k - k_{t}}{E_{i} [1 - \frac{(k - k_{t})}{{(k - k_{t})}_{ult}}]} \frac{m {(t_{e} + t_{r})}^{m - 1}}{{(t_{r})}^{m}} 。$

(22)

结合式（21）,（22）,可以得到

${\dot{W}}^{vp2} = \frac{m W^{vp2}}{(t_{e} + t_{r})} 。$

(23)

根据式（21）又可得

$t_{e} = t_{r} {[\frac{E_{i} (1 - \frac{(k - k_{t})}{{(k - k_{t})}_{ult}}) (W^{vp2})}{k - k_{t}}]}^{\frac{1}{m}} - t_{r},$

(24)

将式（24）代入式（22）中得

${\dot{W}}^{vp2} = \frac{m}{t_{r}} {[\frac{k - k_{t}}{E_{i} (1 - \frac{(k - k_{t})}{{(k - k_{t})}_{ult}})}]}^{\frac{1}{m}} {(W^{vp2})}^{\frac{m - 1}{m}} 。$

(25)

注意到在上述推导过程中,与文献[5, 9]类似,黏塑性功速率式（25）是以蠕变时间 $t_{e}$ 为桥梁间接获得的。鉴于 $t_{e}$ 在获得黏塑性功速率表达式过程中的作用,与文献[5]一样,把它称之为等效时间。

根据式（23）变换得

$t_{e} = \frac{m W^{vp2}}{{\dot{W}}^{vp2}} - t_{r} 。$

(26)

式（26）表明：当黏塑性功及黏塑性功速率给定时,等效时间 $t_{e}$ 会随着参考时间 $t_{r}$ 选取的不同而发生变化,不利于模型参数在不同参考时间之间的转化,限制了流变模型在实际工程中的运用。为了弥补这一不足,需要引入绝对等效时间的概念^[13],本文将等效时间 $t_{e}$ 与参考时间 $t_{r}$ 之和定义为绝对等效时间 $t_{a}$ ,可写为

$t_{a} = t_{e} + t_{r} 。$

(27)

将式（27）代入到式（26）中得

$t_{a} = \frac{m W^{vp2}}{{\dot{W}}^{vp2}} 。$

(28)

式（28）表明：绝对等效时间与黏塑性功速率成一一对应关系,绝对等效时间不会随着参考时间选取的不同而不同。由于绝对等效时间具有这一优点,在数值求解和实际工程中,相比于以一般等效时间建立的方程,以绝对等效时间建立的流变方程应用时更加方便。这也是文献[13]把 $t_{a}$ 称为绝对等效时间的原因。本文第二屈服面等效时间示意图如图4所示。

图 4 等效时间线示意图

Figure 4. Schematic diagram of equivalent time line

下载: 全尺寸图片幻灯片

将式（27）代入式（21）中,得到

$W^{vp2} = \frac{k - k_{t}}{E_{i} [1 - \frac{(k - k_{t})}{{(k - k_{t})}_{ult}}]} {(\frac{t_{a}}{t_{r}})}^{m} 。$

(29)

式（29）为应力-黏塑性功-绝对等效时间的唯一性关系方程。

根据式（4）,（10）,可以得到第二屈服面 $F_{2}$ 对应的黏塑性体应变速率 ${\dot{ε}}_{v}^{vp2}$ 和黏塑性剪应变速率 ${\dot{ε}}_{s}^{vp2}$ ：

${\dot{ε}}_{v}^{vp2} = S^{（ 2 ）} \frac{\partial Q_{2}}{\partial p^{'}} = S^{（ 2 ）} [9 (1 - \frac{3}{k_{1}}) q^{2} + 81 (\frac{9}{k_{1}} - 1) {p^{'}}^{2}],$

(30)

$\begin{array}{l} {\dot{ε}}_{s}^{vp2} = S^{（ 2 ）} {[{(\frac{\partial Q_{2}}{\partial q})}^{2} + {(\frac{1}{q} \frac{\partial Q_{2}}{\partial θ_{σ}})}^{2}]}^{1 / 2} \\ = S^{（ 2 ）} {{[6 q^{2} \sin (3 θ_{σ}) + 18 (1 - \frac{3}{k_{1}}) p^{'} q]}^{2} + {[6 q^{2} c o s (3 θ_{σ})]}^{2}}^{1 / 2} 。 \end{array}$

(31)

黏塑性功速率等于应力与应变速率乘积：

$\begin{matrix} {\dot{W}}^{vp2} = p^{'} {\dot{ε}}_{v}^{vp2} + S_{i j} {\dot{e}}_{i j}^{vp2} = p^{'} {\dot{ε}}_{v}^{vp2} + q {\dot{ε}}_{v}^{vp2} \cos (θ_{σ} - θ_{{\dot{ε}}^{vp2}}) \\ = S^{（ 2 ）} (p^{'} \frac{\partial Q_{2}}{\partial p^{'}} + q \frac{\partial Q_{2}}{\partial q}) 。 \end{matrix}$ 。

(32)

式中 $e_{i j}^{vp}$ 为黏塑性应变偏张量； $θ_{{\dot{ε}}^{vp j}}$ ( $j = 1, 2$ )分别为两个屈服面对应的应变增量洛德角,可以用 $θ_{σ}$ 来表示：

$θ_{{\dot{ε}}^{vp j}} = \arctan (\frac{\sin θ_{σ} \frac{\partial Q_{j}}{\partial q} + \cos θ_{σ} \frac{1}{q} \frac{\partial Q_{j}}{\partial θ_{σ}}}{\cos θ_{σ} \frac{\partial Q_{j}}{\partial q} - \sin θ_{σ} \frac{1}{q} \frac{\partial Q_{j}}{\partial θ_{σ}}}) (j = 1, 2) 。$

(33)

结合式（10）,（32）,得到

$\begin{matrix} {\dot{W}}^{vp2} = S^{（ 2 ）} [6 q^{3} \sin (3 θ_{σ}) + 27 (1 - \frac{3}{k_{1}}) p^{'} q^{2} + 81 (\frac{9}{k_{1}} - 1) {p^{'}}^{3}] \\ = 3 S^{（ 2 ）} Q_{2} 。 \end{matrix}$ 。

(34)

将式（25）代入式（34）中,可以求得

$S^{（ 2 ）} = \frac{1}{3 Q_{2}} \frac{m}{t_{r}} {[\frac{k - k_{t}}{E_{i} (1 - \frac{(k - k_{t})}{{(k - k_{t})}_{ult}})}]}^{\frac{1}{m}} {(W^{vp2})}^{\frac{m - 1}{m}} 。$

(35)

将式（35）代入式（30）,（31）中即可得到与第二屈服面对应的黏塑性体应变速率及黏塑性剪应变速率：

$\begin{matrix} {\dot{ε}}_{v}^{vp2} = \frac{m}{t_{r}} {[\frac{k - k_{t}}{E_{i} (1 - \frac{(k - k_{t})}{{(k - k_{t})}_{ult}})}]}^{\frac{1}{m}} {(W^{vp2})}^{\frac{m - 1}{m}} \cdot \\ \frac{3 (1 - \frac{3}{k_{1}}) q^{2} + 27 (\frac{9}{k_{1}} - 1) {p^{'}}^{2}}{2 q^{3} \sin (3 θ_{σ}) + 9 (1 - \frac{3}{k_{1}}) p^{'} q^{2} + 27 (\frac{9}{k_{1}} - 1) {p^{'}}^{3}}, \end{matrix}$

(36)

$\begin{array}{l} {\dot{ε}}_{s}^{vp2} = \frac{m}{t_{r}} {[\frac{k - k_{t}}{E_{i} (1 - \frac{(k - k_{t})}{{(k - k_{t})}_{ult}})}]}^{\frac{1}{m}} {(W^{vp2})}^{\frac{m - 1}{m}} \cdot \\ \frac{{{[6 q^{2} \sin (3 θ_{σ}) + 18 (1 - \frac{3}{k_{1}}) p^{'} q]}^{2} + {[6 q^{2} c o s (3 θ_{σ})]}^{2}}^{1 / 2}}{6 q^{3} \sin (3 θ_{σ}) + 27 (1 - \frac{3}{k_{1}}) p^{'} q^{2} + 81 (\frac{9}{k_{1}} - 1) {p^{'}}^{3}} 。 \end{array}$

(37)

1.4 双屈服面三维流变本构关系

按照双屈服面模型理论,将以上第一屈服面三维流变方程与第二屈服面三维流变方程结合起来,建立双屈服面三维流变本构关系。

根据土的应力应变特性^[24],应力偏张量主值 $S_{i}$ ( $i = 1, 2, 3$ )可由式（38）求出；主应变速率 ${\dot{ε}}_{i}$ ( $i = 1, 2, 3$ )可由式（39）求得

$S_{i} = \frac{2}{3} q \sin [θ_{σ} + \frac{(4 - 2 i) π}{3}] (i = 1, 2, 3),$

(38)

${\dot{ε}}_{i} = {\dot{e}}_{i} + {\dot{ε}}_{m} = \frac{{\dot{ε}}_{v}}{3} + {\dot{ε}}_{s} \sin [θ_{{\dot{ε}}^{vp}} + \frac{(4 - 2 i) π}{3}] (i = 1, 2, 3),$

(39)

式中, $e_{i}$ ( $i = 1, 2, 3$ )为应变偏张量主值, $ε_{m}$ 为平均应变。

根据式（1）,（2）,（39）可以求得一点主应变速率表达式：

$\begin{matrix} {\dot{ε}}_{1} = \frac{κ}{3 V_{0}} \frac{p^{'}}{p^{'}} + \frac{1}{2 G} {\dot{S}}_{1} + \frac{{\dot{ε}}_{v}^{vp1}}{3} + {\dot{ε}}_{s}^{vp1} \sin (θ_{{\dot{ε}}^{vp1}} + \frac{2 π}{3}) + \\ \frac{{\dot{ε}}_{v}^{vp2}}{3} + {\dot{ε}}_{s}^{vp2} \sin (θ_{{\dot{ε}}^{vp2}} + \frac{2 π}{3}), \end{matrix}$

(40)

$\begin{matrix} {\dot{ε}}_{2} = \frac{κ}{3 V_{0}} \frac{\dot{p^{'}}}{p^{'}} + \frac{1}{2 G} {\dot{S}}_{2} + \frac{{\dot{ε}}_{v}^{vp1}}{3} + {\dot{ε}}_{s}^{vp1} \sin (θ_{{\dot{ε}}^{vp1}}) + \\ \frac{{\dot{ε}}_{v}^{vp2}}{3} + {\dot{ε}}_{s}^{vp2} \sin (θ_{{\dot{ε}}^{vp2}}), \end{matrix}$

(41)

$\begin{matrix} {\dot{ε}}_{3} = \frac{κ}{3 V_{0}} \frac{\dot{p^{'}}}{p^{'}} + \frac{1}{2 G} {\dot{S}}_{3} + \frac{{\dot{ε}}_{v}^{vp1}}{3} + {\dot{ε}}_{s}^{vp1} \sin (θ_{{\dot{ε}}^{vp1}} - \frac{2 π}{3}) + \\ \frac{{\dot{ε}}_{v}^{vp2}}{3} + {\dot{ε}}_{s}^{vp2} \sin (θ_{{\dot{ε}}^{vp2}} - \frac{2 π}{3}) 。 \end{matrix}$

(42)

由式（40）～（42）可以求得 ${\dot{ε}}_{1}$ , ${\dot{ε}}_{2}$ , ${\dot{ε}}_{3}$ ,分别对时间进行积分,可以得到 $ε_{1}$ , $ε_{2}$ , $ε_{3}$ ,然后由下式（43）、式（44）即可分别求得

$ε_{v} = ε_{1} + ε_{2} + ε_{3},$

(43)

$ε_{s} = \frac{\sqrt{2}}{3} \sqrt{{(ε_{1} - ε_{2})}^{2} + {(ε_{2} - ε_{3})}^{2} + {(ε_{3} - ε_{1})}^{2}} 。$

(44)

式（40）～（42）适用于主应力方向恒定加卸载时的任何应力状态。对于常规三轴试验,应力满足 $σ_{2} = σ_{3}$ ,有 $θ_{σ} = - π/6$ ,由式（33）求得 $θ_{{\dot{ε}}^{vp1}} = θ_{{\dot{ε}}^{vp2}} =$ $- π/6$ 。此时对式（38）进行求导,得到

${\dot{S}}_{i} = \frac{2}{3} \dot{q} \sin [- \frac{π}{6} + \frac{(4 - 2 i) π}{3}] (i = 1, 2, 3) 。$

(45)

将式（45）及 $θ_{σ} = θ_{{\dot{ε}}^{vp1}} = θ_{{\dot{ε}}^{vp2}} = - π/6$ 代入式（40）～（42）中,得到常规三轴试验应力条件下主应变速率表达式：

${\dot{ε}}_{1} = \frac{κ}{3 V_{0}} \frac{\dot{p^{'}}}{p^{'}} + \frac{\dot{q}}{3 G} + (\frac{{\dot{ε}}_{v}^{vp1}}{3} + {\dot{ε}}_{s}^{vp1}) + (\frac{{\dot{ε}}_{v}^{vp2}}{3} + {\dot{ε}}_{s}^{vp2}),$

(46)

${\dot{ε}}_{2} = \frac{κ}{3 V_{0}} \frac{\dot{p^{'}}}{p^{'}} - \frac{\dot{q}}{6 G} + (\frac{{\dot{ε}}_{v}^{vp1}}{3} - \frac{1}{2} {\dot{ε}}_{s}^{vp1}) + (\frac{{\dot{ε}}_{v}^{vp2}}{3} - \frac{1}{2} {\dot{ε}}_{s}^{vp2}),$

(47)

${\dot{ε}}_{3} = \frac{κ}{3 V_{0}} \frac{\dot{p^{'}}}{p^{'}} - \frac{q}{6 G} + (\frac{{\dot{ε}}_{v}^{vp1}}{3} - \frac{1}{2} {\dot{ε}}_{s}^{vp1}) + (\frac{{\dot{ε}}_{v}^{vp2}}{3} - \frac{1}{2} {\dot{ε}}_{s}^{vp2}) 。$

(48)

由式（46）～（48）可求得常规三轴试验应力条件下双屈服面流变模型的体应变速率 ${\dot{ε}}_{v}$ 和剪应变速率 ${\dot{ε}}_{s}$ 为

$\begin{matrix} {\dot{ε}}_{v} = \frac{κ}{V_{0}} \frac{\dot{p^{'}}}{p^{'}} + {\dot{ε}}_{v}^{vp1} + {\dot{ε}}_{v}^{vp2} \\ = \frac{κ}{V_{0}} \frac{\dot{p^{'}}}{p^{'}} + S^{（ 1 ）} (2 p^{'} - {p^{'}}_{m}) + S^{（ 2 ）} [9 (1 - \frac{3}{k_{1}}) q^{2} + 81 (\frac{9}{k_{1}} - 1) {p^{'}}^{2}] 。 \end{matrix}$

(49)

$\begin{matrix} {\dot{ε}}_{s} = \frac{\dot{q}}{3 G} + {\dot{ε}}_{s}^{vp1} + {\dot{ε}}_{s}^{vp2} \\ = \frac{\dot{q}}{3 G} + S^{(1)} \frac{2 q}{M^{2}} + S^{(2)} [- 6 q^{2} + 18 (1 - \frac{3}{k_{1}}) p^{'} q] 。 \end{matrix}$

(50)

式中, $S^{（ 1 ）}$ 及 $S^{（ 2 ）}$ 分别由式（16）及式（35）求得。将式（49）,（50）对时间进行积分即可求出 $ε_{v}$ , $ε_{s}$ 。

2. 模型参数确定

从以上公式中可以看出,双屈服面三维流变模型的参数包括有效内摩擦角 $φ^{'}$ ,泊松比 $ν$ , $e - \ln p^{'}$ 坐标下压缩指数 $λ$ 、回弹指数 $κ$ ,次压缩指数 $ψ$ ,比容 $V_{0} (V_{0} = 1 + e_{0})$ ,第一屈服面参考时间 $t_{0}$ ,第一屈服面应力初值 ${p^{'}}_{mo}$ ,黏塑性应变初值 $ε_{vo}^{vp1}$ ,黏塑性指数 $m$ ,第二屈服面参考时间 $t_{r}$ ,剪切硬化功参数 ${(k - k_{t})}_{ult}$ , $E_{i}$ ,剪切塑性势参数 $A$ ,这些模型参数均可以由常规试验求得。

首先,以无侧限压缩试验确定泊松比 $ν$ ,以三轴固结排水剪切试验确定有效内摩擦角 $φ^{'}$ 。

其次,根据三轴等向压缩流变试验确定与第一屈服面相关的模型参数 $t_{0}$ , $λ$ , $κ$ , $ψ$ , $V_{0}$ , ${p^{'}}_{mo}$ 和 $ε_{vo}^{vp1}$ 。在三轴等压应力状态下 $q = 0$ ,只有第一屈服面引起的黏塑性应变而无第二屈服面引起的黏塑性应变。此时,双屈服面三维流变模型退化为Yin-Graham流变模型,由此可以确定与第一屈服面相关的模型参数 $t_{0}$ , $λ$ , $κ$ , $ψ$ , $V_{0}$ , ${p^{'}}_{mo}$ 和 $ε_{vo}^{vp1}$ ,具体确定方法可以参照文献[5]。Yin等^[5]研究后认为,这些参数与常用土工力学参数具有相似性,若无三轴等向压缩流变试验数据,可以参照常规24 h固结试验确定的压缩系数 $C_{c}$ 、卸载/再加载系数 $C_{r}$ 、次固结系数 $C_{α e}$ 、先期固结压力 ${p^{'}}_{c}$ 及相应应变 $ε_{vc}^{vp}$ 按如下公式近似确定：

$\begin{array}{l} κ = \frac{C_{r}}{\ln 10}, λ = \frac{C_{c}}{\ln 10} \\ {p^{'}}_{mo} = {p^{'}}_{c}, ε_{vo}^{vp1} = ε_{vc}^{vp} \\ ψ = \frac{C_{α e}}{\ln 10}, t_{0} = t_{24} 。 \end{array}}$

(51)

最后,根据三轴剪切流变试验确定与第二屈服面相关的模型参数 $t_{r}$ , $m$ , ${(k - k_{t})}_{ult}$ , $E_{i}$ 和 $A$ 。在三轴剪切流变试验中,试验测定的是总应变,它包含弹性应变、第一和第二屈服面对应的黏塑性应变三项。弹性应变可以根据弹性应变公式（2）确定；第一屈服面黏塑性应变根据上述第一屈服面对应的模型参数按照式（12）及式（17）计算得出。总应变减去弹性应变和第一屈服面对应的黏塑性应变,即可得到第二屈服面对应的黏塑性应变。按照黏塑性功公式可以获得每一时刻的黏塑性功 $W^{vp2}$ ,根据黏塑性功随时间变化数据确定第二屈服面相关的模型参数 $t_{r}$ , $m$ , ${(k - k_{t})}_{ult}$ , $E_{i}$ 和 $A$ 。具体确定方法如下：

对式（21）适当进行变形得

$\ln W^{vp2} = \ln W_{o}^{vp2} + m l n \frac{t_{a}}{t_{r}},$

(52)

其中,

$W_{o}^{vp2} = \frac{k - k_{t}}{E_{i} [1 - \frac{(k - k_{t})}{{(k - k_{t})}_{ult}}]} 。$

(53)

对式（53）适当变形得

$\frac{1}{W_{o}^{vp2}} = E_{i} \frac{1}{k - k_{t}} - \frac{E_{i}}{{(k - k_{t})}_{ult}} 。$

(54)

根据上述黏塑性功随时间变化数据,在 $l n (t_{a} / t_{r})$ - $\ln (W^{vp2})$ 坐标系中绘制数据点,根据式（52）通过线性回归获得 $m$ 及 $W_{o}^{vp2}$ 。如图5所示,不同剪应力 $q$ 可以获得不同截距值 $\ln (W_{o}^{vp2})$ 。

图 5

$\ln (W^{vp2})$ 与

$l n (t_{a} / t_{r})$ 关系图

Figure 5. Relationship between

$\ln (W^{vp2})$ and

$l n (t_{a} / t_{r})$

下载: 全尺寸图片幻灯片

然后根据式（54）,以 $1 / (k - k_{t})$ 为自变量, $1 / W_{o}^{vp2}$ 为因变量进行线性回归,获得回归直线斜率 $E_{i}$ 及截距 $E_{i} / {(k - k_{t})}_{ult}$ ,由此可以得到模型参数 $E_{i}$ 及 ${(k - k_{t})}_{ult}$ 。

在三轴试验中,根据流动法则,可以得到

$d ε_{3}^{vp2} = S^{（ 2 ）} \frac{\partial Q_{2}}{\partial σ_{3}} d t = S^{（ 2 ）} [I_{2} + I_{1} (σ_{1} + σ_{3}) - k_{1} σ_{1} σ_{3}] d t,$

(55)

$d ε_{1}^{vp2} = S^{（ 2 ）} \frac{\partial Q_{2}}{\partial σ_{1}} d t = S^{（ 2 ）} [I_{2} + I_{1} (2 σ_{3}) - k_{1} σ_{3} σ_{3}] d t 。$

(56)

在三轴压缩状态下,依据试验测定的 $d ε_{1}^{vp2}$ 和 $d ε_{3}^{vp2}$ ,定义黏塑性泊松比 $ν^{vp}$ 为

$ν^{vp} = - \frac{d ε_{3}^{vp2}}{d ε_{1}^{vp2}} 。$

(57)

将式（55）,（56）代入式（57）中,可以得到

$k_{1} = \frac{(I_{2} + I_{1} σ_{3}) (1 + ν^{vp})}{σ_{3} (σ_{1} + ν^{vp} σ_{3})} + \frac{I_{1}}{σ_{3}} 。$

(58)

在计算出 $k_{1}$ 值后,可由式（7）求出 $k$ ,可以发现 $k_{1}$ 与 $k$ 是一一对应的。试验资料表明塑性势函数参数 $k_{1}$ 与屈服函数参数 $k$ 存在线性关系,如式（11）所示,可以由此求出土样对应的 $A$ 值。

3. Fortran程序编制

通过目前广泛应用的4阶Rung-Kutta方法将本文建立的双屈服面三维流变模型中微分公式用差分公式形式表示,接着利用Fortran语言在计算机中编制计算程序,用于获得数值解。双屈服面三维流变本构模型程序在Fortran中编写思路如图6所示。

图 6 Fortran程序框图

Figure 6. Flow chart of Fortran

下载: 全尺寸图片幻灯片

4. 算例验证

上文建立了双屈服面三维流变模型并给出了模型参数确定方法及数值计算程序编写思路,本节将通过加拿大膨润土及香港重塑海相沉积土三轴固结不排水流变试验来验证模型的合理性。

4.1 加拿大膨润土流变试验

Yin^[23]针对加拿大膨润土（Canada bentonite,简称CB）进行了一系列常规三轴固结不排水流变试验。试样初始有效围压为2460 kPa,剪应力加载方式为多级加载。试验土样主要物理力学性质见表1。部分模型参数Yin^[23]已给出,见表2。

表 1 试样的物理特性指标^[23]

Table 1. Physical properties of sample

土样	重度/(kN·m^-3)	含水率/%	饱和度/%	土粒相对密度	比容V₀	泊松比 $ν$
CB	16.46	22.3	99.4	2.70	1.609	0.3

下载: 导出CSV

| 显示表格

表 2 部分模型参数^[23]

Table 2. Part of model parameters

$φ^{'}$ /(°)	$λ / V_{0}$	$κ / V_{0}$	$ψ / V_{0}$	${p^{'}}_{mo}$ /kPa	t₀/h	$ε_{vo}^{vp1}$
15	0.05	0.025	0.0025	1900.77	24	0

下载: 导出CSV

| 显示表格

当不考虑第二屈服面时,本文双屈服面流变模型退化为Yin-Graham模型,图7给出了试验实测值、双屈服面流变模型预测值及Yin-Graham模型预测值之间的对比。

图 7 实测与预测结果对比

Figure 7. Comparison between measured and predicted results

下载: 全尺寸图片幻灯片

从图7中可以发现,在三轴剪切流变试验中,当剪应力较大时,Yin-Graham模型预测的剪应变普遍偏小,并且剪应力越大,模型预测值与实测值之间差别越大,这是由于Yin-Graham模型缺少反映剪胀机制的第二屈服面导致的。为了弥补这部分变形的缺失,本文在Yin-Graham模型基础上增加反映剪胀机制的第二屈服面,对应的模型参数 $m$ , ${(k - k_{t})}_{ult}$ , $E_{i}$ 和 $A$ 可以按照第2节介绍方法确定。 $\ln (W^{vp2})$ - $l n (t_{a} / t_{r})$ 关系见图3,参数 $m$ 取图3中3条直线斜率平均值 $m$ = 0.02018。其余参数值为： ${(k - k_{t})}_{ult}$ =0.7685, $A$ =0.42, $E_{i}$ =0.0317。第二屈服面对应模型参数如表3所示。

表 3 模型参数

Table 3. Model parameters

m	(k-k_t)_ult	E_i	A	t_r/h
0.02018	0.7658	0.0317	0.42	24

下载: 导出CSV

| 显示表格

在求出模型参数后,按第3节介绍方法利用Fortran语言编制程序进行数值计算,对上述固结不排水剪切流变试验进行模拟,模拟结果如图8,9所示。

图 8 剪应变与时间关系图

Figure 8. Relationship between shear strain and time

下载: 全尺寸图片幻灯片

图 9

$p^{'}$ -

$q$ 空间有效应力路径图

Figure 9. Effective stress paths in

$p^{'}$ -

$q$ space

下载: 全尺寸图片幻灯片

从图8中可以看出,剪应变随着剪应力的增加而增加,当剪应力较大土样接近破坏时,剪应变增长速度明显加快。当剪应力给定时,在试样达到破坏前,剪应变在剪应力施加初始阶段内迅速增加,但随着时间的增长剪应变增加速度明显放缓。从图8,9中可以看出,无论是剪应变与时间关系还是 $p^{'}$ - $q$ 空间有效应力路径,基于等效时间的双屈服面三维流变模型都可以较好地拟合试验数据。图7也给出了本文所建立的双屈服面三维流变模型预测值,并与Yin-Graham模型预测值及实测值进行对比。从图7中可以发现,当剪应力水平较低时两种模型预测结果都较好；当剪应力水平较高土体接近破坏时,双屈服面三维流变模型因充分反映了剪应力对流变发展过程的影响,故拟合的更好,这是Yin-Graham流变模型没能体现的。

4.2 香港重塑海相沉积土流变试验

Zhu^[25]针对香港重塑海相沉积土（remoulded Hong Kong marine deposits,简称RHKMD）进行了一系列三轴固结不排水流变试验,试验围压为400 kPa,剪应力加载方式为单级加载。土样主要物理力学性质见表4。按照第2节介绍的方法确定模型参数,见表5。

表 4 试样物理特性指标

Table 4. Physical properties of sample

土样	含水率/%	饱和度/%	土粒相对密度	比容V₀	泊松比 $ν$
RHKMD	48.3	98	2.66	2.216	0.3

下载: 导出CSV

| 显示表格

表 5 模型参数

Table 5. Model parameters

$λ / V_{0}$	$κ / V_{0}$	$ψ / V_{0}$	${p^{'}}_{mo}$ /kPa	t₀/h	$ε_{vo}^{vp1}$
0.0793	0.018	0.0025	15.2	24	0
$φ^{'}$	m	${(k - k_{t})}_{ult}$	E_i	A	t_r/h
31.5°	0.0328	4.003	0.2565	0.58	24

下载: 导出CSV

| 显示表格

图10为剪应变实测值与模型预测值对比图,图11为实测及模型预测 $p^{'}$ - $q$ 关系对比图。从图10,11中可见,模型预测结果与实测结果较为吻合,说明基于等效时间的双屈服面三维流变模型能够较好地模拟单级加载三轴固结不排水剪切流变试验,进一步验证了本文所提模型合理性。

图 10 剪应变与时间关系图

Figure 10. Relationship between shear strain and time

下载: 全尺寸图片幻灯片

图 11

$p^{'}$ -

$q$ 空间有效应力路径图

Figure 11. Effective stress paths in

$p^{'}$ -

$q$ space

下载: 全尺寸图片幻灯片

5. 结论

本文以Yin-Graham三维流变方程作为第一屈服面流变方程,以新建立的三维流变方程作为第二屈服面流变方程,将二者相结合建立了双屈服面三维流变模型,得到以下3点结论。

（1）以Matsuoka-Nakai屈服准则为第二屈服面,根据非相关联流动法则,以黏塑性功为硬化参数,借鉴Mesri建模思路构建应力-黏塑性功-时间关系,利用等效时间法得到应力-黏塑性功-黏塑性功速率关系式,以便考虑应力历史及应力路径的作用。然后采用Perzyna过应力理论建立了反映土体剪胀特性的第二屈服面三维流变方程。

（2）根据双屈服面模型理论,以Yin-Graham三维流变方程为反映剪缩的第一屈服面流变方程,以本文新建立的三维流变方程为反映剪胀的第二屈服面流变方程,建立了双屈服面三维流变模型。新的双屈服面流变模型考虑了黏塑性应变速率效应,克服了以往基于真实时间流变模型无法考虑应力历史及应力路径的缺陷；并且考虑了土体剪缩、剪胀特性,克服了单一屈服面流变模型只能考虑剪缩（或剪胀）的缺陷。

（3）按照经典的4阶Rung-Kutta方法,通过Fortran语言,编制了本构模型计算程序。在固结不排水条件下,应用计算程序数值分析了常规三轴试验多级加载和单级加载的流变发展过程,并把计算预测值与两种不同场地的软土流变试验实测值进行了对比分析。结果表明,双屈服面三维流变模型能够较好地反映土体的流变特性。特别是可以较好地反映较高应力水平下土体接近破坏时的流变现象。

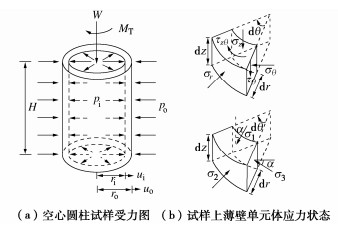

图 1 空心圆柱试样受力状态

Figure 1. Hollow cylinder sample under loads

下载: 全尺寸图片幻灯片

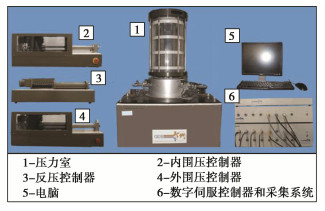

图 2 空心圆柱扭剪仪（HCA）

Figure 2. Hollow cylinder torsional apparatus

下载: 全尺寸图片幻灯片

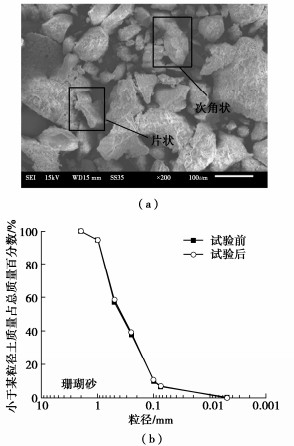

图 3 珊瑚砂颗粒电镜扫描图像及级配曲线

Figure 3. Scanning electronic microscope graphs and grain-size distribution curve of coral sand

下载: 全尺寸图片幻灯片

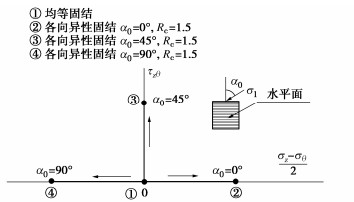

图 4 固结应力路径

Figure 4. Stress paths of consolidations

下载: 全尺寸图片幻灯片

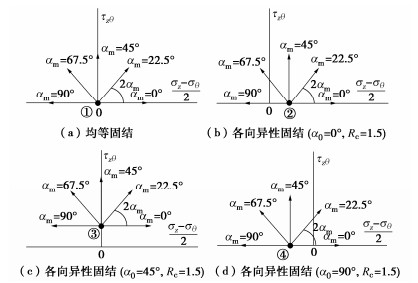

图 5 单向加载应力路径

Figure 5. Stress paths of monotonic loadings

下载: 全尺寸图片幻灯片

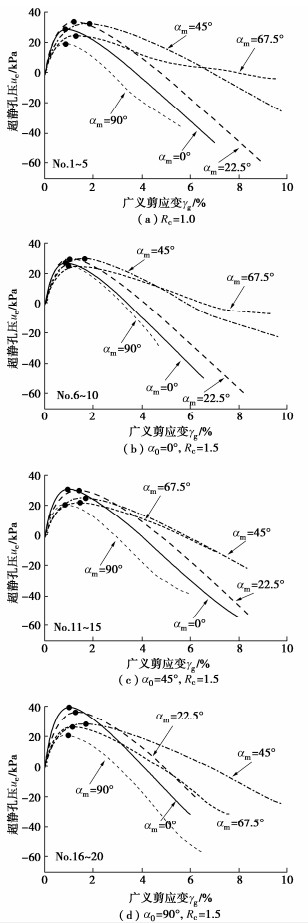

图 6 不同固结条件下饱和珊瑚砂u_e与γ_g之间的关系

Figure 6. Curves of u_e versus γ_g of saturated coral sand under various consolidation conditions

下载: 全尺寸图片幻灯片

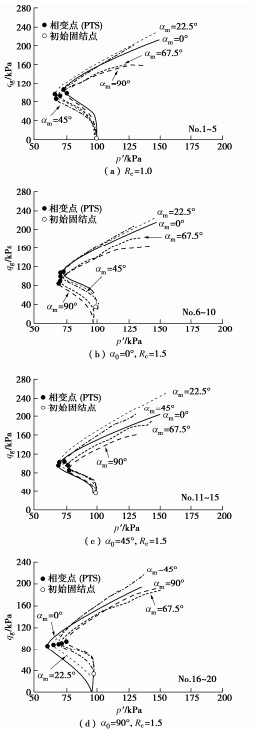

图 7 饱和珊瑚砂的有效应力路径

Figure 7. Effective stress paths of saturated coral sand

下载: 全尺寸图片幻灯片

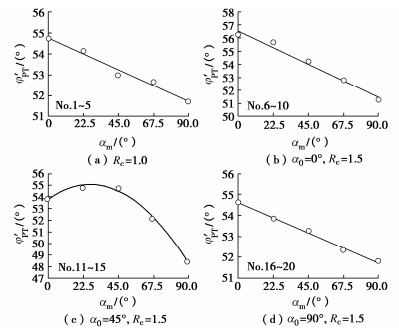

饱和珊瑚砂的 ${\varphi '_{{\text{PT}}}}$ 与 ${\alpha _{\text{m}}}$ 的关系

Curves of ${\varphi '_{{\text{PT}}}}$ versus ${\alpha _{\text{m}}}$ of saturated coral sand

下载: 全尺寸图片幻灯片

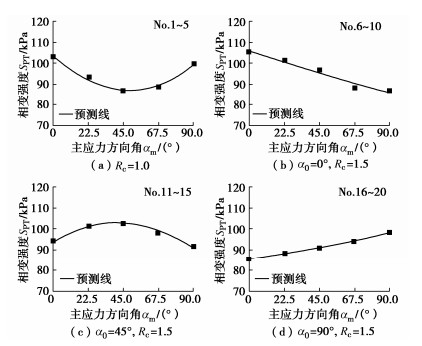

饱和珊瑚砂S_PT与 ${\alpha _{\text{m}}}$ 的关系

Curves of S_PT versus ${\alpha _{\text{m}}}$ of saturated coral sand

下载: 全尺寸图片幻灯片

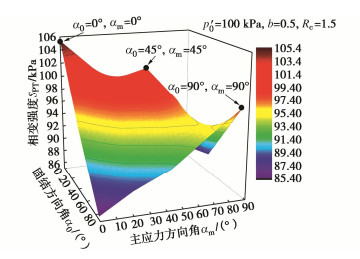

饱和珊瑚砂 ${\alpha _{\text{0}}}$ 、 ${\alpha _{\text{m}}}$ 与S_PT的关系

Relationship among ${\alpha _{\text{0}}}$ , ${\alpha _{\text{m}}}$ and S_PT of saturated coral sand

下载: 全尺寸图片幻灯片

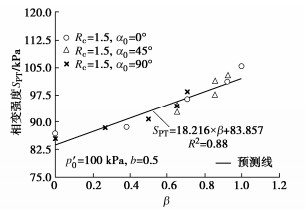

图 11 珊瑚砂S_PT与β的关系

Figure 11. Correlation between S_PT and β of saturated coral sand

下载: 全尺寸图片幻灯片

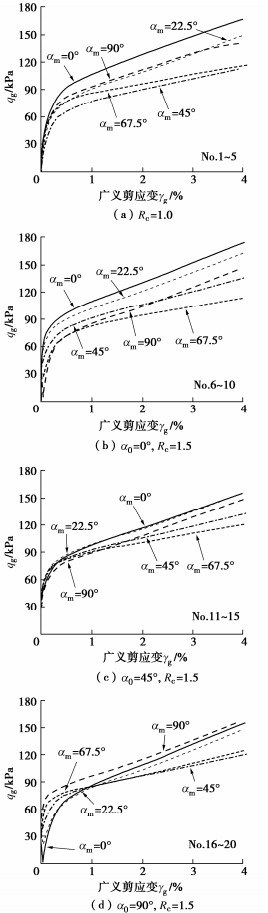

图 12 饱和珊瑚砂q_g与γ_g的关系

Figure 12. Curves of q_g versus γ_g of saturated coral sand

下载: 全尺寸图片幻灯片

表 1 试验方案

Table 1 Summary of test schemes

试验编号/No.	固结条件				加载条件		备注
试验编号/No.	${p'_0}$ /kPa	b₀	R_c	α₀/(°)	b_m	α_m/(°)	备注
1	100	—	1	—	0.5	0	均等固结
2						22.5
3						45
4						67.5
5						90
6	100	0.5	1.5	0	0.5	0	各向异性固结
7						22.5
8						45
9						67.5
10						90
11	100	0.5	1.5	45	0.5	0
12						22.5
13						45
14						67.5
15						90
16	100	0.5	1.5	90	0.5	0
17						22.5
18						45
19						67.5
20						90

下载: 导出CSV

参考文献(20)

[1]	马维嘉, 陈国兴, 李磊, 等. 循环荷载下饱和南沙珊瑚砂的液化特性试验研究[J]. 岩土工程学报, 2019, 41(5): 981–988. http://manu31.magtech.com.cn/Jwk_ytgcxb/CN/abstract/abstract17775.shtml MA Wei-jia, CHEN Guo-xing, LI Lei, et al. Experimental study on liquefaction characteristics of saturated coral sand in Nansha Islands under cyclic loading[J]. Chinese Journal of Geotechnical Engineering, 2019, 41(5): 981–988. (in Chinese) http://manu31.magtech.com.cn/Jwk_ytgcxb/CN/abstract/abstract17775.shtml
[2]	朱长歧, 陈海洋, 孟庆山, 等. 钙质砂颗粒内孔隙的结构特征分析[J]. 岩土力学, 2014, 35(7): 1831–1836. https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX201407003.htm ZHU Chang-qi, CHEN Hai-yang, MENG Qing-shan, et al. Microscopic characterization of intra-pore structures of calcareous sands[J]. Rock and Soil Mechanics, 2014, 35(7): 1831–1836. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX201407003.htm
[3]	陈海洋, 汪稔, 李建国, 等. 钙质砂颗粒的形状分析[J]. 岩土力学, 2005, 26(9): 1389–1392. doi: 10.3969/j.issn.1000-7598.2005.09.008 CHEN Hai-yang, WANG Ren, LI Jian-guo, et al. Grain shape analysis of calcareous soil[J]. Rock and Soil Mechanics, 2005, 26(9): 1389–1392. (in Chinese) doi: 10.3969/j.issn.1000-7598.2005.09.008
[4]	刘洋. 砂土的各向异性强度准则: 应力诱发各向异性[J]. 岩土工程学报, 2013, 35(3): 460–468. http://manu31.magtech.com.cn/Jwk_ytgcxb/CN/abstract/abstract14994.shtml LIU Yang. Anisotropic strength criteria of sand: stress-induced anisotropy [J]. Chinese Journal of Geotechnical Engineering, 2013, 35(3): 460–468. (in Chinese) http://manu31.magtech.com.cn/Jwk_ytgcxb/CN/abstract/abstract14994.shtml
[5]	KATO S, ISHIHARA K, TOWHATA I. Undrained shear characterstics of saturated sand under anisotropic consolidations[J]. Soils and Foundations, 2001, 41(1): 1–11. doi: 10.3208/sandf.41.1
[6]	YOSHIMINE M, ISHIHARA K, VARGAS W. Effects of principal stress direction and intermediate principal stress on undrained shear behavior of sand[J]. Soils and Foundations, 1998, 38(3): 179–188. doi: 10.3208/sandf.38.3_179
[7]	WONG R K S, ARTHUR J R F. Induced and inherent anisotropy in sand[J]. Géotechnique, 1985, 35(4): 471–481. doi: 10.1680/geot.1985.35.4.471
[8]	SATO K, YOSHIDA N. Effect of Principal stress direction on undrained cyclic shear behaviour of dense sand[C]// Proeeedings of the Ninth International Offshore and Polar Engineering Conference, 1999: 542–547. Brest.
[9]	CHEN G X, WU Q, ZHOU Z L, et al. Undrained anisotropy and cyclic resistance of saturated silt subjected to various patterns of principal stress rotation[J]. Géotechnique, 2020, 70(4): 317–331. doi: 10.1680/jgeot.18.P.180
[10]	于艺林, 张建民, 童朝霞, 等. 定轴排水剪切试验中各向异性砂土的力学响应[J]. 岩土力学, 2011, 32(6): 1637–1642. doi: 10.3969/j.issn.1000-7598.2011.06.007 YU Yi-ling, ZHANG Jian-min, TONG Zhao-xia, et al. Behavior of anisotropic mica sand under fixed principal stress axes drained shear test[J]. Rock and Soil Mechanics, 2011, 32(6): 1637–1642. (in Chinese) doi: 10.3969/j.issn.1000-7598.2011.06.007
[11]	罗强, 李晓磊, 王忠涛. 初始各向异性砂土不排水剪切特性试验研究[J]. 大连理工大学学报, 2019, 59(6): 629–637. https://www.cnki.com.cn/Article/CJFDTOTAL-DLLG201906012.htm LUO Qiang, LI Xiao-lei, WANG Zhong-tao. Experimental study of shear behavior of inherent anisotropy sand in undrained condition[J]. Journal of Dalian University of Technology, 2019, 59(6): 629–637. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-DLLG201906012.htm
[12]	杨仲轩, 李相崧, 明海燕. 砂土各向异性和不排水剪切特性研究[J]. 深圳大学学报(理工版), 2009, 26(2): 158–163. doi: 10.3969/j.issn.1000-2618.2009.02.010 YANG Zhong-xuan, LI Xiang-song, MING Hai-yan. Fabric anisotropy and undrained shear behavior of granular soil[J]. Journal of Shenzhen University (Science and Engineering), 2009, 26(2): 158–163. (in Chinese) doi: 10.3969/j.issn.1000-2618.2009.02.010
[13]	陈伟, 张吾渝, 常立君, 等. 定向剪切应力路径下击实黄土各向异性试验研究[J]. 岩石力学与工程学报, 2015, 34(增刊2): 4320–4324. https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX2015S2082.htm CHEN Wei, ZHANG Wu-yu, CHANG Li-jun, et al. Experimental study of anisotropy of compacted loess under directional shear stress path[J]. Chinese Journal of Rock Mechanics and Engineering, 2015, 34(S2): 4320–4324. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX2015S2082.htm
[14]	AGHAJANI F H, SALEHZADEH H. Anisotropic behavior of the Bushehr carbonate sand in the Persian Gulf[J]. Arabian Journal of Geosciences, 2015, 8(10): 8197–8217. doi: 10.1007/s12517-014-1758-3
[15]	HIGHT D W, GENS A, SYMES M J. The development of a new hollow cylinder apparatus for investigating the effects of principal stress rotation in soils[J]. Géotechnique, 1983, 33(4): 355–383. doi: 10.1680/geot.1983.33.4.355
[16]	CHEN G X, ZHOU Z L, PAN H, et al. The influence of undrained cyclic loading patterns and consolidation states on the deformation features of saturated fine sand over a wide strain range[J]. Engineering Geology, 2016, 204: 77–93. doi: 10.1016/j.enggeo.2016.02.008
[17]	Standard Test Methods for Minimum Index Density and Unit Weight of Soils and Calculation of Relative Density: ASTM D. 4254—14[S]. 2006.
[18]	Standard Test Methods for Maximum Index Density and Unit Weight of Soils Using a Vibratory Table: ASTM D. 4253—14[S]. 2006.
[19]	土的工程分类标准: GB/T 50145—2007[S]. 2008. GB/T 50145— 2007 Standard for Engineering Classification of Soil[S]. 2008. (in Chinese)
[20]	孙宗勋. 南沙群岛珊瑚砂工程性质研究[J]. 热带海洋学报, 2000, 19(2): 1–8. doi: 10.3969/j.issn.1009-5470.2000.02.001 SUN Zong-xun. Engineering properties of coral sands in Nansha Islands[J]. Tropic Oceanology, 2000, 19(2): 1–8. (in Chinese) doi: 10.3969/j.issn.1009-5470.2000.02.001

施引文献(22)

期刊类型引用(12)

1.	赵明凯，孔德森，滕森，邓美旭. 应力作用下岩石介质两相流束缚流体饱和度分形预测模型研究. 岩土工程学报. 2024(04): 871-879 . 本站查看
2.	叶美娜，仲海书，张震，李保珠，田向盛，张英. 甘肃早子沟金矿典型岩石微观结构特征及其渗透性研究. 地质与勘探. 2024(06): 1142-1152 . 百度学术
3.	孔德森，赵明凯，时健，滕森. 基于分形维数特征的岩石介质气-水相对渗透率预测模型研究. 岩土工程学报. 2023(07): 1421-1429 . 本站查看
4.	王萌，于群丁，肖源杰，华文俊，李文奇. 振动荷载下不同级配的基床粗粒土填料孔隙连通性特征研究. 中南大学学报(自然科学版). 2023(11): 4436-4448 . 百度学术
5.	周新超，马小晶，廖翔云，齐思维，李宏煜. 磨料水射流冲击孔隙岩体的SPH模拟研究. 岩土工程学报. 2022(04): 731-739 . 本站查看
6.	朱维耀，李华，邓庆军，马启鹏，刘雅静. 多孔介质细观流动理论研究进展. 工程科学学报. 2022(05): 951-962 . 百度学术
7.	李博，王晔，邹良超，杨磊. 岩石裂隙内浆液–水两相流可视化试验与驱替规律研究. 岩土工程学报. 2022(09): 1608-1616+2-3 . 本站查看
8.	张兴昊，林丹彤，胡黎明. 基于等效孔隙网络模型的水动力弥散数值模拟. 清华大学学报(自然科学版). 2022(12): 1906-1914 . 百度学术
9.	叶曾云，郑芳云，谈勋勋，石旺. 干密度对花岗岩全风化土的渗流特性研究. 建筑施工. 2022(10): 2482-2486+2494 . 百度学术
10.	王志兵，谈勋勋，王远，孙广，刘金明. 不同压实度花岗岩残积土的渗流模拟. 科学技术与工程. 2021(14): 5913-5921 . 百度学术
11.	蔡沛辰，阙云，李显. 非饱和花岗岩残积土水-气两相驱替过程数值模拟. 水文地质工程地质. 2021(06): 54-63 . 百度学术
12.	蔡沛辰，阙云，李显. 虚拟仿真APP开发在土体孔隙细观两相渗流研究中的应用. 水资源与水工程学报. 2021(06): 207-214 . 百度学术
