Variable cross-sectional pore model to describe hydraulic conductivity and water retention behaviors of geotechnical materials
-
摘要: 为研究孔隙变截面特征对岩土介质渗透及持水特性的影响,先构建了圆柱形孔喉-大孔隙联合体组成的变截面孔隙模型。其次,假定孔径分布服从分形分布,基于构建的变截面孔隙模型推得岩土介质的饱和渗透系数函数、相对渗透系数函数及滞回持水曲线的理论表达式。最后,利用已有文献中4种砂岩、8种土的饱和-非饱和渗透试验以及3种土的减、增湿持水试验（含一种黏土的补充持水试验）结果分别验证了理论表达式在表征饱和渗透率与孔隙率关系、相对渗透系数与有效饱和度关系以及滞回持水特性时的有效性,通过计算饱和渗透率及相对渗透系数的预测值与其实测值之间的均方根偏差,发现理论表达式在描述4种砂岩和8种土的饱和-非饱和渗透特性时优于Kozeny-Carman公式和Assouline模型。Abstract: To investigate the contribution of their non-uniform cross-section to hydraulic conductivity and water retention behaviours for geotechnical materials, the pores can be simplified as variable cross-sectional assembly of cylindrical macro-pores with pore throats. In addition, this variable cross-sectional pore model can provide theoretical expressions for both the saturated-relative hydraulic conductivity functions and the water retention curves based on a fractal pore size distribution. Finally, these theoretical expressions are validated against both the saturated-unsaturated permeability data for four sandstones and eight soils and the hysteretic water retention data (including the supplementary water retention tests on a clay) for three soils in the previous literatures. The results of RMSD between the predicted and the measured values of saturated permeability and relative hydraulic conductivity show that these new expressions are superior to Kozeny-Carman equation and Assouline model for describing the evolution of saturated permeability with porosity and the relation of relative hydraulic conductivity with effective degree of saturation.
-
0. 引言
中国城市轨道交通近年来迅猛发展，已经成为市政基础设施的主要组成之一，随之而来的深基坑工程由于建设条件越来越复杂，常常出现自身安全性与周边环境稳定性的破坏。兰州市东西狭长而南北窄的带状分布严重阻碍了市区交通的运输[1]，为此规划的地铁线网在施工中碰到了西北地区特殊的富水红砂岩层，其工程性质差别很大，压实胶结作用差，揭露后极易发生风化，未扰动前力学性质较好，遇水扰动后强度快速衰退，崩解成流塑形的散沙，从而引发诸多地质工程问题[2-5]，而地铁深基坑支护结构的设计目前仍处在施工探索和实践的阶段。兰州地铁各车站基坑的红砂岩地层岩性差异非常大，若不对红砂岩分类并针对性地进行支护结构设计和地下水处理，将导致基坑被水浸泡、坑壁涌水涌砂等一系列工程问题。定西路站基坑内的红砂岩地层遇水具有典型的崩解特性，与之相应的基坑支护和地下水治理方案的研究刻不容缓。
国内外学者对深基坑支护结构的力学与变形特性已经做了大量的工作[6-10]，但都没有针对兰州地区特殊红砂岩地层的深入研究。本文依托定西路站车站深基坑工程，对开挖过程中的监测数据和Midas GTS的数值模拟结果对比分析，验证支护方案设计的合理性，研究结果可为类似红砂岩分布地区基坑支护结构设计提供技术支持。
1. 工程概况
1.1 车站概况
定西路车站轴线近南北向分布，车站总长185 m，标准段宽约23.3 m，底板埋深24.33~24.73 m，主体基坑施工方式为明挖法。车站两侧密集的建筑物加大了围护结构的受力，对基坑支护产生了不利影响。
1.2 地质及水文条件
场地45.0 m勘探深度范围内各地层的岩性及埋藏条件如表 1。车站地下水为潜水，卵石层为主要含水层，埋深为5.0~11.0 m，其下第三系粉砂岩成岩作用差，岩层内存在与卵石层相通的裂隙水。
表 1 岩土参数Table 1. Geotechnical parameters地层 层厚/m 重度/(kN·m-3) 黏聚力/kPa 内摩擦角/(°) 渗透系数/(m·d-1) 黄土状土 0.7~10.2 18.3 17 20 5.0~8.0 卵石 5.0~11.0 21.0 0 40 25.8~35.3 强风化砂岩 5.7~10.8 20.7 30 33 2.1~2.9 中风化砂岩 未穿透 21.3 40 38 0.5~1.0 1.3 支护结构方案
车站场地砂岩层渗透性较小、流通性差，降水周期短会导致层间滞水，坑壁渗水将引发强风化粉砂岩崩解，给基坑侧壁安全带来极大的风险，场地特有的水文地质条件和岩土工程问题要求车站基坑的支护结构兼具支承及止水能力。
车站结构形式为地下二层单柱双跨箱型框架结构，综合考虑经济性和安全性，该站基坑采用咬合桩加内支撑支护。桩墙由Φ1000@1400 mm的C35钢筋混凝土钻孔灌注桩与Φ800@1400 mm的C15素混凝土旋喷桩咬合而成，咬合深度为200 mm，桩长24.118 m。标准段沿竖向布置三道内支撑，钢筋混凝土撑水平间距约6 m，钢管撑水平间距为3 m，支护结构如图 1所示。
2. 现场测试与分析
2.1 监测方案
根据《城市轨道交通工程监测技术规范》（GB50911—2013）制定监测方案，各监测项目及控制值如表 2，监测点平面布置如图 2。
表 2 基坑监测项目及控制值Table 2. Foundation pit monitoring items and control values监测项目 累计绝对值/mm 累计开挖深度/% 变化速率/(m·d-1) 周边地表沉降 30 0.20 3 建筑物沉降 30 0.20 3 支撑轴力 轴力设计值 2.2 基坑周边地表沉降分析
地表沉降监测点DB10-1、DB10-2和DB10-3随时间的变化关系曲线如图 3。由图 3可得，各监测点的地表累计沉降量随着基坑开挖深度增大上下波动，但总体上都在增大。开挖初期，最大沉降的位置离基坑边缘较近，随着基坑开挖深度增加，距离基坑边缘较远的DB10-3沉降值更大，说明此时坑外土体向内倾斜对地表沉降产生的影响比内支撑的抑制作用大。
随着施工的进行，基坑周边地表起伏变化。基坑开挖是卸荷过程，开挖初期内支撑未支护时，地表沉降。6月17日左右，第一道钢支撑施工完成，支护桩后的土体受到朝基坑外的挤压，地表出现较小的隆起现象。随着开挖深度增大，地表再次沉降，7月15日，第二道钢支撑施工完成，地表再次隆起。DB10-3的最大沉降值为12.28 mm，远小于控制值30 mm，表明基坑支护安全有效，基坑开挖对周边地表的影响在可控范围内。
2.3 基坑周边建筑物沉降分析
某栋楼四角监测点CJ-12、CJ-13、CJ-14和CJ-15的累计沉降值随时间的变化关系曲线如图 4。可知随着基坑开挖建筑物整体上在沉降，5月13日第一道支撑施工完成，建筑物向上隆起，6月17日第二道支撑施工后，建筑物整体发生微小的隆起变形，之后各监测点均表现为沉降，7月15日第三道支撑完成后，建筑物的沉降逐渐趋于平稳。
距离基坑边缘较近的监测点CJ-12和CJ-13，变化曲线基本一致，较远的CJ-14和CJ-15的变化趋势相似，前者的沉降值整体上大于后者，可见基坑开挖对周边建筑物产生的影响随着距离的增加而减小。各测点在监测期得最大沉降量分别为6.29，5.42，4.73，3.72 mm，远小于控制值30 mm，表明内支撑可有效减小基坑周边建筑物沉降。
2.4 内支撑轴力分析
基坑原设计为三道钢支撑，轴力设计值分为721，1847，1616 kN。监测点ZL07的三道内支撑轴力随时间的变化曲线如图 5。随着基坑开挖，三道支撑的轴力变化先上下起伏，在开挖完成后逐渐趋于稳定，可能与开挖深度不相等、内支撑预应力损失、间歇性施工等原因有关。5月13日第一道钢筋混凝土支撑施工完成，由于混凝土的收缩，使之受到943 kN的初始压应力。6月17日第二道支撑完成后，钢筋混凝土支撑的轴力明显下降，这是因为第二道支撑分担了基坑内土层卸荷产生的压力。7月15日第三道支撑完成，第一、二道支撑的轴力明显减小，之后三道支撑承担的围护桩后的土压力随基坑开挖深度增加越来越大，轴力也逐渐增大。
第一道支撑的轴力监测值始终大于设计值，其中最大值为1691 kN，超过设计值的135%，故实际施工中用钢筋混凝土支撑代替了钢支撑。第二道支撑轴力最大值为1367 kN，轴力利用率较高。第三道支撑最大值为598 kN，轴力最大利用率为37%，设计偏保守。开挖过程未出现支撑破坏及基坑变形过大等现象，表明基坑支撑设计还有很大的优化空间，可进一步加强安全与经济的统一性。
3. 数值模拟及对比分析
3.1 模型及边界条件
选取14~20轴之间的基坑标准段建立Midas GTS有限元模型，模型尺寸为100 m×48 m×60 m，网格划分如图 6。将模型涉及的土层简化为4层，岩土体采用修正莫尔-库仑（MMC）模型，支护结构采用弹性本构模型。根据基坑开挖步骤定义施工阶段如表 3。
表 3 开挖工况Table 3. Excavation conditions工况 时间 施工状态 1 开始开挖—2018-05-13 开挖深度2.4 m，第一道钢筋混凝土支撑施工完成 2 2018-05-13—2018-06-17 开挖深度9.7 m，第一道钢支撑施工完成 3 2018-06-17—2018-07-15 开挖深度15.75 m，第二道钢支撑施工完成 4 2018-07-15—2018-07-29 开挖深度20.22 m，防水垫层已浇筑，底板钢筋施工 3.2 基坑周边地表沉降对比分析
对比地表沉降监测点DB10-1的模拟值与监测值，如图 7所示。可知模拟值整体上小于实测值，这是由于模拟计算的条件比较理想，简化了土层，假设开挖在降水完成后进行，且未考虑基坑周围可能出现临时堆载等不确定因素，但两条曲线总体的变化趋势一致，说明模拟计算的各参数选取较为合理。实测最大值为-2.17 mm，模拟最大值为-1.5 mm，均远小于控制值-30 mm，由于咬合桩加内支撑的支护结构刚度大，且同一时间的开挖段较短，对支护墙后的红砂岩地层扰动小，因此基坑周边地表累计沉降值远小于控制值。
3.3 内支撑轴力对比分析
选取建模区域内的支撑轴力监测点ZL07，对比第一道支撑的模拟数据和监测数据如图 8。由图可知，两条曲线的变化趋势基本一致，各工况下轴力的模拟值都小于监测值，可能与建模条件较为理想、忽略了实际施工中基坑周边施工机具堆载等情况有关。由于钢筋混凝土支撑的刚度大，整个开挖过程支撑和基坑都未出现过大的变形。
4. 结论
（1）基坑开挖初期距离基坑边缘较近的位置地表沉降量更大，随着开挖深度增加较远位置的沉降量更大；基坑周边地表竖向位移随施工过程呈现沉降-隆起-沉降的起伏变化；内支撑可有效减小基坑周边建筑物沉降。
（2）第一道支撑的轴力始终大于设计值，第二道的轴力利用率高，第三道设计偏保守，支护结构设计可进一步优化，做到经济性和安全性相统一。
（3）各施工监测项目结果与数值模拟结果随时间的变化趋势一致，表明有限元软件可预测深基坑工程可能存在问题并优化支护方案。
（4）开挖过程未出现支撑破坏及基坑变形过大等现象，说明针对定西路车站红砂岩地层岩性条件下的深基坑支护结构合理有效，设计思路对后续兰州地铁同类型红砂岩基坑支护有指导作用。
-
![]()

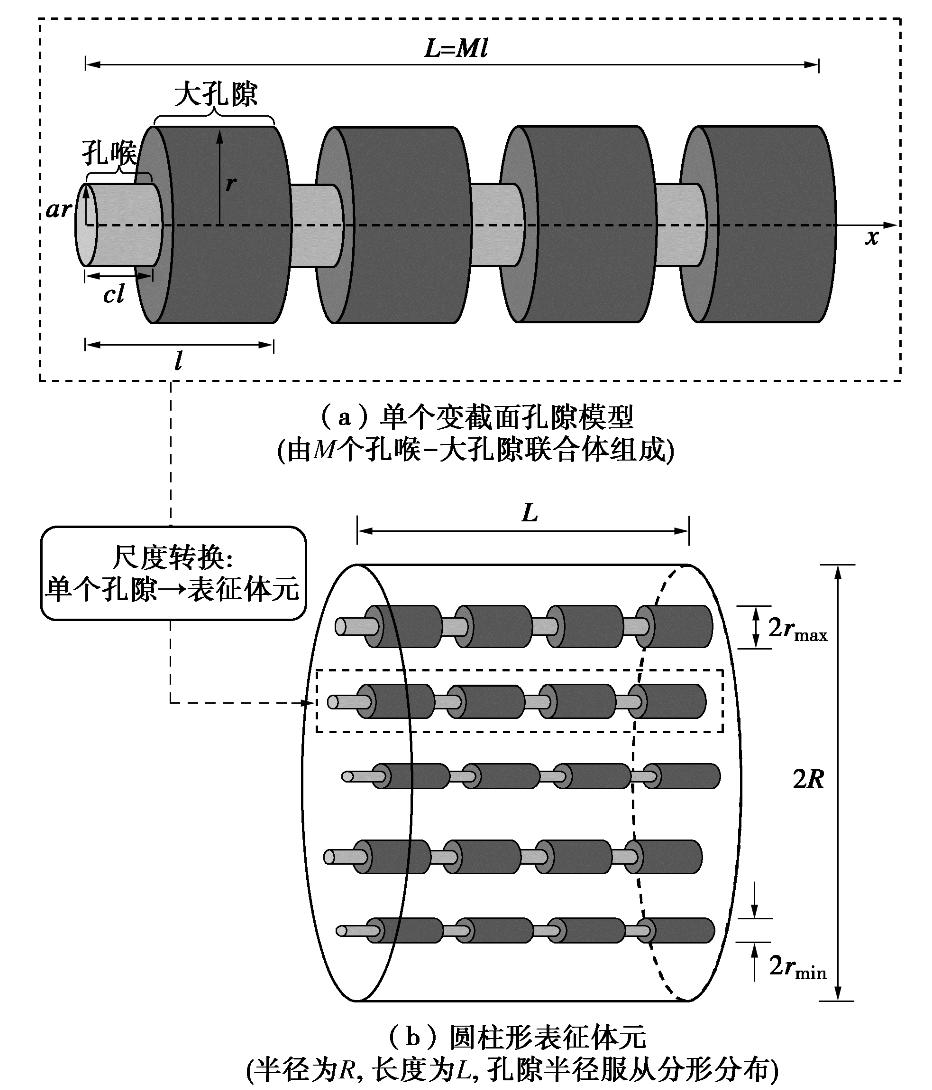

图 1 岩土介质的圆柱形表征体元及其中单个变截面孔隙的几何参数
Figure 1. Geometries of cylinder representative elementary volume and a single variable cross-sectional pore for geomaterials
![]()

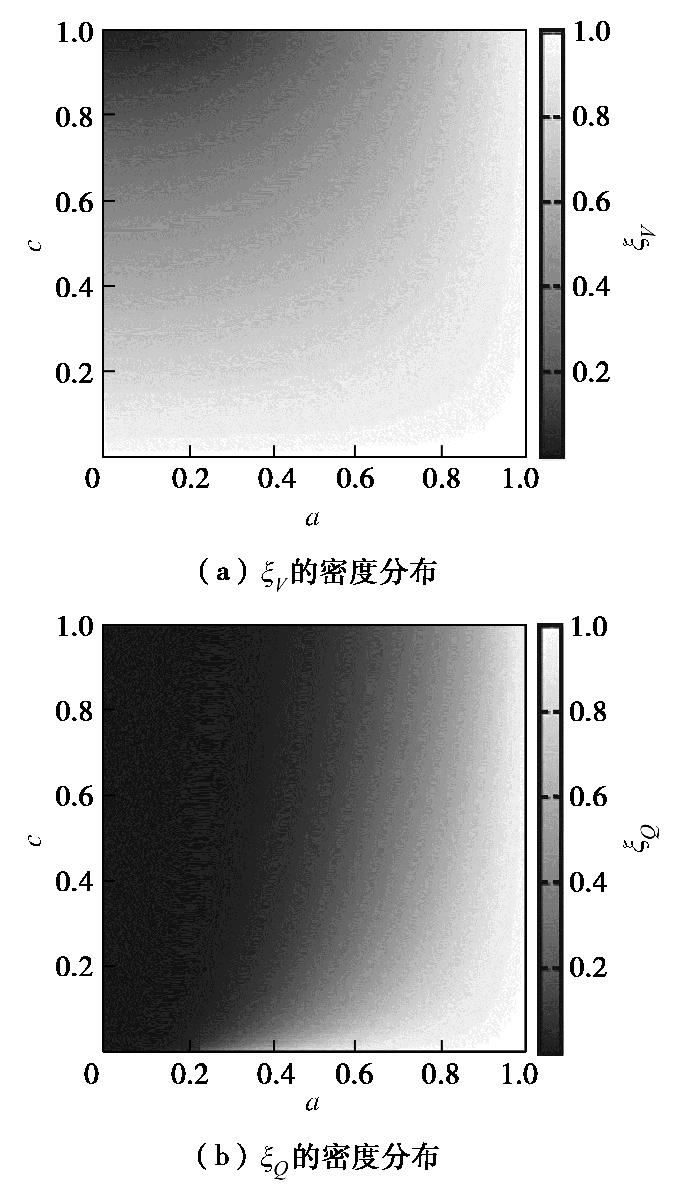

图 2 孔隙体积和流量控制参数（
和 ）的密度图 Figure 2. Density plots of volume and flow rate parameters for pore (
and ) ![]()
![]()
![]()

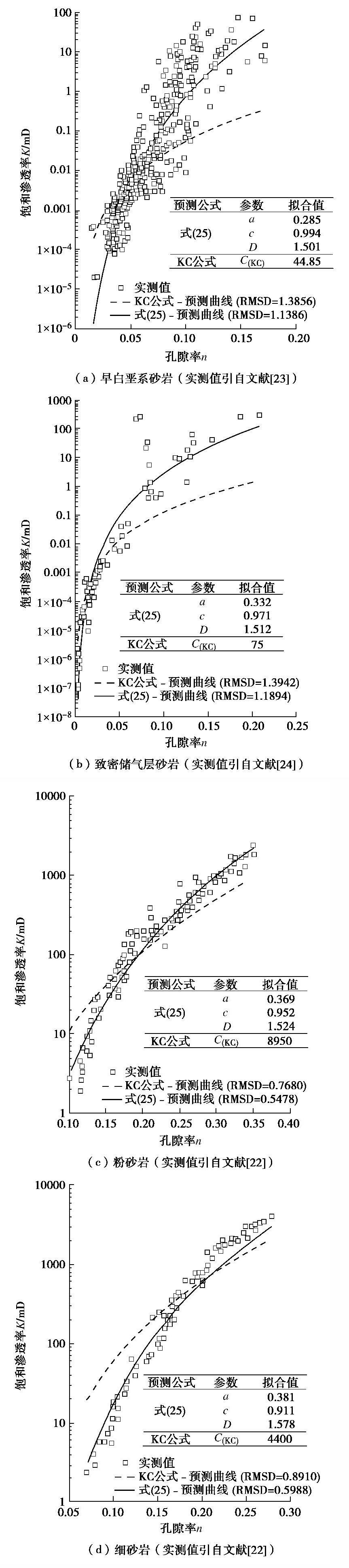

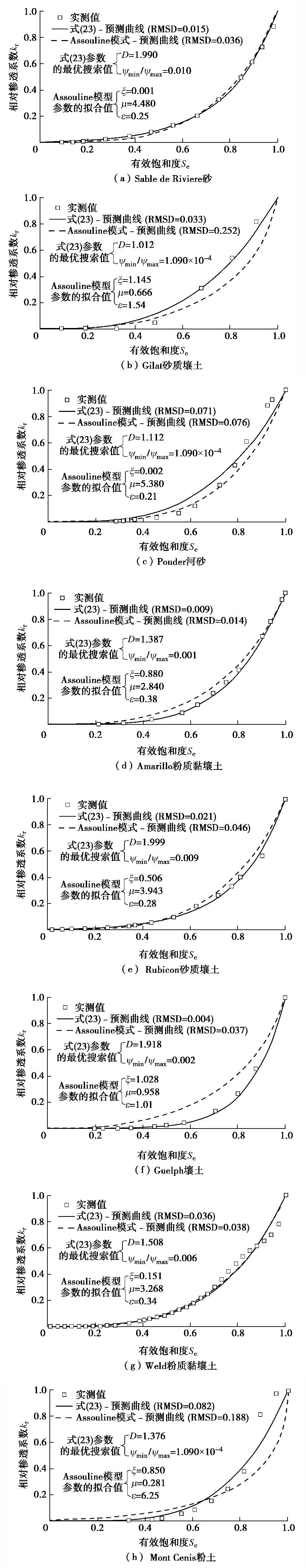

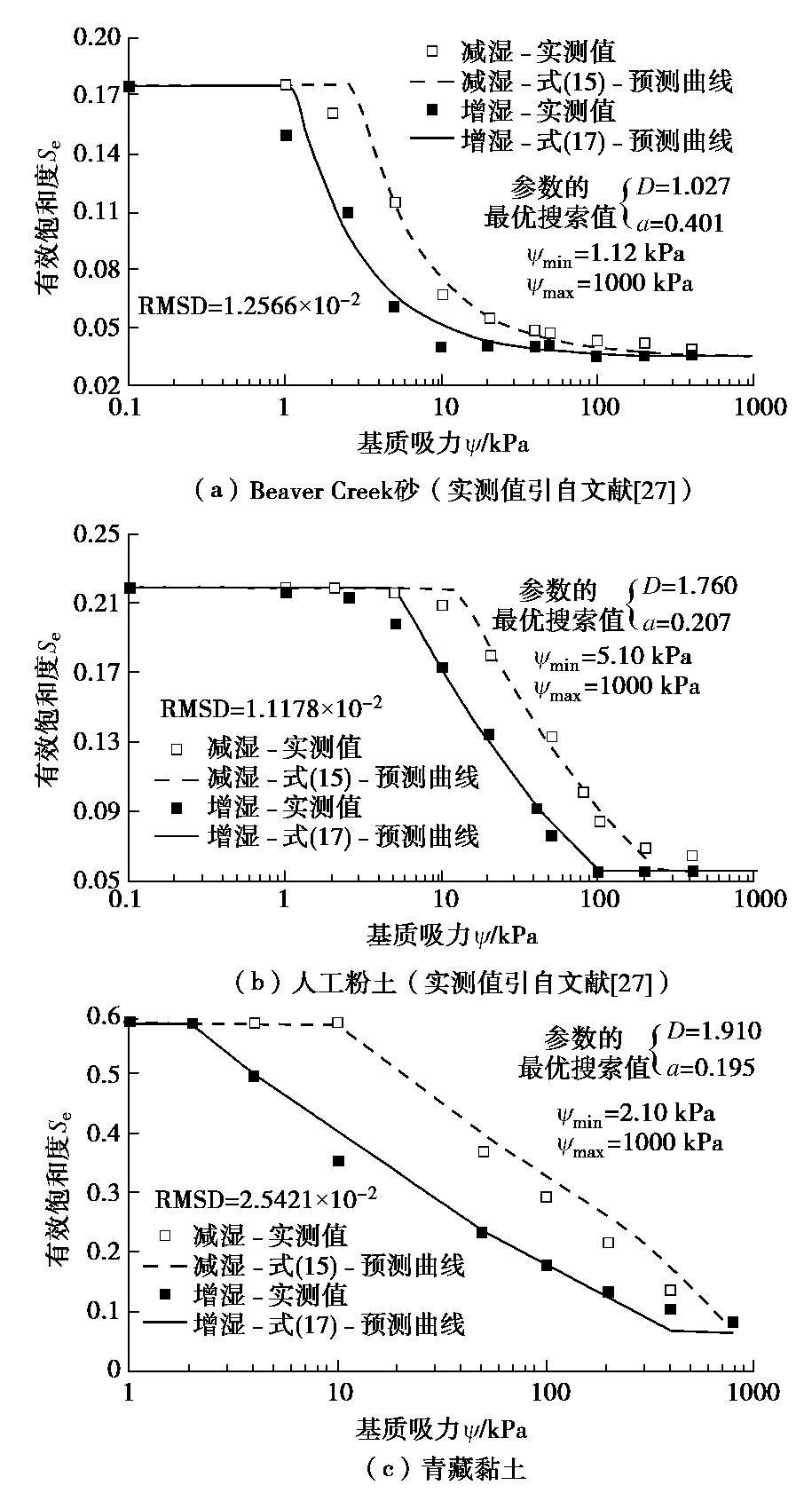

图 5 Beaver Creek砂、人工粉土和青藏黏土的滞回持水实测数据与式（15）和式（17）的预测曲线
Figure 5. Predictions of Eqs. (15) and (17) in comparison with hysteretic water retention data of Beaver Creek sand, processed silt and Qinghai-Tibet clay
-

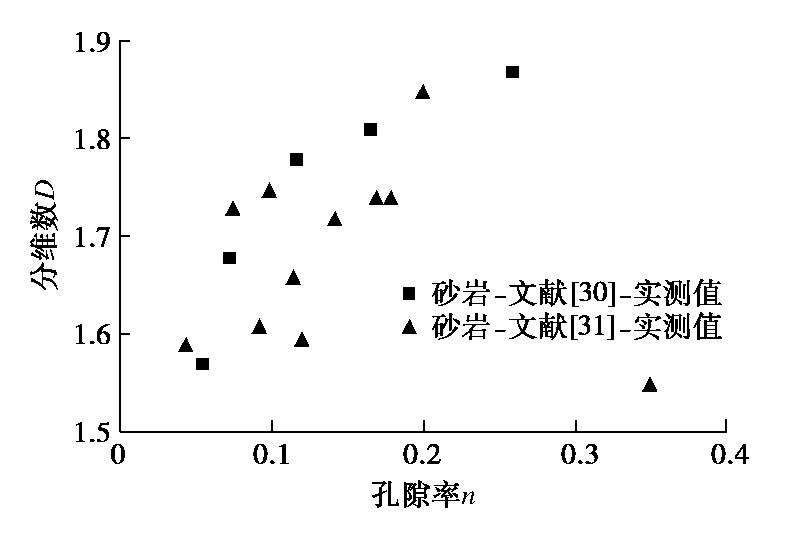

[1] CHAPUIS R P, AUBERTIN M. On the use of the Kozeny-Carman equation to predict the hydraulic conductivity of soils[J]. Canadian Geotechnical Journal, 2003, 40(3): 616-628. doi: 10.1139/t03-013
[2] TAIBI S, BICALHO K V, SAYAD-GAIDI C, et al. Measurements of unsaturated hydraulic conductivity functions of two fine-grained materials[J]. Soils and Foundations, 2009, 49(2): 181-191. doi: 10.3208/sandf.49.181
[3] MUALEM Y. A new model for predicting the hydraulic conductivity of unsaturated porous media[J]. Water Resources Research, 1976, 12(3): 513-522. doi: 10.1029/WR012i003p00513
[4] ASSOULINE S. A model for soil relative hydraulic conductivity based on the water retention characteristic curve[J]. Water Resources Research, 2001, 37(2): 265-271. doi: 10.1029/2000WR900254
[5] ASSOULINE S, TESSIER D, BRUAND A. A conceptual model of the soil water retention curve[J]. Water Resources Research, 1998, 34(2): 223-231. doi: 10.1029/97WR03039
[6] HU R, CHEN Y F, LIU H H, et al. A relative permeability model for deformable soils and its impact on coupled unsaturated flow and elasto-plastic deformation processes[J]. Science China-Technological sciences, 2015, 58(11): 1971-1982. doi: 10.1007/s11431-015-5948-3
[7] YU B M, LI J H, LI Z H, et al. Permeabilities of unsaturated fractal porous media[J]. International Journal of Multiphase Flow, 2003, 29(10): 1625-1642. doi: 10.1016/S0301-9322(03)00140-X
[8] 徐永福, 黄寅春. 分形理论在研究非饱和土力学性质中的应用[J]. 岩土工程学报, 2006, 28(5): 635-638. doi: 10.3321/j.issn:1000-4548.2006.05.017 XU Yong-fu, HUANG Yin-chun. Fractal-textured soils and their unsaturated mechanical properties[J]. Chinese Journal of Geotechnical Engineering, 2006, 28(5): 635-638. (in Chinese) doi: 10.3321/j.issn:1000-4548.2006.05.017
[9] DOUSSAN C, RUY S. Prediction of unsaturated soil hydraulic conductivity with electrical conductivity[J]. Water Resources Research, 2009, 45(10): W10408.
[10] TOKUNAGA T K. Hydraulic properties of adsorbed water films in unsaturated porous media[J]. Water Resources Research, 2009, 45(6): W06415.
[11] JERAULD G R, SALTER S J. The effect of pore-structure on hysteresis in relative permeability and capillary pressure: pore-level modeling[J]. Transport in Porous Media, 1990, 5(2): 103-151. doi: 10.1007/BF00144600
[12] NG C W W, PANG Y W. Experimental investigations of the soil-water characteristics of a volcanic soil[J]. Canadian Geotechnical Journal, 2000, 37(6): 1252-1264. doi: 10.1139/t00-056
[13] FENG M, FREDLUND D G. Hysteretic influence associated with thermal conductivity sensor measurements[C]//Proceedings of the 52nd Canadian Geotechnical Conference, 1999, Regina: 651-657.
[14] MUALEM Y, BERIOZKIN A. General scaling rules of the hysteretic water retention function based on Mualem's domain theory[J]. European Journal of Soil Science, 2009, 60(4): 652-661. doi: 10.1111/j.1365-2389.2009.01130.x
[15] LIU Y, PARIANGE J Y, STEENHUIS T S. A soil water hysteresis model for fingered flow data[J]. Water Resources Research, 1995, 31(9): 2263-2266. doi: 10.1029/95WR01649
[16] WEI C F, DEWOOIKAR M M. Formulation of capillary hysteresis with internal state variables[J]. Water Resources Research, 2006, 42(7): W07405.
[17] ZHOU A N. A contact angle-dependent hysteresis model for soil-water retention behavior[J]. Computers and Geotechnics, 2013, 49(4): 36-42.
[18] BOUSFIELD D W, KARLES G. Penetration into three- dimensional complex porous structures[J]. Journal of Colloid and Interface Science, 2004, 270(2): 396-405. doi: 10.1016/j.jcis.2003.10.017
[19] YU B M, LI J H. Some fractal characters of porous media[J]. Fractals, 2001, 9(3): 365-372. doi: 10.1142/S0218348X01000804
[20] CARSEL R F, PARRISH R S. Developing joint probability distributions of soil water retention characteristics[J]. Water Resources Research, 1988, 24(5): 755-769. doi: 10.1029/WR024i005p00755
[21] VAN GENUCHTEN M T. A closed-form equation for predicting the hydraulic conductivity of unsaturated soils[J]. Soil Science Society of America Journal, 1980, 44(5): 892-898. doi: 10.2136/sssaj1980.03615995004400050002x
[22] CHILINDAR G V. Relationship between porosity, permeability and grain size distribution of sands and sandstones[C]//Proceedings of Deltaic and Shallow Marine Deposits, 1964, New York: 71-75.
[23] LUFFEL D L, HOWARD W E, HUNT E R. Travis Peak core permeability and porosity relationships at reservoir stress[J]. SPE Formation Evalaution, 1991, 16(3): 310-318.
[24] HIRST J P P, DAVIS N, PALMER A F, et al. The tight gas challenge: appraisal results from the Devonian of Algeria[J]. Petroleum Geoscience, 2001, 7(1): 13-21. doi: 10.1144/petgeo.7.1.13
[25] MUALEM Y. A Catalogue of the Hydraulic Properties of Unsaturated Soil[R]. Haifa: Technion-Israel Institute of Technology, 1974.
[26] LERMAN P M. Fitting segmented regression models by grid search[J]. Journal of the Royal Statistical Society Series C: Applied Statistics, 1980, 29(1): 77-84.
[27] PHAM H Q, FREDLUND D G, BARBOUR S L. A practical model for the soil-water characteristic curve for soils with negligible volume change[J]. Géotechnique, 2003, 53(2): 293-298. doi: 10.1680/geot.2003.53.2.293
[28] LINDQUIST W B, VENKATARANGAN A, DUNSMUIR J, et al. Pore and throat size distributions measured from synchrotron X-ray tomographic images of Fontainebleau sandstones[J]. Journal of Geophysical Research, 2000, 105(B9): 21509-21527. doi: 10.1029/2000JB900208
[29] DONG H, BLUNT M J. Pore-network extraction from micro- computerized-tomography images[J]. Physical Review E, 2009, 80(3): 1-11.
[30] KROHN C E, THOMPSON A H. Fractal sandstone pores: automated measurements using scanning-electron-microscope images[J]. Physical Review B, 1986, 33(9): 6366-6374. doi: 10.1103/PhysRevB.33.6366
[31] SMIDT J M, MONRO D M. Fractal modeling applied to reservoir characterization and flow simulation[J]. Fractals, 1998, 6(4): 401-408. doi: 10.1142/S0218348X98000444
