含石率对土石混合体–基岩界面剪切力学特性的影响

杨忠平; 李进; 蒋源文; 胡元鑫; 赵亚龙

doi:10.11779/CJGE202108009

含石率对土石混合体–基岩界面剪切力学特性的影响 English Version

杨忠平^{1, 2, 3,},
李进^{1, 2, 3},
蒋源文^{1, 2, 3},
胡元鑫⁴,
赵亚龙^{1, 2, 3}

1.
重庆大学土木工程学院,重庆　400045
2.
重庆大学煤矿灾害动力学与控制国家重点实验室,重庆　400045
3.
库区环境地质灾害防治国家地方联合工程研究中心（重庆）,重庆400045
4.
渝武机场建设指挥部,重庆　401120

基金项目:

国家重点研发计划项目 2018YFC1504802

国家自然科学基金项目 41772306

中央高校基本科研业务费项目 2019CDXYTM0032

详细信息

作者简介:
杨忠平(1981— ),男,博士,教授,博士生导师,主要从事环境岩土与边坡稳定性方面的教学与研究工作。E-mail：yang-zhp@163.com

中图分类号: TU43
计量
- 文章访问数: 296
- HTML全文浏览量: 28
- PDF下载量: 263
出版历程
- 收稿日期: 2020-12-24
- 网络出版日期: 2022-12-02
- 刊出日期: 2021-07-31

Influences of stone content on shear mechanical properties of soil-rock mixture-bedrock interface

YANG Zhong-ping^{1, 2, 3,},
LI Jin^{1, 2, 3},
JIANG Yuan-wen^{1, 2, 3},
HU Yuan-xin⁴,
ZHAO Ya-long^{1, 2, 3}

1.
School of Civil Engineering, Chongqing University, Chongqing 400045, China
2.
State Key Laboratory of Coal Mine Disaster Dynamics and Control, Chongqing University, Chongqing 400045, China
3.
National Joint Engineering Research Center for Prevention and Control of Environmental Geological Hazards in the TGR Area, Chongqing University, Chongqing 400045, China
4.
Headquarters of Chongqing Yuwu Airport, Chongqing 401120, China

摘要

摘要: 土石混合体与基岩接触界面是高填方体边坡和天然斜坡失稳不容忽视的潜在滑移面。通过室内大型直剪试验和离散元数值模拟探究了含石率对土石混合体—基岩界面剪切力学特性的影响及接触面剪切破坏机理。结果表明：土石混合体—基岩界面的剪应力–剪切位移曲线随法向压力的增大有由应变软化向应变硬化转变的趋势；剪应力–剪切位移曲线出现“V型跳跃”主要与颗粒破碎、转动和翻越有关；土石混合体—基岩界面抗剪强度和抗剪强度指标随含石率的增加先增大后减小,存在着最优含石率,但内摩擦角φ变化不大,在38°左右波动；剪切带的分布和形态受含石率和法向压力影响显著,法向压力和含石率越高,剪切带就越厚；剪切带内的块石破坏表现为表面研磨、局部破碎和完全破碎3种模式；法向压力和含石率都是影响相对破碎率B_r的主要原因,表现为随着含石率和法向压力的增加,块石相对破碎率不断增加。
- 土石混合体 /
- 含石率 /
- 基岩界面 /
- 剪切特性
Abstract: The contact interface between the soil-rock mixture and the bedrock is often a potential slip surface that cannot be ignored for the instability of highly-filled slopes and natural slopes. Through the large-scale direct shear tests in the laboratory and the numerical simulations using the discrete element software, the influences of stone content on the shear mechanical properties of the soil-rock mixture-bedrock interface and the shear failure mechanism of the contact surface are investigated. The results show that the shear stress-shear displacement curve of the soil-rock mixture-bedrock interface changes from strain softening to strain hardening with the increase of normal pressure. The "V-shaped jump" in the shear stress-shear displacement curve is mainly related to particle breakage, rotation and overturning. The shear strength and shear strength indexes of the soil-rock mixture-bedrock interface increase first and then decrease with the increase of rock content, and there is an optimal stone content to maximize the shear strength, but the internal friction angle φ does not change significantly and fluctuates around 38°. The distribution and morphology of the shear zone are significantly affected by the stone content and normal pressure. The higher the normal pressure and rock content, the thicker the shear zone. The failure of the block stones in the shear band can be divided into three modes: surface grinding, partial crushing and complete crushing. The normal pressure and stone content are the reasons that affect the relative crushing rate B_r. The specific performance is that with the increase of the stone content and normal pressure, the relative crushing rate of block stones increases continuously.
- soil-rock mixture /
- stone content /
- bedrock interface /
- shear characteristic

HTML全文

0. 引言

注浆技术广泛应用于解决裂隙岩体中隧道突涌水、地基渗漏等问题，是增强地下岩土体强度、防止地下工程灾害的有效方法之一。在高放废物地质处置库建设中，注浆是封堵核素可能的运移通道，增强围岩密封性从而控制长期储存中环境污染风险的重要手段之一。地下水普遍存在于天然岩体中，通过注入浆液驱替地下水，从而降低岩体的渗透性，提高其强度是裂隙岩体注浆的首要目的。由于地下深部岩体结构以及所处应力、渗流状态复杂，有必要通过理论分析、基础试验和数值模拟等方法深入探究岩石裂隙中浆液驱替地下水的基本作用机制，为提高地下工程岩体注浆加固效率提供技术支撑^[1-4]。

注浆封堵是一个复杂隐蔽的工程，浆液注入岩体后的扩散过程和规律难以直接观察，同时工程中常用注浆材料自身具有时变性、触变性、非线性等复杂多元的特性^[5-6]。早期研究受到技术条件的限制，一般将浆液的流体性质进行简化来探究其在裂隙中的渗流扩散规律。如Baker^[7]基于牛顿流体的渗流特性建立了裂隙内浆液扩散方程；王渊^[8]通过试验研究和数值模拟建立了多孔介质内牛顿流体注浆数值模型；Wrobel^[9]提出一种高效计算细通道内牛顿流体平稳流动的算法。近年来的研究逐渐考虑了浆液的非牛顿流体特性，如Amadei等^[10]基于光滑裂隙模型，建立了裂隙中Bingham流体的一维瞬态流动数值模型；章敏等^[11]在总结分析不同性质流体扩散规律的基础上，讨论了注浆压力和裂隙开度对光滑裂隙内Herschel-Bulkley（H-B）流体渗流扩散特性的影响；Sui等^[12]采用室内试验，研究了化学浆液在光滑裂隙中动水条件下的注浆封堵效率。

天然岩石裂隙具有粗糙的表面特征，其中的流体在复杂的裂隙空腔结构内曲折流动，采用光滑的平行平板模型计算裂隙内浆液的渗流扩散特性容易导致较大的偏差^[13]，因此学者们在研究中引入了粗糙度的影响。李训刚等^[14]建立了岩石粗糙节理面几何模型，基于Navier-Stokes方程分析了粗糙裂隙内浆液渗流特性；熊加路^[15]通过室内试验对比分析了不同粗糙度对浆液扩散形态的影响；崔溦等^[16]将平行板模型中的流体流动规律扩展到粗糙裂隙，探究了注浆压力以及裂隙面几何特征对流体运动过程的影响; Wang等^[17]设计了室内试验装置并研究了浆液在粗糙裂隙中的流动过程。上述研究主要集中于粗糙裂隙内的单相流，未考虑浆液与水两相之间的作用。

针对岩体裂隙内的两相流驱替过程，学者们开展了一些初步的探索，例如，王中才^[18]研究了真实多孔介质中两相流驱替过程中压力梯度的变化规律；Zou等^[19-20]提出了基于雷诺方程的均质含水饱和裂隙中浆液流动的数值模型，研究了浆液与水黏度比对浆液扩散长度的影响以及裂隙结构特征与水力传导性之间的关系；李昊宸等^[21]模拟毛细管内流体在相互驱替时界面运动的全过程，探究了流速与渗透压差之间的关系；张鹏伟等^[22]通过建立岩体孔隙模型研究复杂多孔介质中流体流动特性，在单相流的基础上研究了孔隙内两相流动态运动过程。柳崎等^[23]运用有限元软件模拟地下流体在多孔介质裂隙中的两相流体渗流，建立了流速和渗透压差之间的关系；Amiri等^[24]研究发现对于计算两（多）相流，相场法相较于水平集法更准确省时且适用范围更广。

然而，真实粗糙裂隙内的空腔结构受应力和表面特征的控制，内部渗流难以直接观测，目前尚缺乏对粗糙裂隙内浆液–水两相流驱替规律的高精度数值分析及试验验证。20世纪70年代末发展起来的PIV（particle image velocimetry）技术，能在同一瞬态记录大量空间点上的速度分布信息，并可提供丰富的流场空间结构以及流动特性，近年来在岩土力学和水力学测试中得到了应用。例如，李振亚等^[25]在非饱和黏性土冻结过程中结合PIV技术，实现了对冻土图像的采集；姜彤等^[26]借助PIV技术，对黄土原状样和重塑样进行劈裂试验，进而研究其结构性和初始干密度对抗拉强度的影响；祁沛垚等^[27]基于PIV技术研究了低雷诺数条件下通道内充分发展段的流场特征。然而目前PIV技术尚未在岩石裂隙注浆的研究中得到应用。

针对上述问题，本文首先建立具有真实空腔几何特征的裂隙三维数值模型，采用3D打印技术制作透明裂隙试样；其次开展模拟浆液的非牛顿流体在不同流速条件下的渗流试验，研究裂隙内浆液–水两相流驱替特性；然后利用有限元法进行两相流数值模拟，并将数值结果与试验结果对比验证；最后从流场特征与注浆压力演化相结合的角度分析两相流驱替规律。

1. 试验方法与验证

1.1 粗糙裂隙模型的建立

采集中粒花岗岩试样，通过劈裂生成单裂隙。采用分辨率为0.1 μm的高精度光学轮廓仪（Keyence VR）扫描裂隙表面，得到如图 1所示的裂隙表面形貌。该表面的JRC值在15~16之间，代表了较为粗糙的裂隙面。基于MATLAB编制了计算粗糙裂隙表面接触体弹塑性变形破坏过程的程序，在以往研究中已通过与试验结果的对比验证了其计算精度^[28-31]。为了得到更复杂的内部空腔结构，将上下表面在水平方向进行2 mm的错位，然后基于该程序，计算裂隙受法向压力至150 MPa的变形破坏过程，得到其平均开度随应力的变化规律，如图 2所示。随着法向应力的增大，裂隙开度逐渐减小，变化速率逐渐降低，符合Barton-Bandis模型的规律。通过该计算得到0~150 MPa之间任意应力作用下裂隙内空腔结构的高精度数值模型。

图 1 裂隙三维形貌图

Figure 1. Three-dimensional topography of test fracture

下载: 全尺寸图片幻灯片

图 2 裂隙平均开度与法向应力之间的关系

Figure 2. Relationship between mean aperture and normal stress

下载: 全尺寸图片幻灯片

选取应力为20 MPa时对应的裂隙空腔结构，利用透明的光敏树脂打印材料（VeroClear）基于Object 500 Connex3系统进行3D打印，制作含单裂隙的物理模型，如图 3所示。由于PIV试验中的激光对于被照射物的折射率很敏感，在非光滑的粗糙面上折射后将产生较大偏差。为解决该问题，裂隙模型由一个粗糙面和一个光滑的平面构成，渗流图像由光滑面采集。因此，该模型可视作沿裂隙中间面剖开的半空间模型。

图 3 3D打印制作的粗糙裂隙模型示意图

Figure 3. 3D printed rough-walled fracture model

下载: 全尺寸图片幻灯片

1.2 驱替试验

试验系统主要由注液系统、PIV测试系统、数据采集系统组成，包括ISCO柱塞泵（ISCO 260D）、高精度压力计（Keller PR-41X）、高速相机等仪器，如图 4所示。将3D打印模型固定在试验台上，裂隙光滑一面向上，粗糙一面向下放置，高速相机放置在模型上方连续拍摄，激光由模型侧面射入并保持与裂隙面平行。模型两端分别连接注水管和出水管，模型侧壁连接两个压力传感器测量入口和出口间的压力差，出水管末端连接收集容器。试验前，将模型裂隙中充满水并排除气泡，保证裂隙内处于饱和状态；试验开始后通过柱塞泵将模拟浆液以恒定的流速注入到裂隙模型中，此时非牛顿流体（浆液）作为入侵相，水作为被驱替相产生两相流；数据采集系统连续采集驱替过程中的图像和出入口压力的变化值。改变流速重复上述试验过程，得到不同流速下的测试结果。

开展两组驱替试验，第一组试验周期较短，主要用于拍摄裂隙模型内的流场特征，在主要流路中的驱替完成后即停止；第二组为了与平行平板模型进行对比，选取1.67×10^-8，3.33×10^-8，6.66×10^-8 m³/s 3种不同的入口流量进行了较长时间的测试，直到压力完全稳定为止，每个试验的具体时长与流速相关。

图 4 试验系统示意图

Figure 4. Schematic view of experimental system

下载: 全尺寸图片幻灯片

采用水溶性高分子化合物聚丙烯酸钠质量分数为0.2%的溶液模拟浆液的行为，该溶液具有显著的剪切稀化特征，符合浆液的非牛顿流体特性。采用旋转流变仪测量溶液的动力黏度等基本参数用于数值模拟。在溶液中加上质量浓度为0.1 g/mL，直径为7 μm的荧光颗粒，在激光照射下这些颗粒的轨迹可被高速相机捕捉，从而获取裂隙内的流场信息。

1.3 基于平行平板模型的试验方法验证

采用光滑的平行平板模型对试样制作及测试设备的可靠性和精度进行验证。对于黏性的不可压缩流体，平行平板内的流量与压力梯度线性相关，符合下式所示的立方定律：

$Q=-\frac{w{e}_{\text{h}}^{3}}{12\mu } \nabla P \text{，}$

(1)

式中，Q为流量， $e_{\text{h}}^{}$ 为等效水力开度， $\mu$ 为动力黏滞系数， $\nabla P$ 为压力梯度，w为裂隙宽度。

通过3D打印制作力学开度为1.12 mm的平行平板模型，密封两侧并开展一系列流速条件下的渗流试验；采用纯净水作为流体，黏度为1.03×10^-3 Pa·s。将试验测得的入口流量和出入口压力差代入立方定律，计算得到等效水力开度和雷诺数Re，如表 1所示。

表 1 平行平板模型渗流测试结果

Table 1. Hydraulic testing results of a parallel-plate model

Q	△P	e_h	Re
/(m³·s^-1)	/Pa	/mm	Re
8.33×10^-9	0.70	1.14	0.09
3.33×10^-8	3.00	1.11	0.34
6.66×10^-8	7.00	1.06	0.69
9.99×10^-8	9.00	1.11	1.03
1.33×10^-7	12.00	1.11	1.37
1.67×10^-7	16.00	1.09	1.72
3.33×10^-7	31.00	1.10	3.43
平均值		1.11

下载: 导出CSV

| 显示表格

试验测得的平均等效水力开度与模型设计的力学开度吻合性较好，相对误差小于1%。这一结果验证了本研究所采用的试验方法，包括3D打印试样制作、传感器校正、试验流程等的可靠性。

2. 数值模型

根据图 2所示的平均开度与法向应力的关系，选取平均力学开度为1.54 mm条件下的裂隙内部空腔结构点云数据，在COMSOL中进行数值建模，得到三维粗糙裂隙数值模型，如图 5所示，图中白色部分为接触面。模型尺寸大小为98 mm×98 mm，采样点距为0.5 mm，点与点之间再划分10个以上的三角形单元，保证求解的精度。为了与试验直接对比，数值模型也将构成裂隙的其中一个表面换成光滑的平面，在保持平均开度不变的情况下建立半空间模型。

图 5 法向应力作用下的三维粗糙裂隙数值模型

Figure 5. Numerical model of a 3D rough-walled fracture subject to a normal stress

下载: 全尺寸图片幻灯片

采用COMSOL Multiphysics模拟驱替过程，该软件以有限元法为基础，通过求解偏微分方程（单场）或偏微分方程组（多场）来实现对物理现象的模拟^[32]。采用层流（spf）接口求解质量守恒的连续方程以及动量守恒的Navier-Stokes方程组计算渗流，同时采用相场接口模拟非混溶两相流的流体流动。

以往研究根据流体的剪切速率和剪切力构建了一系列浆液扩散的本构方程，用于描述不同性质的流体，如牛顿流体、幂律流体、Bingham流体、H-B流体等，其基本特征如图 6所示。

图 6 屈服幂律流体流变模型

Figure 6. Rheological models for yield-power-law fluids

下载: 全尺寸图片幻灯片

在数值计算中，Herschel-Bulkley-Papanastasiou（HBP）模型可以较好地描述浆液等H-B流体的渗流特性，其在一般情况下（ ${\tau _0} \ne 0$ ）的本构方程为^[33]

$\begin{array}{l}\dot{\gamma }=0\begin{array}{ccc}& & \begin{array}{ccc}\begin{array}{cc}\begin{array}{cc}\begin{array}{cc}& \end{array}& \end{array}& \end{array}& & \end{array}\end{array}(\tau < {\tau }_{0}\text{) }\text{，}\\ \tau ={\tau }_{0}\left[1-\mathrm{exp}(-m\dot{\gamma })\right]+k{\dot{\gamma }}^{n}\begin{array}{cc}& \text{(}\tau \ge {\tau }_{0}\text{) }\text{，}\end{array}\end{array}\}$

(2)

式中， ${\tau _0}$ 为屈服应力，k为稠度系数，n为流变指数， $\dot \gamma$ 为剪应变率，m为流体一致性系数。

本研究配置的溶液为典型的H-B流体，可基于流变仪的测试结果拟合得到流体的基本参数，其中屈服应力 ${\tau _0}$ 为0.689 N/m³，流体稠度系数k为0.961 kg/(m·s)，流动特性指数n为0.412。将模型中两个相对的边界分别设置为入口和出口，忽略岩石基质的渗透性，将其余边界设定为非透水边界。在入口边界上设定恒定的流量Q，设置出口压力为0 Pa。在COMSOL中求解HBP本构方程，得到出入口的压差以及内部相场的分布。数值模拟参数见表 2。

表 2 数值模拟参数表

Table 2. Parameters used in numerical simulation

参数	表达式（单位）	取值
密度	ρ/(kg·m^-3)	987.1
重力加速度	g/(m·s^-2)	9.81
力学开度	e_m/mm	1.54
入口流量	Q/(m³·s^-1)	1.67×10⁻⁸，3.33×10^-8，
		6.66×10⁻⁸，9.99×10^-8，
		1.33×10⁻⁷，1.67×10^-7
Re		0.168，0.337， 0.675，1.013，
		1.35，1.69

下载: 导出CSV

| 显示表格

3. 结果与分析

3.1 流场图对比分析

图 7为流量1.67×10^-7 m³/s条件下粗糙裂隙模型中的驱替过程，包括了PIV测试与数值模拟结果的对比。图中蓝色代表水，其他颜色代表浆液，颜色越偏红色代表流速越大。由图 7可见，注浆开始后，浆液沿着入口附近两处主要的通道（红色区域）流入，局部开度较小处出现较大的流速。初始驱替前缘形状为弧形，其凹凸性受局部空腔结构的控制；随着驱替的进行，凸型前缘向平稳型前缘转化；浆液会优先选择开度较大的优势通道流动，表现出显著的沟槽流特征；一些空腔在较长时间内无法被入侵，成为残余水的赋存空间。统计各个时间点上的最大和最小流速，发现：当t=6 s时，v_max= 6.9×10^-3 m/s，v_min=1.1×10^-3 m/s；当t=18 s时，v_max=7.7×10^-3 m/s，v_min=1.3×10^-3 m/s；当t=125 s时，v_max=2.4×10^-2 m/s，v_min=3.9×10^-3 m/s。最大和最小流速随时间呈逐渐上升的趋势，说明浆液进入复杂空腔结构后局部的流速整体提升，当t=150 s时，v_max=2.2×10^-2 m/s，v_min=3.6×10^-3 m/s，流速趋于稳定，表明裂隙内主要通道内的水被驱替。

图 7 驱替过程中相场及流场演化特征

Figure 7. Evolution of phase field and velocity field

下载: 全尺寸图片幻灯片

相比流场图，数值模拟得到的相场图在局部，特别是靠近两侧边界的位置显示出更多的浆液侵入。这是因为PIV试验（图 7（b））得到的是流速的分布，一旦驱替完成，流场趋于静止，则不再显示，而数值模拟（图 7（a））展示的是相场图，反映的是两相流体的分布特征。图 7中时序（5）和（6）对应图两侧的差异显示这些部分流速较低，优势渗流通道集中在裂隙中间的部分。结合相场图和流场图可以看出，残余水主要集中在两种结构中：一是连通主要渗流通道边缘的盲端空腔（静水区，图 7（b）中白色虚线框所示处），这类空腔往往不具备完整的流通出口或在压力传导的方向上不具备流动优势；第二类残余水分布于裂隙开度大小发生突变的细小空腔处，水在通过窄小孔道时受到附加阻力产生滞留，如图 7（b）中的入口附近产生的静水区。在图 7（c）中，开度较大的位置横截面的厚度也较大，如每张图的中间部分。可以看出，开度较小的位置，局部流速较大（红色代表较大的流速）。图 7（c）展示的三维流速分布与PIV测试结果在优势渗流通道上具有较好的一致性。

3.2 压力短期演变规律

由于驱替过程中的两相流难以用一个渗透系数统一描述，这里统计恒定流速条件下出入口压力差即注浆压力随时间的演化来反映裂隙内的两相渗流特性，如图 8所示。与之类似，在工程注浆中，如采用恒流模式，一般也通过监测注入压力来反映浆液的渗流和扩散情况。每种条件下开展两次测试以确保数据的可靠度。图 8中展示了3种流速的测试结果，这里以入口流速为1.67×10^-7 m³/s为例进行说明。可见，压差随着时间呈非线性增大的趋势，且整条曲线可分为3个阶段，第一阶段为初始增压阶段（0 < t < 90 s），第二阶段为快速增压阶段（90 < t < 120 s），第三阶段为稳定增压阶段（t > 120 s），各自特征如下：

（1）初始增压阶段：在注浆开始后，浆液首先沿着阻力较小的通道（优势通道）驱替水，同时带动其他低流速区域驱动水流向出口，此时压力以一个较缓且较为恒定的速率上升。

（2）快速增压阶段：在浆液充分侵入优势通道并达到出口边界后（见图 7），逐渐向开度较小的低流速区域扩展，此时需要更大的压力才能驱替出较小空腔中的水，因此压力曲线迅速变陡。

（3）稳定增压阶段：在浆液驱替出大部分的水后，压力和流场逐渐进入稳定阶段，此时仅有静水区内少许的残余水被逐渐驱替。在流速较大的情况下，压力迅速趋于稳定，而流速较小的情况下，则需要一个较长的过程来驱替残余水。

3.3 压力全周期演变规律

由图 8可以看出，进入稳定增压阶段后，压差随着时间仍然保持较小的上升趋势。为了掌握该阶段的长期发展规律，选取3种较低的流速进行长周期试验，并与稳态条件下的数值模拟结果进行对比，如图 9所示。图中蓝线代表粗糙裂隙稳态数值模拟结果，此时不考虑驱替，仅计算浆液充满裂隙的渗流，因此压力为一个定值。可见，只要注入浆液的时间足够长，最终压差会趋于一个稳定值，该值与稳态数值模拟得到的压差相吻合，说明此时裂隙内的水已经完全被浆液所驱替；流速越大，达到稳定值也越快。为了定量研究裂隙粗糙表面对注浆过程的影响，将试验结果与基于平行平板模型（平板开度等于粗糙裂隙的平均开度）的两相流数值计算结果进行了对比，如图中红色曲线所示。结果表明在增压阶段，基于平行平板模型的压差增量是关于时间的线性函数，这与试验压差在发展规律上有较大的偏差，并在压力稳定后的最终压差上差别较大。流速越大，两者的相对偏差逐渐减小。

图 8 短期驱替过程中压差随时间的演变规律

Figure 8. Evolution of pressure difference during short-term displacement tests

下载: 全尺寸图片幻灯片

图 9 长期驱替过程中压差随时间的演变规律

Figure 9. Evolution of pressure difference during long-term.displacement

下载: 全尺寸图片幻灯片

与牛顿流体渗流一致，由于粗糙度的影响，粗糙裂隙的有效渗透系数一般低于相应的平行平板模型，因此在恒定流速条件下需要更大的压力来驱动流体。目前在岩石注浆工程实践中，仍经常采用基于平行平板模型的解析解对浆液流动过程进行预测。本文结果表明，采用平行平板模型将高估浆液的扩散长度或大幅低估注浆压力（> 45%，其中偏差值=（平行平板模拟值-粗糙裂隙模拟值）/粗糙裂隙模拟值），从而对注浆效果评估造成较大偏差。同时，如图 9所示，流速较大时曲线的转折点更接近平行平板的预测值，表明在一定的流速范围内（如Re数接近1时）平行平板模型有可能预测上节所述第二阶段驱替的结束时间。另一方面，在富水条件下的注浆作业往往选取早凝浆液，因此在驱替的早期阶段浆液即开始逐渐凝固，容易导致残余水的滞留。如何优化注浆手段以有效排除残余水尚需进一步的试验论证。

4. 结论

基于扫描的天然岩石裂隙面形貌数据和弹塑性接触模型计算生成具有复杂空腔结构的三维裂隙模型，开展不同流速条件下的浆液-水两相流驱替可视化试验和数值模拟，研究浆液在饱和粗糙裂隙中的驱替特性，并通过试验与数值计算结果的对比定量分析了整个驱替过程中的压力演化规律。主要结论如下：

（1）将3D打印与粒子图像测速技术相结合，获取了真实粗糙裂隙内两相流驱替过程中的高精度流场分布，为裂隙岩体注浆测试技术提供了新思路。

（2）浆液首先驱替开度较大、连通较好的通道中的水并形成优势驱替通道，驱替前缘呈弧形，并受局部空腔结构特征的影响；在连通主要渗流通道边缘的盲端和开度发生突变的细小空腔处容易产生残余水。

（3）驱替过程中，注浆压力会随时间的增加呈先先缓慢增大再加速增大，最终逐渐趋于一个稳定值的演化规律；最终压力值与稳态计算得到的压力值一致。

（4）裂隙表面粗糙度对注浆过程和注浆压力影响较大，采用传统的平行平板模型将低估注浆压力达45%以上（针对JRC=15~16的表面），从而对注浆效果评估带来较大偏差。

注浆压力是影响注浆效果的重要因素之一，对于动水条件下的裂隙岩体，若注浆压力不足，注入的浆液在尚未固化时可能被水冲走；对于早凝型注浆材料，若注浆压力不足，则浆液尚未达到有效位置即开始凝固，导致注浆加固达不到预期效果。本研究的计算表明，大流量注浆有利于快速驱除残余水，然而同时也将导致注浆压力的迅速升高，容易撑开裂隙，增大注浆成本和工程风险。今后将测试具有不同流动和凝固特性的浆液，并注入具有不同粗糙度的裂隙研究其驱替特性，促进工程注浆的精细化控制。

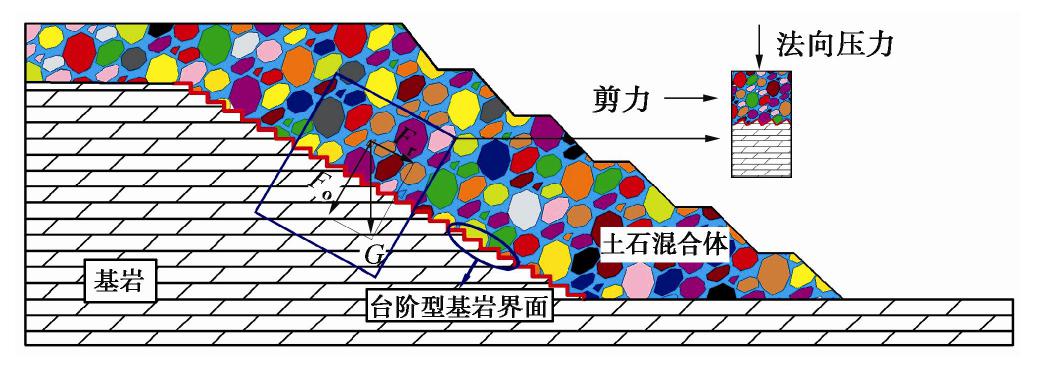

图 1 台阶式放坡方案示意图

Figure 1. Schematic diagram of stepped grading

下载: 全尺寸图片幻灯片

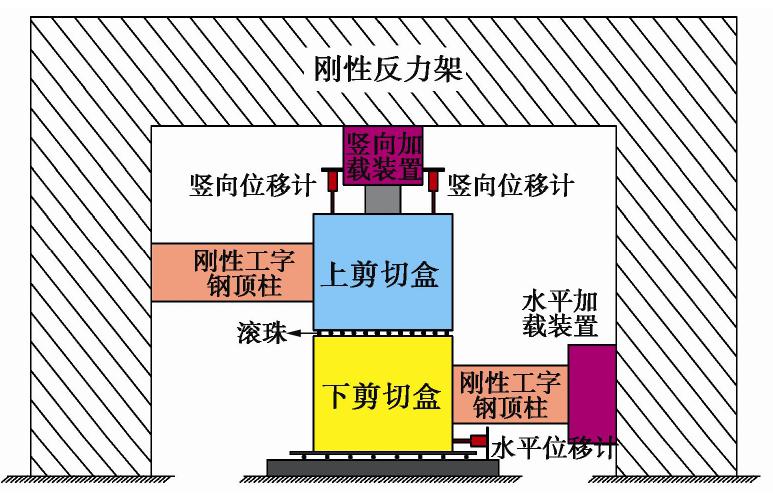

图 2 ZJ50-2G大型粗粒土压缩直剪仪示意图

Figure 2. ZJ50-2G large coarse soil compression direct shear apparatus

下载: 全尺寸图片幻灯片

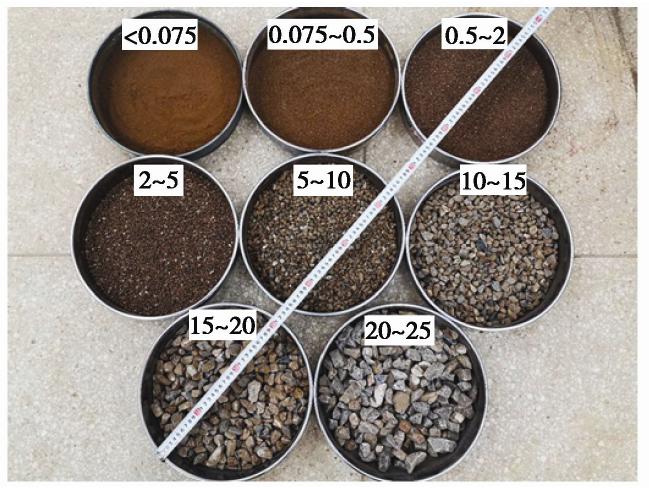

图 3 样本筛分结果

Figure 3. Sieving results of sample

下载: 全尺寸图片幻灯片

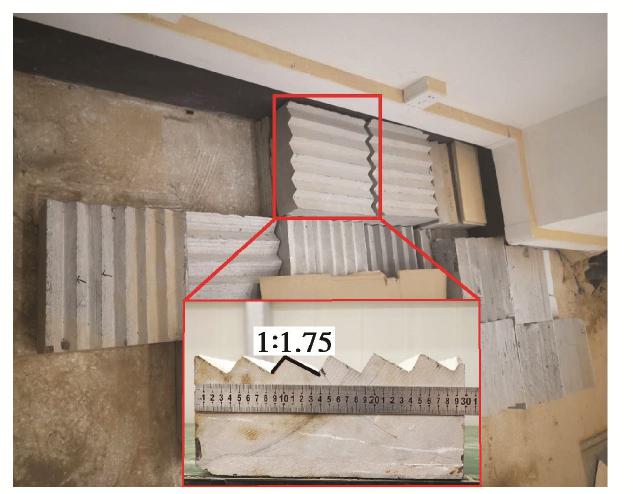

图 4 加工后的基岩试样

Figure 4. Processed bedrock sample

下载: 全尺寸图片幻灯片

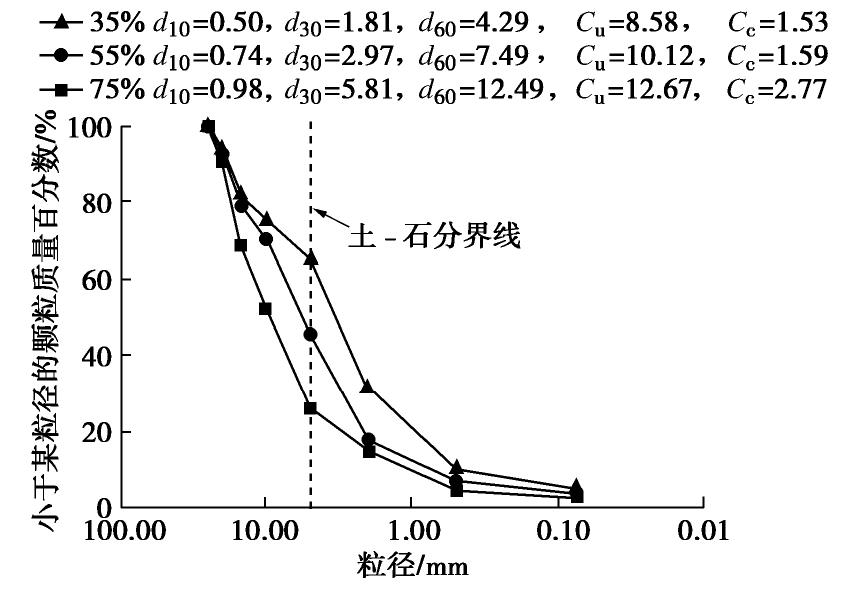

图 5 不同含石率试样的级配曲线

Figure 5. Grain-siz distribution curves of samples with different stone contents

下载: 全尺寸图片幻灯片

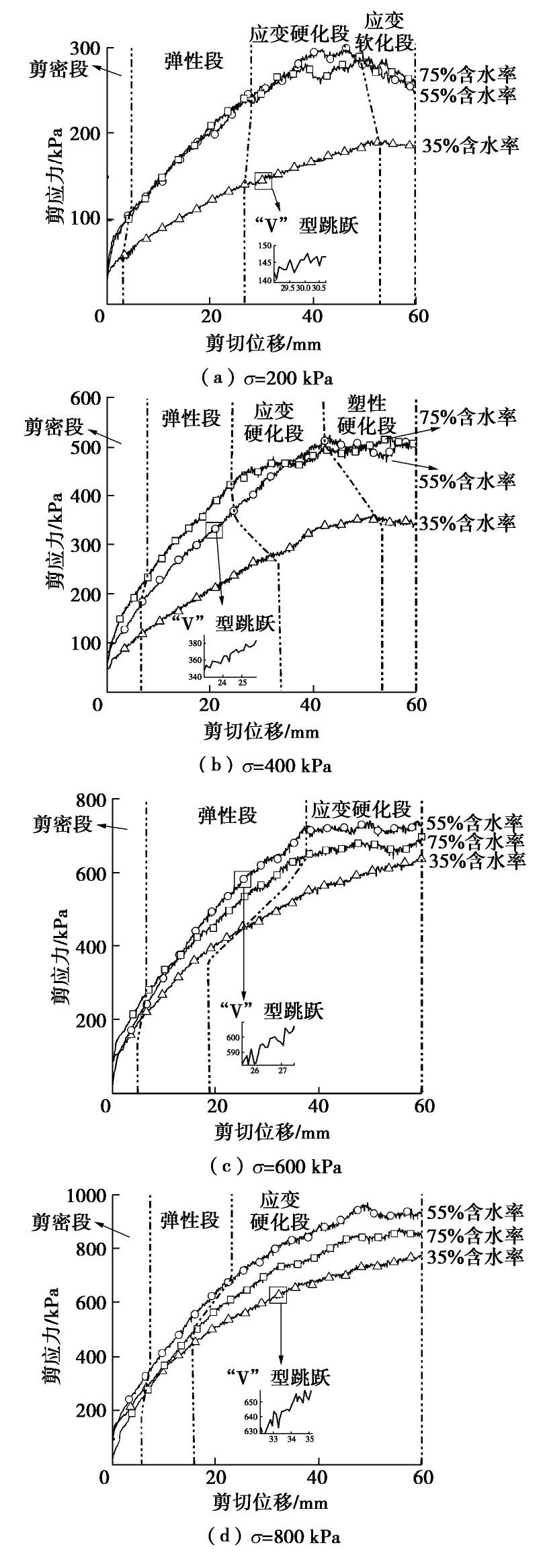

图 6 剪应力–剪切位移曲线

Figure 6. Shear stress-shear displacement curves

下载: 全尺寸图片幻灯片

图 7 块石运动示意图

Figure 7. Schematic diagram of block movement

下载: 全尺寸图片幻灯片

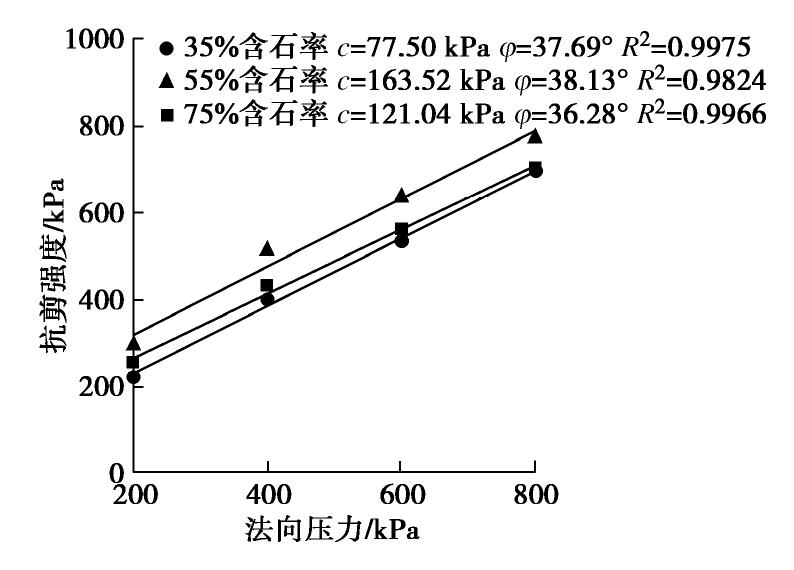

图 8 土石混合体–基岩界面抗剪强度包络线

Figure 8. Shear strength envelopes of soil-rock mixture-bedrock interface

下载: 全尺寸图片幻灯片

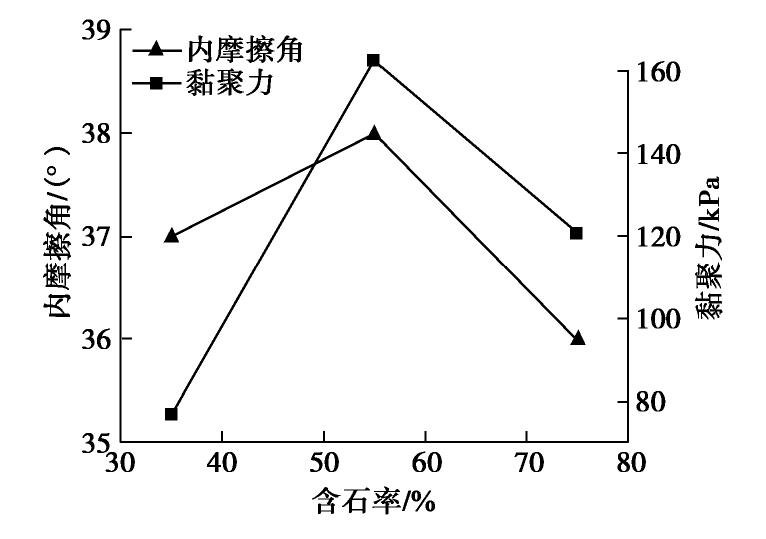

图 9 抗剪强度指标和含石率的关系

Figure 9. Relationship between shear strength index and stone content

下载: 全尺寸图片幻灯片

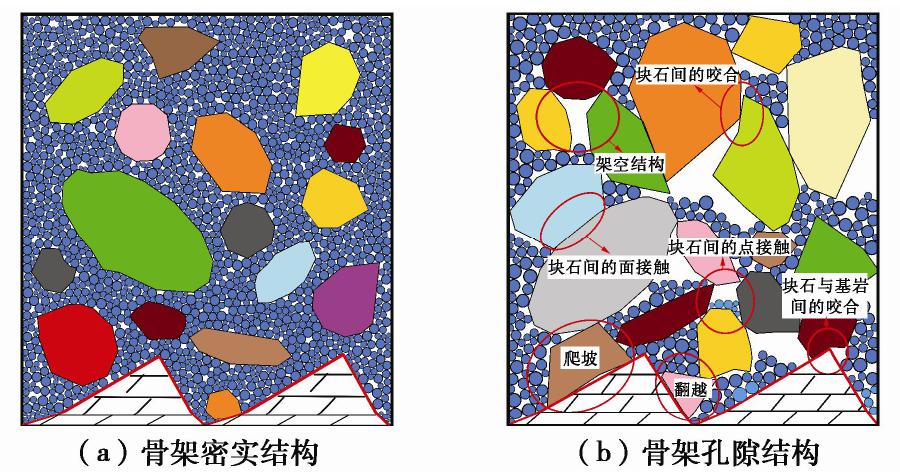

图 10 不同含石率试样细观结构示意图

Figure 10. Schematic diagram of microstructure of samples with different stone contents

下载: 全尺寸图片幻灯片

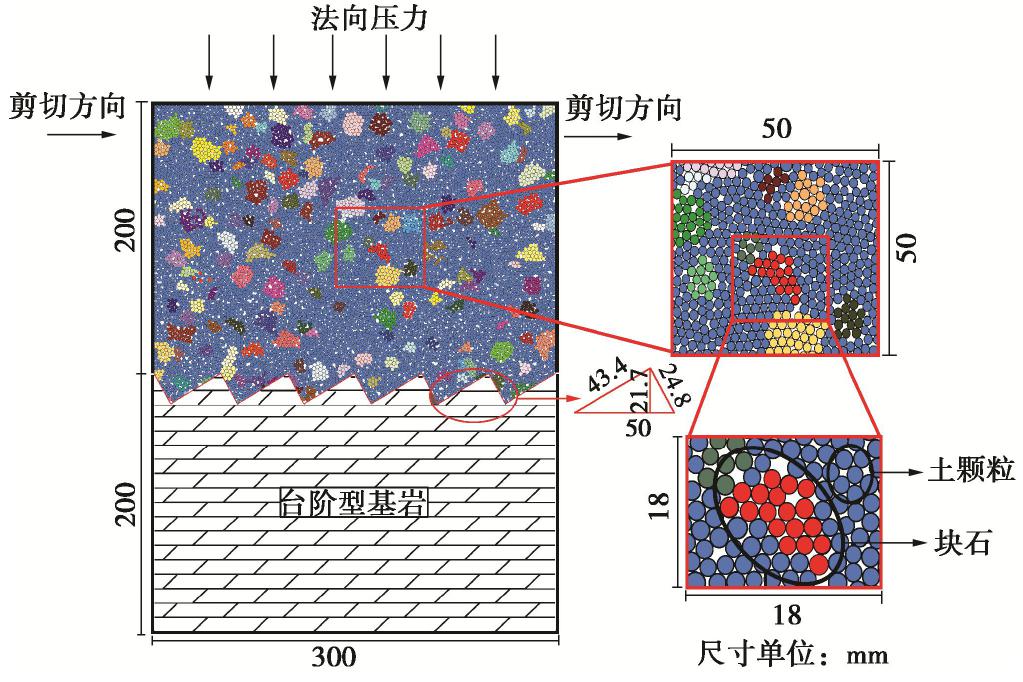

图 11 模型示意图

Figure 11. Model

下载: 全尺寸图片幻灯片

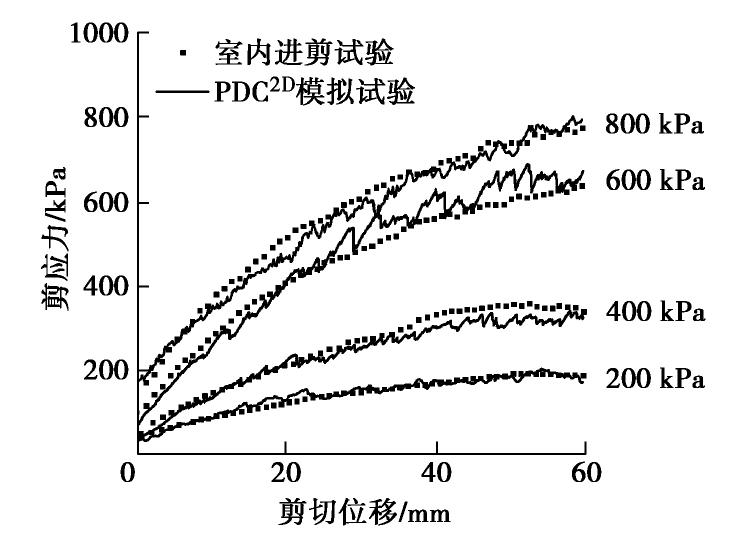

图 12 数值模拟与室内试验的剪应力–剪切位移曲线

Figure 12. Shear stress-shear displacement curves of numerical simulations and laboratory tests

下载: 全尺寸图片幻灯片

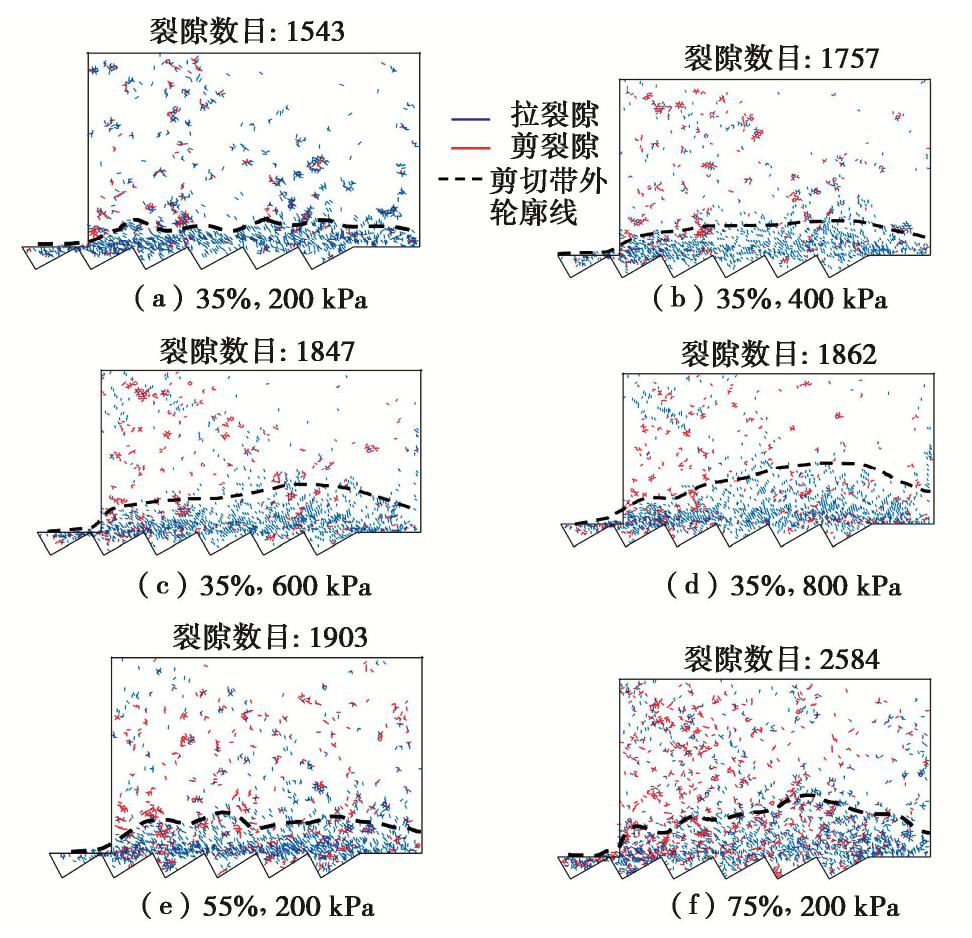

图 13 不同含石率和法向压力下的裂隙图

Figure 13. Fractures under different stone contents and normal pressures

下载: 全尺寸图片幻灯片

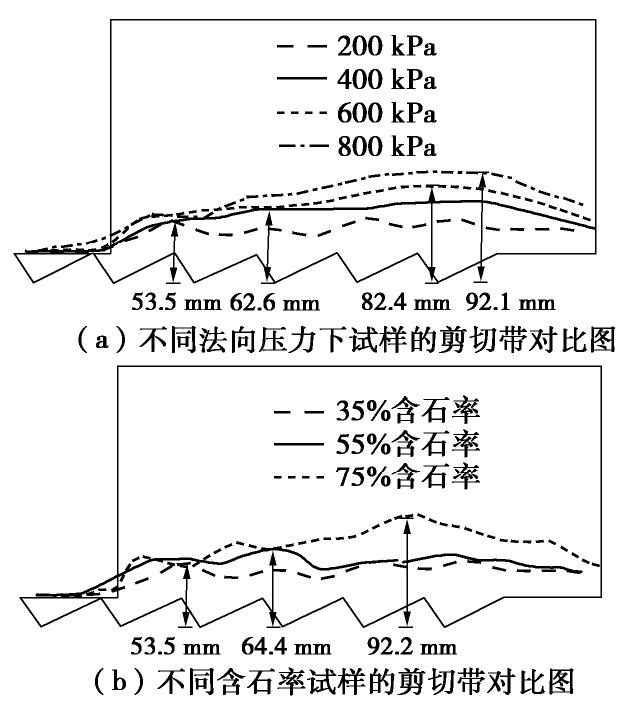

图 14 剪切带对比图

Figure 14. Comparison of shear bands

下载: 全尺寸图片幻灯片

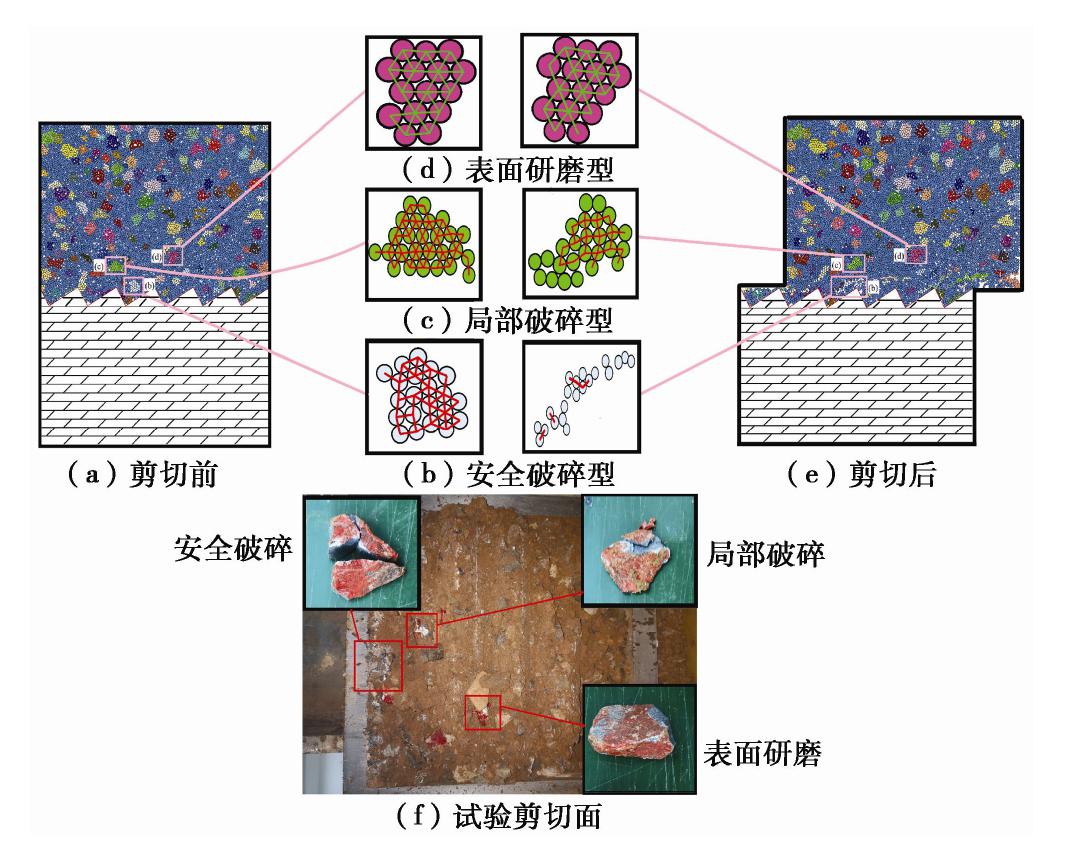

图 15 块石破碎示意图

Figure 15. Schematic diagram of broken stone

下载: 全尺寸图片幻灯片

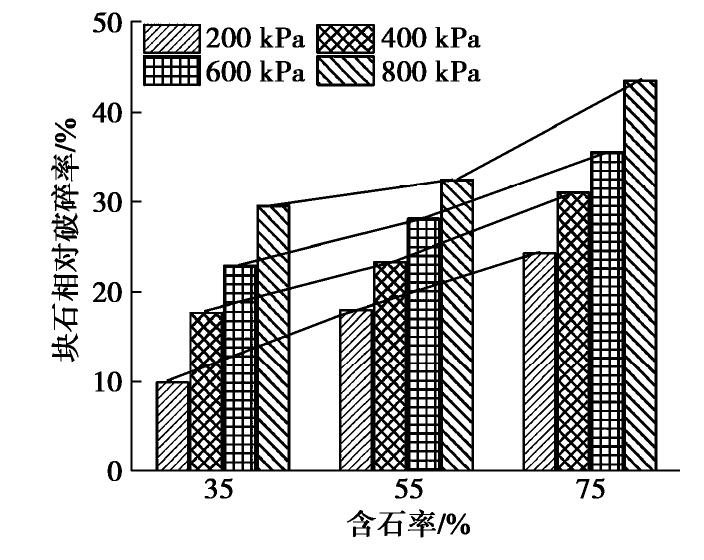

图 16 块石相对破碎与含石率关系

Figure 16. Relationship between relative fragmentation of stone and stone content

下载: 全尺寸图片幻灯片

表 1 室内大型直剪试验方案

Table 1 Schemes for large direct shear tests in laboratory

试验编号	含石率/%	含水率/%	法向压力/kPa	加载速度/(mm·min^-1)
1	35	9.32	200,400,600,800	0.8
2	55	9.32	200,400,600,800	0.8
3	75	9.32	200,400,600,800	0.8

下载: 导出CSV

表 2 细观参数表

Table 2 Meso-parameters

细观参数	接触类型
细观参数	块石内部	土颗粒间	块石与土颗粒间
接触黏结变形模量/Pa	—	5.0×10⁶	5.0×10⁶
接触黏结抗拉强度/Pa	—	1.5×10³	1.0×10²
接触黏结剪切强度/Pa	—	6.0×10³	1.0×10²
平行黏结变形模量/Pa	6.0××10⁷	—	—
平行黏结抗拉强度/Pa	3.5×10⁵	—	—
平行黏结黏聚力/Pa	2.5×10⁵	—	—
平行黏结摩擦角/(°)	25.0	—	—

下载: 导出CSV

参考文献(42)

[1]	熊炜. 秦巴山区软弱变质岩浅表层滑坡成因机理研究[D]. 西安: 长安大学, 2012. XIONG Wei. Study on the Cause Mechanism of Shallow Landslide of Weak Metamorphic Rock in the Qin-ba Mountainous Region[D]. Xi'an: Changan University, 2012. (in Chinese)
[2]	李鹏, 苏生瑞, 马驰, 等. 堆积层-基岩接触面滑坡的形成机理：以祖师庙滑坡为例[J]. 吉林大学学报(地球科学版), 2017, 47(5): 1471-1479. https://www.cnki.com.cn/Article/CJFDTOTAL-CCDZ201705011.htm LI Peng, SU Sheng-rui, MA Chi, et al. Formation mechanism of landslides with accumulation layer-bedrock contact surface: taking Zushimiao landslide as an example[J]. Journal of Jilin University (Earth Science Edition), 2017, 47(5): 1471-1479. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-CCDZ201705011.htm
[3]	常德龙, 王孔伟, 李春波, 等. 宜昌城区魏家湾滑坡发育特征及稳定性评价[J]. 人民长江, 2016, 47(17): 48-52. https://www.cnki.com.cn/Article/CJFDTOTAL-RIVE201617010.htm CHANG De-long, WANG Kong-wei, LI Chun-bo, et al. Development characteristics and stability evaluation of Weijiawan Landslide in Yichang urban area[J]. Yangtze River, 2016, 47(17): 48-52. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-RIVE201617010.htm
[4]	余绍维, 黄经秋. 攀枝花民用机场场区高填方边坡稳定性研究[J]. 有色矿山, 1999, 28(5): 45-49. https://www.cnki.com.cn/Article/CJFDTOTAL-YSKS199905013.htm YU Shao-wei, HUANG Jing-qiu. Research on stability of high fill slope of Panzhihua airport[J]. Nonferrous Mines, 1999, 28(5): 45-49. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YSKS199905013.htm
[5]	乌云飞. 秦巴山区土石混合体滑坡变形破坏机理研究：以紫阳县滑坡为例[D]. 西安: 长安大学, 2012. WU Yun-fei. Study on Deformation and Failure Mechanism of landslide of the Soil-Rock Mixture in the Qin-Ba Mountain Region —A Case Study of Landslide in Ziyang County[D]. Xi'an: Changan University, 2012. (in Chinese)
[6]	沈明荣, 张清照. 规则齿型结构面剪切特性的模型试验研究[J]. 岩石力学与工程学报, 2010, 29(4): 713-719. https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX201004011.htm SHEN Ming-rong, ZHANG Qing-zhao. Experimental study of shear deformation characteristics of rock mass discontinuities[J]. Chinese Journal of Rock Mechanics and Engineering, 2010, 29(4): 713-719. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX201004011.htm
[7]	周辉, 孟凡震, 张传庆, 等. 结构面剪切破坏特性及其在滑移型岩爆研究中的应用[J]. 岩石力学与工程学报, 2015, 34(9): 1729-1738. https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX201509002.htm ZHOU Hui, MENG Fan-zhen, ZHANG Chuan-qing, et al. Characterics of shear failure of structural plane and slip rockbust[J]. Chinese Journal of Rock Mechanics and Engineering, 2015, 34(9): 1729-1738. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX201509002.htm
[8]	BABANOURI N, KARIMI NASAB S. Modeling spatial structure of rock fracture surfaces before and after shear test: a method for estimating morphology of damaged zones[J]. Rock Mechanics & Rock Engineering, 2015, 48(3): 1051-1065.
[9]	KANA D D, FOX D J, HSIUNG S M. Interlock/friction model for dynamic shear response in natural jointed rock[J]. International Journal of Rock Mechanics and Mining Sciences & Geomechanics Abstracts, 1996, 33(4): 371-386. http://www.sciencedirect.com/science?_ob=ShoppingCartURL&_method=add&_eid=1-s2.0-0148906295000739&originContentFamily=serial&_origin=article&_ts=1416317132&md5=e0ef291d70d98e0fde6ea44ce9a974c1
[10]	徐鼎平, 冯夏庭, 崔玉军, 等. 白鹤滩水电站层间错动带的剪切特性[J]. 岩石力学与工程学报, 2012, 31(增刊1): 2692-2703. https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX2012S1012.htm XU Ding-ping, FENG Xia-ting, CUI Yu-jun, et al. Shear behaviors of interlayer staggered zone at Baihetan hydropower station[J]. Chinese Journal of Rock Mechanics and Engineering, 2012, 31(S1): 2692-2703. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX2012S1012.htm
[11]	杨忠平, 蒋源文, 李诗琪, 等. 土石混合体-基岩界面剪切力学特性试验研究[J]. 岩土工程学报, 2020, 42(10): 1947-1954. https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC202010027.htm YANG Zhong-ping, JIANG Yuan-wen, LI Shi-qi, et al. Experimental study on shear mechanical properties of soil-rock mixture-bedrock interface[J]. Chinese Journal of Geotechnical Engineering, 2020, 42(10): 1947-1954. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC202010027.htm
[12]	艾英钵, 徐阳阳, 邱维邦. 土石混合料与岩石接触面强度特性模拟试验研究[J]. 工程地质学报, 2020, 28(3): 450-458. https://www.cnki.com.cn/Article/CJFDTOTAL-GCDZ202003003.htm AI Ying-bo, XU Yang-yang, QIU Wei-bang. Experimental study of strength behavior of gravel and rock interface[J]. Journal of Engineering Geology, 2020, 28(3): 450-458. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-GCDZ202003003.htm
[13]	董云. 土石混合料强度特性的试验研究[J]. 岩土力学, 2007, 28(6): 1269-1274. doi: 10.3969/j.issn.1000-7598.2007.06.040 DONG Yun. Experimental study on intensity character of rock-soil aggregate mixture[J]. Rock and Soil Mechanics, 2007, 28(6): 1269-1274. (in Chinese) doi: 10.3969/j.issn.1000-7598.2007.06.040
[14]	舒志乐. 土石混合体微结构分析及物理力学特性研究[D]. 成都: 西华大学, 2007. SHU Zhi-le. Study on Microstructure and Mechanical Characteristics of the Earth-Rock Aggregate[D]. Chengdu: Xihua University, 2007. (in Chinese)
[15]	薛亚东, 岳磊, 李硕标. 含水率对土石混合体力学特性影响的试验研究[J]. 工程地质学报, 2015, 23(1): 21-29. https://www.cnki.com.cn/Article/CJFDTOTAL-GCDZ201501005.htm XUE Ya-dong, YUE Lei, LI Shuo-biao. Experimental study on mechanical properties of soilrock mixture containing water[J]. Journal of Engineering Geology, 2015, 23(1): 21-29. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-GCDZ201501005.htm
[16]	刘新荣, 涂义亮, 王鹏, 等. 基于大型直剪试验的土石混合体颗粒破碎特征研究[J]. 岩土工程学报, 2017, 39(8): 1425-1434. https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC201708013.htm LIU Xin-rong, TU Yi-liang, WANG Peng, et al. Particle breakage of soil-rock aggregate based on large-scale direct shear tests[J]. Chinese Journal of Geotechnical Engineering, 2017, 39(8): 1425-1434. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC201708013.htm
[17]	欧阳振华, 李世海, 戴志胜. 块石对土石混合体力学性能的影响研究[J]. 实验力学, 2010, 25(1): 61-67. https://www.cnki.com.cn/Article/CJFDTOTAL-SYLX201001009.htm OUYANG Zhen-hua, LI Shi-hai, DAI Zhi-sheng. On the influence factors of mechanical properties for soil-rock mixture[J]. Journal of Experimental Mechanics, 2010, 25(1): 61-67. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-SYLX201001009.htm
[18]	张强, 汪小刚, 赵宇飞, 等. 土石混合体三维细观结构随机重构及其力学特性颗粒流数值模拟研究[J]. 岩土工程学报, 2019, 41(1): 60-69. https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC201901009.htm ZHANG Qiang, WANG Xiao-gang, ZHAO Yu-fei, et al. 3D random reconstruction of meso-structure for soil-rock mixture and numerical simulation of its mechanical characteristics by particle flow code[J]. Chinese Journal of Geotechnical Engineering, 2019, 41(1): 60-69. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC201901009.htm
[19]	胡峰, 李志清, 胡瑞林, 等. 基于大型直剪试验的土石混合体剪切带变形特征试验研究[J]. 岩石力学与工程学报, 2018, 37(3): 766-778. https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX201803025.htm HU Feng, LI Zhi-qing, HU Rui-lin, et al. Research on the deformation characteristics of shear band of soil-rock mixture based on large scale direct shear test[J]. Chinese Journal of Rock Mechanics and Engineering, 2018, 37(3): 766-778. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX201803025.htm
[20]	杨忠平, 雷晓丹, 王雷, 等. 含石量对土石混合体剪切特性影响的颗粒离散元数值研究[J]. 工程地质学报, 2017, 25(4): 1035-1045. https://www.cnki.com.cn/Article/CJFDTOTAL-GCDZ201704018.htm YANG Zhong-ping, LEI Xiao-dan, WANG Lei, et al. Impact of stone content to shear properties of soil-rock mixture using particle flow code simulation[J]. Journal of Engineering Geology, 2017, 25(4): 1035-1045. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-GCDZ201704018.htm
[21]	CEN D F, HUANG D, REN F. Shear deformation and strength of the interphase between the soil-rock mixture and the benched bedrock slope surface[J]. Acta Geotechnica, 2017, 12(2): 391-413.
[22]	水电水利工程粗粒土试验规程：DL/T 5356—2006[S]. 2006. Code for Coarse -Graied Soil Tests for Hydropower and Water Conservancy Engineering: DL/T 5356—2006[S]. 2006. (in Chinese)
[23]	徐文杰, 胡瑞林. 土石混合体概念、分类及意义[J]. 水文地质工程地质, 2009, 36(4): 50-56, 70. https://www.cnki.com.cn/Article/CJFDTOTAL-SWDG200904014.htm XU Wen-jie, HU Rui-lin. Conception, classification and significations of soil-rock mixture[J]. Hydrogeology & Engineering Geology, 2009, 36(4): 50-56, 70. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-SWDG200904014.htm
[24]	MEDLEY E, LINDQUIST E S. The engineeringsignificance of the scale-independence of some Franciscan melanges in California, USA[M]//DAEMEN J K, SCHULTZ R A ed. Proceeding of the 35th US Rock Mechanics Symposium. Rotterdam: A A Balkema, 1995: 907-914.
[25]	魏厚振, 汪稔, 胡明鉴, 等. 蒋家沟砾石土不同粗粒含量直剪强度特征[J]. 岩土力学, 2008, 29(1): 48-51, 57. https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX200801011.htm WEI Hou-zhen, WANG Ren, HU Ming-jian, et al. Strength behaviour of gravelly soil with different coarse-grained contents in Jiangjiagou Ravine[J]. Rock and Soil Mechanics, 2008, 29(1): 48-51, 57. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX200801011.htm
[26]	唐建一, 徐东升, 刘华北. 含石量对土石混合体剪切特性的影响[J]. 岩土力学, 2018, 39(1): 93-102. https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX201801013.htm TANG Jian-yi, XU Dong-sheng, LIU Hua-bei. Effect of gravel content on shear behavior of sand-gravel mixture[J]. Rock and Soil Mechanics, 2018, 39(1): 93-102. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX201801013.htm
[27]	徐文杰, 胡瑞林, 岳中琦, 等. 基于数字图像分析及大型直剪试验的土石混合体块石含量与抗剪强度关系研究[J]. 岩石力学与工程学报, 2008, 27(5): 996-1007. https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX200805019.htm XU Wen-jie, HU Rui-lin, YUE Zhong-qi, et al. Research on relationship between rock block proportion and shear strength of soil-rock mixtures based on digital image analysis and large direct shear test[J]. Chinese Journal of Rock Mechanics and Engineering, 2008, 27(5): 996-1007. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX200805019.htm
[28]	董云, 柴贺军, 杨慧丽. 土石混填路基原位直剪与室内大型直剪试验比较[J]. 岩土工程学报, 2005, 27(2): 235-238. https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC20050200O.htm DONG Yun, CHAI He-jun, YANG Hui-li. Comparison of shear test in site and lab large-scale shear test for rock-soil aggregate of roadbed[J]. Chinese Journal of Geotechnical Engineering, 2005, 27(2): 235-238. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC20050200O.htm
[29]	邓华锋, 原先凡, 李建林, 等. 土石混合体直剪试验的破坏特征及抗剪强度取值方法研究[J]. 岩石力学与工程学报, 2013, 32(增刊2): 4065-4072. DENG Hua-feng, YUAN Xian-fan, LI Jian-lin, et al. Research on failure characteristics and determination method for shear strength of earth-rock aggregate in direct shear tests[J]. Chinese Journal of Rock Mechanics and Engineering, 2013, 32(S2): 4065-4072. (in Chinese)
[30]	杨忠平, 田鑫, 雷晓丹, 等. 土石混合料剪切特性影响因素的离散元数值研究[J]. 工程地质学报, 2020, 28(1): 39-50. https://www.cnki.com.cn/Article/CJFDTOTAL-GCDZ202001005.htm YANG Zhong-ping, TIAN Xin, LEI Xiao-dan, et al. Particle discrete element numerical study on factors of shear strength characteristics for soil-rock mixture[J]. Journal of Engineering Geology, 2020, 28(1): 39-50. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-GCDZ202001005.htm
[31]	CHO N, MARTIN C D, SEGO D C. A clumped particle model for rock[J]. International Journal of Rock Mechanics & Mining Sciences, 2007, 44(7): 997-1010.
[32]	Itasca Consulting Group Inc. Particle Flow Code in 2 Dimensions (PFC2D) Version 5.0[CP]. Minneapolis: Itasca Consulting Inc, 2018.
[33]	ZHANG S R, SUN B, WANG C, et al. Influence of intermediate principal stress on failure mechanism of hard rock with a pre-existing circular opening[J]. Journal of Central South University, 2014, 21(4): 1571-1582.
[34]	CAI M, KAISER P K, MORIOKA H, et al. FLAC/PFC coupled numerical simulation of AE in large-scale underground excavations[J]. International Journal of Rock Mechanics and Mining Sciences, 2007, 44(4): 550-564.
[35]	张社荣, 孙博, 王超, 等. 双轴压缩试验下岩石裂纹扩展的离散元分析[J]. 岩石力学与工程学报, 2013, 32(增刊2): 3083-3091. https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX2013S2014.htm ZHANG She-rong, SUN Bo, WANG Chao, et al. Discrete element analysis of crack propagation in rocks under biaxial compression[J]. Chinese Journal of Rock Mechanics and Engineering, 2013, 32(S2): 3083-3091. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX2013S2014.htm
[36]	贾学明, 柴贺军, 郑颖人. 土石混合料大型直剪试验的颗粒离散元细观力学模拟研究[J]. 岩土力学, 2010, 31(9): 2695-2703. https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX201009003.htm JIA Xue-ming, CHAI He-jun, ZHENG Ying-ren. Mesomechanics research of large direct shear test on soil and rock aggregate mixture with particle flow code simulation[J]. Rock and Soil Mechanics, 2010, 31(9): 2695-2703. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX201009003.htm
[37]	刘新荣, 涂义亮, 王林枫, 等. 土石混合体的剪切面分形特征及强度产生机制[J]. 岩石力学与工程学报, 2017, 36(9): 2260-2274. https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX201709020.htm LIU Xin-rong, TU Yi-liang, WANG Lin-feng, et al. Fractal characteristics of shear failure surface and mechanism of strength generation of soil-rock aggregate[J]. Chinese Journal of Rock Mechanics and Engineering, 2017, 36(9): 2260-2274. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX201709020.htm
[38]	董云, 柴贺军. 土石混合料剪切面分形特征试验研究[J]. 岩土力学, 2007, 28(5): 1015-1020. https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX200705031.htm DONG Yun, CHAI He-jun. Experimental study on fractal character of shear surface of rock-soil aggregate mixture[J]. Rock and Soil Mechanics, 2007, 28(5): 1015-1020. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX200705031.htm
[39]	涂义亮, 刘新荣, 任青阳, 等. 含石量和颗粒破碎对土石混合料强度的影响研究[J]. 岩土力学, 2020, 41(12): 3919-3928. https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX202012011.htm TU Yi-liang, LIU Xin-rong, REN Qing-yang, et al. Effects of rock contents and particle breakage on strength characteristics of soil-rock aggregate[J]. Rock and Soil Mechanics, 2020, 41(12): 3919-3928. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX202012011.htm
[40]	HARDIN B O. Crushing of soil particles[J]. Journal of Geotechnical Engineering, 1985, 111(10): 1177-1192.
[41]	雷晓丹. 土石混合料剪切特性及块石破碎特征研究[D]. 重庆: 重庆大学, 2018. LEI Xiao-dan. Study on Shear Properties and Rock Block Breakage Characteristics of Soil-Rock Mixtures[D]. Chongqing: Chongqing University, 2018. (in Chinese)
[42]	刘汉龙, 孙逸飞, 杨贵, 等. 粗粒料颗粒破碎特性研究述评[J]. 河海大学学报(自然科学版), 2012, 40(4): 361-369. https://www.cnki.com.cn/Article/CJFDTOTAL-HHDX201204002.htm LIU Han-long, SUN Yi-fei, YANG Gui, et al. A review of particle breakage characteristics of coarse aggregates[J]. Journal of Hohai University (Natural Sciences), 2012, 40(4): 361-369. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-HHDX201204002.htm

施引文献(34)

期刊类型引用(23)

1.	夏晶晶，贺姣姣. 基于直剪试验土石混合体路基的稳定性问题研究. 山西建筑. 2025(01): 125-128+172 . 百度学术
2.	郜力君，郝捷. 含石率及坡度对土石混合路堑边坡稳定性的影响分析. 交通世界. 2025(Z2): 154-156 . 百度学术
3.	邹弈，朱碧堂，吴颖彪，周宇航. 断层破碎带黏性夹泥岩体与基岩接触界面大型直剪试验研究. 华东交通大学学报. 2025(01): 45-51 . 百度学术
4.	程虎，李重情，穆朝民. 冻结温度对不同粒径冻土石混合体劈裂特性的影响. 煤矿安全. 2024(01): 160-166 . 百度学术
5.	代兴先，宋杨，张志彬，齐子怡，刘棋瑞. 土石混合料力学特性和颗粒破碎研究. 河北水利电力学院学报. 2024(01): 1-8 . 百度学术
6.	李慎刚，石云方，刘晋宁，蒋琛. 碎石土路基填料压实及渗透特性. 工程科学学报. 2024(05): 918-926 . 百度学术
7.	SHI Yunfang，LI Shengang，JIANG Chen，LIU Jinning. Gravel hardness effect on compaction characteristics of gravelly soil. Journal of Mountain Science. 2024(04): 1432-1443 . 必应学术
8.	谢周州，赵炼恒，李亮，黄栋梁，张子健，周靖. 基于振动台试验的不同含石率土-石混合体边坡地震动响应差异性研究. 岩土力学. 2024(08): 2324-2337 . 百度学术
9.	王楠楠，高霞，张吉哲，张保勇，吴强. 基于平行黏结模型的含瓦斯水合物煤体宏细观力学性质研究. 煤炭学报. 2024(S1): 314-326 . 百度学术
10.	魏东旭，彭雄志，张佳，范帅，冯瑨. 石灰岩碎石土大型直剪试验研究. 勘察科学技术. 2024(04): 1-5+43 . 百度学术
11.	李刚，尹小涛. 基于数字化施工的山区公路土石混合弃渣工程尺度参数测定方法研究. 水利与建筑工程学报. 2024(06): 76-82 . 百度学术
12.	陈小翔. 碎石土路基填料压实及渗透特性研究. 江西建材. 2024(10): 52-54 . 百度学术
13.	杨忠平，李进，刘浩宇，张益铭，刘新荣. 土石混合体-基岩界面剪切力学特性块石尺寸效应. 岩土力学. 2023(04): 965-974 . 百度学术
14.	刘建平，周花玉，何天奎，余镜南，张坤，潘玉丛，刘泉声. 含根量对根–土石复合体的抗剪强度影响试验初探——以垂丝海棠为例. 岩石力学与工程学报. 2023(S1): 3618-3628 . 百度学术
15.	刘飞禹，孔剑捷，姚嘉敏. 含石量和压实度对格栅-土石混合体界面剪切特性的影响. 岩土工程学报. 2023(05): 903-911 . 本站查看
16.	韩志洋，曹志翔，黄开放. 基于离散元模拟的土石混合体剪切与变形特性研究. 中国农村水利水电. 2023(05): 238-244 . 百度学术
17.	唐丽云，黄涛，汪卫兵，金龙，孙强，李国玉，罗滔. 冻融循环下土石混合体-混凝土界面剪切特性及孔隙结构演化特征试验研究. 中南大学学报(自然科学版). 2023(05): 1954-1969 . 百度学术
18.	张俊云，张乐，高福洲，唐永吉，何卓岭，王鹰. 干湿循环下红层土石混合料强度及变形特性的试验研究. 西南交通大学学报. 2023(06): 1394-1404 . 百度学术
19.	程晓颖，乔婷，秦建敏，季顺迎. 复杂形态碎石颗粒的三维离散元模拟及试验验证. 计算机辅助工程. 2023(04): 40-47 . 百度学术
20.	YANG Zhong-ping，LI Shi-qi，TIAN Xin，HU Yuan-xin，LI Wan-kun. Cumulative damage effect on debris slopes under frequent microseisms. Journal of Mountain Science. 2022(03): 781-797 . 必应学术
21.	崔熙灿，张凌凯，王建祥. 高堆石坝砂砾石料的细观参数反演及三轴试验模拟. 农业工程学报. 2022(04): 113-122 . 百度学术
22.	宋颖能. 朱家涧水库大坝土石方及渗控工程实施探讨. 内蒙古煤炭经济. 2022(08): 160-162 . 百度学术
23.	覃国强. 不同含石率及坡度条件下土石混合体路堑高边坡失稳机制分析. 福建交通科技. 2022(06): 21-25 . 百度学术
