Influences of confining pressure and shear rate on stress characteristics of triaxial drainage tests on calcareous sand
-

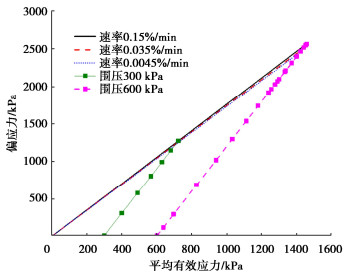

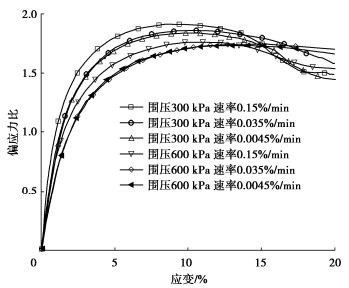

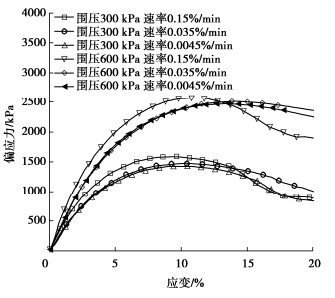

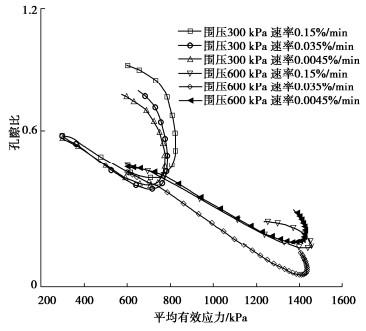

摘要: 以海南省三沙市西沙群岛钙质砂为研究对象开展不同剪切速率的三轴固结排水试验，研究钙质砂剪切应力特性。试验结果表明：围压越大偏应力峰值出现的越晚，相同围压剪切速率越快应力峰值越大，应力下降也越快应力下降比越大，剪切速率对应力的峰值大小及残余剪切强度有一定影响，低围压下剪切速率对偏应力峰值影响更大。围压越小偏应力比越大，相同围压剪切速率越大偏应力比增长越快，当剪切速率低于一定速度时，偏应力比的变化并不受剪切速度的影响。相同围压条件下，由于排水剪切时围压和孔压保持不变，偏应力和平均有效应力关系为斜率3的直线，不同剪切速率破坏线趋势相同，剪切速率越大破坏线角度越大，但相差不大，破坏线为接近斜率1.75的直线，钙质砂内摩擦角为42°。剪切过程平均有效应力先增大后减小，剪切过程表现出剪缩到剪胀的变化过程，剪缩阶段不同剪切速率下孔隙比下降速率相近，剪切速率在剪胀阶段对孔隙比影响较大，剪切速率越大，孔隙比变化越大。Abstract: The triaxial consolidation drainage tests with different shear rates are carried out to study the shear stress characteristics of the calcareous sand in Xisha Islands, Sansha City, Hainan Province of China. The test results show that the larger the confining pressure is, the later the peak value of the deviator stress appears, and the faster the shear rate of the same confining pressure is, the larger the peak value of the stress is, the faster the stress drop is, the larger the stress drop ratio is, the shear rate has a certain effect on the peak value of the stress and the residual shear strength, and the lower the confining pressure is, the greater the impact of the shear rate on the peak value of the deviator stress. The smaller the confining pressure, the larger the deviator stress ratio, and the larger the shear rate of the same confining pressure, the faster the deviator stress ratio increases. When the shear rate is lower than a certain rate, the change of the deviator stress ratio is not affected by the shear rate. Under the same confining pressure, because the confining pressure and pore pressure remain unchanged during drainage shear, the relationship between the deviatoric stress and the average effective stress is a straight line with slope of 3, and the trend of failure line is the same at different shear rates. The larger the shear rate is, the larger the failure-line angle is, but the difference is not large. The failure line is a straight line with slope of 1.75, and the internal friction angle of the calcareous sand is 42°. The average effective stress increases first and then decreases during the shearing process, which shows a change process from shear shrinkage to dilatancy. The pore ratio decreases under similar rates at different shear rates at the shrinking stage. The shearing rate has a greater influence on the pore ratio at the dilatancy stage. The larger the shear rate is, the larger the change of the pore ratio is.
-
Keywords:
- calcareous sand /
- shear rate /
- deviatoric stress /
- deviatoric stress ratio /
- average effective stress /
- pore ratio
-
0. 引言
随着城市化建设的推进，地铁建设变的越来越广泛，盾构机始发井深基坑开挖工程也越来越多。盾构机施工前需要在始发井中组装，深基坑开挖对其支护结构和周边土体的变形和力学特性产生影响，研究盾构机始发井深基坑开挖工程特性对地铁隧道开挖建设具有重要意义。
目前，盾构机始发井深基坑开挖技术处于快速发展过程中，相关研究还处在探索阶段。当前的研究主要集中在以下3个方面：①采用三维数值方法对深基坑开挖过程中的小应变等力学特性进行计算分析[1-4]；②盾构隧道深基坑开挖对周边土体和建筑物的稳定性、应力以及变形等影响[5-8]；③地铁盾构隧道深基坑开挖方案的比选分析[9]。很少涉及关于盾构机始发井深基坑开挖的分析研究，而始发井基坑开挖建设对整个工程的顺利开展起着至关重要的作用。
鉴于离心模型试验在解决岩土工程问题中具有独特的优势，采用离心试验模拟深基坑开挖过程成为一种有效的分析手段[10]。本文依托深圳某地铁工程，通过土工离心模型试验，研究了方形竖井和圆形竖井基坑两种方案在开挖过程中对支护结构和周边土体产生的力学特性以及变形情况，为工程的设计和施工提供参考。
1. 盾构机始发井基坑模型设计
1.1 某工程盾构机始发井基坑概况
盾构机始发井的尺寸受到多种因素影响，主要包括：可用的施工场地大小、盾构机始发所需的附属部件的相关尺寸和布置、拼装盾构机所需要的空间、运输材料及废土渣的设备的尺寸、盾构机掘进时所需要的尺寸等。图 1所示为某工程盾构机附属部件的布置和具体尺寸情况。由于本工程主隧道的外径为7.8 m，假设盾构机可以在始发井井底组装，长方形盾构机始发井的最小尺寸为25 m（长）×16 m（宽）。在满足盾构机最小尺寸的条件下，可采用两种设计方案，一种为方形竖井基坑，另一种为圆形竖井基坑。
1.2 始发井场地地层情况
根据现场勘测资料表明，盾构机始发井场地地层自上至下为：第一层为素填土，厚度4.77 m；第二层为填石，厚度1.08 m；第三层为淤泥，厚度3.60 m；第三层为淤泥夹中粗砂，厚度1.02 m；第四层为中粗砂，厚度3.68 m；第五层为残积土，厚度26.09 m；第六层为强风化混合花岗岩（土状），厚度5.33 m；第七层为强风化混合花岗岩（块状），厚度2.84 m；第八层为弱风化混合花岗岩上带，厚度1.92 m；第九层为弱风化混合花岗岩下带，厚度13.83 m。
2. 离心模型试验方案
2.1 离心机试验设备
盾构机始发井模型试验在长江科学院大型土工离心机上开展。CKY-200土工离心机悬臂梁吊篮最大加速度可达到200g，离心机悬臂梁有效半径为3.7 m，模型箱尺寸为100 cm(长)×100 cm(宽)×100 cm(高)。
2.2 模型试验方案设计
结合原型尺寸等因素拟定离心试验旋转加速度为100g，共进行2组盾构机始发井基坑开挖离心模型试验。由于现场土层很复杂，为了突出现场开挖存在的主要问题和离心模型试验的可行性，经过分析比选将土层概化为4层，从上到下依次为中砂、粉质黏土、粗砂和基岩（一种岩石相似材料）进行模拟。其中，方形盾构机始发井基坑为31 cm（长）×27 cm（宽）×52 cm（高），考虑原型加固方式、抗压刚度EA相似准则和模型箱尺寸等因素，离心模型试验将地连墙和内衬概化为一体，沿地连墙高度从上到下依次分为5层，每层分布8根斜撑加固，斜撑又分为长支撑和短支撑，地连墙厚度为15.3 mm，如图 2（a）所示。采用铝合金材料模拟圆形盾构机始发井基坑连续墙，圆形连续墙内径为31 cm，墙厚为15.3 mm，高度为52 mm，如图 2（b）所示。
![]()
图 2 盾构机始发井地连墙模型Figure 2. Model of ground wall connection for shield machine starting well2.3 监测传感器布设
方形和圆形始发井基坑试验监测系统如下：分别采用4个激光位移传感器监测不同开挖步对应的地表沉降和方形井地连墙的侧向墙体的水平位移，在地连墙一侧沿高度均布6个土压力盒测量不同开挖步对应的土压力，在地连墙另一侧沿高度均布8个应变片用于监测结构内力。另外，在方形井地连墙不同高度第1层、第2层和第3层的长短支撑分别布置2个应变片，共计6个应变片，如图 3所示，其中，图 3（a）为方形井，图 3（b）为圆形井。
2.4 试验过程
根据试验设计方案，开挖试验过程中基坑底部没有底板结构，模拟的是最不利情况。本次离心模型具体试验步骤如下：
（1）模拟地基固结。在模型箱中按照设计尺寸制备好地基，然后开始转动离心机，分五级逐级提升离心加速度，分别为20g、40g、60g、80g以及100g，每级稳定8 min后，再继续加载下一级，直至100g稳定运行20 min后再停机，完成地基固结，并以采集固结试验的测试数据作为初值；
（2）模拟地基开挖过程。对4层概化地层进行5次开挖，每次开挖设置支护后，运行离心机加速度至100g，维持稳定运行20 min后停机，同时采集监测系统的数据；
（3）模拟基岩开挖。模型箱中开挖预定深度基岩后，开始运转离心机至100g，继续运行20 min后停机，同时采集记录数据，完成试验。
3. 试验结果分析
试验开挖整个过程分为6步，每开挖1步读取试验数据一次，同时完成相应支撑设置，旋转离心机达到预定加速度直至稳定后再采集数据。试验数据均为离心机转到100g稳定后模型内布置的监测设备得到，然后按照相应的相似比换算到工程原型进行受力和变形分析。为了得出现场最危险情况参数指标，本次离心模型试验模拟的是最不利工况。
3.1 地连墙水平位移
图 4为2组基坑模型不同开挖步时地连墙水平位移。从图中可以看出，整体上，2组模型均随始发井基坑开挖深度的加深，方形和圆形连续墙侧向墙体的水平变形呈现明显的非线性，均为先增大后减小，且接近地表处的变形在起始阶段增长较快，达到最大值后逐渐减小，由于埋深较大，变形减小的速率相对较缓慢，变形最大值点随着开挖深度的增加逐渐下移，开挖到第4步后最大值点向下移动的深度较小，变化趋势逐渐收敛，趋于稳定；在第5步开挖时方形井和圆形井2组模型的地连墙水平变形均达到最大值，方形基坑水平位移达到8.7 mm，圆形基坑水平位移达到12.3 mm，比方形基坑变形大29.3%；第6步基岩开挖时最大水平位移变化较小，基本处于稳定状态。
![]()
图 4 方形和圆形基坑不同开挖步时地连墙水平位移Figure 4. Horizontal displacements of diaphragm walls during different excavation steps for square and circular foundation pits3.2 地表沉降
图 5为2组基坑模型不同开挖步时基坑地表沉降。由图 5可知：开挖初期地表沉降速率较大，开挖中期沉降速率趋于稳定，地面沉降也随基坑开挖逐渐增大，地表沉降在开挖阶段形成沉降槽形状。方形基坑地表沉降最大值达到7.2 mm，圆形基坑地表沉降最大值达到8.6 mm，位置均发生在距离基坑侧约12 m处。
![]()
图 5 方形和圆形基坑不同开挖步基坑地表沉降Figure 5. Surface settlements of square and circular foundation pitsat different excavation steps3.3 土压力
图 6为方形和圆形井2组基坑开挖时地连墙外侧土压力变化的曲线。从图 6中可以看出，地连墙墙背侧土压力表现为非线性变化，同一开挖步，方形井和圆形井地连墙墙背后土压力的变化规律较相近，且随着开挖步的增加，土压力由正值向负值变化点对应的基坑深度逐渐下降，表明在每一步开挖过程中，地连墙墙背土压力既有主动土压力，也有被动土压力，墙体一部分挤压土体，一部分与墙背后土体脱离；方形井和圆形井均在第3步开挖后受到最大正土压力，在第6步开挖后受到最大负土压力，无论正负最大土压力值，圆形始发井侧边土体中土压力要小于方形井。
![]()
图 6 方形和圆形基坑开挖时外侧土压力随开挖深度变化曲线Figure 6. Curves of variation of external soil pressure with excavation depth during excavation of square and circular foundation pits3.4 地连墙弯矩
图 7为方形井和圆形井2组基坑模型地连墙弯矩值与基坑深度变化的关系曲线。从图 7中可以看出，第1步开挖后，方形井和圆形井地连墙墙体受到弯矩较小，挠曲方向变化频繁；第3步开挖后，无论方形井还是圆形井基坑地连墙墙体均受到较大弯矩，与第一步相比，弯矩值增长了很多，开挖后期，弯矩值增长逐渐变慢，说明随着开挖加深，弯矩值逐渐增大，但逐渐收敛，趋于稳定；方形基坑地连墙在开挖第5步时地连墙最大正弯矩约为3543 kN·m，圆形基坑地连墙弯矩在开挖第6步时地连墙最大正弯矩约为3863 kN·m，比方形井基坑多320 kN·m。
![]()
图 7 方形和圆形基坑开挖时地连墙弯矩随开挖深度变化曲线Figure 7. Curves of bending moment of diaphragm wall during excavation of square and circular foundation pits as a function of excavation depth4. 结论
盾构机始发井基坑开挖的工程特性与基坑设计形状有关，通过离心模型试验研究了方形基坑和圆形基坑开挖引起的地表沉降、水平位移、弯矩和土压力的变化情况，可以得出以下3点结论。
（1）随着开挖的深度增加，地表沉降也逐渐增大，在第5步开挖时2组模型地下连续墙水平位移均达到最大值，圆形基坑是方形基坑的1.4倍，地连墙的弯矩也达到最大值，方形基坑比圆形基坑小320 kN·m。
（2）地面沉降随基坑开挖深度增大逐渐增加，形成沉降槽状。地连墙土压力值变化呈非线性，方形井和圆形井地连墙墙背后土压力的变化规律较相近，开挖初期，土压力值变化很小，随着基坑开挖的开展，地连墙墙背侧土压力值在基坑埋深较低时，土压力逐渐变大，在埋深较大时土压力则逐渐减小。
（3）在地铁隧道施工时，需要考虑盾构机始发井拼装空间的大小，还要考虑不同形状基坑开挖引起的力学和变形特性差异，合理设计基坑开挖的形状也至关重要。试验结果表明边界为圆弧形基坑开挖时地连墙水平位移和地表沉降较大，而其内部受力较小，这是因为圆形基坑能自身平衡作用在其上的力，具有明显的拱效应，因此在实际工程中可以结合方形和圆形基坑的优势将其设计为大于4条边的等边多边形。
-

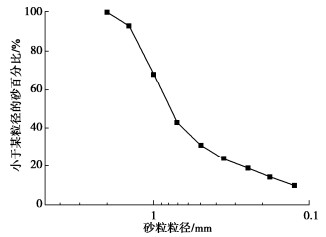

表 1 试样粒径范围
Table 1 Grain-size ranges of sample
粒径/mm 1.45~2 1~1.45 0.71~1 0.5~0.71 0.355~0.5 百分比/% 7 25 25 12 7 粒径/mm 0.25~0.355 0.18~0.25 0.125~0.18 0.075~0.125 百分比/% 5 4.5 4.5 10
下载: 导出CSV
表 2 试样基本物理参数
Table 2 Basic physical parameters of sample
GS emax emin D60/mm D30/mm D10/mm 2.80 0.58 1.07 0.9 0.49 0.125
下载: 导出CSV
表 3 试验方案
Table 3 Test schemes
相对密实度Dr 有效围压/kPa 剪切应变速率/(%·min-1) 0.70 300，600 0.0045，0.035，0.15
下载: 导出CSV
-
[1] 文哲, 段志刚, 李守定, 等. 中国南海岛礁吹填珊瑚砂剪切力学特性[J]. 工程地质学报, 2020, 28(1): 77-84. https://www.cnki.com.cn/Article/CJFDTOTAL-GCDZ202001009.htm WEN Zhe, DUAN Zhigang, LI Shouding, et al. Shear mechanical properties of dredged coral sands fromsouth china sea, china[J] Journal of Engineering Geology, 2020, 28(1): 77-84. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-GCDZ202001009.htm
[2] 王刚, 杨俊杰, 王兆南. 钙质砂临界状态随颗粒破碎演化规律分析[J]. 岩土工程学报, 2021, 43(8): 1511-1517. doi: 10.11779/CJGE202108016 WANG Gang, YANG Junjie, WANG Zhaonan. Evolution of critical state of calcareous sand during particle breakage[J]. Chinese Journal of Geotechnical Engineering, 2021, 43(8): 1511-1517. (in Chinese) doi: 10.11779/CJGE202108016
[3] 相盈盈. 钙质砂三轴固结不排水剪切特性研究[J]. 路基工程, 2020(6): 99-101, 117. https://www.cnki.com.cn/Article/CJFDTOTAL-LJGC202006019.htm XIANG Yingying. Study on shear properties of calcareous sand by consolidated undrained triaxial test[J]. Subgrade Engineering, 2020(6): 99-101, 117. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-LJGC202006019.htm
[4] 张季如, 罗明星, 彭伟珂, 等. 不同应力路径下钙质砂力学特性的排水三轴试验研究[J]. 岩土工程学报, 2021, 43(4): 593-602. doi: 10.11779/CJGE202104001 ZHANG Jiru, LUO Mingxing, PENG Weike, et al. Drained triaxial tests on mechanical properties of calcareous sand under various stress paths[J]. Chinese Journal of Geotechnical Engineering, 2021, 43(4): 593-602. (in Chinese) doi: 10.11779/CJGE202104001
[5] LADE P V, LIGGIO C D, NAM J. Strain rate, creep, and stress drop-creep experiments on crushed coral sand [J]. Journal of Geotechnical and Geoenvironmental Engineering, 2009, 135(7): 941-953. doi: 10.1061/(ASCE)GT.1943-5606.0000067
[6] YAMAMURO J A, ABRANTES A E, LADE P V. Effect of strain rate on the stress-strain behavior of sand [J]. Journal of Geotechnical and Geoenvironmental Engineering, 2011, 137(12): 1169-1178. doi: 10.1061/(ASCE)GT.1943-5606.0000542
[7] LÜ Y R, LIU J G, XIONG Z M. One—dimensional dynamic compressive behavior ofdry calcareous sand at high strain rates[J]. Journal of Rock Mechanics and Geotechnical Engineering, 2019, 11(1): 192-201. doi: 10.1016/j.jrmge.2018.04.013
[8] 杨锦健. 非均质钙质砂地基的承载力及变形特性研究[D]. 南宁: 广西大学, 2022. YANG Jinjian. Study on Bearing Capacity and Deformation Characteristics of Inhomogeneous Calcareous Sand Foundation[D]. Nanning: Guangxi University, 2022. (in Chinese)
[9] 纪文栋, 张宇亭, 裴文斌, 等. 钙质珊瑚砂液化特性的动三轴试验研究[J]. 水道港口, 2018, 39(1): 101-106. https://www.cnki.com.cn/Article/CJFDTOTAL-SDGK201801019.htm JI Wendong, ZHANG Yuting, PEI Wenbin, et al. Study on the coral sand liquefaction characteristics by dynamic triaxial test[J]. JournaI of Waterway and Harbor, 2018, 39(1): 101-106. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-SDGK201801019.htm
[10] 周杰, 周国庆, 赵光思, 等. 高应力下剪切速率对砂土抗剪强度影响研究[J]. 岩土力学, 2019, 31(9): 2805-2810. https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX201009026.htm ZHOU Jie, ZHOU Guoqing, ZHAO Guangsi, et al. Analysis of influence of shear rate on shear strength of sand under high stress[J]. Rock and Soil Mechanics, 2019, 31(9): 2805-2810. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX201009026.htm
-
