MICP固化粉煤灰的强度效应与机制分析

王子文; 魏然; 吴帅峰; 田继雪; 梁树军

doi:10.11779/CJGE2023S10052

MICP固化粉煤灰的强度效应与机制分析 English Version

王子文^{1, 2,},
魏然³,
吴帅峰^{1, 2},
田继雪^{1, 2},
梁树军⁴

1.
中国水利水电科学研究院流域水循环模拟与调控国家重点实验室, 北京 100048
2.
中国水利水电科学研究院水利部水工程建设与安全重点实验室, 北京 100048
3.
北京航空航天大学, 北京 102206
4.
北京京能电力股份有限公司石景山热电厂, 北京 100000

基金项目:

国家重点研发计划课题 2019YFC1509800

引江济淮公司科研项目 YJJH-ZT-ZX-20221130515

详细信息

作者简介:
王子文(1998—)，博士，工程师，主要从事微生物固化岩土材料研究。E-mail：791912970@qq.com

中图分类号: TU43
计量
- 文章访问数: 157
- HTML全文浏览量: 24
- PDF下载量: 50
出版历程
- 收稿日期: 2023-07-04
- 网络出版日期: 2023-11-23
- 刊出日期: 2023-10-31

Strength effect and mechanism analysis of MICP-solidified coal ash

WANG Ziwen^{1, 2,},
WEI Ran³,
WU Shuaifeng^{1, 2},
TIAN Jixue^{1, 2},
LIANG Shujun⁴

1.
State Key Laboratory of Simulation and Regulation of Water Cycle in River Basin, China Institute of Water Resources and Hydropower Research, Beijing 100048, China
2.
MWR Key Lab of Key Lab of Construction and Safety of Water Engineering, China Institute of Water Resources and Hydropower Research, Beijing 100048, China
3.
Beihang University, Beijing 102206, China
4.
Shijingshan Thermal Power Plant of Beijing Jingneng Power Co., Ltd., Beijing 100000, China

摘要

摘要: 粉煤灰具有颗粒细、相对质量密度小、孔隙比大的特点，为了实现粉煤灰的有效利用和粉尘污染控制，应用微生物诱导碳酸盐沉淀（MICP）方法，考虑自然蒸发和湿缸养护两种条件，研究了微生物反应机理、强化特性及影响因素。结果表明：①微生物在粉煤灰中产生的碳酸钙为方解石，含量从7%最大增加到15.3%；②MICP湿缸固化条件下，无侧限抗压强度最大提高6.55倍，达97.63 kPa；③固化强度随营养物浓度的增加表现为先增大后降低，保湿缸和自然蒸发条件下的最佳营养浓度分别为0.5 mol/L和1.0 mol/L；④微生物固化粉煤灰可以减少内部水分损失，保水效果明显，还具有良好的抑尘应用前景。
- MICP /
- 粉煤灰 /
- 强化机制 /
- 机制分析
Abstract: The coal ash has the characteristics of fine particles, small specific gravity and large pore ratio. In order to achieve effective utilization of the coal ash and dust pollution control, the microbial induced carbonate precipitation (MICP) method is used, considering natural evaporation and wet cylinder maintenance conditions, to study the mechanism of microbial response, strengthening characteristics and influencing factors. The results show that: (1) The calcite is the calcium carbonate produced by microorganisms in the coal ash, and the content increases from 7% to 15.3%. (2) Under the MICP wet cylinder curing conditions, the maximum unconfined compressive strength increases by 6.55 times, reaching 97.63 kPa. (3) The solidification strength first increases and then decreases with the increase of the nutrient concentration, and the optimal nutrient concentrations under moisturizing cylinder and natural evaporation conditions are 0.5 and 1.0 mol/L, respectively. (4) The microbial-derived calcium carbonate can reduce the water loss in ash samples and has a significant water retention effect, indicating good prospects for dust suppression applications.
- MICP /
- coal ash /
- strength effect /
- mechanism analysis

HTML全文

0. 引言

随着中国软土地区城市地下空间工程的大规模建设，基坑工程朝着更大、更深、更复杂的趋势发展。基坑开挖卸荷作用会打破土体原有平衡状态，引起基坑周边土体应力重分布，进而导致地层产生位移和变形，最终对邻近既有建筑产生不利影响^[1-2]。而软土由于物理力学特性差和结构性强等特点，受扰动后极易发生性能劣化，产生较大应力变化和变形^[3]。因此，预测基坑开挖引起地表位移对确保既有建筑物的风险预警具有重要意义。

学者们对基坑开挖引起地表位移预测开展了深入研究，研究方法主要包括数值模拟^[4]、解析解法^[5]等。这些方法在一定程度上反映了土体本构关系和基坑开挖与土体之间的力学响应，但存在本构关系确定困难、计算成本高、推导过程复杂和效率较低等缺点。机器学习作为一种高效的代理模型，成为基坑开挖引起地表位移的一种高效方法^[6]。赵华菁等^[7]基于实测数据，对比反向传播算法BP和长短期记忆神经网络LSTM预测结果，得出LSTM模型具有较好的稳定性。张生杰等^[8]基于LSTM模型对地下连续墙的变形预测，并与传统神经网络模型相比，证明了该模型的稳定性和可靠性。徐长节等^[9]通过支持向量机SVM、多层感知器模型ANN、长短期记忆模型LSTM模型及门循环单元模型GRU模型对支护结构最大侧移预测，得出GRU模型总体预测效果最好。单一神经网络预测模型有较好的准确性和可靠性，但受限于数据特征提取能力，并不能很好的处理非线性和非平稳序列^[10]。

综上所述，本文结合CNN模型和单一时序神经网络LSTM模型、GRU模型，建立混合神经网络CNN-LSTM模型、CNN-GRU模型。基于基坑开挖引起邻近地表位移实测数据，对比单一时序神经网络LSTM模型、GRU模型和混合时序神经网络CNN-LSTM模型、CNN-GRU模型的预测精度，并将混合时序神经网络CNN-LSTM模型、CNN-GRU模型的优化效果进行比较，为基坑开挖引起邻近地表位移预测提供参考。

1. 时序预测模型建立

1.1 卷积神经网络CNN模型

卷积神经网络CNN模型具有局部连接和权值共享特性，可高效实现输入特征的提取。其结构特征可分为输入层、卷积层、池化层、全连接层和输出层，如图 1所示。其中，卷积层通过卷积运算对数据特征提取，池化层通过去除数据进行特征降维，最后通过全连接层特征加权，提高数据特征质量。

图 1 CNN神经网络

Figure 1. CNN neural network

下载: 全尺寸图片幻灯片

1.2 长短期记忆神经网络LSTM模型

长短期记忆神经网络LSTM模型具有长效记忆能力和在必要时更新信息的特性，实现考虑时序性输入参数。其结构特征可分为遗忘门、输入门和传输门，如图 2所示。其中，输入门通过激活函数，决定输入信息，遗忘门选择信息保留，输出门控制信息输出，通过反向传播算法进行训练，以此适应数据特征。LSTM模型中参数计算公式为

${f_t} = \sigma \left( {{{\boldsymbol{W}}_{\mathrm{f}x}}{x_t} + {{\boldsymbol{W}}_{\mathrm{f}h}}{y_{t - 1}} + {b_\mathrm{f}}} \right) \text{，}$

(1)

${i_t} = \sigma \left( {{{\boldsymbol{W}}_{ix}}{x_t} + {{\boldsymbol{W}}_{ih}}{y_{t - 1}} + {b_i}} \right) \text{，}$

(2)

$\tilde{S}_t=\tanh \left(\boldsymbol{W}_{\mathrm{c}x} x_t+\boldsymbol{W}_{\mathrm{c}h} y_{t-1}+b_{\mathrm{c}}\right),$

(3)

${S_t} = {f_t} \otimes {S_{t - 1}} + {i_i} \otimes {S_t} \text{，}$

(4)

${O_t} = \sigma \left( {{{\boldsymbol{W}}_{\mathrm{o}x}}{x_t} + {{\boldsymbol{W}}_{\mathrm{o}h}}{h_{t - 1}} + {b_\mathrm{o}}} \right) \text{，}$

(5)

${h_t} = {O_t} \otimes \tanh {S_t} 。$

(6)

图 2 LSTM单元结构图

Figure 2. Structure of LSTM cell

下载: 全尺寸图片幻灯片

式中：x_t为输入特征；S_t，S_t-1为记忆单元中的状态向量；W为输出门的权重；b为输入门的偏置项；σ与tanh为激活函数； $\otimes$ 为矩阵元素相乘。

1.3 门控循环单元GRU模型

门控循环单元GRU模型是LSTM模型的改进模型，实现少于LSTM模型输入参数，取得与LSTM模型相同效果。其结构特征可分为更新门和重置门，如图 3所示。其中，更新门控制保留多少前一时刻状态信息到当前状态程度。重置门控制当前状态与先前信息结合程度。GRU模型中各参数的计算公式为

${z_t} = \sigma \left( {{{\boldsymbol{W}}_z} \cdot \left[ {{s_{t - 1}},{x_t}} \right]} \right) \text{，}$

(7)

${r_1} = \sigma \left( {{{\boldsymbol{W}}_r} \cdot \left[ {{s_{t - 1}},{x_t}} \right]} \right) \text{，}$

(8)

$\tilde{S}_t=\tanh \left(\boldsymbol{W} \cdot\left[s_{t-1} \cdot r_1, x_t\right]\right) \quad,$

(9)

$s_t=\left(1-z_t\right) s_{t-1}+z_t \tilde{S}_t 。$

(10)

图 3 GRU模型结构

Figure 3. Structure of GRU model

下载: 全尺寸图片幻灯片

1.4 混合时序神经网络CNN-LSTM模型和CNN- GRU模型

混合时序神经网络CNN-LSTM模型是基于CNN模型的空间特征提取能力，将数据进行多次重复卷积和池化后，有效提取强化后的特征信息，通过LSTM模型中门的控制机制，对CNN模型提取的特征值进行长短期记忆训练。混合时序神经网络模型CNN-GRU模型是在CNN模型提取特征信息基础上，引入GRU模型中重置门和更新门，捕捉数据中的时序关系，实现对未来数据的预测，其结构特征如图 4所示。

图 4 CNN-LSTM和CNN-GRU结构

Figure 4. Structure of CNN-LSTM and CNN-GRU

下载: 全尺寸图片幻灯片

2. 地表位移预测框架搭建

2.1 工程概况

本文选取杭州某邻近既有车站基坑开挖工程为依托。基坑开挖工程平面尺寸约为210 m×85 m，深度约为15 m。南、北基坑工程的正中间是地铁1号线从打铁关站至西湖文化站隧道运营段，地铁1号线车站主体结构紧邻基坑东侧，在车站主体结构中设有多个监测断面，站台两侧各设置两组监测棱镜，如图 5所示。

图 5 杭州某邻近既有隧道基坑开挖工程概况

Figure 5. Overview of project adjacent to excavation of existing tunnel in Hangzhou

下载: 全尺寸图片幻灯片

2.2 数据集建立

通过棱镜采集DM33断面中车站主体结构段地表位移数据，共计186组。为提高模型收敛速度，对数据集进行如下归一化处理：

$x^*=\frac{x-x_{\min }}{x_{\max }-x_{\min }} 。$

(11)

式中： ${x^*}$ 为归一化后数据；x为归一化前数据；x_max为样本最大值；x_min为样本最小值。

将归一化后的数据集采用滚动预测方法，得到180组数据，滚动预测方法具体步骤如下：

（1）设置滚动窗口为7，输入层神经元数量为6，输出层为神经元数量为1。

（2）进行地表位移滚动预测，将k_y-k_y+6时刻实测数据作为k_y+7时刻的数据的输入特征，k_y+7时刻数据为输出层。

（3）重复上述步骤，进行滚动迭代，最终建立所有时刻的地表位移数据集，如图 6所示。

图 6 滚动预测法

Figure 6. Rolling forecasting method

下载: 全尺寸图片幻灯片

2.3 预测模型结构设计

将数据集以8︰1︰1比例分为训练集、验证集和测试集，分别输入到单一时序神经网络预测模型LSTM模型、GRU模型和混合时序神经网络预测模型CNN-GRU模型、CNN-LSTM模型中进行预测。

单一神经网络主要取决于神经元数目与层数对预测模型结果的影响。GRU模型网络模块：初始参数设置为1层GRU，神经元数目为32，随机失活系数为0.01。LSTM网络模块：设置为1层LSTM，神经元数目为32，随机失活系数为0.01。

混合神经网络中主要设置CNN模型卷积层数和时序预测中神经元目数对预测模型结果的影响^[11]。混合时序神经网络预测模块初始设置如下：CNN模型特征提取模块为一层Conv1 D层，卷积核数为16，大小为2；LSTM模型模块：神经元目数为32，随机失活系数为0.01。GRU模型模块，神经元数目为32，随机失活系数为0.01。

2.4 模型预测精度

为检验模型预测精度，通过平均绝对误差MAE、平均相对误差MAPE和均方根误差RMSE对模型预测结果进行评价，计算公式为

$\text{RMSE} = \sqrt {\frac{1}{N}\sum\limits_{i = 1}^N {{{\left( {{{\hat y}_i} - {y_i}} \right)}^2}} } \text{，}$

(12)

$\text{MAPE} = \frac{1}{N}\sum\limits_{i = 1}^N {\left| {\frac{{{{\hat y}_i} - {y_i}}}{{{y_i}}}} \right|} \text{，}$

(13)

$\text{MAE} = \frac{1}{N}\sum\limits_{i = 1}^N {\left| {{{\hat y}_i} - {y_i}} \right|} 。$

(14)

式中：N为样本个数； ${\hat y_i}$ 为输出预测值； ${y_i}$ 为真实值。

3. 模型预测结果

3.1 模型预测结果分析

以180组实测地表位移数据为基础，分别通过LSTM模型、GRU模型、CNN-LSTM模型和CNN-GRU模型对数据集进行训练预测，4种模型预测结果如图 7所示。

图 7 地表位移预测值对比

Figure 7. Comparison of predicted surface displacements

下载: 全尺寸图片幻灯片

由图 7可知，4种模型预测结果均能捕捉到地表位移实测数据的变化趋势。对于单一神经网络模型，LSTM模型和GRU模型均未能预测到地表由沉降到隆起的变化，且LSTM模型整体拟合度较差，这可能是预测误差随着时间序列长度增加而累积，引起LSTM模型预测值明显偏离实测值^[12]。此外，地表由沉降到隆起的过程存在复杂的非线性关系，LSTM模型和GRU模型虽然能够处理非线性问题，但是在小样本数据情况下仍可能无法准确地捕捉到复杂的非线性变化，忽略了由沉降变为隆起的相关性特征。对于混合神经网络模型，CNN-LSTM模型和CNN-GRU模型预测效果均优于单一神经网络模型，且对于地表由沉降到隆起的变化也有较好的预测效果。这可能是在CNN模型数据空间特征提取作用下，LSTM模型^[13]和GRU模型能够更好地捕捉数据中的空间特征和序列依赖关系。

3.2 预测精度及优化效果

图 8是4种模型预测结果的平均绝对误差MAE、平均相对误差MAPE和均方根误差RMSE对比。从图 8中可以看出，对于平均绝对误差MAE，4种模型预测结果均在0.1以下，即4种模型预测偏差较小。对于均方根误差RMSE，4种模型预测结果均处于0.1左右，即4种模型均有较好的拟合能力。对于平均相对误差MAPE，CNN-GRU最小，其次是CNN-LSTM模型，然后是GRU模型，最后是LSTM模型，即CNN-GRU模型具有最优的预测准确性。表 1是单一时序神经网络预测模型和混合时序神经网络预测模型预测精度对比。由表 1可知，相较于单一时序神经网络预测模型LSTM模型和GRU模型，混合时序神经网络预测模型CNN-LSTM模型和CNN-GRU模型具有较好优化效果。对于平均绝对误差MAE、平均相对误差MAPE和均方根误差RMSE，CNN-LSTM模型较LSTM模型分别降低了24.4%，53.8%，4.1%，CNN-GRU模型较GRU模型分别降低了13.9%，49.1%，1%。由此可见，特征提取后的LSTM模型和GRU模型均表现出较好的预测效果。

图 8 地表位移预测精度对比

Figure 8. Comparison of prediction accuracies of surface displacement

下载: 全尺寸图片幻灯片

表 1 预测模型评价指标

Table 1. Evaluation indexes of prediction models

评判指标	LSTM	CNN-LSTM	优化效果/%	GRU	CNN-GRU	优化效果/%
MAE	0.1019	0.0819	24.4	0.0902	0.0782	13.9
MAPE	1.2779	0.5909	53.8	1.0970	0.5581	49.1
RMSE	0.1251	0.1199	4.1	0.1185	0.1174	1.0

下载: 导出CSV

| 显示表格

4. 结论

以杭州某邻近既有车站基坑开挖工程为研究对象，分别建立LSTM模型、GRU模型、、CNN-LSTM模型以及CNN-GRU模型预测邻近基坑开挖引起地表位移实测数据，分析模型预测效果和预测精度。得到2点结论。

（1）模型预测效果中CNN-GRU模型预测效果最优，CNN-LSTM模型次之，其次是GRU模型，最后是LSTM模型。在CNN模型的数据空间特征提取作用下，LSTM模型和GRU模型能够更好地捕捉数据中的空间特征和序列依赖关系。

（2）CNN-LSTM模型和CNN-GRU模型相较于LSTM模型和GRU模型有较好的优化效果，对于平均绝对误差MAE、平均相对误差MAPE和均方根误差RMSE，CNN-LSTM模型较LSTM模型分别降低了24.4%，53.8%，4.1%，CNN-GRU模型较GRU模型分别降低了13.9%，49.1%和1%。

图 1 贮灰场中粉煤灰固化不良造成的粉尘污染

Figure 1. Dust pollution caused by poor solidification of fly ash in the ash storage yard

下载: 全尺寸图片幻灯片

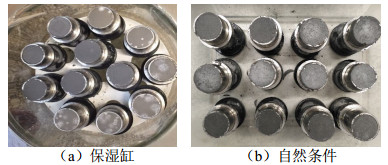

图 2 粉煤灰试样养护情况

Figure 2. Maintenance of fly ash sample

下载: 全尺寸图片幻灯片

图 3 保湿缸养护试样轴向力与轴向位移关系曲线

Figure 3. Relationship curve between axial force and axial displacement of wet cylinder maintenance curing samples

下载: 全尺寸图片幻灯片

图 4 自然条件养护试样轴向力与轴向位移关系曲线

Figure 4. Relationship curve between axial force and axial displacement of natural evaporation curing specimens

下载: 全尺寸图片幻灯片

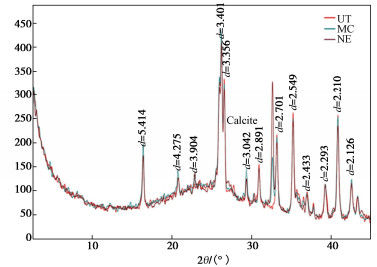

图 5 不同养护条件下粉煤灰非黏土矿物X射线衍射光谱对比

Figure 5. Comparison of X-ray diffraction spectra of fly ash non clay minerals under different curing conditions

下载: 全尺寸图片幻灯片

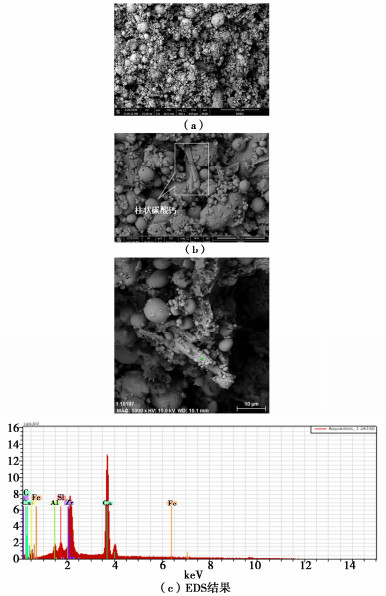

图 6 微生物固化粉煤灰SEM扫描和能谱分析结果

Figure 6. SEM scanning and energy spectrum analysis results of microbial solidified fly ash

下载: 全尺寸图片幻灯片

表 1 不同组别的试样中营养盐浓度及质量

Table 1 Nutrient concentration and mass in samples of different groups

试验组别	浓度	氯化钙	尿素
a	0.10	1.32	0.54
b	0.25	3.31	1.35
c	0.50	6.62	2.70
d	0.75	9.92	4.05
e	1.00	13.23	5.41
f	1.25	16.54	6.76
g	1.50	19.85	8.11

下载: 导出CSV

表 2 试验设计

Table 2 Experimental design

组别	营养液浓度/(mol·L^-1)	掺比	养护龄期/d
1	0.10	粉煤灰∶菌液=2∶1	7
2	0.25	粉煤灰∶菌液=2∶1	7
3	0.50	粉煤灰∶菌液=2∶1	7
4	0.75	粉煤灰∶菌液=2∶1	7
5	1.00	粉煤灰∶菌液=2∶1	7
6	1.25	粉煤灰∶菌液=2∶1	7
7	1.50	粉煤灰∶菌液=2∶1	7

下载: 导出CSV

表 3 保湿缸养护条件下试样强度

Table 3 Sample strength under curing conditions of wet cylinder maintenance

营养盐浓度/(mol·L^-1)	试样质量/g	峰值应力/kPa	平均峰值应力/kPa	养护前后含水率减少值/%
0.1	126.3	27.23	28.10	2.03
0.1	126.0	28.98	28.10	2.05
0.25	134.8	68.17	64.36	4.36
0.25	134.2	60.54	64.36	3.13
0.5	139.7	102.58	90.78	8.10
0.5	137.7	78.97	90.78	7.84
0.75	137.1	89.14	85.37	6.29
0.75	137.1	81.61	85.37	6.88
1	134.5	65.11	71.68	7.17
1	133.2	78.24	71.68	7.60
1.25	132.9	54.87	50.98	7.79
1.25	130.6	47.09	50.98	9.38
1.5	137.5	35.23	42.96	7.85
1.5	138.1	50.69	42.96	7.64
对照组	133.33	18.90	17.14	16.25
对照组	131.68	15.37	17.14	16.28

下载: 导出CSV

表 4 自然养护条件下试样强度

Table 4 Sample strength under natural evaporation curing conditions

营养盐浓度/(mol·L^-1)	试样质量/g	峰值应力/kPa	平均峰值应力/kPa	养护前后含水率减少值/%
0.5	134.43	25.95	36.41	25.35
0.5	135.2	46.85	36.41	25.13
0.75	140.61	54.96	49.34	23.62
0.75	138.6	43.73	49.34	25.32
1	130.74	80.35	78.06	24.30
1	133.54	75.77	78.06	23.56
1.25	133.69	55.50	48.42	24.05
1.25	139.7	41.33	48.42	25.37
1.5	134.41	47.18	46.25	21.94
1.5	135.66	45.33	46.25	22.29
对照组	133.18	21.07	18.87	45.10
对照组	133.00	16.66	18.87	45.64

下载: 导出CSV

表 5 粉煤灰矿物含量

Table 5 Mineral content of fly ash

材料	矿物含量/%
材料	石英	钾长石	方解石	莫来石	黏土矿物
对照组	8.8	5.6	7.0	75.3	3.3
缸湿	7.0	0.5	18.9	71.2	2.4
自然蒸发	6.0	0.6	15.3	75.2	2.9

下载: 导出CSV
