玄武岩脆性相似材料的起裂和损伤强度特征试验研究

孔洋; 阮怀宁; 张桂荣; 何宁; 汪璋淳

doi:10.11779/CJGE2023S10020

玄武岩脆性相似材料的起裂和损伤强度特征试验研究 English Version

1.
南京水利科学研究院岩土工程研究所, 江苏南京 210024
2.
河海大学岩土工程研究所, 江苏南京 210024

基金项目:

国家自然科学基金长江水科学研究联合基金项目 U2040221

国家自然科学基金项目 41831278

中央级公益性科研院所基本科研业务费专项资金项目 Y321003

详细信息

作者简介:
孔洋（1989—），男，山东泰安人，博士，工程师，主要从事节理岩体力学特性与岩土工程安全监测等方面的科研工作。Email: ykong@nhri.cn

中图分类号: TU45
计量
- 文章访问数: 116
- HTML全文浏览量: 34
- PDF下载量: 37
出版历程
- 收稿日期: 2023-07-04
- 网络出版日期: 2023-11-23
- 刊出日期: 2023-10-31

Experimental study on initiation and damage strength characteristics of similar materials of basalt brittle

1.
Geotechnical Engineering Department, Nanjing Hydraulic Research Institute, Nanjing 210024, China
2.
Institute of Geotechnical Research, Hohai University, Nanjing 210024, China

摘要

摘要: 岩石起裂强度和损伤强度是评价硬岩高应力破坏的重要指标。利用可表征玄武岩块体物理力学行为的脆性类岩石相似模型材料，基于Hoek三轴压缩试验与声发射测试，开展了模型材料的变形破坏特征、声发射特性、裂纹起裂与损伤应力阈值水平、岩石起裂与损伤强度特征等方面的研究工作。研究成果揭示了模型材料的硬脆性破裂演化特征，给出了模型材料的裂纹起裂应力、损伤应力阈值，定义了模型材料的起裂强度包络线与损伤强度包络线，探究了玄武岩块体脆性相似材料的起裂强度和损伤强度特征。研究成果可为玄武岩地区地下洞室开挖片帮、岩爆或破裂等应力控制型破坏的预警预报提供一定的技术支撑。
- 玄武岩 /
- 声发射 /
- 应力阈值 /
- 起裂强度 /
- 损伤强度 /
- 强度包络线
Abstract: The crack initiation and crack damage strengths of rock are the important indexes to evaluate the high stress failure of hard rock. Based on the Hoek triaxial compression tests and acoustic emission tests, a brittle rock-like model material that can characterize the physical and mechanical behaviors of basalt block is used to carry out researches on the deformation and failure characteristics, acoustic emission characteristics, crack initiation and damage stress threshold levels, rock initiation and damage strength characteristics of the model materials. The evolution characteristics of hard and brittle fractures of the model materials are revealed. The crack initiation and crack damage stress thresholds of the model materials are given. The crack initiation and crack damage strength envelopes of the model materials are defined. The initiation and damage strength characteristics of similar materials of basalt brittle are investigated. The research results may provide certain technical support for the early warning and prediction of stress-induced failures such as wall caving, rock-burst or rupture during the excavation of underground cavities in basalt areas.
- basalt /
- acoustic emission /
- stress threshold /
- initiation strength /
- damage strength /
- strength envelope

HTML全文

0. 引言

非饱和状态下的土体具有很高的强度^[1]，然而遇水湿化强度会迅速降低，局部可能达到饱和，该状态下的土压力值与非饱和条件下的值差别很大。多名学者统计显示大部分基坑事故都与水有关，此外，2019年6月8日南宁绿地中心基坑塌陷也是因为场地管道爆裂，非饱和土遇水湿化，作用在支护结构的土压力增大^[2]。因此，亟需定量评估浸湿作用对非饱和土侧向土压力的影响，提出计算方法，减少此类事故发生。

目前，对非饱和土压力研究获得了很大进展，但现有研究多从理论出发进行公式推导，1961年Coleman等^[3]提出双变量理论，Fredlund便得到净应力与吸力的双变量理论，之后得到了扩展的朗肯土压力理论，但是在平时的设计和研究中，仍然采用朗肯土压力理论^[4]计算非饱和土压力。姚攀峰等^[5]提出了与扩展型朗肯土压力不同的计算方法广义朗肯土压力计算方法，陈铁林等^[6]解决水位变化及降水条件下的土压力计算问题，根据K₀定义推导K₀求解式。任传健等^[7]结合Fredlund非饱和土抗剪切与强化准则和经典的朗肯土压计算公式，得出考虑降水变化的土压计算公式。汪丁建等^[8]在饱和土朗肯土压力分析基础上，推导出降雨条件下非饱和朗肯土压力。王晓亮等^[9]将降雨和蒸发对基质吸力的影响引入到非饱和土抗剪强度公式中，得到K₀随降雨定性变化，但没有定量结果。

已有的大量研究充分表明水对静止土压力的影响不可忽略，但已有的计算公式复杂不实用，结果有待验证。导致现有非饱和土体仍采用饱和土理论的计算结果加安全储备来设计计算^[10]，安全系数是否足够不明确。为了使湿化条件下静止土压力增量的演化规律更明确，本文通过室内试验确定了其相关的变化规律、建立相应的计算模型，减小对安全施工的威胁。

1. 试验材料与方法

1.1 土料特性

取北京延庆地区原状粉质黏土进行烘干、碾碎、过0.25 mm筛备用，进行基本物理性质测试，依据《土工试验方法标准：GB/T50123—2019》^[11]，结果见表 1。

表 1 土的基本物理性质

Table 1. Basic physical properties of soil

最大干密度/ (g·cm^-3)	最优含水率/%	液限 w_L/%	塑限w_P/%	塑性指数I_P	土粒相对密度G_S
1.80	16.5	30.7	15.2	15.5	2.73

下载: 导出CSV

| 显示表格

1.2 试验方案

选择干密度1.53 g/cm³（压实度0.85）、高度40 mm的标准环刀试样开展K₀压缩试验，设5个不同的初始饱和度与4个不同的上覆荷载，具体方案见表 2。

表 2 浸水条件下非饱和粉质黏土试验方案

Table 2. Test schemes under water immersion conditions

上覆荷载/kPa	加载过程	初始饱和度
100/200/ 300/400	100(200/300/400)kPa→湿化→逐级加载至1600kPa	0.2/0.3/0.4/ 0.5/0.6

下载: 导出CSV

| 显示表格

1.3 试验过程

（1）仪器标定。本文采用JCY型K₀固结仪来完成K₀压缩试验，在气囊中充入与试样等体积的水，利用水各向等压特性标定仪器在竖向压力下对土压力的测量，根据试验数据拟合得到两仪器的标定系数^[12]。

（2）制样并养护得到不同初始含水率试样。用饱和再风干的土样模拟经过了干湿循环的天然非饱和土，通过7 d密闭养护保证孔隙水分布均匀，见图 1。

图 1 准备不同初始含水率的试样

Figure 1. Preparation of samples with different initial moisture contents

下载: 全尺寸图片幻灯片

（3）加上覆荷载待稳定后进行湿化饱和，湿化稳定后养护7 d，再完成后续设定加载至试验结束。

（4）卸压并整理仪器装置，将不同初始饱和度湿化前与湿化压缩后试样进行对比，如图 2所示。

图 2 试验前后对比图

Figure 2. Comparison of soil samples before and after tests

下载: 全尺寸图片幻灯片

2. 试验结果及规律

K₀固结仪连接压力传感器采集数据，得到侧压力随时间变化关系^[12]，从而得到粉质黏土在5个不同初始饱和度S_r和4个不同上覆荷载P作用下发生湿化与湿化后继续加载的水平静止土压力-竖向压力的关系曲线，见图 3，因篇幅关系只展示S_r=0.2结果^[12]。对于非饱和土一般采用水土合算计算土压力，此时侧压力传感器测量得到的相当于水土合算下的土压力。

图 3 静止土压力随竖向压力变化关系(S_r=0.2)

Figure 3. Variation of static earth pressure with vertical pressure (S_r=0.2)

下载: 全尺寸图片幻灯片

湿化静止土压力增量 $\Delta {\sigma _{{\text{h}}}}$ 统计见表 3，计算式为

$\Delta {\sigma _{{\text{h}}}} = {\sigma _{{\text{w}}}} - {\sigma _{{\text{d}}}} 。$

(1)

表 3 湿化静止土压力增量计算值统计

Table 3. Statistics of calculated increment static earth pressure

初始饱和度S_r	0.2	0.3	0.4	0.5	0.6
100 kPa下增量值	35.14	25.10	17.41	12.5	3.53
200 kPa下增量值	68.95	48.38	33.32	22.97	6.31
300 kPa下增量值	95.01	68.95	47.86	29.99	8.98
400 kPa下增量值	118.02	90.00	60.99	35.97	10.11

下载: 导出CSV

| 显示表格

式中： ${\sigma _{{\text{d}}}}$ 为上覆荷载作用下湿化前静止土压力大小； ${\sigma _{{\text{w}}}}$ 湿化饱和后静止土压力大小。

3. 静止土压力增量计算模型

3.1 湿化过程中静止土压力演变规律

不同初始饱和度湿化过程的增湿水平不同，可使用湿化前初始饱和度表示增湿水平，即：S_r=1的增湿水平为0，S_r越小增湿水平越大。

由表 3可以看到湿化时静止土压力都有不同程度的增大，且初始饱和度S_r越低或上覆荷载P越大，静止土压力增量越大。图 3数据显示，湿化后继续加载呈线性且斜率基本一致，表明K₀值大小近似一致，S_r与P的不同不会影响湿化饱和后K₀大小。可能原因是：静止土压力系数主要由有效内摩擦角决定，饱和后有效内摩擦角接近，因此湿化饱和后K₀近似一致。

土体强度理论认为土颗粒间存在综合作用，包括吸力、胶结作用、德华力以及化学键等^[4]，非饱和土研究学者^[13]一般认为土骨架受压为保证完整性依靠两部分力平衡：一是土颗粒间的基质吸力，取决于土体的含水量；另外是土颗粒间的胶结力，取决于土体内部的黏粒微量物质。静止土压力增量是由颗粒间胶结作用的减弱和基质吸力减小两方面原因引起的^[14]。为推导计算模型引出中间变量0.65-S_r，如图 4所示，初始饱和度越小，湿化导致基质吸力减少量就越大，静止土压力增量就越大；湿化饱和后上覆荷载越大，对土体胶结力破坏就越大，如图 5所示，湿化饱和后的静止土压力增量，随上覆荷载增加而变大。

图 4 静止土压力增量与初始饱和度关系

Figure 4. Variation of increment of static earth pressure increment with initial saturation

下载: 全尺寸图片幻灯片

图 5 静止土压力增量与上覆荷载关系

Figure 5. Variation of increment of static earth pressure with load

下载: 全尺寸图片幻灯片

3.2 湿化过程中静止土压力增量计算模型

土压力增量 $\Delta {\sigma _{{\text{h}}}}$ 与上覆荷载P，初始饱和度S_r都呈线性关系，双线性模型见式（2），P和S_r确定时有一次函数式（3），（4）。当变量 $n=（{S}_{\text{r}}{\text{+}}{b}_{1}）{\text{=0}}{\text{.65}}-{S}_{{\text{r}}}$ 时，土压力增量 $\Delta {\sigma _{{\text{h}}}}$ 与n成正比例， ${k_1}{k_2}m$ 为斜率，见图 4。

$\Delta {\sigma _{{\text{h}}}} = {k_1}n \times {k_2}m {\text{，}}$

(2)

${k}_{1}n={k}_{1}（{S}_{{\text{r}}}{\text{+}}{b}_{1}） {\text{，}}$

(3)

${k}_{2}m={k}_{2}（P{\text{+}}{b}_{2}）。$

(4)

P与其对应的 ${k_1}{k_2}m$ 拟合得 ${k_1}{k_2}m{{\text{ = 0}}}{{\text{.60}}}P + {{\text{19}}}{{\text{.76}}}$ ，再将 $n$ 代入式（2）中，得到式（5）。当初始饱和度S_r较大接近饱和土时，静止土压力增量为0，观察式（5），当饱和度S_r＞0.65时，湿化不会引起静止土压力增加。

$\Delta {\sigma _{{\text{h}}}} = \left\{ \begin{array}{l} (0.60P{{\text{ + 19}}}{{\text{.76}}}){{\text{(}}}0.65 - {S_{{\text{r}}}}{{\text{)}}} \;\;\;\;{{\text{(}}}{S_{{\text{r}}}} \leqslant 0.65{{\text{)}}} \hfill \\ 0\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;{{\text{ (}}}{S_{{\text{r}}}} > 0.65{{\text{)}}} \hfill \\ \end{array} \right. 。$

(5)

为了更直观的表现增量的含义，将 $\Delta {S_{{\text{r}}}} = 1 - {S_{{\text{r}}}}$ 代入式（5），得到最终的增量表达式如下：

$\begin{equation} \Delta \sigma_{\mathrm{h}}=\left\{\begin{array}{ll} (0.60 P+19.76)\left(\Delta S_{\mathrm{r}}-0.35\right) & \left(\Delta S_{\mathrm{r}} \geqslant 0.35\right) \\ 0 & \left(\Delta S_{\mathrm{r}}<0.35\right) \end{array}\right. 。 \end{equation}$

(6)

4. 挡土墙静止土压力计算案例分析

以延庆某深基坑为背景，结合勘察数据，对上文的模型进行试算。该基坑开挖深度23 m，上表面有8 kPa的均布荷载，施工阶段饱和度0.25，已勘测到自然地面以下34 m地层特性，土体基本为粉质黏土。

根据划分土层的重度与厚度计算出土层下表面荷载，并根据K₀算出湿化前静止土压力 ${\sigma _{{\text{h}}}}_i$ ，K₀按经验值取0.3。根据式（6）算出静止土压力增量 $\Delta {\sigma _{{\text{h}}}}_i$ ，接着计算出湿化后静止土压力 ${\sigma _{{\text{w}}}}_i$ 和 ${\sigma _{{\text{w}}}}_i$ / ${\sigma _{{\text{h}}}}_i$ 比值，计算值随深度变化绘制在图 6中，发现比值随深度增大而减小，但始终大于1.8，说明湿化对静止土压力影响较大。

图 6 不同累计深度处静止土压力与其相关计算值关系

Figure 6. Static earth pressures and their correlation with depth

下载: 全尺寸图片幻灯片

由于本文采用重塑土进行试验，和天然土体湿化时侧压力变化结果不同，特别是黄土等结构性非饱和土，其湿化可能发生湿陷等行为，导致土压力演化较为复杂。本文研究结果仅适用于非结构性的非饱和土。

5. 结论

本文通过开展室内试验，定量评估浸湿作用对非饱和土侧向土压力的影响，实测浸湿饱和作用下静止土压力增量的变化规律，建立相应的计算模型，通过应用发现设计时必须重视湿化的影响，并得到以下3点结论。

（1）湿化饱和后，土体的静止土压力系数K₀值与初始饱和度、上覆荷载无关。推测土体静止土压力系数K₀值主要由有效内摩擦角决定，饱和后有效内摩擦角基本一致，故K₀值大小近似一致。

（2）湿化前的初始饱和度越低，湿化饱和后的静止土压力增量越大；且湿化饱和后的静止土压力增量，随湿化时的上覆荷载增加而变大。

（3）基于试验数据和机理分析，得到了湿化条件下考虑上覆荷载与初始饱和度的双线性土压力增量计算模型；将其应用于某支挡工程，发现湿化后的土压力可达初始土压力1.8倍以上，设计时必须予以重视。

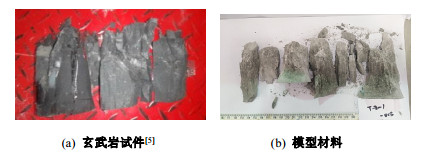

图 1 单轴压缩试验玄武岩试件与模型材料破坏模式

Figure 1. Failure mode of basalt samples and model materials in uniaxial compression tests

下载: 全尺寸图片幻灯片

图 2 Hoek三轴试验装置示意图

Figure 2. Diagrammatic sketch of Hoek triaxial test devices

下载: 全尺寸图片幻灯片

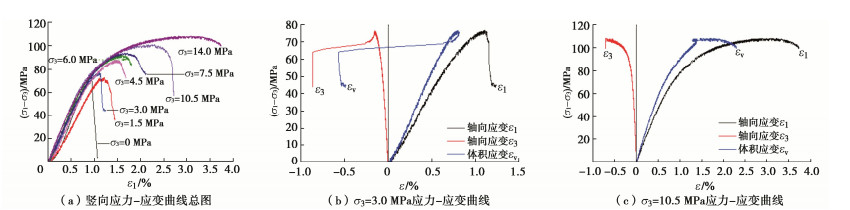

图 3 Hoek三轴试验脆性类岩石模型材料试件应力-应变曲线

Figure 3. Hoek triaxial test stress-strain curves of brittle rock-like model material samples

下载: 全尺寸图片幻灯片

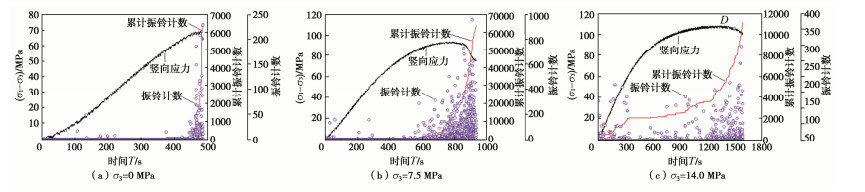

图 4 典型围压下脆性类岩石材料试样应力-振铃计数-累计振铃计数与时间关系

Figure 4. Relationship curves of stress, ring-down count, cumulative ring-down count and time of testing brittle rock-like samples under typical confinement stresses

下载: 全尺寸图片幻灯片

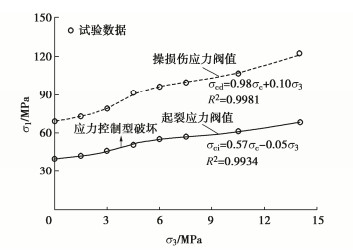

图 5 脆性类岩石模型材料试样裂纹起裂、损伤应力阈值曲线

Figure 5. Relationship curves of crack initiation and crack damage stress thresholds of brittle rock-like model samples

下载: 全尺寸图片幻灯片

表 1 脆性类岩石材料试样裂纹起裂与损伤应力值统计表

Table 1 Statistical table of crack initiation and crack damage stress levels of brittle rock-like samples

编号	σ₃/MPa	σ_c/MPa	σ_ci/MPa	σ_ci/σ_c	σ_cd/MPa	σ_cd/σ_c	σ_ci/σ_cd
1	0	70.55	39.77	0.56	69.41	0.98	0.57
2	1.5	74.26	42.08	0.57	73.52	0.99	0.57
3	3.0	79.87	46.18	0.58	79.12	0.99	0.58
4	4.5	92.58	51.19	0.55	91.65	0.99	0.56
5	6.0	98.41	55.78	0.57	95.70	0.97	0.58
6	7.5	101.62	56.71	0.56	99.59	0.98	0.57
7	10.5	107.39	61.44	0.57	106.16	0.99	0.58
8	14.0	122.58	68.22	0.56	122.58	1.00	0.56
平均值				0.56	—	0.99	0.57

下载: 导出CSV
