基于加速老化试验的铝酸钙水泥基复合材料固化飞灰长期稳定性研究

张文杰; 贾志伟; 李西斌

doi:10.11779/CJGE20230412

基于加速老化试验的铝酸钙水泥基复合材料固化飞灰长期稳定性研究 English Version

1.
台州学院建筑工程学院, 浙江台州 318000
2.
荆门市住房和城乡建设局, 湖北荆门 448000
3.
浙江农林大学风景园林与建筑学院, 浙江杭州 311300

基金项目:

国家自然科学基金项目 52078467

详细信息

作者简介:
张文杰(1978—)，男，博士，教授，主要从事环境岩土工程方面的研究工作。E-mail: zhwjlyl@163.com

中图分类号: TU432
计量
- 文章访问数: 280
- HTML全文浏览量: 37
- PDF下载量: 54
出版历程
- 收稿日期: 2023-05-10
- 网络出版日期: 2024-03-24
- 刊出日期: 2024-08-31

Research on long-term stability of fly ash solidified by calcium aluminate cement-based materials through accelerated ageing test

1.
School of Civil Engineering and Architecture, Taizhou University, Taizhou 318000, China
2.
Jingmen Housing and Urban-Rural Development Bureau, Jingmen 448000, China
3.
School of Landscape Architecture, Zhejiang A & F University, Hangzhou 311300, China

摘要

摘要: 酸雨淋滤是影响飞灰固化体长期稳定性的重要因素。在铝酸钙水泥(CAC)中加入磷酸二氢钠(NaH₂PO₄)和二乙基二硫代氨基甲酸钠(DDTC)得到CAC基飞灰固化/稳定化复合材料，基于加速老化试验研究了飞灰固化体的长期稳定性，通过浸出试验研究了重金属Cd、Pb、Zn的浸出毒性，进行连续提取试验研究了重金属化学形态变化，通过X射线衍射和扫描电镜分析揭示了相关机理。结果表明，固化体中Cd和Pb的浸出质量浓度在模拟老化的第26年达到最低，之后浸出浓度随时间增加，到第78年超出了限值；在模拟的104 a中Zn的浸出质量浓度一直增大。经CAC基复合材料固化/稳定化后，飞灰中Cd、Pb和Zn的有机结合态和残渣态占比增加，铁锰氧化物结合态占比减小；随着老化进行，铁锰氧化物结合态逐渐增多而残渣态减少，导致浸出浓度逐渐增加。CAC的水化产物、磷酸盐沉淀以及络合物使飞灰中团聚体增多、孔隙减小，从而减少了重金属浸出；加速老化试验之后，这些成分减少甚至消失，对重金属的封固效果减弱。本文可为飞灰长期安全处置提供理论依据和技术参考。
- 飞灰 /
- 铝酸钙水泥 /
- 固化/稳定化 /
- 重金属浸出 /
- 长期稳定性
Abstract: The leaching under acid rain is an important factor that affects the long-term stability of solidified fly ash. The sodium dihydrogen phosphate (NaH₂PO₄) and sodium diethyl dithiocarbamate (DDTC) are added to the calcium aluminate cement (CAC) to obtain CAC-based materials for solidification of fly ash. The long-term stability of the cured fly ash is investigated through the accelerated ageing tests. The leaching toxicities of Cd, Pb and Zn are studied by leaching tests. The sequential extraction tests are conducted to investigate the chemical species of heavy metals. X-ray diffraction and scanning electron microscopy tests are used to analyze the mechanism involved. The results show that the leaching concentrations of Cd and Pb are the lowest at the 26th year. The concentrations increase afterward and exceed the limits at the 78th simulated year. The leaching concentration of Zn increases continuously during the simulated 104 years. After cured by the CAC-based materials, the heavy metal bound to organic and residual increases, and that bound to Fe-Mn oxides decreases. Along with ageing, the heavy metal bound to Fe-Mn oxides increases and the residual decreases, resulting in an increase in the leaching concentration. The CAC hydration products, phosphate precipitation and complexes increase the amount of aggregates and reduce the pores, thus reducing the leachability of heavy metals. After the accelerated ageing tests, these materials decrease or even disappear, resulting in a decrease in the encapsulation effects. This study provides theoretical basis and technical reference for the long-term safe disposal of fly ash.
- fly ash /
- calcium aluminate cement /
- solidification/stabilization /
- heavy metal leaching /
- long-term stability

HTML全文

0. 引言

高温冻土是指由土颗粒基质、冰晶、未冻水和气体组成的温度介于-1.5℃~0℃的土体，通常表现出温度敏感性突出、力学性能低劣等特性，工程中极易引发建构筑物冻土地基产生非均匀沉降变形，甚至会导致上部结构开裂和破坏，严重威胁冻土工程安全设计与施工^[1]。因此，研究高温冻土本构模型具有重要工程意义，可为预测高温冻土地层变形特性从而避免工程灾害的发生提供重要手段。

朱元林等^[2]利用大量单轴压缩试验得出冻土应力-应变关系，结合曲线拟合与塑弹性理论建立了单轴压缩本构模型。苗天德等^[3]从微观视角出发，定义了压缩过程中的损伤因子，获得了冻土蠕变损伤本构关系。随后，诸多学者基于损伤力学理论，从细微观角度建立了冻土单轴唯像本构模型^[4]、细观损伤本构模型^[5]、宏细观本构模型^[6]、宏微观黏弹塑性本构模型^[7]。冻土体常在低围压条件下呈现出应变软化的变形特征，通过CT技术识别冻土内部变形过程中的损伤变量，可以描述冻土体蠕变过程中的损伤特征^[8-9]。对不同温度不同应变率下的冻土试件进行冲击压缩试验，可构建动荷载条件下的冻土本构关系^[10-11]。将加载-破坏屈服面及统一硬化参数整合，可建立冻土多相多面本构模型^[12]。空心圆柱仪试验可以科学量化不同应力水平条件下的冻土变形特征，为复杂应力条件下的本构关系构建提供了重要参考^[13]。

对于常规低温冻结，上述研究成果得到的本构模型基本能表征冻土不同应力状态下的力学状态^[14-15]。然而对于近相变区的高温冻土，冻结过程中冻结锋面、冰分凝锋面、冻结缘厚度随时间动态变化^[16-17]。当高温冻土未冻水含量相对较高时，内部的孔隙水压力增加较大使得作用在土骨架上的有效应力降低，表现出剪胀、应变软化特征；当高温冻土未冻水含量相对较低时，内部的孔隙水压力增加值小于总应力增加值，表现出剪缩、应变硬化特征，因此高温冻土同时存在剪缩、剪胀、硬化和软化特性^[18-19]。针对高温冻土，Liao等^[20]从强度随机分布出发，建立了可以反映冻土力学性质较强离散性的随机损伤本构模型，但将其作为弹性体的损伤本构模型研究存在一定的缺陷。Lai等^[21]从概率论与数理统计的视角出发，定义了材料截面内部的损失变量，提出了高温冻土损伤统计本构模型，但该模型难以对高低围压三轴应力路径下的高温冻土应力应变行为进行统一描述。

本文考虑黏聚力及内摩擦角的影响，以整体变形 $\varepsilon _{\text{v}}^{}$ -lnp曲线对冻土试样变形特征进行表征，建立了能够有效反映高温冻土剪缩、剪胀、硬化和软化特性的本构模型。该模型采用应力路径相关因子对等向固结路径条件下屈服面硬化参数进行修正，获得与应力路径无关的当前屈服面硬化参数，结合临界状态参数推导得到了能够体现高温冻土固有临界特性的参考屈服面硬化参数。自编程序计算了不同围压条件下高温冻土应力应变关系，利用试验数据对本文所构建的双屈服面统一本构模型进行了验证。

1. 本构模型建立

1.1 屈服函数

英国剑桥大学Roscoe等^[22]从能量方程推导出应力比与应变增量比的关系，结合正交法则、相关联流动法则及等向固结试验确定塑性应力应变关系，于1963年提出了原始剑桥模型。鉴于原始剑桥模型获得的屈服函数在 $p{\text{ - }}q$ 坐标系中与 $p$ 轴不正交，Roscoe等^[23]于1968年提出了塑性势函数(屈服函数)与 $p$ 轴正交的修正剑桥模型，定义了应力空间内 $g(p,q)$ 和 ${\text{(d}}\varepsilon _{\text{v}}^{\text{p}}{\text{,d}}\varepsilon _{\text{d}}^{\text{p}}{\text{)}}$ 的正交条件，表示为

。

${\text{d}}p{\text{d}}\varepsilon _{\text{v}}^{\text{p}} + {\text{d}}q{\text{d}}\varepsilon _{\text{d}}^{\text{p}} = 0 。$

(1)

荷载作用下塑性变形所消耗的功为

。

${\text{d}}{W^{\text{p}}} = p{\text{d}}\varepsilon _{\text{v}}^{\text{p}} + q{\text{d}}\varepsilon _{\text{d}}^{\text{p}} 。$

(2)

考虑到材料破坏时，也即临界状态下有

。

${q_{\text{f}}} = M(p + {p_r})\;\;\;({\text{d}}\varepsilon _{\text{v}}^{\text{p}} = 0) 。$

(3)

式中：M = $6\sin \varphi /(3 - \sin \varphi )$ ； ${p_{\text{r}}} = c\cot \varphi$ ，c， $\varphi$ 分别为土的黏聚力和内摩擦角。

将式（3）代入式（2）可得

$\begin{aligned} \mathrm{d} W^{\mathrm{p}} & =\left(p+p_{\mathrm{r}}\right) \mathrm{d} \varepsilon_{\mathrm{v}}^{\mathrm{p}}+q \mathrm{~d} \varepsilon_{\mathrm{d}}^{\mathrm{p}}=M\left(p+p_{\mathrm{r}}\right) \mathrm{d} \varepsilon_{\mathrm{d}}^{\mathrm{p}} \\ & =\left(p+p_{\mathrm{r}}\right) \sqrt{\left(\mathrm{d} \varepsilon_{\mathrm{v}}^{\mathrm{p}}\right)^2+\left(M \mathrm{~d} \varepsilon_{\mathrm{d}}^{\mathrm{p}}\right)^2} 。\end{aligned}$

(4)

整理式（4）可得

$\frac{{{\text{d}}\varepsilon _{\text{v}}^{\text{p}}}}{{{\text{d}}\varepsilon _{\text{d}}^{\text{p}}}} = \frac{{{M^2}{{(p + {p_{\text{r}}})}^2} - {q^2}}}{{2(p + {p_{\text{r}}})q}} 。$

(5)

求解方程（5）可得塑性势函数为

$g = {q^2} + {M^2}{(p + {p_{\text{r}}})^2} - C(p + {p_{\text{r}}}) = 0 。$

(6)

式中： $C$ 为积分常数， $C$ 取不同的值可得到不同的塑性势函数。

本文得到考虑高温冻土黏聚力及内摩擦角的修正剑桥模型塑性势面如图 1所示。

图 1 塑性势函数

Figure 1. Plastic potential function

下载: 全尺寸图片幻灯片

采用相关流动法则，当广义剪应力 $q = 0$ 时，令平均正应力 $p = {p_x}$ ，积分常数 $C = {M^2}({p_x} + {p_r})$ ，高温冻土屈服函数可进一步表示为

$f = {q^2} + {M^2}p(p + {p_r}) - {M^2}{p_x}(p + {p_r}) = 0 。$

(7)

变换式（7），并对两边取自然对数可得

$\ln \left[ {1 + \frac{{{q^2}}}{{{M^2}p(p + {p_r})}}} \right] = \ln {p_x} - \ln p 。$

(8)

1.2 屈服面参量及其修正

将高温冻土的等向固结试验（ ${\sigma _1} = {\sigma _2} = {\sigma _3}$ ）结果绘制在 ${\varepsilon _{\text{v}}}{\text{ - }}\ln p$ 坐标系中，如所示，回弹再加载曲线的斜率为 $\kappa$ ，记等向固结曲线NCL为

${\varepsilon _{\text{v}}} = \varphi \ln p 。$

(9)

图 2 ε_v-lnp平面中等向固结线NCL

Figure 2. Normal consolidation line in ε_v-lnp plane

下载: 全尺寸图片幻灯片

对式（9）进行微分可得

${\text{d}}{\varepsilon _{\text{v}}} = \varphi '(\ln p){\text{d}}\ln p 。$

(10)

弹性体积应变变化量为

${\text{d}}\varepsilon _{\text{v}}^{\text{e}} = \kappa d\ln p 。$

(11)

综合式（10），（11），得到塑性体积应变变化量为

${\text{d}}\varepsilon _{\text{v}}^{\text{p}} = {\text{d}}{\varepsilon _{\text{v}}} - {\text{d}}\varepsilon _{\text{v}}^{\text{e}} = (\varphi '\ln p - \kappa )d\ln p 。$

(12)

对式（12）进行变换并积分得到

$\int {\frac{{{\text{d}}\varepsilon _{\text{v}}^{\text{p}}}}{{\varphi '(\ln p) - \kappa }}} = \ln {p_x} - \ln {p_0} 。$

(13)

式中： ${p_0}$ 为与初始体积应变 ${\varepsilon _{{\text{v0}}}}$ 相对应的当前屈服面上的球应力，其决定了初始当前屈服面与 $p$ 轴的交点，其数值的确定在模型参数确定方法中详细介绍。

将式（13）代入式（8）得到屈服面函数为

$f = \ln \frac{p}{{{p_0}}} + \ln \left( {1 + \frac{{{q^2}}}{{{M^2}p(p + {p_r})}}} \right) - \int {\frac{{{\text{d}}\varepsilon _{\text{v}}^{\text{p}}}}{{\varphi '(\ln p) - \kappa }}} = 0 。$

(14)

根据式（14），高温冻土屈服面硬化参量可定义为

$H = \int {\frac{{{\text{d}}\varepsilon _{\text{v}}^{\text{p}}}}{{\varphi '(\ln p) - \kappa }}} 。$

(15)

为了使所要构建的高温冻土本构模型能够反映常压下的软化剪胀特性及塑性体积应变由剪缩阶段发展至剪胀阶段的特征状态分界线，模型中的硬化参量须包含能够有效反映特征状态的参数。根据姚仰平等^[24]提出的应力路径相关因子的方法，将应力路径相关因子设为

$R(\eta ) = \frac{{M_{\text{f}}^4}}{{{M^4}}}\frac{{{M^4} - {\eta ^4}}}{{M_{\text{f}}^4 - {\eta ^4}}} 。$

(16)

依据式（16）表征的应力路径相关因子，屈服面硬化参量修正为

$H = \int {\frac{1}{{R(\eta )}}\frac{{{\text{d}}\varepsilon _{\text{v}}^{\text{p}}}}{{\varphi '(\ln p) - \kappa }}} = \int {\frac{{{M^4}(M_{\text{f}}^4 - {\eta ^4})}}{{M_{\text{f}}^4({M^4} - {\eta ^4})}}\frac{{{\text{d}}\varepsilon _{\text{v}}^{\text{p}}}}{{\varphi '(\ln p) - \kappa }}} 。$

(17)

由此得到修正后的高温冻土当前屈服面函数：

$f=\mathrm{ln}\frac{p}{{p}_{0}}+\mathrm{ln}\left(1+\frac{{q}^{2}}{{M}^{2}p(p+{p}_{\text{r}})}\right)-{\displaystyle \int \frac{{M}^{4}({M}_{\text{f}}^{4}-{\eta }^{4})}{{M}_{\text{f}}^{4}({M}^{4}-{\eta }^{4})}\frac{\text{d}{\epsilon }_{\text{v}}^{\text{p}}}{{\phi }^{\prime }(\mathrm{ln}p)-\kappa }}。$

(18)

临界状态线在 $q{\text{ - }}p$ 空间中表示为一条不可逾越的应力比直线状态，在 ${\varepsilon _{\text{v}}}{\text{ - }}\ln p$ 空间中表示为一个稳定的非线性状态。通过三轴压缩试验可获得不同围压条件下由剪切开始至临界状态整个应力路径过程中冻土材料体积应变改变量与球应力p的关系，对达到临界状态时的球应力p取自然对数并统计与其相对应的体积应变可获得 ${\varepsilon _{\text{v}}}{\text{ - }}\ln p$ 空间中的CSL曲线，如图 3所示，记临界状态曲线CSL为

${\varepsilon _{\text{v}}} = \psi (\ln \bar p) 。$

(19)

图 3 ε_v-lnp平面中临界状态线CSL

Figure 3. Critical state line in ε_v-lnp plane

下载: 全尺寸图片幻灯片

可以看出，图 3中的高温冻土临界状态线与图 2中的等向压缩曲线形式相同，因此对其硬化参量的推导同式（13），可以得到

$\int {\frac{{{\text{d}}\varepsilon _{\text{v}}^{\text{p}}}}{{\psi '(\ln \bar p) - \kappa }}} = \ln {\bar p_x} - \ln {\bar p_0} 。$

(20)

式中： ${\bar p_0}$ 为与初始体积应变 ${\varepsilon _{{\text{v0}}}}$ 相对应的参考屈服面上的球应力，其决定了初始参考屈服面与 $p$ 轴的交点，其数值的确定在模型参数确定方法中详细介绍。

根据式（20）以及屈服函数式（8）便可推导得出参考屈服面函数为

$f = \ln \frac{{\bar p}}{{{{\bar p}_0}}} + \ln \left[ {1 + \frac{{{{\bar q}^2}}}{{{M^2}\bar p(\bar p + {p_{\text{r}}})}}} \right] - \int {\frac{{{\text{d}}\varepsilon _{\text{v}}^{\text{p}}}}{{\psi '(\ln \bar p) - \kappa }}} = 0 。$

(21)

参考屈服面硬化参量为

$\bar H = \int {\frac{{{\text{d}}\varepsilon _{\text{v}}^{\text{p}}}}{{\psi '\ln \bar p - \kappa }}} 。$

(22)

1.3 弹性应变增量

对于高温冻土本构模型的弹性部分，根据各向同性的假设，弹性应变增量可用张量表示为

${\text{d}}\varepsilon _{ij}^{\text{e}} = \frac{{1 + \nu }}{E}{\text{d}}{\sigma _{ij}} - \frac{\nu }{E}{\text{d}}{\sigma _{kk}}{\delta _{ij}} 。$

(23)

式中：E为弹性模量； $\nu$ 为泊松比。

根据标记法规则， ${\text{d}}{\sigma _{kk}} = {\text{d}}{\sigma _{11}} + {\text{d}}{\sigma _{22}} + {\text{d}}{\sigma _{33}}$ ，因此高温冻土体积应变与剪切应变增量形式为

${\text{d}}\varepsilon _{\text{v}}^{\text{e}} = \frac{{3(1 - 2\nu )}}{E}{\text{d}}p{\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} ,{\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\text{d}}\varepsilon _{\text{d}}^{\text{e}} = \frac{{2(1 + \nu )}}{{3E}}{\text{d}}q 。$

(24)

将体积变形模型与剪切变形模量作为其计算参数，通过高温冻土等向固结试验（ ${\sigma _1} = {\sigma _2} = {\sigma _3}$ ），将结果绘制在 ${\varepsilon _{\text{v}}}{\text{ - }}\ln p$ 坐标系中，得到加载后回弹再加载曲线斜率 $\kappa$ ，则弹性体积应变增量公式为

${\text{d}}\varepsilon _v^e = \kappa d\ln p = \frac{\kappa }{p}{\text{d}}p 。$

(25)

对比式（24），（25）的数学表达计算式，模量K与模量G可进一步表示为

$K = \frac{{{\text{d}}p}}{{{\text{d}}\varepsilon _{\text{v}}^{\text{e}}}} = \frac{E}{{3(1 - 2\nu )}} = \frac{p}{\kappa } \text{，}$

(26)

$G = \frac{{{\text{d}}q}}{{3{\text{d}}\varepsilon _{\text{d}}^{\text{e}}}} = \frac{E}{{2(1 + \nu )}} = \frac{{3(1 - 2\nu )}}{{2(1 + \nu )}}K 。$

(27)

1.4 塑性应变增量

高温冻土在复杂应力状态下发生变形时，总应变可表示为

${\text{d}}{\varepsilon _{ij}} = {\text{d}}\varepsilon _{ij}^{\text{e}} + {\text{d}}\varepsilon _{ij}^{\text{p}} 。$

(28)

应力应变关系为

${\text{d}}{\sigma _{ij}} = C_{ijkl}^{\text{e}}{\text{d}}\varepsilon _{kl}^{\text{e}} = C_{ijkl}^{\text{e}}({\text{d}}{\varepsilon _{kl}} - {\text{d}}\varepsilon _{kl}^{\text{p}}) = C_{ijkl}^{{\text{ep}}}{\text{d}}{\varepsilon _{kl}} 。$

(29)

式中： $C_{ijkl}^{\text{e}}$ 为弹性张量； $C_{ijkl}^{{\text{ep}}}$ 为弹塑性张量。

由广义胡克定律可知弹性张量 $C_{ijkl}^{{\text{ep}}}$ 的具体表达式为

${C}_{ijkl}^{\text{e}}=\left(K-\frac{2}{3}G\right){\delta }_{ij}{\delta }_{kl}+G({\delta }_{ik}{\delta }_{jl}+{\delta }_{il}{\delta }_{jk})\text{ }。$

(30)

塑性应变增量由塑性位势理论确定, 因此存在如下数学关系：

${\text{d}}\varepsilon _{ij}^{\text{p}} = {\text{d}}\lambda \frac{{\partial g}}{{\partial {\sigma _{ij}}}} 。$

(31)

式中： ${\text{d}}\lambda$ 为塑性标量因子。

将屈服函数f简记为

$f({\sigma _{ij}},H(\varepsilon _{ij}^{\text{p}})) = 0 。$

(32)

对式（32）微分可得

${\text{d}}f = \frac{{\partial f}}{{\partial {\sigma _{ij}}}}{\text{d}}{\sigma _{ij}} + \frac{{\partial f}}{{\partial H}}\frac{{\partial H}}{{\partial \varepsilon _{ij}^{\text{p}}}}{\text{d}}\varepsilon _{ij}^{\text{p}} = 0 。$

(33)

将式（29），（31）代入式（33），并整理可得塑性标量因子 ${\text{d}}\lambda$ 的具体表达式为

${\text{d}}\lambda = \frac{{\frac{{\partial f}}{{\partial {\sigma _{ij}}}}C_{ijkl}^{\text{e}}{\text{d}}{\varepsilon _{kl}}}}{{ - \frac{{\partial f}}{{\partial H}}\frac{{\partial H}}{{\partial \varepsilon _{ij}^{\text{p}}}}\frac{{\partial g}}{{\partial {\sigma _{ij}}}} + \frac{{\partial f}}{{\partial {\sigma _{ij}}}}C_{ijkl}^{\text{e}}\frac{{\partial g}}{{\partial {\sigma _{kl}}}}}} 。$

(34)

将式（31），（34）代入式（29），并整理可得弹塑性张量 $C_{ijkl}^{{\text{ep}}}$ 的具体表达式为

$C_{ijkl}^{{\text{ep}}} = C_{ijkl}^{\text{e}} - \frac{{C_{ijmn}^{\text{e}}\frac{{\partial g}}{{\partial {\sigma _{mn}}}}\frac{{\partial f}}{{\partial {\sigma _{st}}}}C_{stkl}^{\text{e}}}}{{A + \frac{{\partial f}}{{\partial {\sigma _{ij}}}}C_{ijkl}^{\text{e}}\frac{{\partial g}}{{\partial {\sigma _{kl}}}}}} 。$

(35)

式中： $A = - \frac{{\partial f}}{{\partial H}}\frac{{\partial H}}{{\partial \varepsilon _{ij}^{\text{p}}}}\frac{{\partial g}}{{\partial {\sigma _{ij}}}}$ 。

1.5 应力应变关系

采用相关流动法则，只需对屈服函数f进行微分求导，根据复合函数求导法则有

$\frac{{\partial f}}{{\partial \sigma }} = \frac{{\partial f}}{{\partial {I_1}}}\frac{{\partial {I_1}}}{{\partial \sigma }} + \frac{{\partial f}}{{\partial \sqrt {{J_2}} }}\frac{{\partial \sqrt {{J_2}} }}{{\partial \sigma }} + \frac{{\partial f}}{{\partial \theta }}\frac{{\partial \theta }}{{\partial \sigma }} 。$

(36)

式中： ${I_1}$ 为第一主应力不变量； ${J_2}$ 为第二偏应力不变量； $\theta$ 为Lode角。

$\frac{{\partial \theta }}{{\partial \sigma }} = \frac{{\sqrt 3 }}{{2sin3\theta }}\left[ {\frac{1}{{{{({J_2})}^{{3 \mathord{\left/ {\vphantom {3 2}} \right. } 2}}}}}\frac{{\partial {J_3}}}{{\partial \sigma }} - \frac{{3{J_3}}}{{{{({J_2})}^2}}}\frac{{\partial \sqrt {{J_2}} }}{{\partial \sigma }}} \right] 。$

(37)

将式（37）代入式（36），整理可得

$\begin{gathered} \frac{\partial f}{\partial \sigma}=\frac{\partial f}{\partial I_1} \frac{\partial I_1}{\partial \sigma}+\left[\frac{\partial f}{\partial \sqrt{J_2}}+\frac{\partial f}{\partial \theta} \frac{\cot 3 \theta}{\sqrt{J_2}}\right] \frac{\partial \sqrt{J_2}}{\partial \sigma}+\frac{\partial f}{\partial \theta} \frac{\sqrt{3}}{2 \sin 3 \theta} . \\ \frac{1}{\left(J_2\right)^{3 / 2}} \frac{\partial J_3}{\partial \sigma} \end{gathered} 。$

(38)

考虑高温冻土当前屈服面函数形式的计算公式（14），（15），根据复合函数求导法则有

$\begin{gathered} \frac{\partial f}{\partial I_1}=\frac{\sqrt{3}}{2 \sin 3 \theta} \frac{1}{\left(J_2\right)^{3 / 2}} \frac{-2 q^2}{M(\theta)^3 p\left(p+p_r\right)+M(\theta) q^2}. \\ \frac{\partial M(\theta)}{\partial \theta} \end{gathered} 。$

(39)

由屈服函数中临界应力比 $M(\theta )$ 定义有

$\left.\begin{array}{l} M(\theta)=M\left(\theta=0^{\circ}\right)\left[\frac{2 \alpha^4}{1+\alpha^4-\left(1-\alpha^4\right) \cos 3 \theta}\right]^{\frac{1}{4}}, \\ \alpha=\frac{M\left(\theta=60^{\circ}\right)}{M\left(\theta=0^{\circ}\right)}=\frac{3-\sin \varphi}{3+\sin \varphi} 。 \end{array}\right\}$

(40)

对式（40）微分得

$\begin{aligned} \frac{\partial M(\theta)}{\partial \theta}= & {\left[\frac{2 \alpha^4}{1+\alpha^4-\left(1-\alpha^4\right) \cos 3 \theta}\right]^{\frac{5}{4}} } \\ & \frac{3\left(\alpha^4-1\right)}{8 \alpha^4} \sin 3 \theta \cdot M\left(\theta=0^{\circ}\right) 。\end{aligned}$

(41)

将式（40），（41）代入式（38）即可求得屈服函数f任一应力分量的一阶导数值。

根据式（16），（17）可得

$\begin{aligned} \frac{\partial f}{\partial H} \frac{\partial H}{\partial \varepsilon_{i j}^{\mathrm{p}}} \frac{\partial g}{\partial \sigma_{i j}} & =-\frac{M(\theta)^4\left(M(\theta)_{\mathrm{f}}^4-\eta^4\right)}{M(\theta)_{\mathrm{f}}^4\left(M(\theta)^4-\eta^4\right)} \frac{1}{\varphi^{\prime}(\ln p)-\kappa} .\\ & \frac{\partial \varepsilon_{\mathrm{v}}^{\mathrm{p}}}{\partial \varepsilon_{i j}^{\mathrm{p}}} \frac{\partial g}{\partial \sigma_{i j}} 。\end{aligned}$

(42)

因为 $\varepsilon _{\text{v}}^{\text{p}} = \varepsilon _{11}^{\text{p}} + \varepsilon _{22}^{\text{p}} + \varepsilon _{33}^{\text{p}}$ ，所以存在

$\left[ {\frac{{\partial \varepsilon _{\text{v}}^{\text{p}}}}{{\partial \varepsilon _{ij}^{p} }}} \right] = \left[ {1\;\;1\;\;1\;\;0\;\;0\;\;0} \right] 。$

(43)

将式（43）代入式（42），整理可得

$A=\frac{M{(\theta )}^{4}(M{(\theta )}_{\text{f}}^{4}-{\eta }^{4})}{M{(\theta )}_{\text{f}}^{4}(M{(\theta )}^{4}-{\eta }^{4})}\frac{1}{{\phi }^{\prime }(\mathrm{ln}p)-\kappa }\left(\frac{\partial g}{\partial {\sigma }_{11}}+\frac{\partial g}{\partial {\sigma }_{22}}+\frac{\partial g}{\partial {\sigma }_{33}}\right)。$

(44)

将式（30），（44）代入式（35）即可求得弹塑性张量 $C_{ijkl}^{{\text{ep}}}$ 的具体表达式。

1.6 模型参数及确定方法

根据高温冻土强度包线（直线）可确定内摩擦角 $\varphi$ 和黏聚力 $c$ ；泊松比 $\nu$ 可通过 $- \Delta {\varepsilon _r}/\Delta {\varepsilon _z}$ 获得；对于等向固结试验 ${\varepsilon _{\text{v}}}$ -lnp空间中回弹线斜率 $\kappa$ 可通过加载后回弹再加载试验确定； ${\varepsilon _{{\text{v0}}}}$ 为压缩固结完成开始剪切所对应的体积应变；伏斯列夫面(Hvorslev)斜率 ${M_{\text{h}}}$ 是 $q{\text{ - }}p$ 空间中不排水强度包线的斜率，通过冻土等向固结试验 $({\sigma _1} = {\sigma _2} = {\sigma _3})$ ，将结果绘制在 ${\varepsilon _{\text{v}}}{\text{ - }}p$ 坐标系中，便可获得等向固结曲线NCL，与初始体积应变 ${\varepsilon _{{\text{v0}}}}$ 对应的即为 ${p_0}$ 。通过多组不同压力等级下的三轴压缩试验，获得不同压力条件下的冻土临界体积应变与临界状态时球应力p的关系，将结果绘制于 ${\varepsilon _{\text{v}}}{\text{ - }}p$ 空间中，获得其临界状态曲线CSL，与初始体积应变 ${\varepsilon _{{\text{v0}}}}$ 对应的即为 ${\bar p_0}$ 。

2. 模型特性分析

2.1 固结参数与潜在强度

由式（21）推导可得参考应力点的球应力 $\bar p$ 为

$\bar p = {\bar p_0}\left( {\frac{{{M^2}}}{{{M^2} + \eta \eta '}}} \right)\exp \left( {\int {\frac{{{\text{d}}\varepsilon _{\text{v}}^{\text{p}}}}{{\psi '(\ln \bar p) - \kappa }}} } \right) 。$

(45)

式中： $\eta = q/(p + {p_r}) = \bar q/(\bar p + {p_r})$ ， $\eta ' = \bar q/\bar p$ 。

依据平面解析几何中直线与椭圆的基本关系，结合方程式（21）及 $\eta$ ，可求得 $\eta '$ 的具体表达式为

$\eta ' = \frac{{({M^2} + {\eta ^2})\eta {p_r}}}{{{M^2}{{\bar p}_0}\exp \left( {\int {\frac{{{\text{d}}\varepsilon _{\text{v}}^{\text{p}}}}{{\psi '(\ln \bar p) - \kappa }}} } \right) - {\eta ^2}{p_r}}} + \eta 。$

(46)

参照超固结土概念，定义高温冻土固结参数 $R$ 为参考应力点的球应力 $\bar p + {p_r}$ 与当前应力点的球应力 $p + {p_r}$ 的比值，即

$R = \frac{{\bar p + {p_r}}}{{p + {p_r}}} 。$

(47)

综合式（45），（46）可得高温冻土固结参数 $R$ 的具体表达式为

$R = \frac{1}{{p + {p_r}}}\left\{ {{{\bar p}_0}\left( {\frac{{{M^2}}}{{{M^2} + \eta \eta '}}} \right)\exp \left[ {\int {\frac{{{\text{d}}\varepsilon _{\text{v}}^{\text{p}}}}{{\psi '(\ln \bar p) - \kappa }}} } \right] + {p_r}} \right\} 。$

(48)

将高温冻土当前屈服面、参考屈服面、伏斯列夫面(Hvorslev)、临界状态线CSL绘制于同一坐标系（p-q）中，如所示。对于特定的应力状态点 $(p,q)$ ，潜在强度M_f与其相对应，并由参考应力点 $(\bar p,\bar q)$ 与冻土材料伏斯列夫面(Hvorslev)斜率共同决定，剪应力 ${q_{\text{f}}}$ 可表示为

${q_{\text{f}}} = M(\bar p + {p_r}) - {M_{\text{h}}}(\bar p - p) \text{，}$

(49)

${M_{\text{f}}} = \frac{{M(\bar p + {p_r}) - {M_{\text{h}}}(\bar p - p)}}{{p + {p_r}}} = M + (R - 1)(M - {M_{\text{h}}}) 。$

(50)

图 4 基于Hvorslev面的潜在强度M_f

Figure 4. Potential strength M_f based on Hvorslev surface

下载: 全尺寸图片幻灯片

图 5表明了高温冻土固结参数R、潜在强度M_f与硬化参数H之间的相互关系，由于不同的固结程度的高温冻土具有不同的潜在强度，所以固结参数R决定潜在强度M_f的大小；式（17）的硬化参数H中包含了潜在强度M_f，故M_f的变化直接影响硬化参数H；高温冻土在复杂应力作用下的硬化参数H决定着当前屈服面与参考屈服面状态及表达式，进而间接影响固结参数R。

图 5 高温冻土模型参数R，M_f，H相互关系

Figure 5. Relationship among model parameters R, M_f and H of warm frozen soil

下载: 全尺寸图片幻灯片

2.2 模型演化分析

微分当前屈服面硬化参量式（15）及参考屈服面硬化参量式（22）可得

${\text{d}}H = \frac{{{M^4}(M_{\text{f}}^4 - {\eta ^4})}}{{M_{\text{f}}^4({M^4} - {\eta ^4})}}\frac{{{\text{d}}\varepsilon _{\text{v}}^{\text{p}}}}{{\varphi '(\ln p) - \kappa }} \text{，}$

(51)

${\text{d}}\bar H = \frac{{{\text{d}}\varepsilon _{\text{v}}^{\text{p}}}}{{\psi '(\ln p) - \kappa }} 。$

(52)

对式（51），（52）进行整个应力路径中的分析，可得表 1所示的变化规律。

表 1 模型状态演化过程

Table 1. Evolution process of model states

状态阶段	应力比η、特征状态应力比M及潜在强度 ${M_{\text{f}}}$ 间关系	塑性体变增量 ${\text{d}}\varepsilon _{\text{v}}^{\text{p}}$ 、屈服面硬化参量增量增量 ${\text{d}}H$ 、 ${\text{d}}\overline H$
初始状态	$0 = \eta < M < {M_{\text{f}}}$	${\text{d}}\varepsilon _{\text{v}}^{\text{p}} > 0\;,\;{\text{d}}H > 0\;,\;{\text{d}}\bar H > 0$
剪缩、硬化阶段	$0 < \eta < M < {M_{\text{f}}}$	${\text{d}}\varepsilon _{\text{v}}^{\text{p}} > 0\;,\;{\text{d}}H > 0\;,\;{\text{d}}\bar H > 0$
特征状态	$0 < \eta = M < {M_{\text{f}}}$	${\text{d}}\varepsilon _{\text{v}}^{\text{p}} = 0\;,\;{\text{d}}H > 0\;,\;{\text{d}}\bar H = 0$
剪胀、硬化阶段	$0 < M < \eta < {M_{\text{f}}}$	${\text{d}}\varepsilon _{\text{v}}^{\text{p}} < 0\;,\;{\text{d}}H > 0\;,\;{\text{d}}\bar H < 0$
峰值应力状态	$0 < M < \eta = {M_{\text{f}}}$	${\text{d}}\varepsilon _{\text{v}}^{\text{p}} < 0\;,\;{\text{d}}H = 0\;,\;{\text{d}}\bar H < 0$
第一剪胀软化阶段	$0 < M < {M_{\text{f}}} < \eta$	${\text{d}}\varepsilon _{\text{v}}^{\text{p}} < 0\;,\;{\text{d}}H < 0\;,\;{\text{d}}\bar H < 0$
第二剪胀软化阶段	$0 < M = {M_{\text{f}}} < \eta$	${\text{d}}\varepsilon _{\text{v}}^{\text{p}} < 0\;,\;{\text{d}}H < 0\;,{\text{d}}\bar H < 0$
临界状态	$0 < M = {M_{\text{f}}} = \eta$	${\text{d}}\varepsilon _{\text{v}}^{\text{p}} = 0\;,\;{\text{d}}H = 0\;,\;{\text{d}}\bar H = 0$

下载: 导出CSV

| 显示表格

由此可见，建立在潜在强度M_f、特征状态应力比M和应力比η有关的硬化参数H的基础上，本文模型能够有效反映高温冻土的剪缩、剪胀、硬化和软化特性。

3. 模型试验验证

3.1 模型的试验验证Ⅰ

Ma等^[17]对兰州某地饱和冻结粉土进行了一系列三轴剪切室内试验，粉土干密度为1.75 g/cm³，三轴试验MTS810围压设定分别为1.0，2.0，6.0 MPa，高温冻结温度为-1.5℃；试验过程分为等向加载阶段和轴向应力加载阶段，围压约束的加载在5 min内完成，轴向应力以1.108 mm/min的速度加载，以试样轴向应变达到15%时作为试样破坏条件；本文所建模型需要6个参数和2条试验曲线，根据文献[，]及参数拟合： $c$ =112.3 kPa， $\varphi$ =25.8℃， $\nu$ =0.32， $\kappa$ =-8.8×10^-7， ${\varepsilon _{{\text{v0}}}}$ =1.72×10^-2， ${M_{\text{h}}}$ =1.17，等向固结曲线曲线 ${\varepsilon _{\text{v}}} =$ ${\text{2}}{\text{.18}} \times {\text{1}}{{\text{0}}^{ - {\text{6}}}} \cdot {\text{exp(0}}{\text{.726ln}}p{\text{)}}$ ，临界状态曲线曲线 ${\varepsilon _{\text{v}}} =$ ${\text{1}}{\text{.83}} \times {\text{1}}{{\text{0}}^{ - {\text{5}}}} \cdot {\text{exp(0}}{\text{.687ln}}p{\text{)}}$ ，

图 6（a）为-1.5℃条件下高温冻结粉土偏应力与轴向应变的模型预测结果与试验数据对比，可以看出，本文模型对1.0，2.0，6.0 MPa围压条件下剪切行为的预测结果与试验数据吻合度较高。在1.0 MPa围压条件下，高温冻结粉土偏应力一直增加（硬化），在6.0 MPa围压条件下，高温冻结粉土偏应力先增加后减小（软化）；在相同围压下，应力应变曲线主要呈三阶段变化，在初始阶段曲线呈线性变化，随着轴向应变的增加，曲线逐渐过渡到弹塑性阶段，此时试样内部以不可恢复的塑性变形为主。对于应变硬化的情况，应力逐渐到达最大值，曲线斜率近视趋近于零；对于应变软化的情况，当偏应力超过一定值时，曲线斜率由正转为负值，这是由于高温冻土特有的压融现象使得未冻水含量增加，试样内部超静孔隙水压力增加，颗粒之间的有效应力降低，剪切破坏极易发生。图 6（b）为-1.5℃条件下体积应变与轴向应变的模型预测结果与试验数据对比，可以看出，本文模型对1.0，2.0，6.0 MPa围压条件下体变行为的预测结果与试验数据吻合度较好。在围压较低时，试样因侧向变形受到的约束力较小而表现为稳定的剪缩特征；在围压较高时，试样因内部冰晶结构微裂隙及孔隙损伤开裂破坏而表现为特定的剪胀特征。综合图 6（a）和图 6（b）的试验数据和预测曲线，可以得出，-1.5℃条件下的高温冻结粉土在低围压条件下总体表现出剪缩硬化特性，在高围压条件下总体表现出剪胀软化特性，本文所建模型可以有效反映-1.5℃条件下的高温冻土剪缩、剪胀、硬化和软化特性。

图 6 模型预测结果与试验数据对比（-1.5℃）

Figure 6. Comparison between model results with experimental data (-1.5℃)

下载: 全尺寸图片幻灯片

3.2 模型的试验验证Ⅱ

宋丙堂等^[18]对兰州市安宁区某地冻结粉土进行了一系列三轴压缩加卸载试验，粉土干密度为1.70 g/cm³，液限和塑限分别为27.6%，19.4%，初始含水率为1.36%；饱和冻结处理后，试验含水率为22.28%，重度为0.017 kN/m³，孔隙比为0.73；MTS810三轴试验围压设定为0.3~6.0 MPa（共8组），高温冻结温度为-1.0℃；试验过程分为等向加载阶段和轴向应力加载阶段，围压约束的加载在5 min内完成，轴向应力以1.108 mm/min的速度加载，以试样轴向应变达到20%时作为试样破坏条件；当高温冻土轴向应变 ${\varepsilon _{\text{a}}}$ =3%时，卸载偏差应力到零，然后将轴向应变加载到5.75%，再进行第二次卸载，应变的加卸载增量步取2.75%，本文所建模型需要6个参数和2条试验曲线，根据文献[，]及参数拟合确定参数： $c$ =89.3 kPa， $\varphi$ =23.4℃， $\nu$ =0.35， $\kappa$ =-8.6×10^-7， ${\varepsilon _{{\text{v0}}}}$ = 2.14× 10^-2， ${M_{\text{h}}}$ =1.09，等向固结曲线 ${\varepsilon _{\text{v}}} = {\text{2}}{\text{.23}}$ × ${\text{1}}{{\text{0}}^{ - {\text{6}}}} \cdot$ ${\text{exp(0}}{\text{.689ln}}p{\text{)}}$ ，临界状态曲线 ${\varepsilon _{\text{v}}} = {\text{1}}{\text{.76}}$ × ${\text{1}}{{\text{0}}^{ - {\text{5}}}} \cdot$ ${\text{exp}}$ ${\text{(0}}{\text{.734ln}}p{\text{)}}$ ，

从图 7（a）可以看出，本文模型对1.4，2.0，4.0，6.0 MPa围压条件下剪切行为的预测结果与试验数据吻合度较好。在1.4，2.0 MPa围压条件下，高温冻结粉土偏应力一直增加（硬化），在4.0，6.0 MPa围压条件下，高温冻结粉土偏应力先增加后减小（软化）；在同一围压条件下，初始阶段曲线呈线性变化，试样内部以可恢复的弹性变形为主；随着轴向应变的增加，曲线逐渐过渡到弹塑性阶段，此时试样内部以不可恢复的塑性变形为主。对于应变硬化的情况，应力逐渐增加到最大值，曲线斜率近视趋近于零，可认为该强度即为-1.0℃的高温冻结粉土在该围压条件下的极限强度；对于应变软化的情况，当偏应力超过一定值时，曲线斜率由正转为负值，这是由于高温冻土中形成的不稳定冰晶在一定压力条件下发生破坏，试样内孔隙水压力增加，颗粒之间的有效应力降低，进而发生剪切破坏，强度降低。从图 7（b）可以看出，本文模型对体变行为的预测结果与试验数据吻合度较高。在1.4，2.0 MPa较低围压时，试样因侧向变形受到的约束力较小而表现为稳定的剪缩特征；在4.0，6.0 MPa较高围压时，试样在初始阶段因内部冰晶结构微裂隙及孔隙损伤开裂破坏而表现为特定的剪胀特征，随着轴向应变的增加，试样逐渐表现为稳定的剪缩特征。综合图 7（a），（b）可以得出，-1.0℃条件下的高温冻结粉土在低围压条件下总体表现出剪缩硬化特性，在高围压条件下总体表现出剪胀软化特性，本文所建模型可以有效反映-1.0℃条件下的高温冻土剪缩、剪胀、硬化和软化特性。

图 7 模型预测结果与试验数据对比（-1.0℃）

Figure 7. Comparison between model results with experimental data (-1.0℃)

下载: 全尺寸图片幻灯片

4. 结论

（1）与传统模型中使用的 $e{\text{ - }}\ln p$ 变形特征曲线相比，以 ${\varepsilon _{\text{v}}}{\text{ - }}\ln p$ 曲线对高温冻土试样变形进行描述后，NCL和CSL曲线表达简便，有利于双屈服面函数形式的简化表征及模型参数的方便获取。

（2）由当前屈服面与参考屈服面间的关系重新定义了能够反映高温冻土应力状态的固结参数及潜在强度，得到的双屈服面统一本构模型能够有效反映高温冻土的剪缩、剪胀、硬化和软化特性。

（3）本模型在经典修正剑桥模型基础上引入的新参数较少，可以通过常规三轴试验、等向固结试验、回弹再加载试验等基本土工试验获取，模型应用简便，试验结果验证了所建模型的合理性。

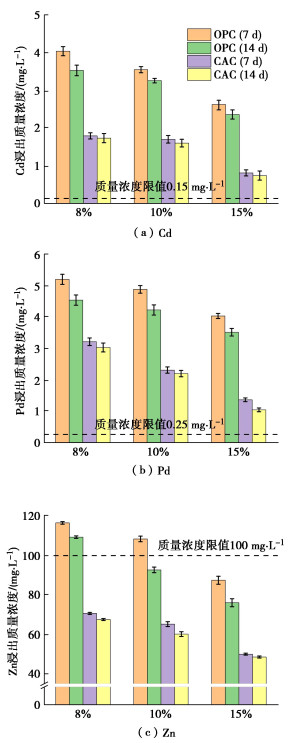

图 1 CAC和OPC固化飞灰的浸出质量浓度

Figure 1. Leaching concentrations of heavy metals from fly ash solidified by CAC and OPC

下载: 全尺寸图片幻灯片

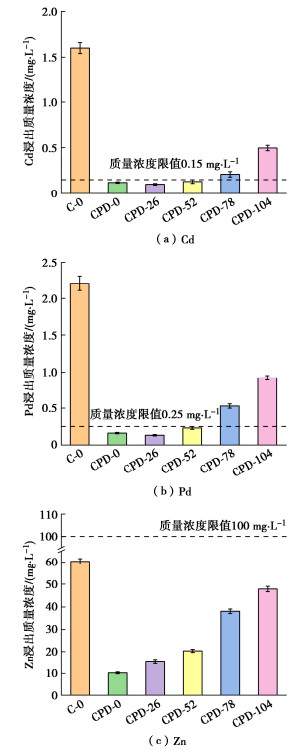

图 2 加速老化试验前后重金属浸出质量浓度

Figure 2. Leaching concentrations of heavy metals before and after accelerated ageing tests

下载: 全尺寸图片幻灯片

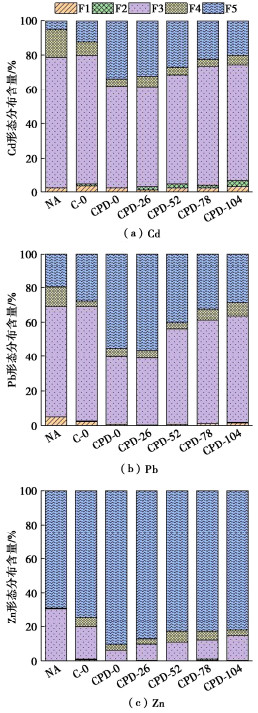

图 3 加速老化试验前后重金属化学形态分布

Figure 3. Speciation distribution of heavy metals before and after accelerated ageing tests

下载: 全尺寸图片幻灯片

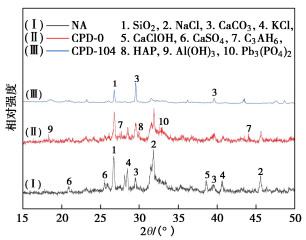

图 4 原灰、固化飞灰和老化104 a后的XRD图谱

Figure 4. XRD patterns of fly ash solidified fly ash and those aged 104 years

下载: 全尺寸图片幻灯片

图 5 原灰、固化飞灰和老化104 a后的SEM图像

Figure 5. SEM images of fly ash solidified fly ash and those aged 104 years

下载: 全尺寸图片幻灯片

表 1 飞灰中重金属的浸出质量浓度

Table 1 Leached concentrations of heavy metals in fly ash (mg/L)

类别总Cr Ni Cu Zn Cd Hg Pb

浸出值 4.27 0.35 12.31 185.95 3.12 0.03 11.24

限值 4.5 0.5 40 100 0.15 0.05 0.25

下载: 导出CSV

表 2 加速老化试验方案

Table 2 Schemes of accelerated ageing tests

样品编号 CAC/% NaH₂PO₄/% DDTC/% 加速循环次数

C-0 10 0 0 0

CPD-0 10 0.5 0.5 0

CPD-26 10 0.5 0.5 3

CPD-52 10 0.5 0.5 6

CPD-78 10 0.5 0.5 9

CPD-104 10 0.5 0.5 12

下载: 导出CSV

参考文献(25)

[1]	中华人民共和国国家统计局. 中国统计年鉴2020[M]. 北京: 中国统计出版社, 2020. National Bureau of Statistics of China. China Statistical Yearbook of 2020[M]. Baijing: China Statistical Press, 2020. (in Chinese)
[2]	LIMA A T, OTTOSEN L M, RIBEIRO A B. Assessing fly ash treatment: remediation and stabilization of heavy metals[J]. Journal of Environmental Management, 2012, 95: S110-S115.
[3]	WANG L, ZHANG Y Y, CHEN L, et al. Designing novel magnesium oxysulfate cement for stabilization/solidification of municipal solid waste incineration fly ash[J]. Journal of Hazardous Materials, 2022, 423: 127025. doi: 10.1016/j.jhazmat.2021.127025
[4]	冯世进, 李浩东, 曹剑锋, 等. 入场飞灰重金属协同处置及环境风险评价研究[J]. 岩土工程学报, 2023, 45(4): 699-708. doi: 10.11779/CJGE20220004 FENG Shijin, LI Haodong, CAO Jianfeng, et al. Evaluation of collaborative disposal of heavy metals in MSWI fly ash along with its environmental risk assessment[J]. Chinese Journal of Geotechnical Engineering, 2023, 45(4): 699-708. (in Chinese) doi: 10.11779/CJGE20220004
[5]	LI W H, GU K, YU Q W, et al. Leaching behavior and environmental risk assessment of toxic metals in municipal solid waste incineration fly ash exposed to mature landfill leachate environment[J]. Waste Management, 2021, 120: 68-75. doi: 10.1016/j.wasman.2020.11.020
[6]	FAN C, WANG B, ZHANG T. Review on cement stabilization/solidification of municipal solid waste[J]. Advances in Materials Science and Engineering, 2018: 5120649.
[7]	DU Y J, WEI M L, REDDY K R, et al. New phosphate-based binder for stabilization of soils contaminated with heavy metals: leaching, strength and microstructure characterization[J]. Journal of Environmental Management, 2014, 146: 179-188. doi: 10.1016/j.jenvman.2014.07.035
[8]	GARG N, WHITE C E. Mechanism of zinc oxide retardation in alkali-activated materials: an in situ X-ray pair distribution function investigation[J]. Journal of Materials Chemistry A, 2017, 5(23): 11794. doi: 10.1039/C7TA00412E
[9]	YAKUBU Y, ZHOU J, PING D, et al. Effects of pH dynamics on solidification/stabilization of municipal solid waste incineration fly ash[J]. Journal of Environmental Management, 2018, 207: 243-248.
[10]	MA W C, CHEN D M, PAN M H, et al. Performance of chemical chelating agent stabilization and cement solidification on heavy metals in MSWI fly ash: a comparative study[J]. Journal of Environmental Management, 2019, 247: 169-177.
[11]	CHEN W M, WANG F, LI Z, et al. A comprehensive evaluation of the treatment of lead in MSWI fly ash by the combined cement solidification and phosphate stabilization process[J]. Waste Management, 2020, 114: 107-114. doi: 10.1016/j.wasman.2020.06.041
[12]	NAVARRO-BLASCO I, DURAN A, SIRERA R, et al. Solidification/stabilization of toxic metals in calcium aluminate cement matrices[J]. Journal of Hazardous Materials, 2013, 260: 89-103. doi: 10.1016/j.jhazmat.2013.04.048
[13]	CALGARO L, CONTESSI S, BONETTO A, et al. Calcium aluminate cement as an alternative to ordinary Portland cement for the remediation of heavy metals contaminated soil: mechanisms and performance[J]. Journal of Soils and Sediments, 2021, 21(4): 1755-1768. doi: 10.1007/s11368-020-02859-x
[14]	CONTESSI S, CALGARO L, DALCONI M C, et al. Stabilization of lead contaminated soil with traditional and alternative binders[J]. Journal of Hazardous Materials, 2020, 382: 120990. doi: 10.1016/j.jhazmat.2019.120990
[15]	WEI G X, LIU H Q, ZHANG S G. Using of different type cement in solidification/stabilization of MSWI fly ash[J]. Advanced Materials Research, 2011(291-294): 1870-1874.
[16]	CHEN L, WANG L, CHO D W, et al. Sustainable stabilization/solidification of municipal solid waste incinerator fly ash by incorporation of green materials[J]. Journal of Cleaner Production, 2019, 222: 335-343. doi: 10.1016/j.jclepro.2019.03.057
[17]	CHEN L, WANG Y S, WANG L, et al. Stabilisation/ solidification of municipal solid waste incineration fly ash by phosphate-enhanced calcium aluminate cement[J]. Journal of Hazardous Materials, 2021, 408: 124404. doi: 10.1016/j.jhazmat.2020.124404
[18]	DU B, LI J T, FANG W, et al. Comparison of long-term stability under natural ageing between cement solidified and chelator-stabilised MSWI fly ash[J]. Environmental Pollution, 2019, 250: 68-78. doi: 10.1016/j.envpol.2019.03.124
[19]	SUZUKI T, NAKAMURA A, NIINAE M, et al. Lead immobilization in artificially contaminated kaolinite using magnesium oxide-based materials: immobilization mechanisms and long-term evaluation[J]. Chemical Engineering Journal, 2013, 232: 380-387. doi: 10.1016/j.cej.2013.07.121
[20]	SHEN Z T, HOU D Y, XU W D, et al. Assessing long-term stability of cadmium and lead in a soil washing residue amended with MgO-based binders using quantitative accelerated ageing[J]. Science of the Total Environment, 2018, 643: 1571-1578. doi: 10.1016/j.scitotenv.2018.06.321
[21]	DU E Z, DONG D, ZENG X T, et al. Direct effect of acid rain on leaf chlorophyll content of terrestrial plants in China[J]. Science of the Total Environment, 2017, 605: 764-769.
[22]	TESSIER A P, CAMPBELL P, BISSON M X. Sequential extraction procedure for the speciation of particulate trace metals[J]. Analytical Chemistry, 1979, 51(7): 844-851. doi: 10.1021/ac50043a017
[23]	LIU W G, DUAN H, WEI D Z, et al. Stability of diethyl dithiocarbamate chelates with Cu(II), Zn(II) and Mn(II)[J]. Journal of Molecular Structure, 2019, 1184: 375-381. doi: 10.1016/j.molstruc.2019.02.009
[24]	JIAO F C, ZHANG L, DONG Z B, et al. Study on the species of heavy metals in MSW incineration fly ash and their leaching behavior[J]. Fuel Processing Technology, 2016, 152: 108-115. doi: 10.1016/j.fuproc.2016.06.013
[25]	NAG M, SAFFARZADEH A, NOMICHI T, et al. Enhanced Pb and Zn stabilization in municipal solid waste incineration fly ash using waste fishbone hydroxyapatite[J]. Waste Management, 2020, 118: 281-290. doi: 10.1016/j.wasman.2020.08.026
