基于颗粒破碎耗能的堆石料流变模型

陈子玉; 李国英; 米占宽; 魏匡民

doi:10.11779/CJGE20230202

基于颗粒破碎耗能的堆石料流变模型 English Version

陈子玉^1,,
李国英^{1, 2},
米占宽^{1, 2, ,},
魏匡民^{1, 2}

1.
南京水利科学研究院, 江苏南京 210029
2.
水利部水库大坝安全重点实验室, 江苏南京 210029

基金项目:

西藏自治区科技重大专项课题 XZ202201ZD0003G

国家自然科学基金项目 52350393

中央级公益性科研院所基本科研业务费专项资金项目 Y322003

详细信息

作者简介:
陈子玉(1992—)，男，博士研究生，主要从事土石坝数值计算的研究工作。E-mail: zychen@nhri.cn

通讯作者:
米占宽，E-mail: zkmi@nhri.cn

中图分类号: TU43
计量
- 文章访问数: 477
- HTML全文浏览量: 70
- PDF下载量: 109
出版历程
- 收稿日期: 2023-03-08
- 网络出版日期: 2024-06-04
- 刊出日期: 2024-05-31

Creep model for rockfill materials based on particle breakage energy consumption

CHEN Ziyu^1,,
LI Guoying^{1, 2},
MI Zhankuan^{1, 2, ,},
WEI Kuangmin^{1, 2}

1.
Nanjing Hydraulic Research Institute, Nanjing 210029, China
2.
Key Laboratory of Reservoir & Dam Safety of the Ministry of Water Resources, Nanjing 210029, China

摘要

摘要: 由于堆石料流变的复杂性，现有的经验流变模型主要是根据流变试验结果，考虑围压和剪应力或其耦合效应的影响所建立，存在一定的随意性且存在参数多和物理意义不明确等问题。开展了红石岩堰塞料三轴压缩试验和流变变形试验，分析了流变过程中应变能与围压和应力水平的相关关系，得到了流变应变能的表达式；基于考虑颗粒破碎耗能的ROWE剪胀方程和流变过程中切线体积比保持不变的推论，推导得到了最终体积流变和剪切流变的表达式，所建立的模型可反映堆石料流变变形的机理。花岗岩堆石料、砂岩堆石料和砂砾料等其它堆石料的分析结果表明，提出的流变变形计算模型具有普适性。
- 堆石料 /
- 颗粒破碎 /
- 流变模型 /
- 破碎耗能 /
- 剪胀方程
Abstract: Due to the complex rheological characteristics of rockfill materials, the existing empirical creep models have problems such as unclear meaning and too many parameters. Based on the remediation project of Hongshiyan landslide dam, the mechanical properties of landslide dam materials are tested. The correlation between the creep strain energy and the compression pressure and stress level in the creep process is analyzed, and the expression for the creep strain energy is obtained. Based on the ROWE stress dilatancy relationship considering the energy dissipation of particle breakage and the inference that the tangential volume ratio remains constant in the creep process, the expressions for the final volumetric strain and deviatoric strain are derived, and the established model can reflect the mechanism of creep deformation of rockfill materials. The analysis results of other rockfill materials such as granite rockfill, breccia rockfill and sand gravel show that the proposed creep model is universal.
- rockfill /
- particle breakage /
- creep model /
- breakage energy consumption /
- dilatancy relationship

HTML全文

0. 引言

地表局部地形对地震波的传播有显著影响，当地震波遇到高山、峡谷等，会产生散射波、入射波和反射波等复杂波场，并引起地面运动的放大或衰减，称为地形效应。目前针对地形效应已有了相应的研究（表 1），主要包含了数值模拟和解析分析两种。解析主要运用的是波函数展开法，Wong等^[1]提出了半圆形峡谷对地震SH波散射的波函数级数解，随后众多学者提出了多种圆弧形峡谷的解析解^[2-6]，Gao等^[7]提出了通过坐标变换求解V形对称峡谷引起的圆柱形SH波二维散射和衍射波函数的级数解。数值方法包含了有限差分法^[8]，谱元法等^[9]等，数值方法可实现复杂地形地震波传播模拟，具备边界和复杂几何处理的灵活性，但在计算精度方面往往需要解析解的校准。

表 1 复杂地形效应近场波动模拟研究现状

Table 1. Researches on near-field fluctuation problems

模拟方法	应用场景	时间	文献
解析法	平面SH波在半圆柱型峡谷的散射	1972年	[1]
	平面SH波在半圆柱型冲击峡谷的散射	1971年	[2]
	平面SH波在半椭圆形冲击峡谷的散射	1974年	[3]
	平面SH波在圆弧形峡谷的散射	2009年	[4]
	平面SH波在截断峡谷的散射	2009年	[5]
	U型峡谷引起的地形放大对地震波的影响	2012年	[6]
	柱面SH波在对称V型峡谷的反射和散射	2013年	[7]
有限差分法	极坐标尺度不规则地形FEM方法	2021年	[8]
谱元法	入射平面SV波作用下梯田形山丘的表面运动	2017年	[9]
PINN	近场波动数值模拟	2022年	[30]

下载: 导出CSV

| 显示表格

近场波动在数学上可归结为偏微分方程的初值、边值问题，偏微分方程的数值离散化在模拟多物理场问题方面取得了很大的进展，但通过使用经典的分析或计算工具来建模和预测非线性多尺度系统的演化较困难，面对复杂网络剖分、参数化偏微分方程控制的高维问题等。

近年来的研究发现，物理信息神经网络（PINN）可以用于对控制物理系统的偏微分方程进行建模，通过嵌入物理信息解决了传统神经网络算法对于求解方面的局限性，例如高度依赖数据驱动，缺乏物理可解释性、易陷入过拟合以及可获取数据的稀疏性等。PINN方法仅依赖于少量甚至零标记的数据集，并实现数据稀缺、物理约束的学习。嵌入物理公式为可训练参数提供约束，缓解过拟合问题，减少对大型训练数据集的需求，从而提高训练模型的鲁棒性，以实现可靠的预测。Raissi等^[10]利用深度学习神经网络（DNN）的强表达性，开发了通用PINN框架，解决了涉及小数据集甚至没有任何标记数据的非线性偏微分方程系统的正逆问题。最近几年PINN方法在地球物理学^[11-13]、固体力学^[14-16]、流体动力学^[17-20]、热传导^[21-22]等方面有了相应的研究。众多学者针对不同的偏微分方程，让PINN方法更好地适应不同的物理问题^[23-29]。也有了少数利用物理信息神经网络求解波动方程的工作，Rao等^[19]通过DNN复合方案以硬嵌入的方式强制满足初值、边值条件，在截断域的波传播问题上进行了模拟。陈苏等^[30]结合了数值模拟原理和物理驱动深度学习建立了波动模拟方法，提出了可以提高网络训练效率的迁移学习方法。

在前人研究的基础上，提出通过物理信息神经网络模拟圆柱形SH波在不规则地形下的散射和衍射方法。通过新的参数加载代理建模策略，在给定初始时刻稀疏地震位移波场，模拟地震波在半无限域的传播，通过对比解析解和PINN预测解来评估所提出的规则地形下PINN模型的性能。通过PINN模型模拟不规则地形下圆柱形SH波的二维散射和衍射，证明该方法具有良好的泛化性。

1. 物理驱动深度学习原理

深度学习神经网络（DNN）具备出色的计算表达能力，在图像识别和自然语言处理等领域获得了较多应用。前馈全连接神经网络可以假设为输入层、多个隐藏层和输出层的堆栈。相邻两层之间的连接，例如从第i−1层到第i层，可用张量的形式简单表示为

$\boldsymbol{Y}_i=\alpha\left(\boldsymbol{W}_i \boldsymbol{Y}_{i-1}+\boldsymbol{b}_i\right) \quad(1 \leqslant i \leqslant n+1) 。$

(1)

式中：n为隐层总数；σ(·)为按元素作用的激活函数； ${\boldsymbol{Y}_0}$ 和 ${\boldsymbol{Y}_{n + 1}}$ 分别为输入张量和输出张量； ${\boldsymbol{W}_i}$ ， ${\boldsymbol{b}_i}$ 为第i层的可训练权重矩阵和偏置向量。DNN作为弹性动力学问题的参数化近似解，其中时空位置X = (x, t)为自变量。通过最优逼近物理系统理论解，获取训练参数，需设计嵌入物理定律的损失函数作为训练目标，网络训练中需评估物理场对时空变量的偏导数，Tensorflow和Pytorch框架中可完成自动微分功能。以前馈神经网络为例，网络以变量x为输入，在式（1）中定义的非线性变换后输出f，表示第i个隐藏层中第j个神经元的输出。由于输出f可以表示为x的嵌套函数，应用链式法则，可以计算每一层之间的梯度关系，通过构建损失函数和误差的反向传播，每训练一步后更新权重和偏置，如图 1所示，权重和偏置的更新计算为

图 1 DNN网络自动微分简图

Figure 1. Automatic differential diagram of DNN network

下载: 全尺寸图片幻灯片

$\omega_{1 \mathrm{f}}^{\prime}=\omega_{1 \mathrm{f}}-\alpha \frac{\partial l}{\partial \omega_{1 \mathrm{f}}} ,$

(2)

$\frac{\partial l}{\partial \omega_{\mathrm{1f}}}=\frac{\partial l}{\partial f} \cdot \frac{\partial f}{\partial \omega_{\mathrm{1f}}},$

(3)

$f=\sigma\left(\sum_i^n \omega_{i \mathrm{f}} y_i^{(2)}+b_i\right),$

(4)

$\frac{\partial f}{\partial \omega_{1 \mathrm{f}}}=\sigma y_1^{(2)}。$

(5)

式中： $\alpha$ 为DNN网络的学习率；l为期望值h与网络输出值f构建的损失函数。

损失函数L可以求得 $\tfrac{{\partial l}}{{\partial f}}$ 的值，式（4）中节点 $y_1^{(2)}$ 与输出f之间关系可以求得 $\tfrac{{\partial f}}{{\partial {\omega _\text{1f}}}}$ ，再通过式（2），（3）求得更新后的权重 ${\omega '_\text{1f}}$ 。偏置 ${b'_\text{1f}}$ 的计算同理，网络参数更新过后采用梯度下降最快的策略，使得损失函数L减小到0，最终输出值f与期望值h以及两者的导数实现强形式的相等，如图 1所示。

从函数逼近论角度，具有单一隐藏层的神经网络可精确逼近任何线性或非线性连续函数，因此可以将神经网络作为非线性函数逼近器。Rassi等^[10]通过训练全连接神经网络来逼近偏微分方程的解，用神经网络逼近方程的各阶偏导数，实现将PDE残差以及初、边值条件作为正则项加入损失函数中。

以一维杆件中波的传播为例，介绍物理驱动深度学习方法求解偏微分方程的可行性。杆件长10 m，在杆左端施加Ricker子波，波速为1 m/s。一维标量波动方程形式为

$\frac{{{\partial ^2}u}}{{{\partial ^2}t}} - c\frac{{{\partial ^2}u}}{{{\partial ^2}x}} = 0{\text{ }}\left( {x \in [0, 10], t \in [0, 20]} \right),$

(6)

Ricker子波公式 $:$

$u_{\mathrm{r}}=\left[\frac{2 \pi^2\left(t-t_{\mathrm{s}}\right)^2}{t_{\mathrm{s}}^2}-1\right] \mathrm{e}^{-\pi_2 \frac{\left(t-t_{\mathrm{s}}\right)^2}{t_{\mathrm{s}}^2}}。$

(7)

Ricker子波从x=0处输入，所以在x=0处的边界条件可以表示为

$u(0, t)=\left[\frac{2 \pi^2\left(t-t_{\mathrm{s}}\right)^2}{t_{\mathrm{s}}^2}-1\right] \mathrm{e}^{-\pi_2 \frac{\left(t-t_{\mathrm{s}}\right)^2}{t_{\mathrm{s}}^2}}。$

(8)

式中：c为波速， ${t_\text{s}}$ 为Ricker波的半周期，根据波动传播理论，得到

$u=f\left(t+\frac{x}{c}\right)=\left[\frac{2 \pi^2\left(t-t_\text{s}\right)^2}{t_\text{s}^2}-1\right] \mathrm{e}^{-\pi_2 \frac{\left(t-t_\text{s}\right)^2}{t_\text{s}^2}}。$

(9)

化简后易得上述波动方程解析解：

$u(x, t)=\left[\frac{2 \pi^2\left(t-t_{\mathrm{s}}-\frac{x}{c}\right)^2}{t_{\mathrm{s}}^2}-1\right] \mathrm{e}^{-\pi_2 \frac{\left(t-t_{\mathrm{s}}-\frac{x}{c}\right)^2}{t_{\mathrm{s}}^2}}。$

(10)

此案例满足如下形式的偏微分方程：

$\left. \begin{array}{l}\begin{gathered} \boldsymbol{D}(u(x, t) ; \lambda)=f(x, t) \quad(x \in \varOmega, t \in[0, T]), \\ u(x, t)=\boldsymbol{B}_D(t) \quad\left(x \in \partial \varOmega_D, t \in[0, T]\right), \\ \nabla u(x, t)=\boldsymbol{B}_N(t) \quad\left(x \in \partial \varOmega_N, t \in[0, T]\right), \\ u(0, t)=\boldsymbol{B}_0(t) \quad(t \in[0, T]), \\ u(x, 0)=\boldsymbol{J}_0(x) \quad(x \in \varOmega) 。 \end{gathered}\end{array} \right\}$

(11)

式中： $u(x, t)$ 为偏微分方法的解； $\boldsymbol{D}( \cdot )$ 为带参数 $\lambda$ 的微分算子；x为域 $\varOmega \in {R^d}$ 中的空间变量， $d = 1, 2, \ldots n$ ；域边界 $\partial \varOmega$ 由Dirichlet边界 $\partial {\varOmega _D}$ 和Neumann边界 $\partial {\varOmega _N}$ 组成； $t \in [0, T]$ 为时间变量； ${\boldsymbol{B}_D}(t), {\boldsymbol{B}_N}(t)$ 分别为偏微分方程的初边值问题中的Dirichlet、Neumann边界条件函数； ${\boldsymbol{B}_0}(t)$ 为在x=0处的边界条件函数； ${\boldsymbol{J}_0}(x)$ 为初始条件函数。

对于这些初、边值函数，通过设计损失函数 $\sum (\theta )$ 架构并训练神经网络：

$\sum (\theta ) = {\sum _{\text{p}}}(\theta ) + {\sum _{{\text{bc}}}}(\theta ) + {\sum _{{\text{ic}}}}(\theta ) ,$

(12)

$\left. \begin{array}{l}\begin{aligned} \sum\nolimits_{\mathrm{bc}}(\theta)= & \frac{1}{N_{\mathrm{d}}} \sum\nolimits_i^{N_{\mathrm{p}}}\left\|\nabla \boldsymbol{N} \boldsymbol{N}\left(x_i, t_i ; \theta\right)-\boldsymbol{B}_D(t)\right\|_{\partial \varOmega_D \times[0, T]}^2+ \\ & \frac{1}{N_{\mathrm{n}}} \sum\nolimits_i^{N_{\mathrm{n}}}\left\|\nabla \boldsymbol{N} \boldsymbol{N}\left(x_i, t_i ; \theta\right)-\boldsymbol{B}_N(t)\right\|_{\partial \varOmega_N \times[0, T]}^2, \\ \sum\nolimits_{\mathrm{ic}}(\theta)= & \frac{1}{N_{\mathrm{ic}}} \sum\nolimits_i^{N_{\mathrm{ic}}}\left(\left\|\nabla \boldsymbol{N} \boldsymbol{N}\left(x_i, 0 ; \theta\right)-\boldsymbol{J}_0(t)\right\|_{\varOmega \times\{t=0\}}^2+\right. \\ & \left.\left\|\nabla \boldsymbol{N} \boldsymbol{N}_t\left(x_i, 0 ; \theta\right)-\boldsymbol{J}_1(t)\right\|_{\varOmega \times\{t=0\}}^2\right), \\ \sum\nolimits_{\mathrm{p}}(\theta)= & \frac{1}{N_{\mathrm{p}}} \sum\nolimits_i^{N_{\mathrm{p}}}\left(\left\|\boldsymbol{D}\left(\boldsymbol{N} \boldsymbol{N}\left(x_i, t_i ; \theta\right) ; \lambda\right)-f\left(x_i\right)\right\|_{\varOmega \times[0, T]}^2\right.。 \end{aligned}\end{array} \right\}$

(13)

使用Sobol序列算法分别生成PDE残差损失项、初始条件损失项的时空采样点。采用8个隐藏层、每层20个神经元的全连接神经网络，使用Adam优化器训练40000步，波场云图及PINN的预测解与解析解对比如图 2所示，PINN预测值与解析解之间的绝对误差最大值为0.007 m，表明经过训练的神经网络已具备较强逼近波动方程真解的能力。

图 2 波场云图及PINN预测与解析对比图

Figure 2. Comparison of wavefield clouds and PINN prediction and resolution

下载: 全尺寸图片幻灯片

2. 物理驱动人工智能波动模拟方法

2.1 方法介绍

以SH波在平面内和地表及峡谷处的散射反射为例，二维波动方程为

$\frac{{{\partial ^2}u}}{{{\partial ^2}t}} - c\left( {\frac{{{\partial ^2}u}}{{{\partial ^2}x}} + \frac{{{\partial ^2}u}}{{{\partial ^2}z}}} \right) = f。$

(14)

式中： $u(x, z, t)$ 为出平面波动位移；c为介质物理波速； $f(x, z, t)$ 为外荷载，令 $f \equiv 0$ ，并通过给定初始波场等效施加外力。

根据陈苏等^[30]提出的二维波动方程PINN求解框架，指定时空坐标 $X = (x, z, t)$ 的3个分量为网络的输入值，位移场 $Y = u(x, z, t)$ 为网络的输出值，通过Pytorch的自动微分功能，得到位移对于各分量的微分值，即 $\tfrac{{{\partial ^2}u}}{{{\partial ^2}t}}, \tfrac{{{\partial ^2}u}}{{{\partial ^2}x}}, \tfrac{{{\partial ^2}u}}{{{\partial ^2}z}}$ ，并构建损失函数。

Gao等^[7]提出了对称V形峡谷引起的柱面SH波二维散射和衍射的波函数级数解。峡谷模型如所示，采用半径为a（峡谷壁长度）的圆弧作为辅助边界，将整个空间分成两个子区域。子区域①中为驻波波场，子区域②中包含没有牵引边界的自由波场和因为峡谷存在而产生的散射波场。要求波源的位置位于子区域②中，通过波函数展开法和坐标变换得到了此模型下二维圆柱SH波的反射结果，即半平面内的位移场 ${Y_\text{reli}} = {u_\text{reli}}(x, z, t)$ 。本文采用解析计算得到的 ${t_1}, {t_2}$ 时刻的两个早期位移场作为初始条件，通过两帧波场快照 ${\boldsymbol{u}_1}, {\boldsymbol{u}_2}$ 约束震源的位置、形状和SH波的传播方向。垂直地表的应力为零的边界条件可通过损失函数中的Neumann边界条件 $\nabla u(x, z = {z_\text{top}}, t) = 0$ 表示。

图 3 对称V型峡谷模型示意图

Figure 3. Schematic diagram of a symmetrical V-shaped canyon model

下载: 全尺寸图片幻灯片

$\boldsymbol{L}(\theta)=\lambda_1 \boldsymbol{L}_{\mathrm{p}}(\theta)+\lambda_2 \boldsymbol{L}_{\mathrm{bc}}(\theta)+\lambda_3 \boldsymbol{L}_{\mathrm{ic}}(\theta) ,$

(15)

$\left. \begin{array}{l}\boldsymbol{L}_{\text{p}}(\theta )=\frac{1}{{N}_{\text{p}}}{\displaystyle {\sum }_{i}^{{N}_{\text{p}}}}\Vert \frac{{\partial }^{2}\stackrel{⌢}{u}({x}_{i}, {z}_{i}, {t}_{i})}{\partial {t}_{i}^{2}}-{c}_{i}^{2}(\frac{{\partial }^{2}\stackrel{⌢}{u}({x}_{i}, {z}_{i}, {t}_{i})}{\partial {x}_{i}^{2}}+\\ {\text{ }\frac{{\partial }^{2}\stackrel{⌢}{u}({x}_{i}, {z}_{i}, {t}_{i})}{\partial {z}_{i}^{2}})\Vert }_{\varOmega \times [0, T]}^{2}, \\ \boldsymbol{L}_{\text{ic}}(\theta )=\frac{1}{{N}_{\text{ic1}}}{\displaystyle {\sum }_{i}^{{N}_{\text{ic}1}}}\Vert {\Vert \stackrel{⌢}{u}({x}_{i}, {z}_{i}, {t}_{i})-{U}_\text{rel1}({x}_{i}, {z}_{i}, {t}_{i})\Vert }_{\varOmega \times \{t={t}_{1}\}}^{2}+\\ {\text{ }\frac{1}{{N}_{\text{ic2}}}{\displaystyle {\sum }_{i}^{{N}_{\text{ic2}}}}\stackrel{⌢}{u}({x}_{i}, {z}_{i}, {t}_{i})-{U}_\text{rel2}({x}_{i}, {z}_{i}, {t}_{i})\Vert }_{\varOmega \times \{t={t}_{2}\}}^{2}, \\ \boldsymbol{L}_{\text{bc}}(\theta )=\frac{1}{{N}_{\text{bc}}}{\displaystyle {\sum }_{i}^{{N}_{\text{bc}}}{\Vert \nabla \stackrel{⌢}{u}({x}_{i}, {z}_{i}={z}_\text{top}, {t}_{i})\Vert }_{\varOmega \times [0, T]}^{2}。}\end{array} \right\}$

(16)

式中： $\overset{\lower0.5em\hbox{$\smash{\scriptscriptstyle\frown}$}}{u}$ 为PINN逼近的偏微分方程的解， $\overset{\lower0.5em\hbox{$\smash{\scriptscriptstyle\frown}$}}{u} (x, z, t) =$ $\boldsymbol{NN}(x, z, t;\theta )$ 。

根据式（15），（16），在半无限区域的二维波动问题中，损失函数由PDE残差损失项、初始条件损失项和边界条件损失项组成，其中 ${\lambda _1}$ ， ${\lambda _2}$ ， ${\lambda _3}$ 为损失分配系数。求解二维波动方程的物理信息神经网络架构如图 4所示。选择Tanh激活函数作为神经网络的非线性激活函数，以确保网络非零二阶导数存在，并实现高效收敛。采用Adam和L-BFGS共同作用的优化策略。其中Adam优化算法可实现全域快速收敛，接L-BFGS优化获得高精度解。使用Xavier初始化对神经网络中的可训练参数进行初始化。

图 4 物理驱动神经网络架构图

Figure 4. Diagram of PINN architecture

下载: 全尺寸图片幻灯片

2.2 方法验证

半无限均匀介质内的SH波动模型如图所示，模型区域为宽1500 m，深1500 m，峡谷深度d=50 m，峡谷宽度b=150 m。介质物理波速c=3000 m/s，输入波位移时程采用主频为10 Hz的Ricker源时间函数，源位置处于模型中心x = 750 m， z = -750 m。

使用解析计算得到的 ${t_1} = 0.05{\text{ s}}$ ， ${t_2} = 0.1{\text{ s}}$ 的位移场作为初始条件参与训练，其余时刻的结果与PINN的计算结果进行对比验证。解析计算中时间步长为0.01 s，计算总时长为1 s。训练前根据模型的几何数据，定义顶部边界为宽150 m，深50 m的对称V型峡谷，在此边界上添加应力为0的Neumann边界条件。采用Sobol序列算法在整个域中生成用于计算PDE残差损失项的采样点和初始条件采样点。在V型峡谷处的采样点布设做局部加密，在顶部两侧水平边界布设200个采样点，在V型边界布设1000个采样点，删除峡谷上部PDE残差损失项采样点，调整后采样点数 ${N_{\text{p}}} = 9954$ ， ${N_{{\text{ic1}}}} = 500$ ， ${N_{{\text{ic2}}}} = 500$ ， ${N_{{\text{top}}}} = 1400$ 。设置4个隐藏层，每层30个神经元的全连接神经网络。

根据时间域分解策略，首先对模型采取预训练（热启动），波场时刻从 ${t_1} = 0.05{\text{ s}}$ 开始算起，预测总时间 $T = 0.1{\text{ s}}$ ，根据经验设置损失分配系数 ${\lambda _1} = {10^{ - 5}}$ ， ${\lambda _2} = 1$ ， ${\lambda _3} = {10^{ - 1}}$ 。调用学习率为6×10^-3的Adam优化器训练20000步，再使用L-BFGS优化器训练200000步。损失分配系数的神经网络会根据初始条件项损失项、边界条件损失项、PDE残差损失项的顺序进行训练，预训练时的SH波还未传播到顶部边界，能够观测到PINN方法很好地预测了柱面SH波的传播过程。保存预训练后的网络结构进行二次训练，调整损失分配系数 ${\lambda _1} = {10^{ - 3}}$ ， ${\lambda _2} = 1$ ， ${\lambda _3} = {10^{ - 1}}$ ，预测总时间 $T =$ $0.3{\text{ s}}$ 。调用L-BFGS优化器训练100000步，进一步优化PDE残差损失项，训练完成后保存网络结构进行最终训练，损失分配系数不变，设置预测总时间T=0.6 s，调用L-BFGS优化器训练200000步。训练完成后，可对任意分辨率下任意时空点的波动方程解及解的各阶偏导进行预测，图 5给出了4个时刻的PINN模拟波场和解析波场的对比。

图 5 半无限空间波动问题: PINN与解析波场快照对比

Figure 5. Semi-infinite space fluctuation problem: PINN vs. analytical wave snapshot

下载: 全尺寸图片幻灯片

由于此模型的波源位于中心位置，所以可在 $x = 300$ 外布设传感器，观测入射波、反射波和散射波经过的过程，验证PINN在预测柱面SH波在半无限空间内传播和反射特性，给出x坐标同为300 m，z坐标关于 $z = - 750$ 对称点位的时程数据，其中z坐标600 m与z坐标900 m是相对于 $z = - 750$ 的对称坐标，由于t=0 s时刻区域内已存在点源散发出的波场，在0~0.6 s时刻内，在坐标 $z = - 600$ 处和 $z = - 900$ 处有入射波和反射波经过，可以看出PINN方法在此模型下的入射波传播和边界反射的预测值与解析真值基本一致。同时z坐标-300 m与z坐标-1200 m是相对于 $z = - 750$ 的对称坐标，在0~0.6 s时刻内，坐标 $z = - 300$ 处和 $z = - 1200$ 处除入射波和反射波外，还有因峡谷而产生的散射波，可以看出PINN方法在预测柱面SH波在峡谷出的散射值与解析真值基本一致。在 $x = 300$ 布设的位移传感器和预测位移时程结果图 7所示。

图 6 对称位置PINN与解析波场时程对比

Figure 6. Comparison of time histories of symmetrical position PINN and analytical wave field

下载: 全尺寸图片幻灯片

图 7 PINN模拟时程图（x=300）

Figure 7. Time histories of PINN analog (x=300)

下载: 全尺寸图片幻灯片

3. 不同工况深切峡谷波动模拟

为保证PINN方法在处理对称V型峡谷波动模拟问题的有效性，考虑不同波速、不同主频的Ricker波在V型半无限空间内的波动问题。模型区域为宽1500 m，高1500 m，峡谷深度d=50 m，峡谷宽度b=150 m，输入波位移时程采用Ricker源时间函数，源位置处于模型中心x = 750 m，z = -750 m。

本文所有工况的模型参数和训练参数如表 2所示，工况二和工况三的预测结果与解析值的对比云图如图 8所示，由此可见PINN方法在对称V型峡谷的地形下，能够较好地预测不同频率不同波速下柱面SH波的反射和散射。

表 2 不同工况PINN模型参数

Table 2. Parameters of PINN model under different working conditions

参数	工况一（图 5）		工况二（图 8(a)）	工况三（图 8(b)）
主频 $\omega {\text{/Hz}}$		10	8	5
波速 $c{\text{/}}$ ${\text{(m}} \cdot {{\text{s}}^{ - 1}}{\text{)}}$		3000	3000	2000
第一帧快照时间 ${t_0}{\text{/s}}$		0.20	0.15	0.30
第二帧快照时间 ${t_1}{\text{/s}}$		0.22	0.20	0.40
传播时间 $T{\text{/s}}$		0.60	0.65	1.00
采样点	${N_{\text{p}}} = 9954$ ， ${N_{{\text{ic1}}}} = 500$ ， ${N_{{\text{ic2}}}} = 500$ ， ${N_{{\text{top}}}} = 1400$
预训练损失分配系数	${\lambda _1} = {10^{ - 5}}$ , ${\lambda _2} = 1$ , ${\lambda _3} = {10^{ - 1}}$
后续损失分配系数	${\lambda _1} = {10^{ - 3}}$ , ${\lambda _2} = 1$ , ${\lambda _3} = {10^{ - 1}}$
优化策略	Adam20000步+ LBFGS500000步		Adam20000步+ LBFGS300000步	Adam20000步+ LBFGS300000步

下载: 导出CSV

| 显示表格

图 8 PINN预测与解析真值云图对比

Figure 8. Comparison of PINN prediction and ground truth under condition 3

下载: 全尺寸图片幻灯片

对比不同工况下的预测精度，定义在某一点PINN与解析波场之间的相对 ${L_2}$ 范数误差为

$\varepsilon (\boldsymbol{u}) = \frac{{\sqrt {\sum\nolimits_{i = 1}^N {{{\left\| {\overset{\lower0.5em\hbox{$\smash{\scriptscriptstyle\frown}$}}{u} ({x_0}, {z_0}, {t_i}) - {u_\text{ref}}({x_0}, {z_0}, {t_i})} \right\|}^2}} } }}{{\sqrt {\sum\nolimits_{i = 1}^N {{{\left\| {{u_\text{ref}}({x_0}, {z_0}, {t_i})} \right\|}^2}} } }}。$

(17)

式中： ${x_0}$ ， ${z_0}$ 为采样点的坐标位置； $\overset{\lower0.5em\hbox{$\smash{\scriptscriptstyle\frown}$}}{u} ({x_0}, {z_0}, {t_i})$ 为PINN方法预测得到的该采样点的位移时程； ${u_{ref}}({x_0}, {z_0}, {t_i})$ 为相同位置的解析位移时程；N为计算点数。

给出3种工况预测模型在 $x = 300$ 不同位置的相对范数误差。在x相同时，相对 ${L_2}$ 范数误差与纵坐标z有关，越靠近地表，由于散射波和衍射波的叠加，相对 ${L_2}$ 范数误差会增大，但都保持在0.03以内。表明PINN方法处理对称V型峡谷反射波和散射波的有效性，可实现复杂地形模拟分析。分别给出不同频率下PINN预测的峡谷地表及附近各位置峰值位移分布。由可知：不同SH波（5，8，10 Hz）条件下，V型峡谷地形效应总体上呈现出“M”型分布，中心V型峡谷底端及邻区SH波发生衰减与振荡，在谷肩及地表SH波放大，峡谷边缘出现了显著放大。3种工况下地表处最大峰值位移的相对 ${L_2}$ 误差范数分别为0.0009，0.0006，0.001，由此可见PINN方法在预测低频SH波峡谷处地形效应时更为准确。

图 9 不同工况相对

${L_2}$ 范数误差（x=300）

Figure 9. Relative norm errors under different working conditions (x=300)

下载: 全尺寸图片幻灯片

图 10 地表峰值位移对比

Figure 10. Comparison of peak displacements on surface

下载: 全尺寸图片幻灯片

4. 结论

通过物理信息驱动神经网络（PINN）的自动微分功能求解了二维波动方程，并计算了柱面SH波在对称V型峡谷下的反射和散射。通过与解析值的对比，验证了PINN方法在求解波动问题上的精度。得到3点结论。

（1）物理驱动深度学习（PINN）方法可通过稀疏初始波场数据，模拟柱面SH波在对称V型峡谷下的反射和散射，具备“无网格、强耦合”等特性，可适应不同地形与波源。

（2）对比不同工况的训练结果，发现越靠近地表位置，波场叠加越复杂，相对 ${L_2}$ 误差范数也会越大。且同一模型下，相对 ${L_2}$ 范数误差与柱面SH波的主频关系不大。

（3）对比不同工况下解析与PINN预测的地表峰值位移大小关系，柱面SH波在V型峡谷底端发生衰减现象，在其他位置发生放大现象。其中在V型峡谷边缘处放大现象最明显，且PINN方法在预测低频SH波在峡谷处地形效应时更为准确。

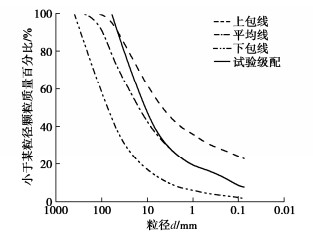

图 1 堰塞料现场和试验级配曲线

Figure 1. Field and test grain-size distribution curves

下载: 全尺寸图片幻灯片

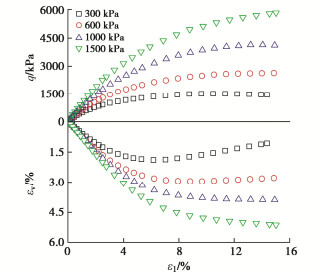

图 2 三轴压缩试验应力应变关系曲线

Figure 2. Stress-strain curves of test materials

下载: 全尺寸图片幻灯片

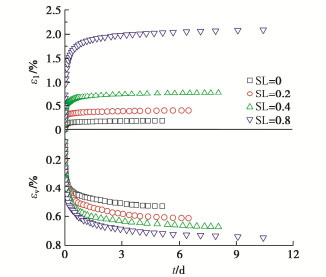

图 3 轴向流变和体积应变与时间关系曲线(1000 kPa)

Figure 3. Axial creep strains and volumetric creep strains against time at confining pressure of 1000 kPa

下载: 全尺寸图片幻灯片

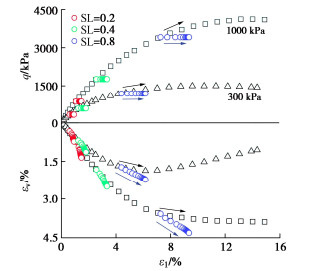

图 4 三轴压缩与流变试验结果对比(300，1000 kPa)

Figure 4. Comparison of triaxial compression test and creep test results at confining pressures of 300 and 1000 kPa

下载: 全尺寸图片幻灯片

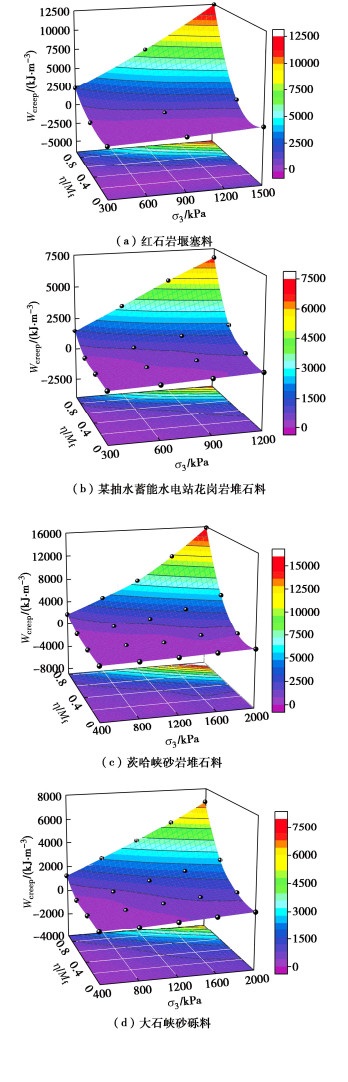

图 5 流变应变能与围压和归一化应力比之间的关系

Figure 5. Relationship among creep strain energy and confining pressure and normalized stress ratio

下载: 全尺寸图片幻灯片

图 6 固结流变应变能与围压之间的关系

Figure 6. Relationship between consolidation creep strain energy and confining pressure

下载: 全尺寸图片幻灯片

图 7 流变应变能和固结流变应变能的比值与应力比之间的关系

Figure 7. Relationship between ratio of creep strain energy to consolidation creep strain energy and stress ratio

下载: 全尺寸图片幻灯片

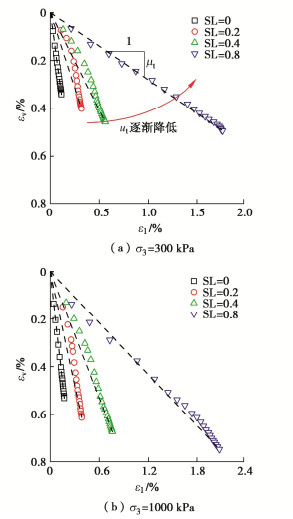

图 8 围压为300，1000 kPa时流变应变路径

Figure 8. Creep strain paths at confining pressures of 300 and 1000 kPa

下载: 全尺寸图片幻灯片

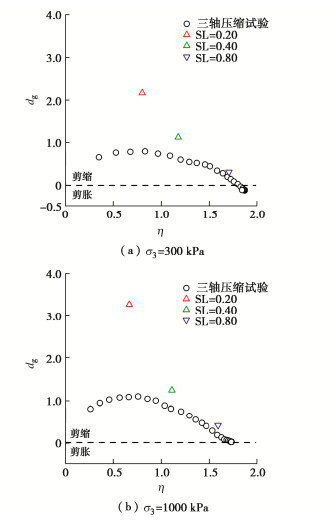

图 9 三轴压缩和流变试验的剪胀比与应力比的关系对比

Figure 9. Comparison of relationship between dilatancy ratio and stress ratio in triaxial compression tests and creep tests

下载: 全尺寸图片幻灯片

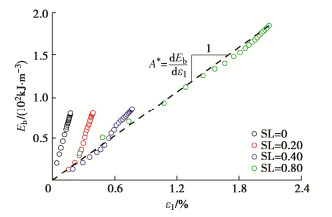

图 10 颗粒破碎耗能与轴向应变之间的关系

Figure 10. Relationship between particle breakage energy consumption and axial strain

下载: 全尺寸图片幻灯片

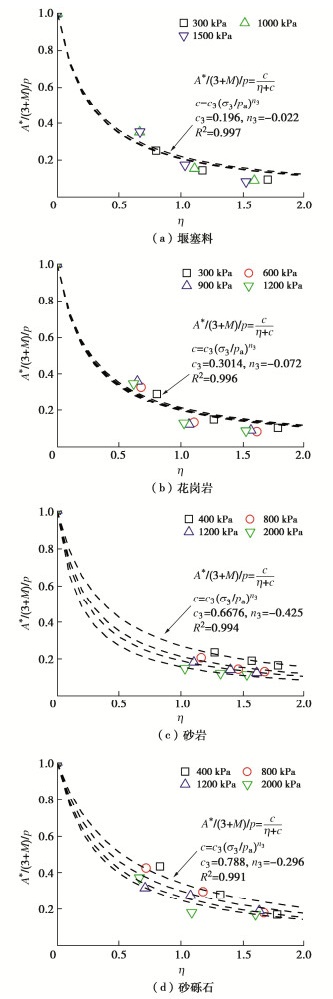

图 11 A^*/(3+M)/p与η的关系图

Figure 11. Relationship between A^*/(3+M)/p and η

下载: 全尺寸图片幻灯片

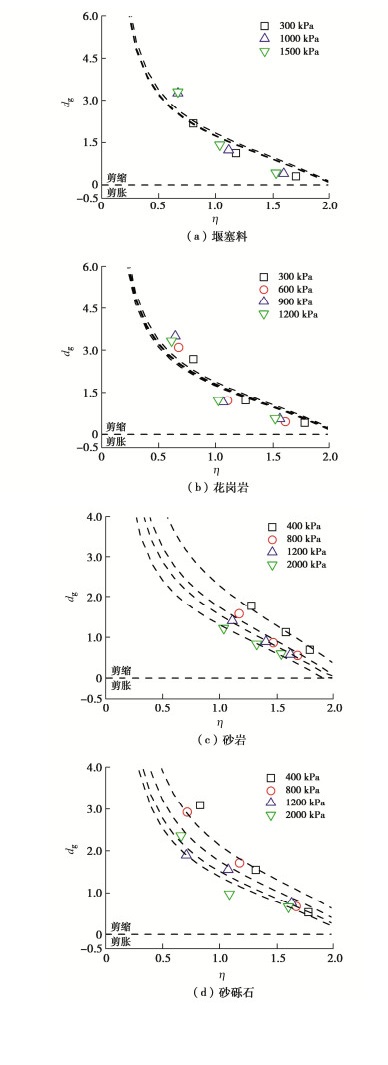

图 12 不同围压下流变试验的剪胀比计算结果与试验结果对比

Figure 12. Comparison between calculated and test results of dilatancy ratio under different confining pressures

下载: 全尺寸图片幻灯片

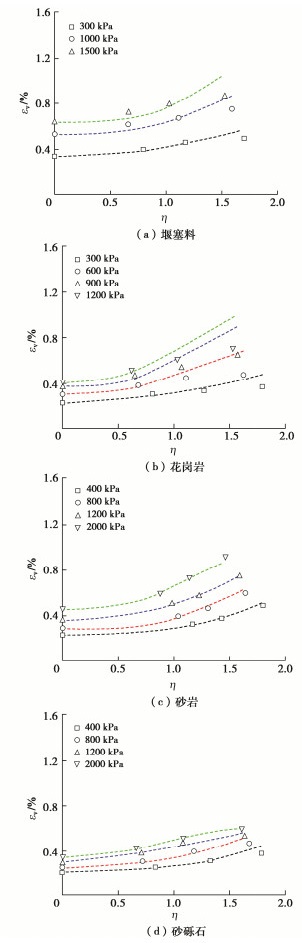

图 13 体积流变计算结果与试验结果对比

Figure 13. Comparison between calculated and test results of volumetric creep strain

下载: 全尺寸图片幻灯片

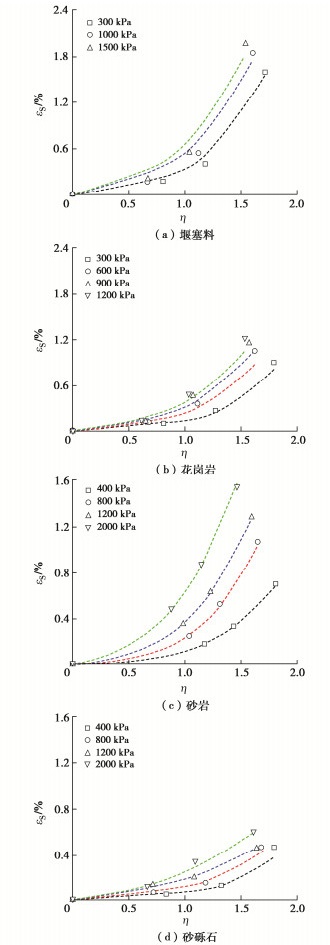

图 14 剪切流变计算结果与试验结果对比

Figure 14. Comparison between calculated and test results of deviatoric creep strain

下载: 全尺寸图片幻灯片

表 1 流变试验结果

Table 1 Creep strains of tests

σ₃/kPa	M_f	SL	η=q/p	t/d	ε_vf/%	ε_sf/%
300	1.87	0.0	0.000	4.09	0.341	0.000
		0.2	0.801	5.89	0.401	0.184
		0.4	1.178	6.76	0.458	0.409
		0.8	1.705	8.27	0.494	1.593
600	1.79	0.0	0.000	4.76	0.429	0.000
1000	1.73	0.0	0.000	5.12	0.532	0.000
		0.2	0.667	6.50	0.614	0.188
		0.4	1.112	8.08	0.674	0.546
		0.8	1.596	10.40	0.747	1.843
1500	1.69	0.0	0.000	6.25	0.635	0.000
		0.2	0.668	7.19	0.722	0.218
		0.4	1.035	8.30	0.788	0.552
		0.8	1.530	11.88	0.861	1.964

下载: 导出CSV

表 2 流变模型参数汇总

Table 2 Parameters of creep model

堆石料	c₁	n₁	c₂	c₃	n₃	M
堰塞料	1.3864	3.0899	1.4560	0.1960	-0.022	1.52
花岗岩	1.4199	2.6800	1.5390	0.3014	-0.072	1.60
砂岩	1.4307	2.1930	1.6283	0.6676	-0.425	1.51
砂砾石	1.3438	2.1841	0.8968	0.7880	-0.296	1.57

下载: 导出CSV

参考文献(35)

[1]	KARALAR M, CAVUSLI M. Examination of 3D long-term viscoplastic behaviour of a CFR dam using special material models[J]. Geomechanics and Engineering, 2019, 17(2): 119-131.
[2]	CAVUSLU M. Evaluating effects of various water levels on long-term creep and earthquake performance of masonry arch bridges using finite difference method[J]. Geomechanics and Engineering, 2022, 31(1): 31-52.
[3]	沈珠江. 土石料的流变模型及其应用[J]. 水利水运科学研究, 1994(4): 335-342. https://www.cnki.com.cn/Article/CJFDTOTAL-SLSY404.004.htm SHEN Zhujiang. A creep model of rock-fill material and determination of its parameters by back analysis[J]. Journal of Nanjing Hydraulic Research Institute, 1994(4): 335-342. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-SLSY404.004.htm
[4]	郭兴文, 王德信, 蔡新, 等. 混凝土面板堆石坝流变分析[J]. 水利学报, 1999, 30(11): 42-47. doi: 10.3321/j.issn:0559-9350.1999.11.008 GUO Xingwen, WANG Dexin, CAI Xin, et al. Rheological analysis of concrete faced rockfill dam[J]. Journal of Hydraulic Engineering, 1999, 30(11): 42-47. (in Chinese) doi: 10.3321/j.issn:0559-9350.1999.11.008
[5]	李国英, 米占宽, 傅华, 等. 混凝土面板堆石坝堆石料流变特性试验研究[J]. 岩土力学, 2004, 25(11): 1712-1716. doi: 10.3969/j.issn.1000-7598.2004.11.007 LI Guoying, MI Zhankuan, FU Hua, et al. Experimental studies on rheological behaviors for rockfills in concrete faced rockfill dam[J]. Rock and Soil Mechanics, 2004, 25(11): 1712-1716. (in Chinese) doi: 10.3969/j.issn.1000-7598.2004.11.007
[6]	米占宽. 考虑颗粒破碎的粗颗粒料本构模型[D]. 南京: 南京水利科学研究院, 2011. MI Zhankuan. A Constitutive Model for Coarse Granular Materials Incorporating Particle Breakage[D]. Nanjing: Nanjing Hydraulic Research Institute, 2011. (in Chinese)
[7]	李海芳, 徐泽平, 温彦锋, 等. 九甸峡堆石料蠕变特性试验研究[J]. 水力发电学报, 2010, 29(6): 166-171. https://www.cnki.com.cn/Article/CJFDTOTAL-SFXB201006029.htm LI Haifang, XU Zeping, WEN Yanfeng, et al. Study of Jiudianxia rockfill creep behaviors by triaxial creep model test[J]. Journal of Hydroelectric Engineering, 2010, 29(6): 166-171. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-SFXB201006029.htm
[8]	于浩, 李海芳, 温彦锋, 等. 九甸峡堆石料三轴蠕变试验初探[J]. 岩土力学, 2007, 28(增刊1): 103-106. https://cpfd.cnki.com.cn/Article/CPFDTOTAL-AGLU200710007022.htm YU Hao, LI Haifang, WEN Yanfeng, et al. Study on triaxial creep test for Jiudianxia rockfill materials[J]. Rock and Soil Mechanics, 2007, 28(S1): 103-106. (in Chinese) https://cpfd.cnki.com.cn/Article/CPFDTOTAL-AGLU200710007022.htm
[9]	程展林, 丁红顺. 堆石料蠕变特性试验研究[J]. 岩土工程学报, 2004, 26(4): 473-476. doi: 10.3321/j.issn:1000-4548.2004.04.009 CHENG Zhanlin, DING Hongshun. Creep test for rockfill[J]. Chinese Journal of Geotechnical Engineering, 2004, 26(4): 473-476. (in Chinese) doi: 10.3321/j.issn:1000-4548.2004.04.009
[10]	左永振, 程展林, 丁红顺, 等. 堆石料蠕变试验方法研究[J]. 长江科学院院报, 2009, 26(12): 63-65, 70. doi: 10.3969/j.issn.1001-5485.2009.12.016 ZUO Yongzhen, CHENG Zhanlin, DING Hongshun, et al. Method research for rockfill creep test[J]. Journal of Yangtze River Scientific Research Institute, 2009, 26(12): 63-65, 70. (in Chinese) doi: 10.3969/j.issn.1001-5485.2009.12.016
[11]	周伟, 胡颖, 杨启贵, 等. 高混凝土面板堆石坝流变机理及长期变形预测[J]. 水利学报, 2007, 38(增刊1): 100-105. https://cpfd.cnki.com.cn/Article/CPFDTOTAL-ZGSL200711001019.htm ZHOU Wei, HU Ying, YANG Qigui, et al. Study on creep mechanism and long-term deformation prediction for high concrete face rockfill dam[J]. Journal of Hydraulic Engineering, 2007, 38(S1): 100-105. (in Chinese) https://cpfd.cnki.com.cn/Article/CPFDTOTAL-ZGSL200711001019.htm
[12]	ZHOU W, MA G, HU C. Long-term deformation control theory of high concrete face rockfill dam and application[C]// 2011 Asia-Pacific Power and Energy Engineering Conference. Wuhan, 2011.
[13]	ZHOU W, CHANG X L, ZHOU C B, et al. Creep analysis of high concrete-faced rockfill dam[J]. International Journal for Numerical Methods in Biomedical Engineering, 2010, 26(11): 1477-1492. doi: 10.1002/cnm.1230
[14]	王海俊, 殷宗泽. 堆石流变试验及双屈服面流变模型的研究[J]. 岩土工程学报, 2008, 30(7): 959-963. doi: 10.3321/j.issn:1000-4548.2008.07.002 WANG Haijun, YIN Zongze. Creep tests of rockfill and double-yield surface creep model[J]. Chinese Journal of Geotechnical Engineering, 2008, 30(7): 959-963. (in Chinese) doi: 10.3321/j.issn:1000-4548.2008.07.002
[15]	王海俊, 殷宗泽. 荷载作用堆石流变特性试验研究[J]. 水利水运工程学报, 2008(2): 48-53. doi: 10.3969/j.issn.1009-640X.2008.02.008 WANG Haijun, YIN Zongze. Experimental study on creep deformation of rockfill considering load action[J]. Hydro-Science and Engineering, 2008(2): 48-53. (in Chinese) doi: 10.3969/j.issn.1009-640X.2008.02.008
[16]	FU Z Z, CHEN S S, SHI B X. Large-scale triaxial experiments on the creep behavior of a saturated rockfill material[J]. Journal of Geotechnical and Geoenvironmental Engineering, 2018, 144(7): 1-10.
[17]	FU Z Z, CHEN S S, WEI K M. A generalized plasticity model for the stress-strain and creep behavior of rockfill materials[J]. Science China Technological Sciences, 2019, 62(4): 649-664. doi: 10.1007/s11431-018-9362-3
[18]	黄耀英, 包腾飞, 田斌, 等. 基于组合指数型流变模型的堆石坝流变分析[J]. 岩土力学, 2015, 36(11): 3217-3222. https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX201511024.htm HUANG Yaoying, BAO Tengfei, TIAN Bin, et al. Rheological analysis of rockfill dam based on compound exponential rheological model[J]. Rock and Soil Mechanics, 2015, 36(11): 3217-3222. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX201511024.htm
[19]	曹光栩. 山区机场高填方工后沉降变形研究[D]. 北京: 清华大学, 2012. CAO Guangxu. Study on Post-Construction Settlement of High Fill Foundation in Mountainous Airport[D]. Beijing: Tsinghua University, 2012. (in Chinese)
[20]	宋二祥, 曹光栩. 山区高填方地基蠕变沉降特性及简化计算方法探讨[J]. 岩土力学, 2012, 33(6): 1711-1718, 1723. doi: 10.3969/j.issn.1000-7598.2012.06.017 SONG Erxiang, CAO Guangxu. Characteristics and simplified calculation method of creep settlement of high fill foundation in mountain area[J]. Rock and Soil Mechanics, 2012, 33(6): 1711-1718, 1723. (in Chinese) doi: 10.3969/j.issn.1000-7598.2012.06.017
[21]	陈涛. 复杂加载条件下堆石料的流变特性与计算模型[D]. 北京: 清华大学, 2018. CHEN Tao. Creep Properties and Calculation Model of Rockfill under Complex Loading Condition[D]. Beijing: Tsinghua University, 2018. (in Chinese)
[22]	朱晟, 王永明, 徐骞. 粗粒筑坝材料的增量流变模型研究[J]. 岩土力学, 2011, 32(11): 3201-3206. doi: 10.3969/j.issn.1000-7598.2011.11.001 ZHU Sheng, WANG Yongming, XU Qian. Study of incremental rheological model of coarse grained material for embankment[J]. Rock and Soil Mechanics, 2011, 32(11): 3201-3206. (in Chinese) doi: 10.3969/j.issn.1000-7598.2011.11.001
[23]	FU Z Z, CHEN S S, ZHONG Q M, et al. Modeling interaction between loading-induced and creep strains of rockfill materials using a hardening elastoplastic constitutive model[J]. Canadian Geotechnical Journal, 2019, 56(10): 1380-1394. doi: 10.1139/cgj-2018-0435
[24]	FU Z Z, CHEN S S, LIU S H. Hypoplastic constitutive modelling of the wetting induced creep of rockfill materials[J]. Science China Technological Sciences, 2012, 55(7): 2066-2082. doi: 10.1007/s11431-012-4835-4
[25]	ZHANG B Y, CHEN T, PENG C, et al. Experimental study on loading-creep coupling effect in rockfill material[J]. International Journal of Geomechanics, 2017, 17(9): 1-12.
[26]	XU M, JIN D H, SONG E X, et al. Full-scale creep test and back-analysis of the long-term settlement of heavy-loaded shallow foundations on a high rockfill embankment[J]. Computers and Geotechnics, 2019, 115: 103156. doi: 10.1016/j.compgeo.2019.103156
[27]	傅华, 凌华, 韩华强, 等. 新疆库玛拉克河大石峡水电站砼面板砂砾石坝筑坝材料工程特性试验报告[R]. 南京: 南京水利科学研究院, 2013. FU Hua, LING Hua, HAN Hua-qiang, et al. Experimental Report on Engineering Characteristics of Concrete Face Sand-Gravel Dam of Dashixia Hydropower Station on Kumalak River in Xinjiang[R]. Nanjing: Nanjing Hydraulic Research Institute, 2013. (in Chinese)
[28]	李国英, 米占宽, 傅华, 等. 300 m级高面板堆石坝安全性及关键技术研究堆石料室内三轴剪切试验研究报告[R]. 南京: 南京水利科学研究院, 2014. LI Guoying, MI Zhankuan, FU Hua, et al. Research on Safety and Key Technology of 300 m High Concrete Face Rockfill Dam Report on Triaxial Shear Test of Rockfill Material[R]. Nanjing: Nanjing Hydraulic Research Institute, 2014. (in Chinese)
[29]	傅中志, 陈生水, 张意江, 等. 堆石料加载与流变过程中塑性应变方向研究[J]. 岩土工程学报, 2018, 40(8): 1405-1414. doi: 10.11779/CJGE201808005 FU Zhongzhi, CHEN Shengshui, ZHANG Yijiang, et al. Plastic strain directions of rockfill materials during loading and creeping[J]. Chinese Journal of Geotechnical Engineering, 2018, 40(8): 1405-1414. (in Chinese) doi: 10.11779/CJGE201808005
[30]	XU M, HONG J T, SONG E X. DEM study on the macro- and micro-responses of granular materials subjected to creep and stress relaxation[J]. Computers and Geotechnics, 2018, 102: 111-124. doi: 10.1016/j.compgeo.2018.06.009
[31]	ZHAO Z H, SONG E X. Particle mechanics modeling of creep behavior of rockfill materials under dry and wet conditions[J]. Computers and Geotechnics, 2015, 68: 137-146. doi: 10.1016/j.compgeo.2015.04.008
[32]	王占军, 陈生水, 傅中志. 堆石料流变的黏弹塑性本构模型研究[J]. 岩土工程学报, 2014, 36(12): 2188-2194. doi: 10.11779/CJGE201412005 WANG Zhanjun, CHEN Shengshui, FU Zhongzhi. Viscoelastic-plastic constitutive model for creep deformation of rockfill materials[J]. Chinese Journal of Geotechnical Engineering, 2014, 36(12): 2188-2194. (in Chinese) doi: 10.11779/CJGE201412005
[33]	LADE P V, LIGGIO C D Jr, NAM J. Strain rate, creep, and stress drop-creep experiments on crushed coral sand[J]. Journal of Geotechnical and Geoenvironmental Engineering, 2009, 135(7): 941-953. doi: 10.1061/(ASCE)GT.1943-5606.0000067
[34]	ROWE P W. The stress-dilatancy relation for static equilibrium of an assembly of particles in contact[J]. Mathematical and Physical Sciences, 1962, 269: 500-527.
[35]	UENG T S, CHEN T J. Energy aspects of particle breakage in drained shear of sands[J]. Géotechnique, 2000, 50(1): 65-72.
