Engineering practice of ex-situ stabilization for contaminated site soils
-

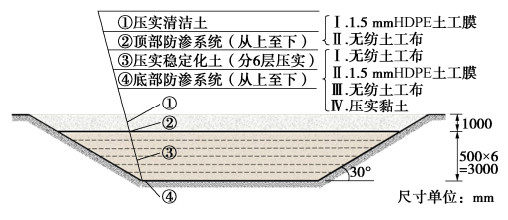

摘要: 以中国某场地污染土原地异位稳定化实体工程为例，介绍了污染场地修复与风险管控技术实施过程中污染土开挖、污染土与稳定剂混合、稳定化效果评估、稳定化土阻隔回填等技术环节。原地异位稳定化处理采用自主研发的稳定剂，其主要成分为过聚合硫酸铁、磷酸钙、氢氧化钙和绿泥石粉。污染土的稳定剂掺量为2%~4%，养护龄期3~7 d。经稳定化处理后，目标污染物砷、锑、铜、锌、钒、氟化物浸出浓度满足修复设计要求。施工装备采用污染土修复一体化设备，经该设备处理后，污染土颗粒粒径小于20 mm，且污染土和稳定剂的混合均匀度大于95%。稳定化土经采样检测确认达标后，转运至回填区进行阻隔回填。阻隔回填区从下至上依次为压实天然黏土、无纺土工布、HDPE土工膜、无纺土工布、压实稳定化土、无纺土工布、HDPE土工膜和压实清洁土。稳定化土的回填工艺为分层回填、分层碾压，回填厚度为3 m，压实度大于90%。工程的顺利实施，可为同类型污染场地的修复和风险管控提供技术参考。Abstract: A systematic study on the ex-situ stabilization of multiple heavy metals-contaminated soils at a contaminated site in China is introduced. The key construction processes including excavation of contaminated soils, mixing of contaminated soils with a proposed novel stabilizer, evaluation of soil treatment effectiveness and backfilling of stabilized soils are presented. The stabilizer is composed of polymeric ferric sulfate, superphosphate, calcium hydroxide and chlorite powder at a dry weight ratio of 4:2:1:1. The dosage of the stabilizer is 2%~4% (dry weight basis) and the treated soils are cured for 3~7 days. It is found that the leaching concentrations of arsenic (As), antimony (Sb), copper (Cu), zinc (Zn), vanadium (V) and fluoride (F) are lower than the corresponding remediation target values. The Hitachi integrated soil remediation equipment is adopted in mixing the soils with the stabilizer. With the mixing equipment, the particle size of the soils is smaller than 20 mm, and the mixing uniformity of the soil-stabilizer system is found to be higher than 95%. The stabilized soils with heavy metal leaching concentrations meeting the remediation target values are backfilled to the in-situ site, lined and covered with composite barriers for the purpose of human health and environmental risk control. The structure of the cover barrier system, from top to bottom, is composed of compacted clay liner, non-woven geotextile, and HDPE geomembrane. The structure of the bottom barrier system, from bottom to top, is composed of compacted clay liner, non-woven geotextile, HDPE geomembrane and non-woven geotextile. After compaction with layered lifts, the thickness of the stabilized soils is controlled to be 3.0 m, and the degree of compaction of the stabilized soils is higher than 90%. The construction processes and key parameters obtained from the project are useful to facilitate the ex-situ stabilization of multiple heavy metals-contaminated soils and the risk control of treated soils being reused as geomaterials.
-
0. 引言
地下工程隐蔽性很强且技术要求高,在施工中往往会产生诸多难以预测的问题,如地面沉降[1]等。随着人们对施工质量的要求不断提高,在地下探测领域有着独厚优势的无损检测技术[2-5]逐渐发展起来。目前,工程中常用的无损检测方法主要基于电磁波和弹性波进行探测,电磁波法[6-7]检测效率较高,但极易受到金属和富水环境的屏蔽作用,因此在有地下水的地质条件中检测效果会受到限制。而弹性波法[8-9]利用的是应力波,它能克服了电磁波法的这些局限性,适合长距离作业。冲击映像法[10]就是利用弹性波进行探测的典型方法之一,现已广泛应用于探测介质内部病害及缺陷[11-13]等检测领域。顶管法作为一种常见的非开挖技术[14-15],可避免对环境的破坏。在顶管施工中泥浆减摩技术是降低顶进推力必不可少的一项措施[16],注浆量的多少直接决定着顶管与周围土体间的接触关系,继而影响着顶进时摩擦阻力的大小。为精确掌握泥浆在顶管外的分布状况,本文对顶管施工中顶管、泥浆与围土的相互作用过程进行了研究,并根据冲击映像法的基本原理开展了数值模拟和相应的现场试验。通过数值计算结果总结出了不同接触关系下的冲击响应波形特征,并用于现场检测结果的比对分析,从而得出了一系列适用于实际工程的检测规律。
1. 泥浆、顶管与土体相互作用机理
注浆减摩技术在顶管顶进过程中主要起着两方面的作用[17]：一方面泥浆作为密度相对较小的流体可充当顶管与围土间的润滑剂,减小顶进时的摩擦阻力；另一方面可填补顶管与周围土体之间的缝隙,在注浆压力下有效防止土体坍塌,减小地面变形和沉降。
当泥浆被压入管壁后,顶管与围土之间的空隙会逐渐被充满,产生较大的注浆压力。与此同时,泥浆与土体接触后迅速发生渗透和扩散现象,在泥浆的胶结作用下形成一个相对密实的泥浆套[18]。泥浆套硬化转变为不透水层,之后浆液将无法继续渗入,而停留在环形空间内,起到润滑作用。当顶管外环形空间贯通时,浆液会在自重作用下向底部运移,使得顶管上浮,有效重度减小。
注浆量大小、泥浆的渗流深度和间隙填充率与多种因素有关[19],这些都影响着顶管与周围土体间的接触关系。在形成泥浆套后整个环形空间内泥浆充盈,顶管被浆液包裹漂浮,顶管与土体通过泥浆相互作用,并无直接接触,此时顶管处于理想状态。然而,在多数情况下接触关系并不理想。当开挖环形空间较小时,浆液难以注入,管壁与围土紧密贴合,顶管所受顶推力最大；当注浆量不足或泥浆流失严重时,环向空间内出现脱空,此状况多发于顶部,这时上部覆土可能发生严重变形,且减摩效果无明显提升；当浆液材料配比不当时,浆液密度则会发生离析现象,加上地下水的作用,使得所形成的泥浆套达不到厚度要求,继而对整个顶进过程造成影响。
鉴于此,本文将顶管施工中管壁与围土间的不同接触关系总结为以下4种：①管壁-围土；②管壁-空气-围土；③管壁-水-围土；④管壁-泥浆-围土。
2. 数值模拟
2.1 计算模型及模拟过程
根据上述4种接触关系建立相应的计算模型,并通过数值模拟探讨不同接触关系下冲击震源作用于管道内壁时顶管的冲击响应波场特征。冲击映像法的试验过程由常用有限元分析软件Abaqus进行模拟,图1为数值计算模型图。实际模拟时采用对称计算,其中：图1（a）为模型立体图；横截面示意图如1（b）所示。
模型分为有限元区域和无限元区域两个部分,其中管壁-泥浆-围土工况和管壁-水-围土工况的有限元区域由固体模块和流体模块轮流迭代运算,而管壁-围土工况和管壁-空气-围土工况仅在固体模块下计算,且管壁-围土工况未设置环形空间区域。有限元固体模块为长3000 mm、内径1972 mm、外径4000 mm的圆柱筒体,由内至外依次是24 mm厚的钢管层（与实际顶管等厚）、30 mm厚的环形空间和960 mm厚的围土区。考虑到各工况下顶管不能完全脱空,故在顶管腰线以下等间距设置不连续支撑,每小段支撑弧长约为50 mm,对应圆心角为0.3°,支撑间间隔亦为50 mm。固体模块中采用C3D8R结构化网格,网格密度为24～50 mm。在腰线以下间隙和腰线以上环形空间内为流体模块,分别建立泥浆和水两个工况,采用FC3D8结构化网格,网格密度为10 mm。而有限元区域前后及外侧为无限元区域,采用C3D8扫掠式网格,与有限元区域接触部分网格密度设置也为24～50 mm。模型各组成部分材料的基本参数如表1所示。
表 1 数值模型各组分基本参数Table 1. Basic parameters of parts in numerical model模型组成 物性参数 顶管 参照Q235b型钢材。密度为7.85 g/cm3；弹性模为206 GPa；泊松比为0.2 围土（支撑） 采用顶管涉及土,为粉质黏土层。含水率为30.6%；重度18 kN/m3；孔隙比为0.855；黏聚力27 kPa；内摩擦角15.2° 泥浆 按现场配比方案（膨润土与水质量比为5∶100）估计。动力黏度取0.03；密度取1.05 g/cm3 模拟时弹性波由小钢球沿管道内表面法线方向冲击内壁产生,钢球直径为1 cm。考虑到底部支撑体对模拟响应可能产生影响,本模型对小球在轴线中点处做竖直上抛运动,设置小球与管壁接触瞬间冲击速度为2 m/s,计算与冲击点轴向偏移距为10 cm处的波动场。
2.2 模拟结果
图2所示为不同接触关系下钢球冲击管道内壁时所得波动的时程曲线,由图2可明显看出4工况在0.01 s内能量基本衰减完成。响应波形振幅差异主要体现在首波,第一个周期内即达到了最大振幅,其中管壁-空气-围土接触关系下首波振幅最大,最大和最小峰值相差约为1.1 mm/s；而其他接触关系下首波振幅相对较小,管壁-围土工况振幅最小,且波形振幅衰减较快。管壁-水-围土和管壁-泥浆-围土这两种接触关系中波形时程曲线的衰减规律、振幅大小等都十分相近,难以进行判别。
研究不同接触关系下各频率成分的幅值特征和能量分布,对4工况的波形进行快速傅里叶变换。图3为不同接触关系下冲击响应波形频谱图,通过分析可知4接触关系下弹性波频谱范围均在1800 Hz以下,且800～900 Hz皆存在一个显著峰值。然而,除管壁-围土工况主频单一外,其他接触关系的频谱特征都相对复杂。图3（b）显示当接触关系为管壁-空气-围土时,在800～1400 Hz出现多个峰值,能量较为分散,第一个卓越峰值相对于管壁-围土工况大大降低,这说明当有气体存在时,由于其波阻抗远小于土体,弹性波在相交界面处产生较强的散射、反射以及叠加现象,这就使得冲击响应拓展到了高频区域。而图3（c）与图3（d）中两种工况的频率图也大致相同,图中都存在明显的4个峰值,且除第一个卓越峰值外后续峰值大小相当,仅为第一峰值的二分之一。4种接触关系中该工况下的第一卓越峰值最小,能量衰减程度最大。
![]()
图 3 不同接触关系下波形的频谱特征Figure 3. Spectral characteristis of wave form under different contact relationships图4给出了不同接触关系下各频率的幅值比,由图4（a）可知在整个频率范围内管壁-泥浆-围土和管壁—水-围土接触关系的幅值比接近于1,且仅在1400～2200 Hz有小幅波动,说明这两种工况和前文观察时程曲线和频谱特征所得结论一致,分辨难度极大,这很可能由于泥浆和水皆为流体介质,弹性波在流体或流固边界处传播时差异性特征波形被吸收或弱化导致。而由图4（b）可知环形空间内充满空气工况与充满泥浆工况时,两者各频率的幅值比均在1以上,平均值在2.2左右,但数据点较为离散,在能量集中区有波动较大,最大幅值比可达5倍,这说明两种工况的差异性十分显著,极易分辩。图4（c）为管壁-泥浆-围土接触关系与密实接触关系的频谱幅值比,从图中可看出在0～700 Hz和1600～3000 Hz两个频段内比值较稳定,倍数关系约为1；对于900～1500 Hz频段,由于管壁-围土工况经第一个卓越峰值后骤然衰减,而管壁-泥浆-围土工况的响应仍然较强,频谱图中幅度比值急剧变化,在1400 Hz左右达到最大值；而在700～900 Hz频段内,管壁-围土工况能量较为集中,幅值明显大于管壁-泥浆-围土工况,两者的幅值比小于1。类比推理可得：在频谱图中,管壁-空气-围土或管壁-水-围土工况与管壁-围土工况的幅值比也呈现类似规律,文中不再赘述。
![]()
图 4 不同接触关系下各频率的幅值比Figure 4. Amplitude ratios of various frequencies under different contact relationships综上分析可知,除管壁-水-围土和管壁-泥浆-围土工况外,在冲击荷载作用下不同接触关系所产生的波形皆呈现出较为明显的响应特征,可通过分析波形的振幅大小和频谱特性初步判断顶管与围土之间的接触状态,并应用到现场的实际检测当中。
3. 冲击映像法实际工程应用
本研究以苏州第二水源引水工程第3标段为试验场地进行了冲击映像法的检测试验。
3.1 仪器设备及试验方法
冲击映像法检测仪器主要由100 Hz速度型垂直分量动圈式检波器、数字地震采集仪以及连接电缆构成,详细的技术指标表2所示。
表 2 冲击映像法试验所用仪器的技术指标Table 2. Technical specifications of instruments used in impact image method数据采集设备 传感器 电缆 型号 A/D 转换 动态范围 通频带 型号 灵敏度 固有频率 Geode-24 24 bit-δε 144 dB 1.75~20000 Hz Benthos 0.28±5% V/cm/s 100±5% Hz 27芯信号线 由于顶管内壁为环形曲面,现场试验中难以在侧面及顶部对小钢球进行操作,故现场试验采用冲击锤代替数值模型中的小钢球进行弹性波的激发操作。检测时冲击锤在传感器一侧进行敲击,冲击锤上配有力传感器,可记录每次敲击时冲击力的大小,以便数据分析时能对响应波形进行归一化处理（经多次实践,冲击力与冲击响应强度间呈近似线性关系）。传感器与敲击点间距离为0.1 m,同时采样间隔为20.833 μs,采集时长为0.1 s。数据采集完成后将传感器沿测线向前移动0.1 m,利用冲击锤进行第二次激发,并采集数据。重复上述过程,直至整条测线采集完毕。根据现场情况,本次试验沿顶管内部轴线平行布置4条测线,分别位于管道截面的8点、9点、10点和11点位置（由时钟规定测线方向）,测线起始端离洞口处距离为84 m,测线总长为72 m,如图5所示。
3.2 检测结果分析
弹性波由冲击锤激发后向检测面下部空间内传播,引起介质在其平衡位置运动。根据数值仿真结果,当传播过程中所遇介质有差异时,波形振幅、衰减时长、频谱特征等都会发生变化。鉴于此,本文采用能综合表征振幅大小和波动时长的冲击响应强度指标及波形频谱特性对顶管施工中管壁与围土接触情况进行分析,直观系统地判别环形空间内的泥浆分布情况。
在采集数据完成后,去除异常波形并对数据进行滤波处理,消除施工时电气和机械设备所产生的噪音,同时对激发源进行归一化处理。图6为试验段注浆前及注浆后的冲击响应强度平面展开分布结果,图中横坐标为洞口与检测点之间的距离,洞口位置为0.00 m；纵坐标为沿管道壁的弧长,顶管腰线位置处坐标为0.00 m,即9点钟测线位置,规定向上为正,向下为负,则由顶管内径1.972 m计算得到8点钟测线纵坐标为-0.516 m,10点钟测线坐标为0.516 m,11点钟测线坐标为1.032 m。由图6可见,注浆前管道9点钟测线与11点钟测线之间存在大片的冲击响应强度低值,说明该区域内管壁与周围土体接触密实,无泥浆填充或泥浆层极薄,顶进时管道内壁将产生较大的摩擦阻力；管道9点钟测线以下为冲击响应强度高值区域,管道与周围土体之间泥浆可能较为充盈。注浆后管道在腰线（9点钟测线）以下大部分区域内冲击响应强度显示高值,而管道腰线以上除了84～95 m和108～126 m区间外冲击响应强度较低,这说明顶管上方大部分区域在注浆后仍然与围土密实接触,摩擦阻力较大。
上述分析初步判定了环形空间内泥浆的可能分布情况,即通过冲击响应强度分布图将低值区的接触关系总结为管壁-围土接触；而高值区则与管壁-泥浆-围土接触关系对应。然而,环形空间内介质成分十分复杂且介质密度差异性并不显著,这使得管壁与围土间通过空气或流体接触时所引起的冲击响应强度也可能呈现高值。鉴于此,本研究结合数值计算中各工况下的频谱特性分析结果对冲击响应强度高值区作进一步研究。同时,数值模拟结果显示管壁-水-围土接触关系和管壁-泥浆-围土接触关系的冲击响应波形特征相近,考虑到管壁-水-围土接触关系是一种极限情况,即已将泥浆与环形空间内可能存在的流体差异性放大,在实际工程中即使泥浆配比不当或受到强烈地下水稀释作用的影响,浆液也必然会存在一定浓度,故本文认为该检测手段不能区分管壁-水-围土和管壁-泥浆-围土工况。同时考虑到实际工程中在管壁-水-围土和管壁-泥浆-围土两种工况下,顶管与围土间顶进施工所产生的摩擦阻力均较小,对工程结论无太大的影响,故在本次现场数据分析时也仅考虑管壁—空气-围土、管壁-泥浆-围土、管壁-围土3种接触情况。依据介质密度的相对大小,本研究猜想环形空间底部的接触关系更可能表现为管壁-泥浆-围土接触,而顶部则更多地表现为管壁-空气-围土接触。同时基于猜想在注浆前后冲击响应强度发生明显变化的典型区域内的4条测线上选取了6个测点进行波形的频谱特征分析,其中除测点④处在低值区外,其余测点都位于高值区。测点②、③、④位于同一测线,同时测点①、②与测点③、⑤、⑥分别处在同一纵列上,所有测点的位置信息如表3所示,同时布置于图6（b）中。
表 3 选定测点的位置信息Table 3. Location information of selected test points测点 测线标号 距洞口位置/m 测点 测线标号 距洞口位置/m ① 11点测线 92 ④ 10点测线 145 ② 10点测线 92 ⑤ 9点测线 118 ③ 10点测线 118 ⑥ 8点测线 118 图7所示为所选测点波动的时程曲线和频谱特征图,可看出实际采集数据与数值计算结果基本相似,弹性波在介质中传播速度较快,检波器基本经0.001 s左右即能采集到返回波,且波动持续时长较短,在0.015 s内完全衰减。频谱图带宽范围在0～2500 Hz,且在800～1000 Hz也都存在一个明显峰值。图7（d）中响应波形规整且频谱范围较窄,与数值模拟中的管壁-围土工况结果十分吻合,且测点④在冲击响应强度的低值区内,可综合判断出该点为管壁与围土密实接触。由图7（a）可知,测点①波形的首波幅值都在-200～150 mV（采集仪通过电信号记录波形数据,单位为mV）,与测点④波形的首波幅值相当,在频谱图中呈现多个峰值,且各频率下能量较小,说明该区域内的接触关系可能为管壁-泥浆-围土。
![]()
图 7 所选测点的波形及频谱图Figure 7. Time-history curves and spectra of waveform for selected points本文假定测点①的接触关系即为管壁-泥浆-围土,并以测点①的数据结果作为比较标准,在频谱图内对其他冲击响应高值区测点的接触关系进行逐一分析。对于测点②,频谱特征基本与测点①相当,易得该测点为管壁-泥浆-围土接触。测点③首波幅值显著增加,扩大到了-450～300 mV,频谱图中出现多个峰值,且与测点①对比可知各频率幅值比在2.1（平均值）左右,故此测点接触关系与管壁-空气-围土更为相近。测点⑤的频谱特征和测点③类似,幅值变小,与测点①各频率幅值比大约为1.5,也多为管壁-空气-围土接触。而测点⑥与测点①频谱图较为相似,但其第一个卓越峰值比测点①高出30%左右,从频谱特征和时程曲线可判断环形空间内的泥浆层较薄,接触关系介于管壁-围土与管壁-泥浆-围土之间。
总结上述各测点的判定结果对冲击响应强度高值区的接触关系进行区域划分。通过测点①和②可知在管道9点钟测线以上84～95 m区域内泥浆层较厚,而通过测点③、⑤、⑥可知：对于108～126 m的大片冲击响应强度高值区,在环形空间内顶部处有少量泥浆层；中间10点测线位置多为气体填充；而10点钟测线与底部区间内为较薄泥浆层,局部也存在零星脱空现象,故此次工程中除了对冲击响应低值区进行二次补浆外,在108～126 m区域内也需对顶管侧面进行补浆作业。
4. 结论
本文通过数值模拟和实际工程检测对冲击映像法在顶管施工泥浆套检测中的应用进行了研究,并依据顶管推进过程中泥浆、顶管与土体相互作用机理将管壁与围土间可能存在的接触关系总结为4种,研究结论如下：
（1）当管壁与围土密实接触时,冲击响应波形振幅较小,且频谱范围分布较窄；而当环形空间内有泥浆或空气填充时,波形振幅变大,在频谱图中出现多个峰值。
（2）根据数值计算结果将不同接触关系下各频率的幅值大小进行对比,可得到管壁-水-围土工况和管壁-泥浆-围土工况在0～3000 Hz频段内幅度比值接近于1,仅在1400～2200 Hz有小幅波动,分辨难度大。管壁-空气-围土与管壁-泥浆-围土工况在试验频率范围内幅值比的平均值在2.2左右,两者差异性明显,极易区分。而管壁-泥浆-围土与密实接触的频谱幅值比不再是一个固定的倍数关系,在不同频段呈现不同的响应特征,辨别度也较高。
（3）现场检验中采用冲击响应强度指标对响应振幅大小和波动时长进行综合描述,初步区分了管道与围土间的接触关系,直观系统地判别了泥浆可能分布的区域。同时通过分析波形的频谱特性对接触关系进一步细化,使检测结果准确度和精度大幅提升。
（4）冲击映像法在顶管施工泥浆套检测中得到了较好的应用,日后的研究中可对冲击响应波形的其他特征做进一步拓展,从而使检测结果更具备有效性。
-
![]()

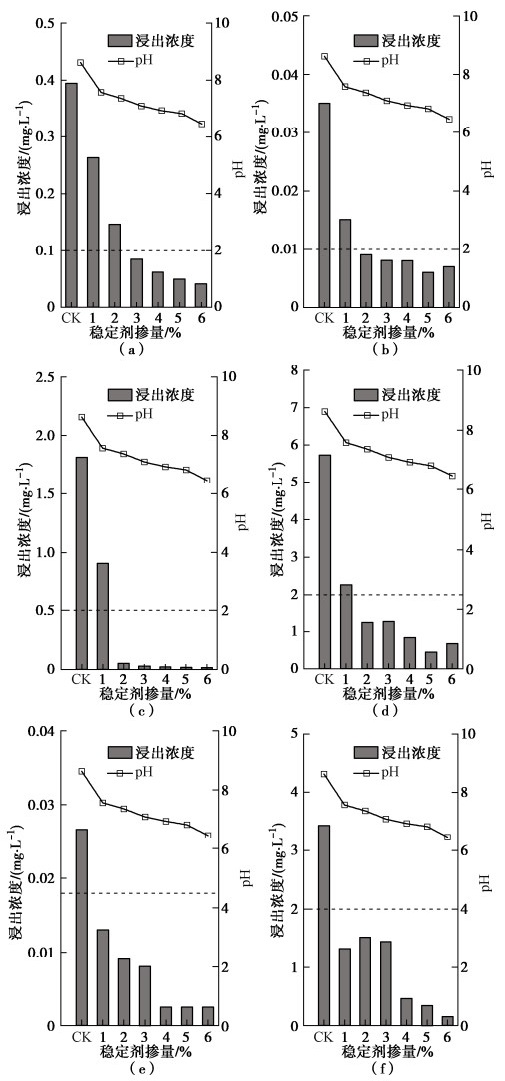

图 1 污染土稳定化前后砷、锑、铜、锌、钒、氟化物浸出浓度和浸出液pH
Figure 1. Leaching concentrations of As, Sb, Cu, Zn, V and fluoride for contaminated soils before and after stabilization and pH values of leachate
![]()

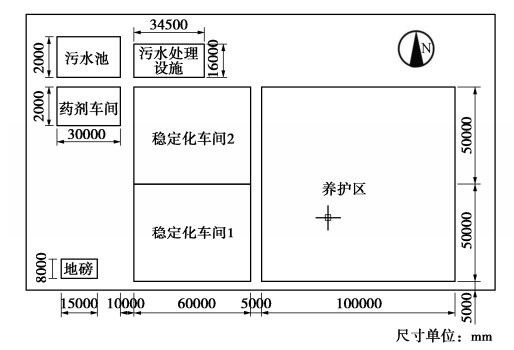

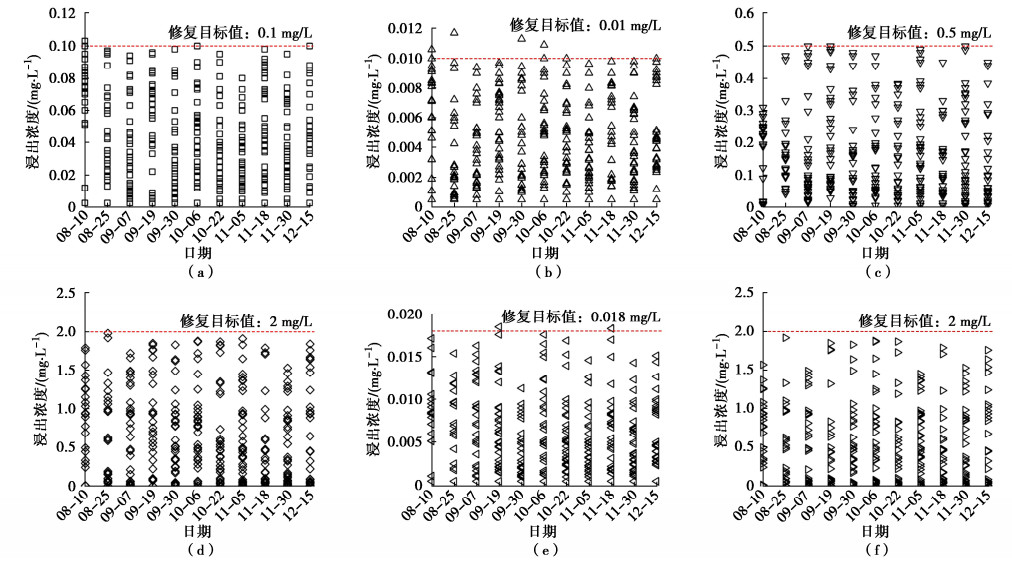

图 3 稳定化土砷、锑、铜、锌、钒和氟化物的浸出浓度
Figure 3. Leaching concentrations of As, Sb, Cu, Zn, V and fluoride for stabilized contaminated soil
表 1 场地土体中污染物超标情况及污染深度
Table 1 Pollution levels and depths of research site
污染物 筛选值/(mg·kg-1) 送检样品数 最小值/(mg·kg-1) 最大值/(mg·kg-1) 平均值/(mg·kg-1) 浸出浓度/(mg·L-1) 超标率/% 污染深度/m 砷 20 3776 6.80 18110.00 498.82 ND~4.71 21.9 0~4.5 锑 20 2715 1.20 1184.20 87.56 ND~0.45 8.3 0~3.5 铜 2000 2560 10.50 36344.00 1405.50 ND~13.71 3.9 0~2.5 锌 3500 2673 68.30 142000.00 19475.00 ND~104.9 8.4 0~2.5 钒 165 2211 4.30 186.70 74.38 ND~0.151 0.4 0~1.0 氟化物 650 3154 18.62 10241.50 1237.46 ND~4.48 20.6 0~1.5
下载: 导出CSV
表 2 典型污染土样的物理特性参数
Table 2 Physical properties of contaminated soils
参数 取值 天然含水率w/% 25.7 相对质量密度Gs 2.64 塑限wP/% 30.4 液限wL/% 41.4 最优含水率wopt/% 16.4 最大干密度ρd/(g·cm-3) 1.74 pH 6.36 黏粒含量/% 24.8 粉粒含量/% 66.9 砂粒含量/% 8.3
下载: 导出CSV
表 3 场地清理目标值及稳定化土浸出标准
Table 3 Clean-up target of research site and leaching target of stabilized contaminated soils
污染物 清理目标值/(mg·kg-1) 浸出浓度限值/(mg·L-1) 砷 22.2 0.10 锑 20.0 0.01 铜 70.0 0.50 锌 175.0 2.00 钒 96.0 0.02 氟化物 630.0 2.00
下载: 导出CSV
表 4 污染土修复一体化设备性能参数
Table 4 Performance parameters for integrated soil remediation equipment
参数 取值 (1) 操作质量/t 18.6 (2)设备尺寸 整体长度/mm 12500 整体宽度/mm 2990 整体高度(运行时)/mm 4355 (3)混合机性能 最大作业量/(m3·h-1) 135 混合方式 污染土切割刀+双轴大锤 污染土料斗容量/m3 1.8 稳定剂料斗容量/m3 3 稳定剂供应范围/(kg·m-3) 20~180 卸料输送带宽度/mm 500
下载: 导出CSV
-
[1] 郭志娟, 周亚龙, 杨峥, 等. 雄安新区土壤重金属地球化学监测关键问题探讨[J]. 环境科学, 2020, 41(9): 4169–4179. https://www.cnki.com.cn/Article/CJFDTOTAL-HJKZ202009036.htm GUO Zhi-juan, ZHOU Ya-long, YANG Zheng, et al. Discussion on key issues of geochemical monitoring of soil heavy metal in Xiongan new district[J]. Environmental Science, 2020, 41(9): 4169–4179. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-HJKZ202009036.htm
[2] 尹伊梦, 赵委托, 黄庭, 等. 电子垃圾拆解区土壤-水稻系统重金属分布特征及健康风险评价[J]. 环境科学, 2018, 39(2): 916–926. https://www.cnki.com.cn/Article/CJFDTOTAL-HJKZ201802054.htm YIN Yi-meng, ZHAO Wei-tuo, HUANG Ting, et al. Distribution characteristics and health risk assessment of heavy metals in a soil-rice system in an E-waste dismantling area[J]. Environmental Science, 2018, 39(2): 916–926. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-HJKZ201802054.htm
[3] 高秋生, 田自强, 焦立新, 等. 白洋淀重金属污染特征与生态风险评价[J]. 环境工程技术学报, 2019, 9(1): 66–75. https://www.cnki.com.cn/Article/CJFDTOTAL-HKWZ201901010.htm GAO Qiu-sheng, TIAN Zi-qiang, JIAO Li-xin, et al. Pollution characteristics and ecological risk assessment of heavy metals in Baiyangdian Lake[J]. Journal of Environmental Engineering Technology, 2019, 9(1): 66–75. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-HKWZ201901010.htm
[4] KOGBARA R B, AL-TABBAA A, YI Y L, et al. Cement-fly ash stabilisation/solidification of contaminated soil: performance properties and initiation of operating envelopes[J]. Applied Geochemistry, 2013, 33: 64–75. doi: 10.1016/j.apgeochem.2013.02.001
[5] LI X G, HE C, BAI Y, et al. Stabilization/solidification on chromium (III) wastes by C3A and C3A hydrated matrix[J]. Journal of Hazardous Materials, 2014, 268: 61–67. doi: 10.1016/j.jhazmat.2014.01.002
[6] NAVARRO-BLASCO I, DURAN A, SIRERA R, et al. Solidification/stabilization of toxic metals in calcium aluminate cement matrices[J]. Journal of Hazardous Materials, 2013, 260: 89–103. doi: 10.1016/j.jhazmat.2013.04.048
[7] 夏威夷, 杜延军, 冯亚松, 等. 重金属污染场地原位固化稳定化修复试验研究[J]. 岩石力学与工程学报, 2017, 36(11): 2839–2849. https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX201711023.htm XIA Wei-yi, DU Yan-jun, FENG Ya-song, et al. Remediation of a heavy metal contaminated site: in situ solidification and stabilization[J]. Chinese Journal of Rock Mechanics and Engineering, 2017, 36(11): 2839–2849. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX201711023.htm
[8] XIA W Y, DU Y J, LI F S, et al. In-situ solidification/stabilization of heavy metals contaminated site soil using a dry jet mixing method and new hydroxyapatite based binder[J]. Journal of Hazardous Materials, 2019, 369: 353–361. doi: 10.1016/j.jhazmat.2019.02.031
[9] PARIA S, YUET P K. Solidification–stabilization of organic and inorganic contaminants using Portland cement: a literature review[J]. Environmental Reviews, 2006, 14(4): 217–255. doi: 10.1139/a06-004
[10] 杜延军, 金飞, 刘松玉, 等. 重金属工业污染场地固化/稳定处理研究进展[J]. 岩土力学, 2011, 32(1): 116–124. doi: 10.3969/j.issn.1000-7598.2011.01.019 DU Yan-jun, JIN Fei, LIU Song-yu, et al. Review of stabilization/solidification technique for remediation of heavy metals contaminated lands[J]. Rock and Soil Mechanics, 2011, 32(1): 116–124. (in Chinese) doi: 10.3969/j.issn.1000-7598.2011.01.019
[11] 谷庆宝, 马福俊, 张倩, 等. 污染场地固化/稳定化修复的评价方法与标准[J]. 环境科学研究, 2017, 30(5): 755–764. https://www.cnki.com.cn/Article/CJFDTOTAL-HJKX201705014.htm GU Qing-bao, MA Fu-jun, ZHANG Qian, et al. Remediation of contaminated sites by solidification/stabilization: testing and performance criteria[J]. Research of Environmental Sciences, 2017, 30(5): 755–764. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-HJKX201705014.htm
[12] 魏德洲, 刘文刚, 米金月, 等. Na2S对土壤中重金属离子的钝化性能[J]. 东北大学学报(自然科学版), 2013, 34(9): 1339–1342. https://www.cnki.com.cn/Article/CJFDTOTAL-DBDX201309029.htm WEI De-zhou, LIU Wen-gang, MI Jin-yue, et al. Passivation performance of sodium sulfide on heavy metal ions in soil[J]. Journal of Northeastern University (Natural Science), 2013, 34(9): 1339–1342. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-DBDX201309029.htm
[13] JEONG S, KIM D, YOON H O. Stabilization of fluorine in soil using calcium hydroxide and its potential human health risk[J]. Environmental Engineering Research, 2019, 24(4): 654–661.
[14] NAZARI A M, RADZINSKI R, GHAHREMAN A. Review of arsenic metallurgy: treatment of arsenical minerals and the immobilization of arsenic[J]. Hydrometallurgy, 2017, 174: 258–281.
[15] 姚敏, 梁成华, 杜立宇, 等. 沈阳某冶炼厂污染土壤中砷的稳定化研究[J]. 环境科学与技术, 2008, 31(6): 8–11. https://www.cnki.com.cn/Article/CJFDTOTAL-FJKS200806006.htm YAO Min, LIANG Cheng-hua, DU Li-yu, et al. Arsenic stabilization of contaminated soil of a smeltery in Shenyang[J]. Environmental Science & Technology, 2008, 31(6): 8–11. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-FJKS200806006.htm
[16] OKKENHAUG G, AMSTÄTTER K, LASSEN BUE H, et al. Antimony (Sb) contaminated shooting range soil: Sb mobility and immobilization by soil amendments[J]. Environmental Science & Technology, 2013, 47(12): 6431–6439.
[17] THANGAVADIVEL K, RANGANATHAN S, SANDERSON P, et al. Case study of testing heavy-particle concentrator- aided remediation of lead-contaminated rifle shooting range soil[J]. Remediation Journal, 2018, 28(3): 67–74.
[18] 林云青, 李亚男, 王莹. 历史遗留含砷、铅冶炼废渣污染场地修复工程案例[J]. 环境与发展, 2019, 31(2): 52–54. https://www.cnki.com.cn/Article/CJFDTOTAL-NMHB201902031.htm LIN Yun-qing, LI Ya-nan, WANG Ying. Project case of the remediation of one contaminated site polluted by As and Pb smelting waste left over by history[J]. Environment and Development, 2019, 31(2): 52–54. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-NMHB201902031.htm
[19] WEI M L, DU Y J, REDDY K R, et al. Effects of freeze-thaw on characteristics of new KMP binder stabilized Zn- and Pb-contaminated soils[J]. Environmental Science and Pollution Research International, 2015, 22(24): 19473–19484. doi: 10.1007/s11356-015-5133-z
[20] DU Y J, WEI M L, REDDY K R, et al. Effect of carbonation on leachability, strength and microstructural characteristics of KMP binder stabilized Zn and Pb contaminated soils[J]. Chemosphere, 2016, 144: 1033–1042. https://www.sciencedirect.com/science/article/pii/S0045653515301703
[21] SHI C J, SPENCE R. Designing of cement-based formula for solidification/stabilization of hazardous, radioactive, and mixed wastes[J]. Critical Reviews in Environmental Science and Technology, 2004, 34(4): 391–417.
[22] 魏明俐, 伍浩良, 杜延军, 等. 冻融循环下含磷材料固化锌铅污染土的强度及溶出特性研究[J]. 岩土力学, 2015, 36(增刊1): 215–219. https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX2015S1036.htm WEI Ming-li, WU Hao-liang, DU Yan-jun, et al. Experimental study of zn and pb contaminated soils stabilized with new phosphate-based binder under freeze-thaw cycles[J]. Rock and Soil Mechanics, 2015, 36(S1): 215–219. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX2015S1036.htm
[23] 陆英, 肖满, 万鹏, 等. 广东某工业场地重金属污染土壤稳定化修复工程案例[J]. 环境生态学, 2019, 1(6): 50–56. https://www.cnki.com.cn/Article/CJFDTOTAL-HJSX201906014.htm LU Ying, XIAO Man, WAN Peng, et al. Case project of stabilization of heavy metals contaminated soils in an industrial site in Guangdong Province[J]. Environmental Ecology, 2019, 1(6): 50-56. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-HJSX201906014.htm
[24] 固体废物浸出毒性浸出方法水平振荡法: HJ 557— 2010[S]. 北京: 中国环境科学出版社, 2010. Solid Waste-Extraction Procedure for Leaching Toxicity-Horizontal Vibration Method: HJ 557—2010[S]. Beijing: China Environment Science Press, 2010. (in Chinese)
[25] 地下水质量标准: GB/T 14848—2017[S]. 北京: 中国标准出版社, 2017. Standard for Groundwater Quality: GB/T 14848—2017[S]. Beijing: Standards Press of China, 2017. (in Chinese)
[26] 土的工程分类标准: GB/T 50145—2007[S]. 北京: 中国计划出版社, 2008. Standard for Engineering Classification of Soil: GB/T 50145—2007[S]. Beijing: China Planning Press, 2008. (in Chinese)
[27] 一般工业固体废物贮存和填埋污染控制标准: GB 18599—2020[S]. 北京: 中国环境科学出版社, 2020. Standard for Pollution Control on the Non-Hazardous Industrial Solid Waste Storage and Landfill: GB 18599—2020[S]. Beijing: China Environment Science Press, 2020. (in Chinese)
