考虑级配影响的盾构泡沫改良粗粒土一维压缩理论计算模型

占永杰, 王树英, 杨秀竹, 王海波

占永杰, 王树英, 杨秀竹, 王海波. 考虑级配影响的盾构泡沫改良粗粒土一维压缩理论计算模型[J]. 岩土工程学报, 2023, 45(8): 1644-1652. DOI: 10.11779/CJGE20220657
引用本文: 占永杰, 王树英, 杨秀竹, 王海波. 考虑级配影响的盾构泡沫改良粗粒土一维压缩理论计算模型[J]. 岩土工程学报, 2023, 45(8): 1644-1652. DOI: 10.11779/CJGE20220657
ZHAN Yongjie, WANG Shuying, YANG Xiuzhu, WANG Haibo. One-dimensional compression theoretical model for shield foam-conditioned coarse-grained soil considering influences of gradation[J]. Chinese Journal of Geotechnical Engineering, 2023, 45(8): 1644-1652. DOI: 10.11779/CJGE20220657
Citation: ZHAN Yongjie, WANG Shuying, YANG Xiuzhu, WANG Haibo. One-dimensional compression theoretical model for shield foam-conditioned coarse-grained soil considering influences of gradation[J]. Chinese Journal of Geotechnical Engineering, 2023, 45(8): 1644-1652. DOI: 10.11779/CJGE20220657

考虑级配影响的盾构泡沫改良粗粒土一维压缩理论计算模型  English Version

基金项目:

国家自然科学基金项目 52022112

详细信息
    作者简介:

    占永杰(1995—),男,硕士研究生,主要从事盾构渣土改良方面的研究工作。E-mail:yjzhan@csu.edu.cn

    通讯作者:

    王树英, E-mail: sywang@csu.edu.cn

  • 中图分类号: TU43

One-dimensional compression theoretical model for shield foam-conditioned coarse-grained soil considering influences of gradation

  • 摘要: 盾构渣土在带压情况下会产生孔隙压力,能一定程度上平衡开挖面前方水压力,降低地下水入渗水平,因此盾构渣土一维压缩计算对指导盾构安全掘进具有重要意义。为此,基于波义耳定律和不连续颗粒堆积理论,建立考虑级配参数和渣土改良参数影响的泡沫改良粗粒土一维不排水压缩作用下孔隙压力计算模型。根据泡沫改良土的变形特征,提出初始压缩模量Es的计算方法,建立泡沫改良土压缩计算模型。进一步地,将泡沫改良土压缩计算模型引入孔压计算模型,提出孔压简便计算模型。为验证一维不排水压缩作用下孔压与压缩计算模型的可靠性,采用自主设计的大型压缩仪对不同级配的泡沫改良粗粒土进行不排水一维压缩试验,获取孔压与压缩实测值。实测值与计算值的对比结果表明,建立的孔压模型和压缩模型能较好的描述不同级配下泡沫改良土的孔压和压缩变化规律,泡沫注入比和土体级配参数均会对泡沫改良土的孔隙压力产生明显影响。
    Abstract: Under the state of chamber pressure, the pore pressure of conditioned soil will be generated, and it can balance the water pressure in front of the excavation to reduce the level of groundwater infiltration. Therefore, one-dimensional compression calculation of conditioned soil is of great significance for guiding the safe excavation of shield. Therefore, based on the Boyer' s law and the discontinuous particle accumulation theory, the model for calculating the undrained pore pressure considering gradation parameters and soil-conditioning parameters is established. According to the deformation characteristics of foam-conditioned soil, the method for the initial compression modulus Es is proposed, and the compression model for the foam-conditioned soil is established. Furthermore, the compression model is introduced into the pore pressure model, and a simple model for the pore pressure is proposed. In order to verify the reliability of the proposed model for the pore pressure and compression, the undrained one-dimensional compression tests on the foam-conditioned coarse-grained soil with different gradations are carried out by using the self-designed large-scale compression devices, and the measured values of pore pressure and compression are obtained. The comparison between the measured and calculated values shows that the pore pressure model and compression model can describe the variation of the pore pressure and compression of foam-conditioned soil under different gradations. The foam injection ratio and gradation have a significant impact on the pore pressure of the foam-conditioned soil.
  • 盾构法隧道施工中往往使用合适的改良剂对渣土进行改良以确保盾构机安全高效掘进。常用的渣土改良剂有水、泡沫剂、分散剂、膨润土和高分子聚合物,其中水和泡沫剂适用于各种地层,分散剂适用于黏性较大的地层[1],膨润土适用于缺乏细粒的颗粒土地层,高分子聚合物适用于泡沫剂和膨润土无法改良的富水颗粒土地层[2]。相比于其他改良剂,泡沫剂成本较低、适用性广,由其产生的泡沫可对土中粗颗粒间的渗流通道进行封堵[3],且能有效提高盾构渣土压缩性,因此被广泛应用于渣土改良[4]。盾构在富水粗颗粒地层中掘进时,开挖面的水压力可能会直接“击穿”土仓与螺旋机中的渣土,形成渗流通道,发生喷涌事故[5-6]。为防止地下水入渗,泡沫改良土的孔隙压力不应小于开挖面前方的水压力[7],因此,有必要对改良土孔隙压力计算展开研究。

    泡沫改良土中由于存在大量气泡,属于非饱和土[8],已有学者对非饱和土受压过程中的孔隙压力计算进行了探究。Huares等[9]针对非饱和粉黏土提出了考虑土体先期固结压力条件下孔隙压力计算模型,但该计算模型中的参数需要从三轴试验获取。林成功等[10]基于弹性理论推导出排水条件下非饱和黏土孔隙压力计算公式,并且对该公式进行了验证,结果表明理论值与实测值误差较小。然而,盾构渣土经过合理的改良后渗透性较低[11-12],渣土由螺旋输送机排出速度远大于渣土中渗流速度[13],显然,泡沫改良土不排水条件下可以更好地揭示盾构掘进过程中改良土在土仓内的孔压变化规律。Wang等[7]基于波义耳定律推导了不同泡沫注入比下泡沫改良土不排水孔压计算模型,但该计算模型未能充分考虑典型级配参数的影响。

    然而,颗粒级配决定了土颗粒间的填充情况,由于气相体积的不同,在压力作用下不同级配土体孔隙压力的发展必然不同[7]。李一凡等[14]自制了监测非饱和土孔隙压力的试验装置,研究发现不同级配的土体对孔隙压力峰值有较大影响,其中粒径越大,孔压的峰值越小。陈正汉等[15]对非饱和土的孔隙压力形成机理、应力特性及影响因素等方面进行分析,研究发现非饱和土的力学性能与级配有关。刘兴荣等[16]通过室内水槽试验探究了不同级配的弃渣泥石流形成过程中的孔隙压力变化情况,当粒径大于2 mm的砾粒含量大于50%时,孔隙压力迅速增大。总体上,国内外学者在级配对孔隙压力的影响规律方面取得了一定成果,但尚未揭示颗粒级配对一维不排水压缩条件下泡沫改良土孔隙压力的影响规律。

    Wang等[7]针对特定级配的泡沫改良土进行了研究,但是现场地层多变,所建立的孔压计算模型无法有效指导现场,需要构建考虑级配影响的孔压计算模型,为土压平衡盾构掌子面前方地下水渗流分析提供依据。为此,本文在Wang等[7]研究的基础上,提出考虑颗粒级配和改良参数的泡沫改良土一维不排水压缩作用下孔隙压力计算模型,并基于双曲线方程推导出泡沫改良土的压缩计算模型,将其引入孔压计算模型,简化计算步骤,进一步完善孔压计算模型。研究成果可为盾构土仓中渣土孔隙压力实时评价提供依据,有利于指导盾构安全高效掘进。

    Wang等[7]对盾构泡沫改良土压缩试验提出了3点假设:①液相、气相、泡沫三相连通,在一维压缩过程中保持动态平衡状态,即不考虑空气和水之间的压差;②泡沫改良土不排水不排气;③外界温度恒定。然后,基于波义耳定律,Wang等[7]提出了考虑改良参数的泡沫改良土孔隙压力计算模型:

    u=PatmΔV(1+FIR)[n(1n)Gswρw+FIR(11FER)]VSΔV(1+FIR)
    (1)

    式中:u为孔隙压力;Patm为初始孔隙压力,即大气压;Gs为土体颗粒相对质量密度;n为试样孔隙率;w为试样含水率;ρw为水的密度;FER为发泡倍率;FIR为泡沫注入比;∆V为泡沫改良土体积变形量;Vs为泡沫改良土初始体积。

    Furnas[17]提出了经典的不连续颗粒堆积理论,认为较小的颗粒填充在由较大颗粒形成的孔隙中。基于不连续颗粒堆积理论,考虑多粒径颗粒孔隙比计算模型,假设多粒径颗粒体的孔隙比符合

    e=ejf(m)
    (2)

    式中:ej为理想状态下单一粒径土样的孔隙比,参考Cubrinovski等[18]采用的理想立方体排列均匀圆球模型取值;f(m)为“填隙颗粒”的固体物质体积含量分数,与颗粒的级配有关。

    多数情况下,土颗粒的粒径符合双对数分布[19]

    lgQd=slgd+lgQd0
    (3)

    式中,Qd为对应粒径d时的累积含量,s为土颗粒粒径双对数分布曲线斜率。

    张程林[20]通过数值模拟得出“填隙颗粒”固体物质体积含量分数与粒度分布宽度m之间的关系:

    f(m)=0.34×m3.050.1+m3.05
    (4)

    式中,m可由土颗粒粒径双对数分布曲线的斜率s计算获得:

    m=lgs19
    (5)

    另外,根据土力学知识,土的不均匀系数Cu和曲率系数Cc

    Cu=d60d10
    (6)
    Cc=d230d10d60
    (7)

    式中,d60d30d10分别为粒径分布曲线的纵坐标等于60%,30%,10%时对应的粒径。

    土颗粒的级配曲线符合双对数线性分布,s分别可用CuCcd60来计算。

    采用Cu表征s

    s=lgQ60lgQ10lgd60lgd10=lg60lg10lgd60lgd10=lg6lgd60d10=lg6lgCu
    (8)

    同理,采用Cc表征s

    s=lg1.5lgCc
    (9)

    采用d60表征s

    s=lg60lgQd0lgd60
    (10)

    式(8)~(10)分别实现了用CuCcd60表征s,取式(8)~(10)计算结果的算术平均值,以减少参数s计算误差[21]

    s=(lg60lgQd0)lgCulgCc+lg6lgd60lgCc+lg1.5lgd60lgCu3lgd60lgCulgCc
    (11)

    θ=lg Culg Cclg d60,联立式(4),(5),(11)可得

    f(m)=0.34(3lg19θ)3.050.1(θ(lg60/Qd0)/lgd60+θlg6/lgCu+θlg1.5/lgCc)+(3lg19θ)3.05
    (12)

    式(12)实现了将粒径级配曲线典型参数CuCcd60引入“填隙颗粒”的固体物质体积含量分数方程中。联立式(1),(2),(12)可得

    u=Patm(1+FIR)[ejf(m)wGS1+ejf(m)+FIR(11FER)]VsΔV(1+FIR)
    (13)

    式(13)为泡沫改良土孔隙压力计算模型,其建立了泡沫改良土在一维压缩时孔隙压力与颗粒级配参数CuCcd60FIRFERw之间的关系。

    式(13)建立的孔隙压力计算模型仍然需要进行压缩试验来获取不同竖向压力下泡沫改良土的体积变形量,不利于将其进行现场推广应用,与此同时,泡沫改良土在不同土仓压力下的孔隙比也是判断盾构渣土改良情况的重要指标,因此有必要建立泡沫改良土不排水一维压缩计算模型。

    在一维压缩条件下,双曲线方程可以用作表征土的轴向应力-轴向应变关系[22],彭长学等[23]基于双曲线方程建立了e-p曲线分析模型:

    ei=e0(1+e0)PiA+BPi
    (14)

    式中,Pi为竖向压力;eiPi下土的孔隙比;e0为土的初始孔隙比;AB为经验参数,采用数据拟合方式确定。

    曹文贵等[24]提出新的模型参数确定方法,赋予参数AB明确的物理意义:

    A=ES
    (15)
    B=ES[1+8(1+e0)/(ESa12)3]/400
    (16)

    式中,Es为初始压缩模量,a1-2为压缩系数。

    泡沫改良土与常规土不同的是其内部含有大量气泡,并且为了实现良好的流动性,Bezuijen等[25]提出改良土初始孔隙比远大于未改良土的最大孔隙比。泡沫改良土初始压缩变形主要由气体控制[26],由理想气体方程可知

    PV=nRT
    (17)

    式中:P为气体压力;V为气体体积;n为气体的物质的量;R为气体常量;T为体系温度。

    T不变的前提下有

    PatmV0=(Patm+Pi)(V0Vi)
    (18)

    式中,V0为初始气相体积,Vi为加压后减小的气相体积,由于泡沫改良土初始压缩主要受气体控制,即泡沫改良土体积变形量。

    将式(18)转化为

    Vi=V0PatmV0(Patm+Pi)
    (19)

    其中,

    V0=nV(1Sr)
    (20)

    式中,n为孔隙率,Sr为添加泡沫后的试样饱和度,V为试样体积。

    将式(20)代入式(19)可得

    Vi=nV(1Sr)PatmVn(1Sr)Patm+Pi
    (21)

    针对横截面积为S的压缩仪,Vi=ShiV=Sh,式(21)可转化为

    hih=n(1Sr)Patmn(1Sr)Patm+Pi
    (22)

    式中:hi为试样压缩变形的高度;h为试样初始高度。

    根据土力学基本知识可得

    ei=(hhi)(1+e0)h1
    (23)
    a=ΔeΔp
    (24)
    n=e01+e0
    (25)
    Es=1+e0a
    (26)

    式中:a为土的压缩系数;Δe为孔隙比的差值;Δp为竖向压力的差值。

    联立式(22)~(26)可得

    ES=α(1+e0)Pi[1e0Sr+Patme0(1Sr)Patm+Pi](1+e0)
    (27)

    联立式(14)~(16),(27)可得不同压力下泡沫改良土的孔隙比:

    ei=e0(1+e0)PiES+(ES[1+8(1+e0)/(ESa12)3]/400)Pi
    (28)

    式(27)引入了泡沫改良土初始压缩模量修正系数α,由Mori等[26]的试验结果可得,FIR=70%以上的泡沫改良土在压缩初始阶段完全受气体控制,严格遵循理想气体方程。然而,实际工程中考虑到建设成本等因素,FIR往往低于70%。因此,理想状态下的泡沫改良土在式(27)中α取1,而实际的泡沫改良土的初始压缩模量较理想状态更大,所以α > 1。FIR是影响泡沫改良土初始压缩是否满足理想气体方程的主要因素[26],确定FIR后可唯一确定α

    将式(23)转化为

    h i=h(ei+1)h(e0+1)
    (29)

    并与式(28)联立即可获取泡沫改良土在不同压力下的hi

    另外,针对横截面积为S的压缩仪,可将式(13)转化为

    u=Patm(1+FIR)[ejf(m)wGS1+ejf(m)+FIR(11FER)]hhi(1+FIR)
    (30)

    联立式(29),(30)可得

    u=Patm(1+FIR)[ejf(m)wGS1+ejf(m)+FIR(11FER)](1ei+1e0+1)(1+FIR)
    (31)

    式(31)引入了压缩计算模型,建立了孔压简便计算模型,该模型无需进行压缩试验获取渣土在各级压力下的体积变形量,简化了孔隙压力计算步骤,有利于孔压计算模型的推广应用,进一步完善了盾构泡沫改良渣土孔压计算模型。

    本文设计了13组不同级配工况,通过不同粒径的标准筛将试验土分成若干单粒径粒组,再根据设计的级配工况配置成不同的级配曲线,按级配参数d60CuCc将试样分成3类,不同组合的试样级配分布曲线如图 1所示。表 1给出了各级配土的基本物性指标,并根据《土工试验方法标准:GB/T50123—2019》[27]给出了各级配土的工程分类。可以看出,试验土类别包含了级配良好砾(GW)、级配不良砾(GP)、含细粒土砂(SF)、级配良好砂(SW),因此粒径分布的设计能够较好地反映颗粒级配变化对泡沫改良土的压缩特性影响。

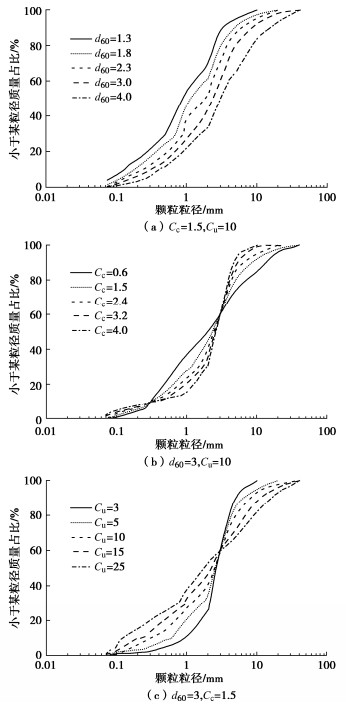

    图  1  试验土样级配曲线
    Figure  1.  Grain-size distribution curves of various soil specimens
    表  1  土样基本物理参数
    Table  1.  Basic physical parameters of various soil specimens
    工况 d60/
    mm
    Cc Cu 干密度/
    (g·cm-3)
    最大孔隙比 分类
    1 1.3 1.5 10 1.632 0.809 SF
    2 1.8 1.5 10 1.648 0.820 SW
    3 2.3 1.5 10 1.621 0.877 SW
    4 3.0 1.5 10 1.593 0.858 GW
    5 4.0 1.5 10 1.623 0.854 GW
    6 3.0 0.6 10 1.679 0.784 GP
    7 3.0 2.4 10 1.489 0.908 GW
    8 3.0 3.2 10 1.456 0.952 GP
    9 3.0 4.0 10 1.402 0.990 GP
    10 3.0 1.5 3 1.365 1.033 GP
    11 3.0 1.5 5 1.493 0.917 GW
    12 3.0 1.5 15 1.630 0.761 GW
    13 3.0 1.5 25 1.695 0.737 SW
    下载: 导出CSV
    | 显示表格

    为了研究泡沫改良土一维压缩特性,学者们研制了诸多适用于泡沫改良土压缩试验的设备[26, 28-29]。现有的测试设备尺寸较小,为研究级配对改良土压缩性的影响,需采用更大尺度压缩仪。根据《岩土工程仪器基本参数及通用技术条件:GB/T15406—2007》[30]和《土工试验方法标准:GB/T50123—2019》27],固结试验试样的高度取最大粒径的4~6倍为宜,较大尺寸的仪器可以测试不同级配的粗颗粒土,以便获取级配对一维压缩特性的影响,减小试验腔的边界效应[28]。因此,本项研究采用自主设计的大型一维压缩仪[7],直径为400 mm,高度为380 mm,如图 2所示。压缩试验加载系统采用电机驱动,属于恒应变式加载,加载速率为1.0 mm/min。根据Wu等[31]的研究,泡沫改良土的压缩性等工程性能在60 min以内保持稳定,所以试验中未考虑泡沫消散的影响。

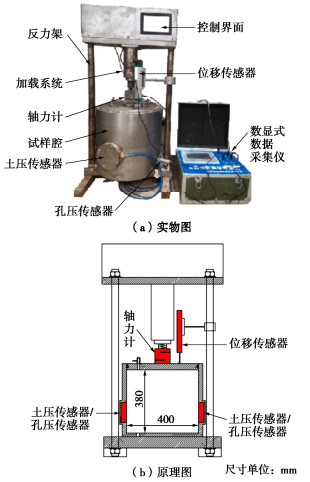

    图  2  大型压缩仪
    Figure  2.  Large-scale compression devices

    发泡及泡沫性能参数如表 2所示,盾构机在粗颗粒地层中掘进时,泡沫剂溶液质量浓度和发泡压力为3%和0.3 MPa是合适的[6-7]。为控制FIRw变化对泡沫改良土压缩特性的影响,所有土样改良工况均取FIR = 20%,w = 10%。压缩试验主要步骤如下:①配置不同级配试样,加水至设计的含水率进行搅拌,覆盖保鲜膜封闭,静置24 h使试样充分吸水湿润;②利用发泡系统产生泡沫,将湿润的土样与泡沫在搅拌机中正反搅拌各60 s;③将试样逐层加入试验腔,使试样呈自然堆积状态,记录试件初始高度,打开试样室顶板排水阀,盖上顶板,确保此过程中试样顶部空气排出,然后关闭排水阀;④以25 kPa为间隔逐级加压至200 kPa,随后同样以25 kPa为间隔卸载,加卸载过程中自动采集轴力、竖向位移、侧向土压及孔压。Wang等[7]认为大多数盾构隧道工程中,土仓压力小于200 kPa,故取最大竖向压力为200 kPa。

    表  2  发泡及泡沫性能参数
    Table  2.  Foaming and performance parameters of foam
    泡沫剂质量浓度/% 泡沫剂
    密度/(g·cm-3)
    发泡压力/
    MPa
    发泡倍率 半衰期/
    min
    3 1.08 0.3 11 16
    下载: 导出CSV
    | 显示表格

    试验前将试样置于量筒中进行称重,以获得试样密度,由式(32)可计算出试样初始孔隙比e0,通过式(25)即可转化为孔隙率n。进一步地,由式(33)可得到试样的饱和度Sr表 3给出了各试样初始孔隙比与饱和度。

    表  3  不同级配泡沫改良土的初始孔隙比与饱和度
    Table  3.  Initial void ratios and saturations of foam-conditioned soils with different gradations
    Cc=1.5, Cu=10 d60=3 mm, Cu=10 d60=3 mm, Cc=1.5
    d60/mm e0 Sr Cc e0 Sr Cu e0 Sr
    1.3 0.935 0.2853 0.6 0.985 0.2683 3 1.488 0.1785
    1.8 1.027 0.2589 1.5 1.136 0.2340 5 1.251 0.2123
    2.3 1.095 0.2429 2.4 1.219 0.2182 10 1.136 0.2340
    3.0 1.136 0.2340 3.2 1.282 0.2074 15 1.006 0.2644
    4.0 1.289 0.2061 4.0 1.383 0.1923 25 0.905 0.2938
    下载: 导出CSV
    | 显示表格
    e0=Gs(1+0.01w)ρ1
    (32)

    式中,ρ为泡沫改良土的密度。

    Sr=Gswe0
    (33)

    由试验可知,在FIR=20%的条件下不同级配泡沫改良土的a1-2约等于0.05(10-2 kPa-1),Pi取泡沫改良土所受的第一级荷载为25 kPa,根据压缩试验可得FIR=20%条件下的泡沫改良土初始压缩模量与理想情况下的泡沫改良土初始压缩模量的比值介于3~4,故压缩模量修正系数α取3.5。将所需参数代入式(28)压缩计算模型中,孔隙比计算值与实测值如图 3所示,可以看出竖向总压力较小时,孔隙比计算值与实测值相差较小,随着竖向总压力增大,两者差异略有增大。Pearson相关系数可用于考察两个变量的相关程度,将各工况的孔隙比计算值和实测值导入SPSS软件分析,结果显示不同级配试样的实测值与计算值相关系数达到0.978,说明总体上两者相差较小,证明了该泡沫改良土压缩计算模型的合理性与可行性。

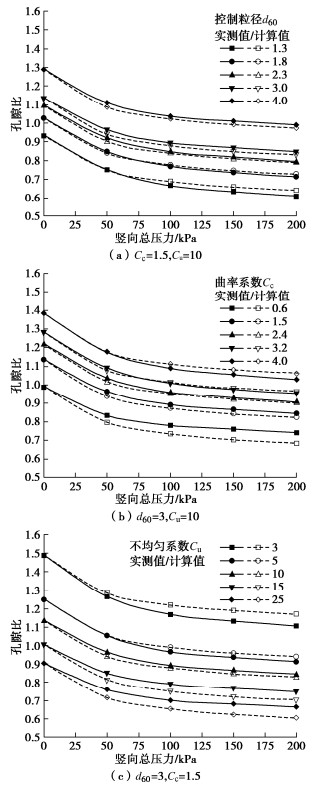

    图  3  压缩曲线计算值与实测值对比图
    Figure  3.  Comparison between calculated and measured values of compression curves

    对比实测值与计算值,以验证式(13)孔压计算模型的合理性。试验中Patm=101 kPa,Gs=2.65,w=10%,FER=11,FIR=20%,级配参数如表 1所示,表 4为计算出的不同级配试样粒度分布宽度m表 5为不同级配泡沫改良土在不同竖向压力作用下的体积变形量∆V,将以上参数代入式(13)孔压计算模型。与此同时,将Wang等[7]的试验工况一并对比分析,Wang等[7]采用泡沫注入比为10%,20%,30%,40%的相同级配砂土进行不排水压缩试验,根据砂土级配曲线可求得f (m)=0.288,其余参数为Patm=101 kPa,Gs=2.65,w=10%,FER=11,计算值与实测值如图 4所示。将孔压计算值与实测值导入SPSS软件分析,结果显示相关系数达到0.824,已达到极显著相关[32],说明计算模型所作假设是合理的,所提出的孔压计算模型的精度可以接受。图 4中蓝色数据为Wang等[7]不同FIR的试验数据,经过与计算值对比,说明该计算模型对不同FIR的工况仍然适用。计算结果显示,除FIR会对泡沫改良土的孔隙压力值产生影响[7],级配参数也是影响泡沫改良土孔隙压力值的重要因素。

    表  4  不同级配试样粒度分布宽度
    Table  4.  Grain-size distribution widths of specimens with different gradations
    Cc=1.5, Cu=10 d60=3 mm, Cu=10 d60=3 mm, Cc=1.5
    d60/mm m Cc m Cu m
    1.3 1.139 0.6 1.328 3 1.036
    1.8 1.188 1.5 1.244 5 1.153
    2.3 1.218 2.4 1.492 10 1.244
    3.0 1.244 3.2 1.579 15 1.291
    4.0 1.296 4.0 1.594 25 1.297
    下载: 导出CSV
    | 显示表格
    表  5  不同竖向压力作用下泡沫改良土体积变形量∆V
    Table  5.  Volume deformations of foam-conditioned soils under different vertical pressures
    轴压/
    kPa
    Cc=1.5, Cu=10 d60=3 mm, Cu=10 d60=3 mm, Cc=1.5
    d60/mm Cc Cu
    1.3 1.8 2.3 3 4 0.6 1.5 2.4 3.2 4 3 5 10 15 25
    50 32.6 30.7 28.4 25.6 32.6 25.2 25.6 29.1 28.1 29.1 31.6 31.9 25.6 25.5 24.6
    100 47.9 44.5 40.5 36.2 47.9 34.2 36.2 41.1 40.0 41.0 45.4 46.0 36.2 35.5 34.8
    200 58.2 54.5 49.3 43.4 58.2 41.0 43.4 49.7 48.2 49.6 54.4 57.7 43.4 42.4 41.5
    下载: 导出CSV
    | 显示表格
    图  4  孔隙压力计算值与实测值对比图
    Figure  4.  Comparison between calculated and measured values of pore pressure

    进一步地,为验证式(31)建立的孔压简便计算模型的可行性,图 5给出了孔隙压力计算值与实测值对比结果,其中孔隙压力计算值随着竖向压力增大,增长速率逐渐降低,在相同的竖向压力下,d60Cc越小,Cu越大的试样孔隙压力计算值越大,与试验结果规律一致。将计算值与实测值导入SPSS软件分析,结果显示相关系数达到0.924,表明该模型的合理性。

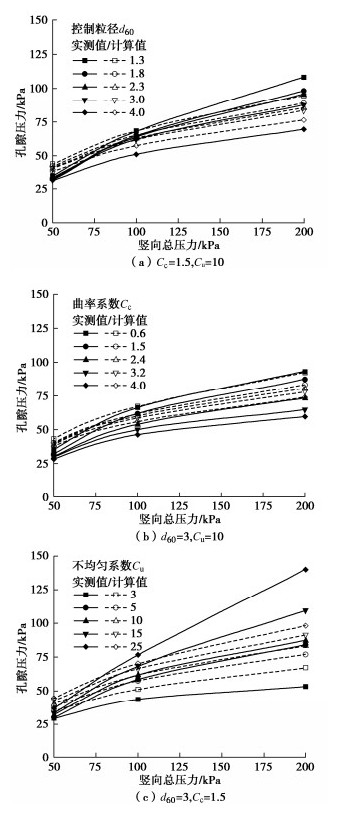

    图  5  孔隙压力计算值与实测值对比图
    Figure  5.  Comparison between calculated and measured values of pore pressure

    需要说明的是,由图 5可以看出,孔隙压力较低时计算值与实测值误差较小,孔隙压力较高时部分计算值误差较大,原因在于,高的孔隙压力对应着高的竖向总压力,该计算模型忽略了土颗粒形状与颗粒间的摩擦力对孔隙压力的影响,随着竖向压力增加,泡沫改良土的压缩主要由土颗粒间的有效应力控制[26],相比于气体控制的压缩阶段,竖向压力较大时土颗粒形状与颗粒间的摩擦力对孔隙压力的影响更大,导致计算值误差较大。另外,泡沫注入不同级配粗粒土中的消散情况差异性未知,可能也是计算模型出现误差的原因之一。此外,Cu较大时,泡沫改良土孔隙压力理论计算值与实测值误差较大,原因在于,Cu越大的试样土颗粒间的填充效果越好,颗粒间发生相对滑动的难度较大,宏观上表现为土颗粒间摩擦力增大,而摩擦的影响在计算模型中尚未考虑,导致不同Cu下泡沫改良土孔隙压力理论计算值误差较大。诚然,由于土颗粒粒组分布的复杂性以及对孔压影响的细观机理尚未揭示,导致该模型精确性尚存在一定不足,但模型计算值随级配参数变化在规律上与试验值保持一致,后续将对计算模型进行修正与改进。

    在Wang等[7]给出一维不排水压缩作用下孔隙压力计算模型的基础上,提出了变级配泡沫改良土一维压缩及孔隙压力计算模型,并对其进行了验证,得出以下3点结论。

    (1)基于波义耳定律和不连续颗粒堆积理论,建立了考虑级配参数和渣土改良参数的泡沫改良土不排水孔隙压力计算模型。

    (2)针对泡沫改良土的变形特点,提出了初始压缩模量Es的计算方法,建立了泡沫改良土压缩计算模型,计算结果表明,当竖向压力小于50 kPa时孔隙比减小较快,随着竖向压力进一步增大,压缩曲线趋近平缓,与试验结果规律一致,不同级配试样的实测值与计算值相关系数为0.978。

    (3)将泡沫改良土压缩计算模型引入孔压计算模型,提出了孔压简便计算模型,计算结果表明,在相同的竖向压力下,d60Cc越小,Cu越大的试样孔隙压力越大,与试验结果规律一致,不同级配试样的实测值与计算值相关系数为0.924。该模型证明了FIR和土体级配参数均会对泡沫改良土的孔隙压力产生明显影响。

    值得一提的是,本文提出的计算模型忽略了土颗粒形状与颗粒间的摩擦力对孔隙压力的影响,并且泡沫注入不同级配粗粒土中的消散情况差异性未知,需要利用细观力学和离散元进一步研究上述影响,可作为后续的研究方向。

  • 图  1   试验土样级配曲线

    Figure  1.   Grain-size distribution curves of various soil specimens

    图  2   大型压缩仪

    Figure  2.   Large-scale compression devices

    图  3   压缩曲线计算值与实测值对比图

    Figure  3.   Comparison between calculated and measured values of compression curves

    图  4   孔隙压力计算值与实测值对比图

    Figure  4.   Comparison between calculated and measured values of pore pressure

    图  5   孔隙压力计算值与实测值对比图

    Figure  5.   Comparison between calculated and measured values of pore pressure

    表  1   土样基本物理参数

    Table  1   Basic physical parameters of various soil specimens

    工况 d60/
    mm
    Cc Cu 干密度/
    (g·cm-3)
    最大孔隙比 分类
    1 1.3 1.5 10 1.632 0.809 SF
    2 1.8 1.5 10 1.648 0.820 SW
    3 2.3 1.5 10 1.621 0.877 SW
    4 3.0 1.5 10 1.593 0.858 GW
    5 4.0 1.5 10 1.623 0.854 GW
    6 3.0 0.6 10 1.679 0.784 GP
    7 3.0 2.4 10 1.489 0.908 GW
    8 3.0 3.2 10 1.456 0.952 GP
    9 3.0 4.0 10 1.402 0.990 GP
    10 3.0 1.5 3 1.365 1.033 GP
    11 3.0 1.5 5 1.493 0.917 GW
    12 3.0 1.5 15 1.630 0.761 GW
    13 3.0 1.5 25 1.695 0.737 SW
    下载: 导出CSV

    表  2   发泡及泡沫性能参数

    Table  2   Foaming and performance parameters of foam

    泡沫剂质量浓度/% 泡沫剂
    密度/(g·cm-3)
    发泡压力/
    MPa
    发泡倍率 半衰期/
    min
    3 1.08 0.3 11 16
    下载: 导出CSV

    表  3   不同级配泡沫改良土的初始孔隙比与饱和度

    Table  3   Initial void ratios and saturations of foam-conditioned soils with different gradations

    Cc=1.5, Cu=10 d60=3 mm, Cu=10 d60=3 mm, Cc=1.5
    d60/mm e0 Sr Cc e0 Sr Cu e0 Sr
    1.3 0.935 0.2853 0.6 0.985 0.2683 3 1.488 0.1785
    1.8 1.027 0.2589 1.5 1.136 0.2340 5 1.251 0.2123
    2.3 1.095 0.2429 2.4 1.219 0.2182 10 1.136 0.2340
    3.0 1.136 0.2340 3.2 1.282 0.2074 15 1.006 0.2644
    4.0 1.289 0.2061 4.0 1.383 0.1923 25 0.905 0.2938
    下载: 导出CSV

    表  4   不同级配试样粒度分布宽度

    Table  4   Grain-size distribution widths of specimens with different gradations

    Cc=1.5, Cu=10 d60=3 mm, Cu=10 d60=3 mm, Cc=1.5
    d60/mm m Cc m Cu m
    1.3 1.139 0.6 1.328 3 1.036
    1.8 1.188 1.5 1.244 5 1.153
    2.3 1.218 2.4 1.492 10 1.244
    3.0 1.244 3.2 1.579 15 1.291
    4.0 1.296 4.0 1.594 25 1.297
    下载: 导出CSV

    表  5   不同竖向压力作用下泡沫改良土体积变形量∆V

    Table  5   Volume deformations of foam-conditioned soils under different vertical pressures

    轴压/
    kPa
    Cc=1.5, Cu=10 d60=3 mm, Cu=10 d60=3 mm, Cc=1.5
    d60/mm Cc Cu
    1.3 1.8 2.3 3 4 0.6 1.5 2.4 3.2 4 3 5 10 15 25
    50 32.6 30.7 28.4 25.6 32.6 25.2 25.6 29.1 28.1 29.1 31.6 31.9 25.6 25.5 24.6
    100 47.9 44.5 40.5 36.2 47.9 34.2 36.2 41.1 40.0 41.0 45.4 46.0 36.2 35.5 34.8
    200 58.2 54.5 49.3 43.4 58.2 41.0 43.4 49.7 48.2 49.6 54.4 57.7 43.4 42.4 41.5
    下载: 导出CSV
