基于离心模型试验与数值计算的超高陡加筋土填方边坡稳定性分析

任洋, 李天斌, 杨玲, 魏大强, 唐杰灵

任洋, 李天斌, 杨玲, 魏大强, 唐杰灵. 基于离心模型试验与数值计算的超高陡加筋土填方边坡稳定性分析[J]. 岩土工程学报, 2022, 44(5): 836-844. DOI: 10.11779/CJGE202205006
引用本文: 任洋, 李天斌, 杨玲, 魏大强, 唐杰灵. 基于离心模型试验与数值计算的超高陡加筋土填方边坡稳定性分析[J]. 岩土工程学报, 2022, 44(5): 836-844. DOI: 10.11779/CJGE202205006
REN Yang, LI Tian-bin, YANG Ling, WEI Da-qiang, TANG Jie-ling. Stability analysis of ultra-high-steep reinforced soil-filled slopes based on centrifugal model tests and numerical calculation[J]. Chinese Journal of Geotechnical Engineering, 2022, 44(5): 836-844. DOI: 10.11779/CJGE202205006
Citation: REN Yang, LI Tian-bin, YANG Ling, WEI Da-qiang, TANG Jie-ling. Stability analysis of ultra-high-steep reinforced soil-filled slopes based on centrifugal model tests and numerical calculation[J]. Chinese Journal of Geotechnical Engineering, 2022, 44(5): 836-844. DOI: 10.11779/CJGE202205006

基于离心模型试验与数值计算的超高陡加筋土填方边坡稳定性分析  English Version

基金项目:

地质灾害防治与地质环境保护国家重点实验室自主研究课题 SKLGP2016Z021

地质灾害防治与地质环境保护国家重点实验室自主研究课题 SKLGP2017Z001

详细信息
    作者简介:

    任洋(1984—),男,博士,高级实验师,主要从事地质工程、岩土工程和离心模型试验等方面的教学和科研工作。E-mail: renyang_0616@163.com

    通讯作者:

    李天斌, E-mail: ltb@cdut.edu.cn

  • 中图分类号: TU441

Stability analysis of ultra-high-steep reinforced soil-filled slopes based on centrifugal model tests and numerical calculation

  • 摘要: 山区机场建设中会出现超高陡(高度达百米且填方坡比陡于1︰1)的加筋土填方边坡方案,针对这类填方边坡稳定性方面的研究较少。以云南某机场的超高陡加筋土填方边坡方案为例,通过大型土工离心模型试验及数值计算开展天然工况下这类加筋土填方边坡稳定性的研究,获得的主要成果:①边坡变形破坏以填方土体局部开裂、面板鼓胀和抗滑桩略微外倾为主,桩顶位移未超过设计允许偏移量;②边坡顶部以沉降为主,坡口沉降量最大,边坡中下部(基础面地形陡变及筋带变短的部位)兼有沉降和少量的侧向水平位移,坡体变形满足规范要求;③填方体内的土压力较小,坡体中下部土压力最大;筋带的单元轴力基本满足要求,仅基础界面地形陡变及下部筋带变短部位的少量筋带(数量少于4%)的轴力超过了其设计值。研究表明,这类超高陡加筋土填方边坡整体稳定性较好。但由于山区机场填方体呈上宽下窄的倒三角形,坡体中下部基础面地形陡变及筋带变短部位存在局部安全隐患,后续应优化方案,进一步增强边坡中下部局部稳定及加筋体内部稳定。相关成果能为山区机场超高陡加筋土填方边坡整体稳定性及后续研究提供参考,也可为类似离心试验提供借鉴。
    Abstract: In airport construction in mountainous areas, there is an ultra-high-steep (100-m slope ratio less than 1:1) reinforced soil-filled slope scheme, but there are few studies on the stability of this kind of slope. Taking the ultra-high-steep reinforced soil-filled slope scheme of an airport in Yunnan Province of China as an example, through the large-scale geotechnical centrifugal model tests and numerical calculation, the stability of the reinforced soil-filled slope under natural conditions is studied. The main results are as follows: (1) The deformation and failure of the slope include local cracking of filled soil, panel bulging and slight extroversion of piles, and the displacement of pile top does not exceed the allowable design deviation. (2) The displacement of the slope at the top is mainly subsidence, with the maximum subsidence at the mouth, and there are settlement and lateral horizontal displacement in the lower and middle parts of the slope at the interface between the reinforcement and the foundation at the steep terrain. The deformation of the slope meets the requirements of the specification. (3) The soil pressure inside the filled slope is lower, and that in the middle part of the slope is the greatest. The axial force basically meets the design requirements, while that of a small number of reinforcement bands at the interface between the reinforcement and the foundation exceeds the design value (less than 4%). The study shows that the overall stability of the ultra-high-steep reinforced soil-filled slope is better. However, the filled soil in the mountainous airport is an inverted triangle terrain, and there exist local hidden dangers in the middle and lower parts of the slope (where the terrain of foundation surface changes steeply and the reinforcement band shortens). Subsequently the schemes should be optimized so as to further improve the local stability of the slope and the internal stability of the reinforcement soil. The relevant achievement may provide reference for the stability analysis of ultra-high-steep reinforced soil slope of mountainous airports and other similar centrifugal model tests.
  • 盐渍土在中国西北部寒旱区有着广泛的分布,其工程性质除了受到本身矿物、结构等因素影响外,更多的是受环境因素的影响和控制。其中,温度的改变会导致盐渍土孔隙中的盐溶液发生水盐相变现象,包括孔隙溶液中液态水结晶/融化和溶解盐析出/溶解等,进而影响土的物理力学性质,引起盐渍土地基的盐胀、冻胀和融陷等现象,从而对建筑物和地面设施产生危害[1]。盐渍土孔隙溶液的相变行为受到温度、湿度以及孔隙的吸附和毛细作用、溶质的种类与含量等诸多因素的影响[2-9],使得盐渍土中水盐相变机制成为特殊土力学及其工程性质领域的一个研究热点和难点问题。盐渍土冻结时的特征温度:冻结温度和过冷温度,是孔隙溶液相变在热量维度的宏观表现,是判断土体是否冻结,预测冻结深度和冻胀变形等工程应用中重要的基本物理指标[10-11],同时对土体中的水分迁移和分凝冰形成有着重要的影响[12-14]

    许多学者利用室内冻结温度试验,对土体冻结温度与土质、水盐含量及盐的种类等因素的关系进行了系统的研究[15-23],认为黏性土冻结温度小于砂土冻结温度,塑限对冻结温度有显著影响,土体的冻结温度随含盐量的增加而降低,一定范围内随含水率的增加而增大,随荷载增加而逐渐降低。大量学者利用核磁共振和差热分析技术针对受限于孔隙中水的相变温度进行研究,结果表明孔隙中水的相变温度与冰晶-溶液接触面的曲率和表面张力有关[24-27],满足Gibbs-Thomson方程,该方程被广泛应用于孔隙分布和孔形貌的测定[28]

    Wan等[29]、Xiao等[30]考虑了盐溶液中水的活度对冻结温度的影响,给出了盐渍土冻结温度的计算公式,揭示了冻结温度随溶液浓度增大而降低的机理。Kozlowski等[31]根据试验结果给出了以液塑限、含水率和土样质量为参数的土体过冷温度经验公式,但对于盐渍土的过冷温度,还是缺少简单有效的理论计算模型。试验表明当盐渍土冻结前有结晶盐析出时,冻结温度会发生突变[29],上述冻结温度公式不再适用。对于结晶盐析出对冻结特征温度的影响这一问题,现有的研究缺乏深入的分析与探讨。

    本文通过室内试验测定了盐渍土在冻结过程中的过冷温度和冻结温度,基于热力学原理与成核理论,给出了冻结特征温度的计算方法,分析了结晶盐析出对盐渍土冻结过程中特征温度的影响规律。成果对深化认识多孔介质中的水盐相变机理和寒区盐渍土的盐冻胀病害防治具有一定的指导意义。

    试验用土为兰州地区粉土,土体经纯净水洗盐(6次)、烘干、粉碎、过筛(2 mm)后密封保存,土的物理性质指标见表1。使用无水硫酸钠溶解于蒸馏水中,在室温下(20±2℃)配制成一定浓度的硫酸钠溶液,将其与干燥土体拌和均匀后配制成土样。土样的含水率为溶液中水的质量与干土质量之比,控制为18%。土样中含盐量由溶液浓度控制,本次试验中土体含盐量控制见表2。试样在高3.5 cm,直径3.5 cm的金属容器中压实,干密度为1.75±0.01 g/cm3,该干密度下土样的孔隙分布由压汞试验测定,孔隙分布曲线如图1所示,由压汞试验可知,试样孔径结构为单峰孔隙结构,平均孔径为0.25 μm,孔隙率为35.2%。

    表  1  土的物理性质指标
    Table  1.  Physical properties of soil
    土粒相对质量密度液限wL/%塑限wP/%塑性指数Ip
    2.7126.817.69
    下载: 导出CSV
    | 显示表格
    表  2  土样含盐量
    Table  2.  Salt contents of samples
    编号含盐量/(mol·L-1)编号含盐量/(mol·L-1)
    1090.610
    20.076100.685
    30.152110.761
    40.228120.838
    50.305130.914
    60.381140.990
    70.457151.066
    80.533161.142
    下载: 导出CSV
    | 显示表格
    图  1  重塑土样的孔隙分布
    Figure  1.  Grain-size distribution curves of remolded samples

    试验所采用的控温装置为低温冷浴,精度为±0.1℃,测温装置采用中科院寒旱所自制的温度探头,精度为±0.01℃。将温度探头插入金属容器中土样中,容器用隔水膜包裹后放入冷浴,冷浴温度由18℃降至-15℃,过程中试样的降温速率为0.3± 0.05℃/min,期间使用数据采集器DT80每隔5 s采集一次温度数据。

    土体冻结时的特征温度包括冻结温度Tf与过冷温度Ts,如图2所示[10-12]。从图2可以看到,土体冻结曲线分为过冷、上升、稳定和下降4个阶段。过冷阶段中孔隙溶液处于过冷状态,没有冰晶产生,在该阶段的温度最低点为过冷温度,是孔隙溶液中冰晶成核的起始点。在上升阶段,大量冰晶成核,释放潜热,土体温度回升。在稳定阶段晶体生长所释放的潜热与土体与外界热量交换所导致的热量散失相平衡,大量自由水在该阶段冻结,此时土体温度保持稳定,为土体的冻结温度。当大量自由水冻结完成后,吸附水冻结释放的潜热有限,土体温度逐渐下降,该阶段为土体冻结的下降阶段。

    图  2  土体冻结曲线示意图
    Figure  2.  Typical cooling curve of frozen soil

    图3为试验测得不同含盐量盐渍土的冻结曲线,从曲线上可以读出土体的冻结温度与过冷温度。将不同含盐量土体的冻结特征温度绘制于图4,可以看到,随着含盐量的增大,冻结温度与过冷温度的变化趋势基本一致,分为下降、上升和稳定3个阶段。在下降阶段,随着土体含盐量的增加,特征温度逐渐降低;当含盐量大于0.533 mol/L时,过冷温度和冻结温度随着含盐量的增加而升高,为上升阶段;当含盐量大于等于0.76 mol/L时,土体冻结曲线上的两个特征温度将随着含盐量的增加基本保持不变,为稳定阶段。从图3可以明显观察到,当土体含盐量大于等于0.609 mol/L时,土体冻结前有结晶盐析出放热现象,这说明在土体含盐量为0.533~0.609 mol/L的某一值时,土体冻结前有结晶盐析出。所以冻结前结晶盐析出的临界点为0.533~0.609 mol/L的某一值,由试验无法精确得到,采用上升阶段的起始点,0.533 mol/L作为冻结前结晶盐析出的临界点。认为当土体含盐量小于等于0.533 mol/L时,土体冻结前无结晶盐析出,当土体含盐量大于0.533 mol/L时,土体冻结前开始有结晶盐析出。

    图  3  盐渍土冻结曲线
    Figure  3.  Cooling curves of saline soil
    图  4  盐渍土冻结特征温度试验值
    Figure  4.  Experimental results of characteristic temperatures of saline soil

    图4可以看到,当含盐量大于0.533 mol/L时,土体冻结温度开始进入上升阶段,这表明土体冻结前的结晶盐析出与土体冻结温度的上升同步发生,由此可以判断,土体冻结前的结晶盐析出是导致土体冻结特征温度升高的原因,Wan等[29]研究结果也证实了这一点。

    冰-溶液共存体系中当溶液与冰达到平衡时,二者的化学势相等:

    μi(T,pi)=μl(T,pl,aw), (1)

    式中,μiμl分别为冰和溶液的化学势,pipl分别为冰和溶液的压力(Pa),aw为溶液的活度,T为温度(K)。

    当冰晶直径大于1 μm,可忽略冰晶曲率的影响[32],此时溶液和冰的化学势分别为

    μl(T,pl,aw)=μ0l(T0,p0)+plp0VwdpTT0SwdT+RTlnaw, (2)
    μi(T,pi)=μ0i(T0,p0)+pip0VidpTT0SidT (3)

    式中 μ0l(T0,p0)μ0i(T0,p0)分别为溶液和冰在标准态(p0为标准大气压,T0=273.15 K)下的化学势;VwVi分别为水和冰的摩尔体积(m3·mol-1);SwSi分别为水和冰的摩尔焓(J·mol-1·K-1);R为理想气体常数(J·mol-1·K-1)。

    在标准态下冰水两相达到平衡时有

    μ0l(T0,p0)=μ0i(T0,p0) (4)

    将式(2)~(4)代入式(1),可得

    plp0Vwdppip0Vidp+RTlnaw=TT0SwSidT (5)

    T为冻结温度Tf时,过冷度 ΔT=TfT为0,此时p0=pi=pl[30, 33],代入式(5)可得

     TfT0=RTlnawΔSm (6)

    式中, ΔSm=SwSi=Lwi/T为冰水相变时的焓变(J·mol-1·K-1),Lwi = 6010 J·mol-1为冰水相变潜热。

    式(6)表示溶液的冻结温度Tf还将受到溶液活度的影响。对于盐溶液来说,溶液浓度对冻结温度的影响体现在水的活度lnaw这一项上。

    考虑结晶体含有vM个电荷数为zM的正离子M,vX个电荷数zX的负离子X和v0个H2O,其电离反应为

    MvMXvXv0H2OvMMzM++vXXzX+v0H2O (7)

    对于芒硝晶体Na2SO410H2O,vM=2,vX=1,zM=1,zX=2,v0=10

    溶液中水的活度为[34]

    lnaw=ϕMw1000vC, (8)

    式中,v=vM+vX,C为溶液浓度,Mw为水的摩尔质量,取18.0153 g·mol-1,ϕ为渗透参数,且有

    (ϕ1)=|ZMZX|fϕ+2CvMvXvBϕMX+2C2(vMvX)32vCϕMX, (9)
    BϕMX=β(0)MX+β(1)MXexp(α1I1/2)+β(2)MXexp(α2I1/2) (10)

    其中,

    fϕ=AϕI1/21+bI1/2,I=12iCiz2i, (11)

    式中 I为溶液的离子强度(mol·kg-1);zi为第i种离子的离子价。对于Na2SO4溶液,b=1.2 kg0.5 mol-0.5,a1=1.2 kg0.5·mol-0.5a2=1.2 kg0.5 mol-0.5为经验参数,β0MX,β1MX,β2MXCϕMX为离子间相互作用的参数(kg0.5·mol-0.5),取值见表3,Aϕ为Debye-Hückel参数(kg0.5·mol-0.5),其取值与温度T相关,计算式为[35]

     Aϕ=0.13422(0.0368329T14.627lnT1530.1474T+80.40631) (12)
    表  3  溶液参数表
    Table  3.  Parameters of electrolyte solution
    盐种类β0MX β1MX β2MX CϕMX
    Na2SO40.19391.4285-0.5954-0.008222
    下载: 导出CSV
    | 显示表格

    由式(8)可计算得到0℃时Na2SO4溶液中水的活度与溶液浓度的关系,如图5所示。图中可以看到,随着溶液浓度的增大,溶液中水的活度不断减小,由式(6)可知,这将导致溶液的冻结温度的降低。图5给出了理论上溶液浓度和溶液中水的活度的关系,而实际上当溶液浓度增加至一定值时,会有盐结晶析出,导致溶液浓度的降低,所以溶液浓度不会无限增大,溶液中水的活度和冻结温度也不会随着溶液中盐的增多而无限减小所以图5所示的关系曲线只适用于溶液中没有盐析出时的情况,盐析出对溶液冻结温度的影响会在第4节进行详细分析。

    图  5  Na2SO4溶液在0℃时的水分活度
    Figure  5.  Water activities of Na2SO4 solution at 0℃

    采用逐次逼近的计算方法,图6给出了式(6)的计算结果,并与其他模型的Na2SO4溶液冻结温度计算结果进行了对比。可以看到3个公式的计算结果的差异不大,都能较好地反映冻结温度与溶液浓度之间的关系。当T0Tf相差不大,式(6)中的T可近似为T0,则与文献[30]的计算公式一致。但当T0Tf的差值逐渐增大,文献[30]的计算结果与公式(6)的计算结果的差值也逐渐增大。

    图  6  不同浓度下硫酸钠溶液冻结温度
    Figure  6.  Freezing temperatures of Na2SO4 solutions with different salt concentrations

    当孔隙直径小于1 μm时,孔隙中冰晶的化学势受其表面曲率的影响较大,晶体表面曲率的增大导致晶体化学势和溶解度的增大[36],此时冰的化学势为

    μi(T,pi)=μ0i(T0,p0)+γslVidAdV+pip0VidpTT0SidT (13)

    式中,γsl为冰与溶液的界面能,A为冰晶表面积,V为冰晶体积。

    利用式(13)代替式(3),经推导可得孔隙中盐溶液冻结温度Tf的表达式为

    TfT0=RTlnawΔSmγslViΔSmdAdV (14)

    当认为孔中的结晶形状为球形时,其曲率dA/dV= 2/rp,rp为球状冰晶的半径且等于孔隙半径,此时式(14)右侧第二项与Gibbs-Thomson方程一致。

    土体作为多孔材料,在利用式(14)计算其冻结温度时,需先确定等效孔径rp。受孔壁毛细与吸附作用的共同影响,多孔材料的等效孔径不仅与其孔隙分布有关,还受含水率与土颗粒表面性质的影响,所以等效孔径不等于平均孔径,等效孔径需根据试验数据修正或直接拟合得到。Wang等[8]通过试验数据拟合得到粉质黏土和粉土的等效孔径和平均孔径的关系式,结果表明不同土体的等效孔径和平均孔径的关系式有较大差异。根据冻结温度试验数据对式(14)中的孔隙半径进行拟合,当等效半径为0.11 μm,可得计算值与试验值的可决系数达到最大值0.995,认为本试验所使用兰州黄土的等效半径为0.11 μm。根据式(14)计算得到当溶液浓度增大时,兰州黄土的冻结温度,如图7所示,随着孔中溶液浓度增大,土体冻结温度不断降低。

    图  7  不同含盐量下盐渍土冻结温度
    Figure  7.  Freezing temperatures of saline soil with different salt contents

    当土体的温度T低于冻结温度Tf时,溶液处于过冷状态。过冷度 ΔT=TfT是导致冰晶析出的驱动力,当冰晶在土颗粒表面析出时,要克服冰晶与土颗粒表面物质键合能差异和晶格不匹配所导致的成核位垒,这需要一定的过冷度,需要克服的位垒越大,所需要的过冷度越高[37]

    晶体在催化剂表面的成核为异质成核,由于土颗粒尺寸远大于冰核尺寸,所以土颗粒表面的冰晶成核为平基底上的非均匀成核,根据经典成核理论冰晶的临界半径r*[37]

    r*=2γslVsΔg, (15)
    Δg=LwΔTNTf (16)

    式中,Vs为单个冰分子的体积,Δg为相变驱动力,N为阿伏伽德罗常数。

    成核位垒ΔG(r*)计算公式为

    ΔG(r*)=163πV2sγ3Δg2f(m), (17)

    式中,f(m)为几何因数,当催化剂为平基底时,f(m)=(23m+m3)/4[37],m为土颗粒与冰晶的接触角θ的余弦,其值由土颗粒表面物质的物理化学性质决定。若在亚稳流体相F中存在催化剂C,催化剂和流体的界面为平面,有球状晶体胚团S在催化剂C上成核,此时三相交界处的接触角θ,则有

    cosθ=γSCγCFγSF, (18)

    其中,γSC,γCFγSF为界面能,下标S、C和F分别对应于晶体胚团、催化剂和流体。

    催化剂表面物质与冰晶的键合能差异越小,晶格越匹配,则γSC越小,催化剂与冰晶的接触角越小。由于接触角0°≤θ ≤ 180°,所以m的取值范围为-1≤m≤1。

    当系统过冷度达到一定值时,冰晶才会在土颗粒表面析出,此时的过冷度为临界过冷度。成核率的计算公式为[38]

    I=4π1025r*2exp(ΔG(r*)/kT), (19)

    式中,k为玻尔兹曼常数。

    由于成核率与驱动力之间满足指数规律,当溶液过冷度大于临界过冷度时,冰晶成核率从一个接近0的值突然增大,宏观上表现为冰晶突然出现。经典成核理论规定,当成核率I = 1 cm-3 s-1时,对应的过冷度为临界过冷度[37-38],可以得到临界过冷度的计算公式为

    ΔT*=[8πTγ3V2sf(m)3k(LwN)2(60.1+4.604lg r*)]12 (20)

    代入接触角余弦m和一个任意给定的晶核临界半径r*的初始值可得到临界过冷度,将该值代入式(15)和(16)可得到一个更准确的临界半径r*,临界过冷度和临界半径的数值可由该过程逐次逼近得到。最终可以得到孔隙溶液的过冷温度为

    Ts=TfΔT* (21)

    土颗粒与冰晶的接触角由土颗粒的表面物理化学系性质决定。根据过冷温度试验数据对式(20)中的接触角余弦m进行拟合,当接触角余弦m=0.935时,计算值与试验值的可决系数达到最大值0.94,认为兰州黄土的接触角余弦m为0.935。由式(21)得到兰州黄土过冷温度的计算值,如图8所示,可以看到计算值与试验值吻合很好,随着溶液浓度的增加,过冷温度不断减小。

    图  8  盐渍土过冷温度与含盐量的关系
    Figure  8.  Relationship between supercooling temperatures and salt contents of saline soil

    与冰晶成核需要一定的过冷度相似,结晶盐的成核需要一定的过饱和度[5]。结晶盐与溶液两相平衡时,溶液的浓度为饱和浓度Cs,当溶液浓度C > Cs时,溶液处于过饱和状态,U = C / Cs,称为过饱和度,当过饱和度U > 1,系统中存在驱动结晶盐生长的相变驱动力。由于成核位垒的存在,只有当过饱和度U大于起始过饱和度UsUs > 1)时,才会有结晶盐析出,此时溶液浓度为起始析出浓度Cp。溶液系统中有结晶盐存在后,只要过饱和度U > 1,就会有结晶盐生长,直至过饱和度U ≤ 1,结晶盐生长停止。由于Us > 1,所以起始析出浓度Cp大于该温度下的饱和浓度Cs。结晶盐析出过程是溶液从过饱和状态向饱和状态转变的过程,该过程中溶液浓度不断降低,直到溶液浓度达到饱和浓度。万旭升[35]的试验表明,当不同起始浓度的溶液降温至同一温度,若降温过程中各溶液都有结晶盐析出,则当各溶液结晶盐析出完成时,其浓度基本相同且近似等于该温度下的饱和浓度。

    在降温过程中,有结晶盐析出时和无盐结晶析出时,溶液浓度的变化路径不同,如图9所示。溶液1的起始浓度C*1小于冻结时的析出浓度Cp·,温度降至过冷温度时,溶液中无结晶盐析出,溶液浓度保持不变。溶液2的起始浓度C*2大于冻结时的析出浓度Cp·,则在冻结发生之前,溶液中有结晶盐析出,当温度降至过冷温度时,溶液浓度按箭头所示路径减小为Cs·,很明显Cs·小于C*1。所以降温前溶液2的浓度大于溶液1的浓度,由于降温过程中溶液2有结晶盐析出,同时溶液1没有结晶盐析出,导致在冻结发生时,溶液2的浓度反而小于溶液1的浓度。

    图  9  降温过程中的溶液浓度
    Figure  9.  Solution concentrations in cooling process

    由上述分析可知,结晶盐析出作用导致冻结发生时孔隙溶液浓度的降低。根据试验结果分析可知,试验土样冻结前的起始析出浓度为0.533 mol/L,由芒硝的溶解度计算公式可得稳定阶段孔隙溶液的饱和浓度为0.317 mol/L[39]。由图3可以看到,当溶液浓度略大于起始析出浓度时,盐析出时刻与冻结发生时刻间隔很短,则溶液冻结发生时,结晶盐未能完全析出,这时的溶液浓度介于起始析出浓度与稳定阶段的饱和浓度之间,如图10所示。可以看到,当溶液起始浓度大于起始析出浓度时,结晶盐析出导致冻结时的溶液浓度的下降。

    图  10  冻结时的溶液浓度
    Figure  10.  Solution concentrations at freezing point

    当土体含盐量较大时,在冻结前会有盐析出,在计算冻结温度时应考虑盐析出对冻结时溶液浓度的影响。将图10中的冻结时溶液浓度值代入式(14),计算考虑了盐析出影响的土体冻结温度,见图11。从图11可以看到,冻结时的溶液浓度降低,导致了结晶盐析出时冻结温度的上升,计算值与试验值吻合很好,说明这一分析是合理的。

    图  11  盐析出对冻结温度的影响
    Figure  11.  Influences of salt precipitation on freezing temperatures

    催化剂与晶体的接触角越大则非均匀成核所需的过冷温度越高。若催化剂与晶体键合能接近,晶格匹配则能有效降低接触角。结晶盐与冰晶的接触角要小于土体颗粒与冰晶的接触角。若冻结前土颗粒表面没有结晶盐,则冻结时冰晶只能在土颗粒表面成核。若冻结前土颗粒表面存在结晶盐,则冻结发生时,就会有部分冰晶在结晶盐表面析出。这在宏观上表现为,冻结前随着结晶盐不断析出,土颗粒表面的结晶盐增多,土颗粒与冰晶的接触角不断减小,并最终趋近于结晶盐与冰晶的接触角。根据特征温度稳定阶段的过冷温度值对式(20)中的接触角余弦m进行拟合,当接触角余弦m=0.971时,计算值与试验值的可决系数达到最大值0.977,认为在特征温度稳定阶段,兰州黄土的接触角余弦m为0.971。所以特征温度下降阶段接触角余弦值为0.935,稳定阶段的接触角余弦为0.971,上升阶段的接触角余弦由二者插值得到。

    结晶盐析出导致冻结时溶液浓度的降低和冰晶与土颗粒接触角的减小,这两个变化同时对过冷温度产生影响。当认为土体与冰晶接触角为常数,只考虑冻结时溶液浓度的变化,得到的过冷温度计算值如图12中曲线1所示,可以看到冻结时溶液浓度的降低会导致过冷温度的升高。当考虑冻结时溶液浓度和土体与冰晶接触角变化的双重作用,得到的过冷温度如图12中曲线2所示,试验值与曲线2吻合很好,说明结晶盐的析出,导致孔隙溶液浓度降低和土颗粒与冰晶的接触角减小的双重作用,导致了过冷温度的升高。

    图  12  盐析出对过冷温度的影响
    Figure  12.  Influences of salt precipitation on supercooling temperatures

    本文给出了盐渍土冻结时的过冷温度和冻结温度的理论计算表达式,并通过与试验结果对比,验证了表达式的有效性,同时对盐渍土冻结特征温度的影响因素进行了分析,得到以下3点结论。

    (1)随着硫酸钠溶液浓度的增大,特征温度的变化分为下降、上升和稳定3个阶段,上升阶段的起始点为土体冻结前结晶盐析出的含盐量临界点。当土体含盐量小于等于该值,土体冻结前无结晶盐析出,当土体含盐量大于该值,土体冻结前开始有结晶盐析出。

    (2)冻结温度随着溶液浓度的增大而降低,当冻结前有结晶盐析出,则冻结时孔隙溶液浓度降低,该作用导致了冻结温度的上升。

    (3)结晶盐析出导致孔隙溶液降低和土体与冰晶的接触角减小,是过冷温度的升高的原因。

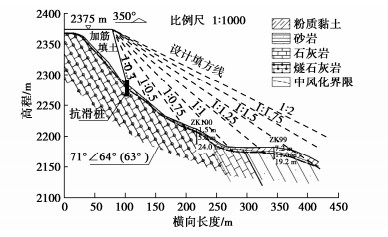

  • 图  1   边坡典型地质剖面及填方方案简图

    Figure  1.   Diagram of typical geological profile and fill scheme for slope

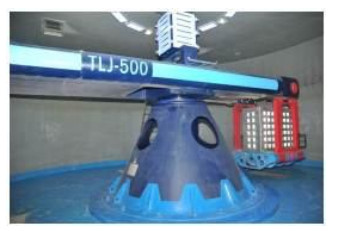

    图  2   TLJ-500型土工离心机

    Figure  2.   TLJ-500 geotechnical centrifuge

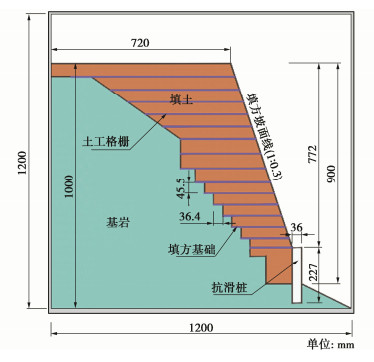

    图  3   加筋土填方边坡离心模型及尺寸

    Figure  3.   Centrifugal model and sizes of reinforced soil-filled slope

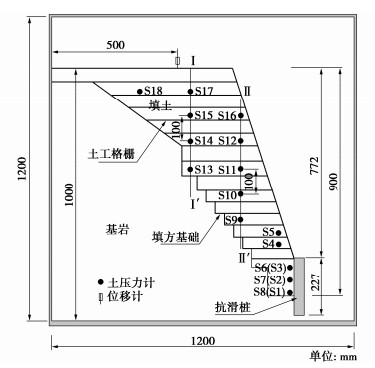

    图  4   传感器剖面布置图

    Figure  4.   Layout of sensors

    图  5   模型制作过程及最终模型

    Figure  5.   Model manufacturing process and final model

    图  6   边坡裂缝分布特征

    Figure  6.   Distribution characteristics of cracks in slope

    图  7   边坡面板及抗滑桩变形破坏特征

    Figure  7.   Deformation and failure characteristics of slope panel and anti-sliding piles

    图  8   坡顶沉降随时间及加速度变化曲线

    Figure  8.   Variation curves of subsidence of slope top with time and acceleration

    图  9   试验前和试验后的PIV图片

    Figure  9.   PIV pictures before and after tests

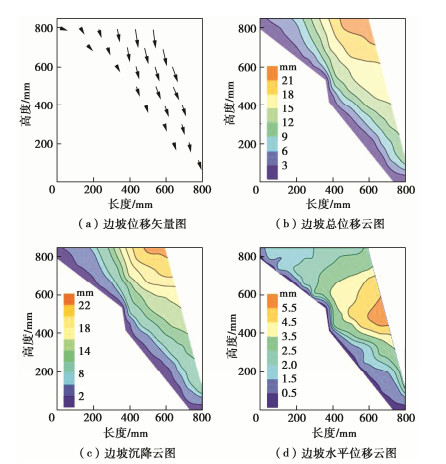

    图  10   试验前后边坡变形及位移PIV图片解译结果

    Figure  10.   Interpreted results of PIV image of deformation and displacement of slope before and after tests

    图  11   坡体内土压力随埋深变化规律

    Figure  11.   Variation of soil pressure with depth in slope

    图  12   桩后土压力分布规律

    Figure  12.   Distribution rules of earth pressure behind piles

    图  13   有限元计算模型

    Figure  13.   Finite element model

    图  14   边坡稳定性计算结果

    Figure  14.   Calculated results of slope stability

    图  15   边坡位移云图

    Figure  15.   Cloud map of displacement of slope

    图  16   抗滑桩侧向位移图

    Figure  16.   Lateral displacement of pile

    图  17   筋带内力图

    Figure  17.   Force diagram of reinforcement band

    表  1   不同填方坡比及相应的填方边坡垂直高度

    Table  1   Different ratios and vertical heights of filled slope

    填方坡比 填方垂直高度H/m 填方坡比 填方垂直高度H/m
    1︰2 无法收坡 1︰1 198
    1︰1.75 无法收坡 1︰0.75 160
    1︰1.5 226 1︰0.5 125
    1︰1.25 201 1︰0.3 98
    下载: 导出CSV

    表  2   离心模型试验相似比(原型/模型)

    Table  2   Similarity ratios for centrifugal model tests (prototype/ model)

    物理量 相似比 物理量 相似比
    加速度 1/n 抗弯刚度 n4
    长度 n 密度 1
    面积 n2 应变 1
    体积 n3 含水率 1
    质量 n3 位移、沉降 n
    应力 1 内摩擦角 1
    弯矩 n3 孔隙比 1
    颗粒尺寸 1 弹性模量 1
    惯性时间 n 剪切模量 1
    下载: 导出CSV

    表  3   模型土的粒径及配比

    Table  3   Particle sizes and proportions of model soil

    粒径/mm <0.075 0.075~0.25 0.25~0.5 0.5~1 1~2
    配比/% 25 33 12 12 18
    下载: 导出CSV

    表  4   模型填土材料的主要参数

    Table  4   Main parameters of model filling materials

    含水率/% 密度/(g·cm-3) 黏聚力c/kPa 内摩擦角φ/(°)
    11 2.02 10.3 30.8
    下载: 导出CSV

    表  5   材料参数

    Table  5   Material parameters

    名称 E/MPa μ γ/(kN·m-3 c/kPa ϕ/(°)
    填土 45 0.28 20.5 8 30
    灰岩 13400 0.24 26.3 1620 43.85
    面板 3000 0.18 23 500 50
    筋带 35000 0.3 12
    抗滑桩 30000 0.17 25 500 55
    下载: 导出CSV
  • [1] 马丽慧. 遂宁机场高填方边坡稳定性分析[D]. 成都: 成都理工大学, 2013.

    MA Li-hui. Research on the Stability of High Embankment Slope of Suining Airport[D]. Chengdu: Chengdu University of Technology, 2013. (in Chinese)

    [2] 李天斌, 田晓丽, 韩文喜, 等. 预加固高填方边坡滑动破坏的离心模型试验研究[J]. 岩土力学, 2013, 34(11): 3061–3070. https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX201311005.htm

    LI Tian-bin, TIAN Xiao-li, HAN Wen-xi, et al. Centrifugal model tests on sliding failure of a pile-stabilized high fill slope[J]. Rock and Soil Mechanics, 2013, 34(11): 3061–3070. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX201311005.htm

    [3] 刘晓哲, 韩文喜. 泸沽湖机场北东端高填方稳定性分析[J]. 地质灾害与环境保护, 2010, 21(3): 42–44. https://www.cnki.com.cn/Article/CJFDTOTAL-DZHB201003008.htm

    LIU Xiao-zhe, HAN Wen-xi. The stability analysis of high fill slopes in northeast side of Lugu Lake Airport[J]. Journal of Geological Hazards and Environment Preservation, 2010, 21(3): 42–44. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-DZHB201003008.htm

    [4] 王会成. 广西河池机场高填方施工技术[J]. 建筑施工, 2010, 32(11): 1123–1125, 1132. https://www.cnki.com.cn/Article/CJFDTOTAL-JZSG201011013.htm

    WANG Hui-cheng. Construction technology of high-fill for Guangxi Hechi Airport[J]. Building Construction, 2010, 32(11): 1123–1125, 1132. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-JZSG201011013.htm

    [5] 齐文, 丁一, 梅平. 高填方机场加筋挡土墙施工技术与质量控制[J]. 路基工程, 2010(6): 196–198.

    QI Wen, DING Yi, MEI Ping. Construction technology and quality control of reinforced retraining wall for high filled airport[J]. Subgrade Engineering, 2010(6): 196–198. (in Chinese)

    [6]

    FUJITA Y, SUGIMOTO T, TSUDA M, et al. High geogrid-reinforced soil retaining walls for a new airport[C]// Geosynthetics in Civil and Environmental Engineering, Geosynthetics Asia 2008 Proceedings of the 4th Asian Regional Conference on Geosynthetics in Shanghai, China, 2009, Shanghai.

    [7]

    STUEDLEIN A W, BAILEY M, LINDQUIST D, et al. Design and performance of a 46-m-high MSE wall[J]. Journal of Geotechnical and Geoenvironmental Engineering, 2010, 136(6): 786–796. doi: 10.1061/(ASCE)GT.1943-5606.0000294

    [8] 凌天清. 公路高大加筋土挡墙设计方法的研究[J]. 中国公路学报, 2000, 13(2): 13–15, 19.

    LING Tian-qing. Research on high reinforced earth retaining wall design methods in highway engineering[J]. China Journal of Highway and Transport, 2000, 13(2): 13–15, 19. (in Chinese)

    [9]

    SHIN E C, SHIN H S, PARK J J. Numerical simulation and shaking table test of geotextile bag retaining wall structure[J]. Environmental Earth Sciences, 2019, 78(16): 1–17.

    [10] 任非凡, 徐超, 许强, 等. 山区超高加筋土路基力学行为的有限元分析[J]. 长江科学院院报, 2014, 31(3): 101–105. https://www.cnki.com.cn/Article/CJFDTOTAL-CJKB201403020.htm

    REN Fei-fan, XU Chao, XU Qiang, et al. Finite element analysis on the mechanics behavior of super-high reinforced earth embankment in mountainous areas[J]. Journal of Yangtze River Scientific Research Institute, 2014, 31(3): 101–105. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-CJKB201403020.htm

    [11] 沈珠江. 关于土力学发展前景的设想[J]. 岩土工程学报, 1994, 16(1): 110–111. http://manu31.magtech.com.cn/Jwk_ytgcxb/CN/abstract/abstract9753.shtml

    SHEN Zhu-jiang. Development prospect of soil mechanics[J]. Chinese Journal of Geotechnical Engineering, 1994, 16(1): 110–111. (in Chinese) http://manu31.magtech.com.cn/Jwk_ytgcxb/CN/abstract/abstract9753.shtml

    [12] 张军辉, 黄湘宁, 郑健龙, 等. 河池机场填石高填方土基工后沉降离心模型试验研究[J]. 岩土工程学报, 2013, 35(4): 773–778. http://manu31.magtech.com.cn/Jwk_ytgcxb/CN/abstract/abstract15015.shtml

    ZHANG Jun-hui, HUANG Xiang-ning, ZHENG Jian-long, et al. Centrifugal model tests on post-construction settlement of high embankment of Hechi Airport[J]. Chinese Journal of Geotechnical Engineering, 2013, 35(4): 773–778. (in Chinese) http://manu31.magtech.com.cn/Jwk_ytgcxb/CN/abstract/abstract15015.shtml

    [13] 梅源, 胡长明, 魏弋峰, 等. Q2、Q3黄土深堑中高填方地基变形规律离心模型试验研究[J]. 岩土力学, 2015, 36(12): 3473–3481. https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX201512018.htm

    MEI Yuan, HU Chang-ming, WEI Yi-feng, et al. A centrifugal test study of the deformation of high backfill foundation in deep ravine of Q2 and Q3 loess[J]. Rock and Soil Mechanics, 2015, 36(12): 3473–3481. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX201512018.htm

    [14] 郑建国, 曹杰, 张继文, 等. 基于离心模型试验的黄土高填方沉降影响因素分析[J]. 岩石力学与工程学报, 2019, 38(3): 560–571. https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX201903012.htm

    ZHENG Jian-guo, CAO Jie, ZHANG Ji-wen, et al. Analysis of influencing factors of high loess-filled foundations based on centrifugal model tests[J]. Chinese Journal of Rock Mechanics and Engineering, 2019, 38(3): 560–571. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX201903012.htm

    [15] 民用机场岩土工程设计规范: MH/T 5027—2013[S]. 2013.

    Code for Geotechnical Engineering Design of Airpot: MH/T 5027—2013[S]. 2013. (in Chinese)

    [16] 民用机场高填方工程技术规范: MH/T 5035—2017[S]. 2017.

    Technical Code for High Filling Engineering of Airport: MH/T 5035—2017[S]. 2017. (in Chinese)

    [17] 高填方地基技术规范: GB51254—2017[S]. 2017.

    Technical Code for Deep Filled Ground: GB51254—2017[S]. 2017. (in Chinese)

    [18] 任洋, 李天斌, 赖林. 强震区隧道洞口段边坡动力响应特征离心振动台试验[J]. 岩土力学, 2020, 41(5): 1605–1612, 1624.

    REN Yang, LI Tian-bin, LAI Lin. Centrifugal shaking table test on dynamic response characteristics of tunnel entrance slope in strong earthquake area[J]. Rock and Soil Mechanics, 2020, 41(5): 1605–1612, 1624. (in Chinese)

  • 期刊类型引用(8)

    1. 杨旭辉,柏谦,贾鹏蛟. 地铁车站小直径管幕-横梁支护参数优化分析. 沈阳工业大学学报. 2025(01): 114-123 . 百度学术
    2. 邱建,赵文,路博,孙旭. 新型管幕工法修建地铁车站地层变形特性及参数优化. 东北大学学报(自然科学版). 2024(11): 1645-1655 . 百度学术
    3. 崔光耀,宋博涵,何继华,田宇航. 超近接上跨既有隧道施工影响分区及加固措施效果. 长江科学院院报. 2023(06): 114-118+125 . 百度学术
    4. 伍凯,毕延哲,杨鑫,储修琼. 超浅覆土小净距上跨运营线路盾构掘进超前管幕支护模拟分析. 路基工程. 2023(04): 130-136 . 百度学术
    5. 陈凯. 基于变形控制的密排管幕顶管施工顺序优化分析. 铁道勘察. 2023(05): 149-157 . 百度学术
    6. 王子君,赵文,程诚,柏谦. 地铁车站小直径管幕工法开挖变形规律. 东北大学学报(自然科学版). 2022(11): 1630-1637 . 百度学术
    7. 袁庆利. 大直径密排管幕的力学分析及在地铁车站中的应用. 吉林水利. 2021(06): 1-10 . 百度学术
    8. 张贺. 新型钢管幕力学变形特征及其在地铁车站中的应用. 工程建设. 2021(09): 1-6 . 百度学术

    其他类型引用(3)

图(17)  /  表(5)
计量
  • 文章访问数:  277
  • HTML全文浏览量:  45
  • PDF下载量:  357
  • 被引次数: 11
出版历程
  • 收稿日期:  2021-03-21
  • 网络出版日期:  2022-09-22
  • 刊出日期:  2022-04-30

目录

/

返回文章
返回
