基于微震反演裂隙的采动岩体损伤分析方法及其工程应用

赵永; 杨天鸿; 王述红; 贾蓬

doi:10.11779/CJGE202202012

基于微震反演裂隙的采动岩体损伤分析方法及其工程应用 English Version

赵永^{1, 2,},
杨天鸿^{1, 2, ,},
王述红²,
贾蓬²

1.
东北大学岩石破裂与失稳研究所, 辽宁沈阳 110819
2.
东北大学资源与土木工程学院, 辽宁沈阳 110819

基金项目:

国家重点研发计划项目 2017YFC1503101

国家自然科学基金项目 52004052

国家自然科学基金项目 U1903216

博士后国际交流派出计划项目 2020059

中央高校基本科研业务专项项目 N2101027

详细信息

作者简介:
赵永(1991—)，男，讲师，主要从事矿山岩体孕灾机理与灾变预警方面的研究工作。E-mail：zhaoyongrock@163.com

通讯作者:
杨天鸿，E-mail: yangtianhong@mail.neu.edu.cn

中图分类号: TU452; TD862.2
计量
- 文章访问数: 216
- HTML全文浏览量: 43
- PDF下载量: 106
出版历程
- 收稿日期: 2021-01-12
- 网络出版日期: 2022-09-22
- 刊出日期: 2022-01-31

Damage analysis method for mining rock mass based on microseismic-derived fractures and its engineering application

ZHAO Yong^{1, 2,},
YANG Tian-hong^{1, 2, ,},
WANG Shu-hong²,
JIA Peng²

1.
Center for Rock Instability and Seismicity Research, Northeastern University, Shenyang 110819, China
2.
School of Resources and Civil Engineering, Northeastern University, Shenyang 110819, China

摘要

摘要: 采动条件下岩体发生渐进损伤诱使裂隙萌生、发展和贯通，继而形成导水通道诱发突水灾害。该过程涉及裂隙演化及岩石损伤等问题，使得突水灾害具有动态复杂性的特点。显然，从理论上准确解译突水通道及其演化规律是十分困难的，需要依靠现场监测和数值模拟手段。为此，从“岩体变形破裂过程中，微震现象的主要本质是裂隙的扩展”学术观点出发，建立了基于微震反演裂隙的各向异性损伤模型，并将该模型与FLAC^3D数值模拟分析相结合，期望将岩体宏观力学行为与裂隙发展相联系。最后，将研究成果应用到张马屯铁矿注浆帷幕突水通道分析中：对帷幕失稳区损伤系数及损伤张量进行了分析；标定了突水通道；并从渗流–应力–损伤角度建立三维数值计算模型，研究了帷幕与采场之间围岩应力及屈服特性，确定了岩体采动诱发突水通道特征及其形成机理，以期为矿山安全开采和水治理设计提供帮助。
- 矿山 /
- 微震监测 /
- 裂隙演化 /
- 渗流通道 /
- 各向异性损伤
Abstract: The progressive damage of rock masses under mining conditions will induce the initiation, development and connection of fractures, form water inrush channels, and finally induce water inrush disasters. This disastrous process involves fracture evolution and rock damage, making the water inrush disasters dynamic and complex. It is challenging to accurately interpret the evolution law of the water inrush channels in theory, which needs to rely on the field monitoring and numerical simulation. Therefore, from the theoretical point of view that "the main essence of microseismic (MS) phenomena is the propagation of fractures", an anisotropic damage model is established based on the MS data. This model is combined with FLAC^3D numerical simulation analysis, which is expected to link macroscopic mechanical behavior of rock masses with fracture development. Finally, the research results are applied to the analysis of the water inrush channels of the grouting curtain in Zhangmatun Iron Mine. The damage process and the damage tensor of the instability zone are analyzed, the distribution of water inrush channels is determined, and the numerical model is established from the perspective of seepage-stress-damage. The characteristics of stress and plastic yield zone between curtain and stope are studied, and the characteristics and formation mechanism of the water inrush channels induced by mining are determined to provide help for the safe mining and water treatment design of mines.
- mine /
- microseismic monitoring /
- fracture evolution /
- seepage channel /
- anisotropic damage

HTML全文

0. 引言

应力–应变本构关系是岩土力学与工程发展的重要基石，也是表征岩土体失效机制与破坏过程的内在形式^[1-3]。但是土体的散粒状、多相耦合等特点，使其内部位移和应变的量测难度极大，目前尚缺少有效量测内部土体变形的手段。近几年发展起来的植入式光纤光栅变形量测技术虽得到一些应用，但也发现其测试结果受基底材质、封装方式等影响较大，特别是在动力作用下。基于加速度阵列的循环剪应力–剪应变反演分析方法，由于其为一种间接、有效手段且无需另外布设传感器，被广泛应用于原位场地地震监测、振动台模型试验和超重力离心模型试验等方面，用于求取与分析土体内部循环剪应力–剪应变响应。

在此，对基于加速度阵列反演循环剪应力–剪应变分析方法的研究现状与应用成果，作扼要概述。Zeghal等^[4]假定土层剪切变形符合一维剪切梁模型，利用原位井下台站加速度阵列观测记录，率先提出了线性剪应力–剪应变反演分析方法。Elgamal等^[5]基于线性反演分析方法，探讨了神户岛港口原位场地的土体剪应力–剪应变响应特征。Davis等^[6]基于原位加速度阵列记录数据，提出了均质土和成层土的余弦剪应力–剪应变反演分析方法。陈国兴等^[7]基于振动台模型试验，用线性反演分析方法，讨论了滤波器截止频率对剪应力–剪应变滞回圈的影响。杨耀辉等^[8]基于加速度阵列获取了振动台模型试验试样内部土体的剪应力–剪应变滞回曲线，探讨了排水桩的抗液化性能。Brandenberg等^[9]基于离心模型试验加速度阵列数据，提出了加权残差剪应变反演分析方法。Kamai等^[10]和王永志等^[11]利用动力离心模型试验加速度测试记录，对比了一维剪切梁服从不同分布函数形式下，反演剪应变求的变化特征与规律。综上，基于加速度阵列的循环剪应力–剪应变反演分析方法，许多学者取得了诸多具有开创性和富有价值的研究成果。但是，缺少积分位移方法，对剪应力、剪应变及滞回圈和模量阻尼比的影响特征与敏感性研究。

本文简要阐述基于加速度阵列的循环剪应力–剪应变反演分析方法，并归纳基本假定和适用条件；通过一组动力离心模型试验，对比不同积分位移方法和剪切梁分布函数对反演循环剪应力、剪应变的影响特征与规律，分析其成因与影响机制；并进一步获得滞回圈响应和模量阻尼比，探讨其发展趋势与变化特征，给出积分位移方法及分布函数的选取依据。

1. 一维剪切梁模型与适用条件

1.1 基本假定与适用条件

基于加速度阵列数据反演土体循环剪应力–剪应变关系，应满足以下基本假定：①将土层自下而上的循环剪切变形，概化为n节点的一维剪切梁模型，并视观测场地和土体模型为各向同性、均匀成层的半无限空间土体；②假定动荷载是由基岩和模型底部输入的一维上行剪切波，忽略P波、多维平面波等影响及其在土体边界和模型箱壁处的反射；③假定加速度传感器与土体同步运动且紧密接触，加速度传感器的偏转和沉降影响忽略不计；④假定土层变形过程中最小剪切波速、传感器布设间距和荷载最大频率的关系，应满足适用条件；⑤假定动荷载作用下土层处于不排水状态，即忽略孔隙率变化和土体变形及沉降的影响。

基于加速度阵列建立的反演剪应力–剪应变一维剪切梁模型如所示。其中， $i$ 为沿深度分布的不同位置加速度测点，自由地表为0； ${a_i}$ 为测点 $i$ 处记录的加速度幅值； ${Z_i}$ 为测点 $i$ 处的埋置深度； $\Delta {Z_i}$ 为测点 $i - 1$ 和 $i$ 处之间的深度差； ${\tau _i}$ 和 ${\gamma _i}$ 分别为测点 $i$ 处的剪应力和剪应变，其中自由地表的剪应力和剪应变均假定为0，即 ${\tau _0} = 0$ ， ${\gamma _0} = 0$ 。

图 1 基于加速度阵列的一维剪切梁模型示意图

Figure 1. Schematic diagram of one-dimensional shear beam model based on accelerograph arrays

下载: 全尺寸图片幻灯片

根据动荷载输入波长，确定合理仪器布设间距是决定加速度阵列反演剪应力、剪应变可靠性的基本前提之一。基于振动波的传递完整性和周期信号的准确测试需求，理论上仪器布设间距应小于最短波长 ${\lambda _{\min }}$ 的1/8，而大于1/2时，分析方法将可能受到严重影响。因此，最大测点布设间距 $\Delta {Z_{\max }}$ 与剪切波速度 ${v_{\text{s}}}$ 和地震波最高频率 ${f_{\max }}$ 的基本关系，应满足

$\Delta {Z_{\max }} = {\lambda _{\min }}{\text{/8}} = {v_{\text{s}}}{\text{/(}}8 \cdot {f_{\max }}{\text{)}} 。$

(1)

举例说明：若试验土体的最小剪切波速 ${v_{\text{s}}} = {\text{100 m/s}}$ ，输入地震动最大频率 ${f_{\max }} = {\text{5 Hz}}$ ，则根据式(1)可得加速度计布设间距不应大于2.5 m。

采样频率也是影响剪应力–剪应变求解准确性与可靠性的重要因素之一。一般而言，常规实测地震动主频位于0.1~5.0 Hz，为保障测试信号的完整性，若输入荷载的最高频率为5.0 Hz，按照一个周期16个采样点，即信号幅值失真度为2.6%，对应系统采样频率应不低于80 Hz。若50g离心加速度条件下，根据地震波频率相似关系(50倍)，系统采样频率应不低于4 kHz，且随着输入地震波频率和离心加速度的增大而增大。因此，常规动力离心模型试验中数据系统采样率应≥5 kHz为宜。

1.2 剪应力–剪应变分布函数

理论而言，在任意时刻 $t$ 、任意深度 $z$ 处的剪应力和剪应变的计算公式，分别为

$\tau (z, t) = \int_0^z {\rho a(z, t)} {\kern 1pt} {\kern 1pt} {\text{d}}z \text{，}$

(2)

$\gamma (z, t) = \frac{{\partial u(z, t)}}{{\partial z}} 。$

(3)

式中 $\tau (z, t)$ ， $\gamma (z, t)$ 分别为任意时刻 $t$ 、任意深度 $z$ 处的剪应力和剪应变； $a(z, t)$ ， $u(z, t)$ 分别为任意时刻 $t$ ，任意深度 $z$ 处的加速度幅值和位移幅值，位移可通过加速度记录二次积分得到； $\rho$ 为土壤密度。由式(2)可知，剪应力由加速度和土壤密度的积在土层深度上积分所得；由式(3)可知，剪应变由位移在土层深度上微分所得。

实际上，原位工程监测和物理模型试验中无法获得内部土体的位移信息，且加速度仅能获得有限层数的离散化数据。为此，学者们先后提出了若干种适于有限测点和离散数据的实用求解方法，其中线性反演分析方法(简称线性法)率先由Zeghal等^[4]提出，其剪应力和剪应变计算公式为

${\tau _i}(t) = \sum\limits_{k = 1}^i {\rho \frac{{{a_{k - 1}}(t) + {a_k}(t)}}{2}} \Delta {Z_k}{\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} (i = 1, 2, 3, \cdots ) \text{，}$

(4)

${\gamma _i}(t) = \frac{1}{{\Delta {Z_{i + 1}} + \Delta {Z_i}}}\left[ {\left( {{u_i}(t) - {u_{i - 1}}(t)} \right)\frac{{\Delta {Z_{i + 1}}}}{{\Delta {Z_i}}} + } \right. \\ \left({u}_{i+1}(t)-{u}_{i}(t)\right)\frac{\Delta {Z}_{i}}{\Delta {Z}_{i+1}}]\text{ }。$

(5)

线性方法的剪应力以相邻两测点的平均加速度计算，由自由地表向深度方向逐渐累加。剪应变以相邻3个测点位移的线性插值除以两段布设距离计算而得。

Davis等^[6]提出的余弦插值剪应力和剪应变反演分析方法(简称余弦法)，计算公式分别为

$\tau \left(z, t\right)=\frac{\rho }{\kappa }\left({\alpha }_{1}\mathrm{sin}\kappa z+\frac{1}{2}{\alpha }_{2}\mathrm{sin}2\kappa z+\cdots +\frac{1}{i}{\alpha }_{i}\mathrm{sin}i\kappa z\right)\text{，}$

(6)

$\gamma (z, t) = - \kappa ({\beta _1}\sin \kappa z + \cdots + (i - 1){\beta _{i - 1}}\sin (i - 1)\kappa z) 。$

(7)

式中 ${\alpha _i}$ 和 ${\beta _i}$ 为时间的函数，由实测加速度瞬时值和积分位移瞬时值确定； $\kappa$ 为余弦参数，

$\kappa =\{\begin{array}{cc}{\kappa }_{\text{trial}}& (i\cdot {\kappa }_{\text{trial}} < {\kappa }_{N})\\ \frac{{\kappa }_{N}}{i}& \text{(}其它\text{)}\end{array} \text{，}$

(8)

式中， ${\kappa }_{\text{trial}}=\frac{\text{π}}{2{Z}_{\mathrm{max}}}，{\kappa }_{N}=\frac{\text{π}}{{(\Delta {Z}_{i})}_{\mathrm{min}}}$ 。余弦法的原理是基于测点的加速度及其二次积分位移，沿深度对测点剪应力和剪应变进行余弦趋势拟合而获得连续变形函数，从而可反演任意深度处的剪应力和剪应变。

三次样条插值方法(简称三次样条法)的基本思想与余弦法较为一致、首先，利用各测点加速度和积分位移进行三次样条插值：

$a(z, t) = {a_i}{(z - {Z_i})^3} + {b_i}{(z - {Z_i})^2} + {c_i}(z - {Z_i}) + {d_i} \text{，}$

(9)

$u(z, t) = {e_i}{(z - {Z_i})^3} + {f_i}{(z - {Z_i})^2} + {g_i}(z - {Z_i}) + {h_i} \text{，}$

(10)

式中， ${a_i}$ ， ${b_i}$ ， ${c_i}$ ， ${d_i}$ ， ${e_i}$ ， ${f_i}$ ， ${g_i}$ ， ${h_i}$ 分别为任意时刻沿深度的三次样条插值常数，然后再根据式(2)和(3)分别获取任意深度的剪应力和剪应变响应。

Brandenberg等^[9]提出了考虑不同布设间距和变形权重的加权残差法，以降低不同布设间距对剪应变反演的稳定性影响。其剪应力的计算公式与线性法相同，剪应变计算式为

$\left(\begin{array}{c}{\gamma }_{0}\\ {\gamma }_{0}\\ ⋮\\ {\gamma }_{i-1}\\ {\gamma }_{i}\end{array}\right)=3{\left(\begin{array}{ccccc}2({Z}_{1}-{Z}_{0})& ({Z}_{1}-{Z}_{0})& 0& 0& \cdots \\ ({Z}_{1}-{Z}_{0})& 2({Z}_{2}-{Z}_{0})& ({Z}_{2}-{Z}_{1})& 0& \cdots \\ ⋮& ⋮& ⋮& ⋮& ⋮\\ \cdots & 0& ({Z}_{i-1}-{Z}_{i-2})& 2({Z}_{i}-{Z}_{i-2})& ({Z}_{i}-{Z}_{i-1})\\ \cdots & 0& 0& ({Z}_{i}-{Z}_{i-1})& 2({Z}_{i}-{Z}_{i-1})\end{array}\right)}^{-1}\left(\begin{array}{c}{u}_{1}-{u}_{0}\\ {u}_{2}-{u}_{0}\\ ⋮\\ {u}_{i}-{u}_{i-2}\\ {u}_{i}-{u}_{i-1}\end{array}\right)。$

(11)

该方法的不足之处是加速度传感器的测点数量≥5才能有效发挥作用。

1.3 积分位移方法

加速度时程的数据处理和积分位移方法是合理求取反演剪应力–剪应变关系的两个重要因素。针对强震观测、振动模型试验和结构抗震等位移问题，目前国内外已先后发展了30余种加速度积分位移方法，为探讨现有方法的准确性和可靠性，笔者利用振动台试验成对获取多工况下加速度和位移实测记录，验证了不同代表性方法积分位移的稳定性和精度，证明了现有方法积分位移的精度和稳定性受滤波处理、人为干预等影响严重；同时，滤波处理还将导致峰值较大误差和相位不规则超前^[12]。由此，笔者开发了一种自适应鲁棒加速度积分位移新方法(ARI法)，其有效弥补了现有积分位移方法中滤波处理和人为干预的不足，解决了滤波处理对位移峰值和相位不规则超前的不确定性影响，并提高了积分位移精度和广泛适应性^[13]。

限于篇幅，为使研究成果具有代表性，本文选用国际通用、公认度高的USGS法^[14]和解决了滤波环节导致较大峰值误差、相位不规则超前的ARI法，作为加速度时程的数据处理与积分位移方法，探讨积分位移方法对加速度阵列反演剪应力–剪应变的影响。

2. 动力离心模型试验

2.1 试验设备与模型设计

试验设备为加州大学戴维斯分校(University of California, Davis)半径9.1 m的大型动力离心机，如图 2所示；试验模型为软黏土深层搅拌桩复合地基比尺模型，如图 3所示，其包含1个悬浮型搅拌格栅加固地基(简称FG)和1个端承型搅拌格栅加固地基(简称EG)，两地基均由4×4个正方形栅格构成，对应原型墙厚1.2 m、墙间距5.7 m，模型设计、试验过程和数据结果详见文献[15，16]。

图 2 UC Davis半径9.1 m大型动力离心机

Figure 2. 9.1 m-radius large dynamic centrifuge at UC Davis

下载: 全尺寸图片幻灯片

图 3 试验模型设计与测量传感器布设

Figure 3. Model configuration and layout of instruments

下载: 全尺寸图片幻灯片

2.2 传感器布设和输入荷载

测量传感器布设如图 3(b)所示，在两模型内沿深度方向，分别布设了加速度传感器阵列FG-A1~FG-A6和EG-A1~EG-A6，两阵列中各对应测点的布设高度相同。加速度传感器M-A1布设于模型箱底板，可作为基岩输入地震动。位移传感器L1~L5布设于剪切模型箱刚性叠层梁的端部外侧，并同位布设了加速度传感器A1~A5，用于检验加速度积分位移方法的准确性与可靠性，位移传感器型号604R4KL.15(法国BEI)，加速度传感器型号352M54(美国PCB)。

试验在57g离心加速度下开展，选用扫频波(简称SW)、Kobe波和TCU波等3种振动荷载作为试验模型输入，输入振动荷载及其傅里叶幅值谱如图 4所示，其中原型条件下，SW波扫描频率为0.12~5.84 Hz，采用恒定幅值0.03g；Kobe波以低频为主，为长周期地震波，最大幅值0.18g；TCU波以中高频为主，为短周期地震波，最大幅值0.32g。除特别说明外，下文数据均为已经相似比换算后的原型数据。

图 4 振动台输入荷载及傅里叶谱

Figure 4. Dynamic loadings and Fourier spectra

下载: 全尺寸图片幻灯片

3. 反演剪应力–剪应变时程与分布

3.1 加速度积分位移方法可靠性对比

采用模型箱刚性叠层梁布设的加速度和位移传感器的实测记录，对两种加速度积分位移方法的可靠性和精度进行验证。ARI法采用自适应拟合函数和全时域积分获得积分位移，无人为干预过程；而USGS法采用Butterworth高通滤波和半时域积分获得积分位移，其需要人工设置滤波阶数和截止频率，经过反复调试，得到最佳阶数为2，截止频率为0.35 Hz。

图 5给出了SW波、TCU波和Kobe波三条动荷载下，自下而上第一、三、五层叠层梁上，ARI法和USGS法两种方法积分与实测位移的对比结果。总体比较而言，ARI法积分位移的稳定性和准确性明显优于USGS法，以平均峰值误差和Pearson相关系数为衡量指标^[13]，定量分析积分位移方法的准确性。分别选取3条动荷载下各10个最大积分位移与实测位移峰值作差计算平均峰值误差，SW波、TCU波和Kobe波下，计算所得ARI法的平均峰值误差分别为8.08%，6.43%，9.75%；而USGS法的平均峰值误差分别为17.47%，19.35%，23.85%。同时，以实测位移为基准，计算所得ARI法积分位移的Pearson相关系数分别为0.94，0.96，0.95，而USGS法积分位移的Pearson相关系数分别为0.57，0.61，0.54，由此，一定程度说明了ARI法与USGS法相比，显著提高了积分位移的可靠性和准确性。此外，对比图 5中局部放大图，可发现USGS法由于滤波处理，积分位移产生随机峰值误差和时程相位不规则超前，在低频、大位移和宽频率荷载条件下尤其显著，SW波、TCU波和Kobe波下，ARI法积分位移峰值最大时间迟滞分别为13.7，13.5，41.0 ms，而USGS法积分位移峰值最大时间迟滞分别为146.8，54.7，259.9 ms。

图 5 叠层梁的积分位移与实测位移对比

Figure 5. Comparison between integral displacements and measured displacements of laminated beam

下载: 全尺寸图片幻灯片

3.2 反演剪应力的影响因素及敏感性

由式(2)可知，反演剪应力由加速度求取，而加速度时程在积分位移方法数据处理前后发生较大改变时，将会造成反演剪应力和剪应变时程的相位不同步。但是，这一问题常被学者们忽略，而导致反演剪应力–剪应变滞回圈扭曲和偏移，甚至失真。因此，积分位移数据处理方法和剪切梁分布函数是探讨反演剪应力的稳定性和可靠性时，值得研究的两个基本因素。

本文将以实测加速度和ARI法、USGS法处理后的加速度求取的反演剪应力作对比，以探讨积分位移方法对反演剪应力时程及沿深度变化的影响。图 6为FG模型在0.32g TCU波下，基于FG-A1~FG-A6阵列实测加速度和积分位移方法处理后的加速度，由三次样条剪应力分布函数求解的反演剪应力时程对比。观察图 6不难发现，ARI法处理后加速度的反演剪应力时程与实测加速度的反演剪应力时程十分吻合，表明ARI法数据处理对加速度时程造成的变化十分微小，在不同埋深的剪应力时程中，两者峰值最大偏差仅7.46%，原因是ARI法采用时域拟合函数处理，有效解决了频域滤波后加速度时程各点的相位不同步问题。而USGS法处理后加速度的反演剪应力与实测加速度的反演剪应力时程相比，在不同埋深下均呈现出清晰的不规则峰值误差和相位超前，部分时刻点甚至出现90°~180°相位差，其必然对反演剪应力–剪应变的滞回圈形状和特征产生影响；两者剪应力峰值最大偏差达98.41%，峰值最大时间迟滞达54.7 ms。

图 6 积分位移数据处理方法对反演剪应力时程影响

Figure 6. Influences of integral displacement methods on inverse analysis of shear stress time series

下载: 全尺寸图片幻灯片

同时，图 7给出了对应图 6不同时刻的剪应力沿深度分布，可发现3种条件下的反演剪应力沿深度呈现一致增长趋势，但是，USGS法处理后加速度的反演剪应力幅值与实测加速度的反演剪应力幅值存在凸出、不规律偏差，对剪应力沿深度的分布认识和量化研究造成严重影响。需说明，TCU波的频带较宽且成分相对丰富，故此，以TCU波下的试验数据作分析对象，以便清晰说明影响因素的作用特征与规律。

图 7 积分位移数据处理方法对反演剪应力沿深度分布影响

Figure 7. Influences of integral displacement means on inversely calculated shear stress distribution along depth

下载: 全尺寸图片幻灯片

一维剪切梁分布函数对反演剪应力影响的形式与敏感性，将采用线性法、余弦法和三次样条法进行探讨。FG模型在0.32g TCU波下，基于FG-A1~FG-A6阵列实测加速度数据，3种分布函数求取的剪应力对比如图 8，9所示。对比图 8不同埋深的剪应力时程和图 9中不同时刻及不同大小剪应力沿深度分布，可发现3种分布函数反演的剪应力时程及其沿深度分布，未见明显差异且高度一致，说明一维剪切梁分布函数对反演剪应力的影响，可以忽略。

图 8 一维剪切梁分布函数对反演剪应力的时程影响

Figure 8. Influences of one-dimensional shear beam distribution functions on inversely calculated shear stress time series

下载: 全尺寸图片幻灯片

图 9 一维剪切梁分布函数对反演剪应力沿深度的分布影响

Figure 9. Influences of one-dimensional shear beam distribution functions on inversely calculated shear stress distribution with depth

下载: 全尺寸图片幻灯片

综上，积分位移方法中对加速度时程的数据处理，可导致反演剪应力–剪应变时程发生严重的相位不同步问题，而可能严重影响反演剪应力–剪应变滞回圈的稳定性与可靠性。一维剪切梁分布函数对反演剪应力的影响，根据不同埋深剪应力时程及其沿深度分布特征的结果表明，基本可忽略。

3.3 反演剪应变的影响因素及敏感性

由式(3)可知，反演剪应变由不同分布函数利用加速度的积分位移求取。因此，一维剪切梁分布函数和加速度积分位移方法，是直接影响反演剪应变稳定性和准确性的两个重要因素。

一维剪切梁分布函数对反演剪应变的影响形式与敏感性，将采用线性法、余弦法、三次样条法和加权残差法等4种函数进行探讨。FG模型在0.32g TCU波下，基于加速度阵列FG-A1~FG-A6积分位移数据，求取的剪应变时程及其沿深度分布结果见图 10，11，其中积分位移采用ARI法。从图 10中不难发现，线性法、三次样条法和加权残差法在各埋深处求取的剪应变时程基本一致；而相比之下，余弦法求取的剪应变时程，呈现出“spike”(峰值猛增)现象，并随着深度增加而愈重，以致出现漂移与失真。

图 10 一维剪切梁分布函数对反演剪应变的时程影响

Figure 10. Dependence of inversely calculated shear strain time series on one-dimensional shear beam distribution functions

下载: 全尺寸图片幻灯片

图 11 一维剪切梁分布函数对反演剪应变随深度的分布影响

Figure 11. Sensitivity of inversely calculated shear strain along depth to one-dimensional shear beam distribution functions

下载: 全尺寸图片幻灯片

图 11给出了对应图 10不同时刻的剪应变沿深度分布对比结果，可发现线性法、三次样条法和加权残差法反演的剪应变，沿深度分布呈现一致增长趋势，幅值仅有略微差异，可以忽略不计。而余弦法的反演剪应变，沿深度分布呈现显著漂移现象，埋深14.25 m以下出现快速增长及突变，违背了土体剪切强度随着埋深增加而土体变形减小的一般规律性认识；并且埋深14.25 m以下，其剪应变还出现了不小于180°的相位反转，违背了一维剪切梁测点布距的适用条件，结果出现失真，其原因见文献[10]。需要说明，在FG模型中，由于埋深14.25 m以上土体进行了搅拌格栅桩加固及自由边界条件影响，所以，图 11中14.25 m以上土体剪应变幅值整体小于14.25 m以下土体剪应变幅值。

根据剪切梁分布函数对反演剪应变的影响分析，选取三次样条法反演剪应变对积分位移方法影响进行探讨。图 12给出了FG模型在0.32g TCU波下，采用ARI法和USGS法积分位移求取的剪应变对比，图 13则给出了图 12不同时刻的剪应变沿深度分布结果。

图 12 积分位移方法对反演剪应变的时程影响

Figure 12. Dependence of inversely calculated shear strain time series on integral displacement methods

下载: 全尺寸图片幻灯片

图 13 积分位移方法对反演剪应变沿深度的分布影响

Figure 13. Sensitivity of inversely calculated shear strain along depth to integral displacement methods

下载: 全尺寸图片幻灯片

对比图 12，13中不同积分位移方法的反演结果，可发现两种方法反演的剪应变时程差异显著，尤其是埋深14.25 m以下发生非线性变形的未加固土体。图 12中USGS法与ARI法反演的剪应变时程相比，除不规则的峰值差异外，还明显地出现了因加速度数据滤波而导致的剪应变时程相位不规则超前，甚至部分时刻相位之差达90°~180°。同时，对比图 13中不同时刻剪应变在埋深10~20 m的分布，可清晰地发现两种积分位移方法的剪应变幅值及分布，存在显著差异，剪应变峰值处最大偏差约85%。结合积分位移方法对反演剪应力的影响分析，可得到的启示是：若积分位移方法数据处理使加速度时程发生较大变化时，宜采用处理后的加速度时程求取反演剪应力和分析剪应力–剪应变关系，以降低与避免反演剪应力和剪应变时程相位不一致，导致的滞回圈形状扭曲与失真。

综上，除余弦法分布函数获取的反演剪应变时程及沿深度分布出现漂移和失真外，线性法、三次样条法和加权残差法获取的剪应变时程及沿深度分布十分一致，幅值差异可忽略，互证了反演结果可靠性。积分位移方法对反演的剪应变时程及沿深度分布具有显著影响，USGS法的反演剪应变时程与ARI法相比，除不规则的峰值差异外，还清晰地表现出各时刻的不规则相位超前。

4. 滞回圈与模量阻尼比

为进一步认识积分位移方法对反演循环剪应力–剪应变的影响，根据一维剪切梁分布函数对反演剪应力和剪应变影响的分析结果，选取相对简单、高效的线性法求取剪应力和剪应变时程，探讨积分位移方法对滞回圈特征的影响，并求取剪切模量和阻尼比。

4.1 滞回圈特征

由上述剪应力和剪应变沿深度分布的结果可知，埋深14.25 m以上土体由于搅拌格栅桩的加固效应，基本呈线性响应。为认识不同应变下土体的非线性响应，图 14给出了FG模型在0.03g SS波、0.32g TCU波荷载下，基于FG-A1~FG-A6阵列加速度数据，获取的反演剪应力–剪应变滞回圈响应。从图 14中ARI法和USGS法的滞回圈特征对比，不难得出ARI法的反演滞回圈在闭合性、连续性、光滑性等特征方面，明显优于USGS法；同时，USGS法的反演滞回圈还出现了部分超闭合现象，原因为实测加速度时程在USGS法滤波后，发生各时刻点的不规则相位超前，继而引起反演剪应变与剪应力相位不一致，可由图 14中单周滞回圈起点(箭头)至终点的相位变化速率证明。为进一步说明反演剪应力与剪应变时程相位一致(各点同步)的重要性，图 14(b)还给出了实测加速度反演剪应力与USGS法反演剪应变构成的滞回圈，通过与USGS法滤波后的加速度反演滞回圈对比，容易发现前者在滞回圈闭合性、连续性、光滑性等特征上出现严重损伤和失真，验证了前述“当加速度时程在积分位移方法处理前后发生较大变化时，宜采用处理后的加速度时程求取反演剪应力和分析剪应力–剪应变关系”建议的正确性。此外，图 14按时间序次给出的不同剪应变滞回圈，也清晰地反映了土体的逐步非线性软化特征。

图 14 积分位移方法对反演滞回圈的特征影响(箭头为起点)

Figure 14. Influences of integral displacement methods on characteristics of inversely calculated hysteresis loops

下载: 全尺寸图片幻灯片

综上，ARI法求取的滞回圈在闭合性、连续性、光滑性等特征方面，明显优于USGS法，原因在于其避免了滤波引起的加速度时程不规则峰值误差和相位超前。剪应力和剪应变的时程相位一致性，对于合理和稳定求取滞回圈响应至关重要，应选取积分位移方法处理后的加速度时程获取剪应力和滞回圈响应。

4.2 剪切模量阻尼比

基于前面获取的滞回圈，借鉴文献[17~19]的相关定义与计算方法，以时间为序并在剪应变逐步增大形式下选取一系列滞回圈，求取相应的剪切模量和阻尼比，以探讨积分位移方法对剪切模量和阻尼比的影响。

图 15给出了FG模型中基于两种积分位移方法反演的剪应力–剪应变滞回圈，求取的埋深9.69，14.25，18.47 m处剪切模量随剪应变的变化结果，对比可发现两种积分位移方法获取的剪切模量，在数值上较相近，且随剪应变增大而减小。同时，3种埋深处剪切模量相比，在同等应变下随埋深增加整体上移，这些特征均符合现有一般规律认识。采用Hardin双曲线模型^[17]对反演的剪切模量进行拟合，可发现反演的剪切模量数据均落于拟合曲线附近，其中ARI法获得数据与拟合曲线相关系数R在9.69，14.25，18.47 m处分别为0.90，0.98，0.99，而USGS法获得数据与拟合曲线相关系数R分别为0.83，0.96，0.98，某种程度反映了ARI法反演的剪切模量数据更为稳定可信，其离散性小于USGS法。剪切模量受积分位移方法的影响较小，原因为剪切模量仅由平均剪应力与剪应变的斜率求取，而受剪应力、剪应变幅值和滞回圈闭合性、光滑性、连续性等特征影响较小。

图 15 积分位移方法对剪切模量的影响及拟合曲线

Figure 15. Dependence of inversely calculated shear modulus and fitting curves of integral displacement methods

下载: 全尺寸图片幻灯片

图 16为两种积分位移方法在FG模型埋深9.69，14.25，18.47 m处，求取的阻尼比随剪应变的变化结果，容易发现USGS法反演的阻尼比数据呈显著离散，通过Hardin双曲线模型对阻尼比数据进行拟合，可发现USGS法在埋深14.25 m处反演的阻尼比随剪应变增大而呈减小趋势，与现有一般规律认识相悖。而ARI法反演的阻尼比数据相对稳定且趋势明显，阻尼比均随剪应变增大而减小，吻合现有一般规律认识，且数据较好地落于拟合曲线附近。此外，ARI法获取的阻尼比数据与拟合公式相关系数R，在埋深9.69，14.25，18.47 m处分别为0.85，0.97，0.91，而USGS法的相关系数R分别为0.27，0.78，0.89。阻尼比受积分位移方法的影响十分显著，甚至USGS法的阻尼比发展趋势与一般规律认识相悖，原因为阻尼比与滞回圈面积相关，其与滞回圈形状及闭合性、光滑性、连续性等关联密切。此外，上述结果也再次证明了反演剪应力和反演剪应变时程相位一致的重要性。

图 16 积分位移方法对阻尼比的影响及拟合曲线

Figure 16. Dependence of inversely calculated damping ratios and fitting curves of integral displacement methods

下载: 全尺寸图片幻灯片

综上，剪切模量受积分位移方法的影响较小，其随剪应变的变化趋势符合现有一般规律认识，ARI法获取的剪切模量在数据离散和稳定性方面优于USGS法。阻尼比受积分位移方法的影响较大，USGS获取的阻尼比呈显著离散，随剪应变的变化趋势与现有一般规律认识相悖；而ARI法获取的阻尼比离散相对较小，随剪应变的变化趋势吻合现有一般规律认识。

5. 结论

(1) 剪应力对积分位移方法的加速度数据处理十分敏感，ARI法处理前后由加速度反演获得的剪应力十分吻合，而USGS法滤波前后获得剪应力呈现显著的峰值误差和时间相位超前。剪应力对分布函数的敏感性较小，线性、余弦和三次样条等分布函数下获得反演剪应力时程及沿深度分布，未见明显差异。

(2) 剪应变对不同积分位移方法表现出明显区别，USGS法与ARI法相比反演的剪应变时程，除较大峰值误差外，还清晰地表现出不规则的各时刻相位超前。分布函数对剪应变的影响，除余弦法获得结果出现漂移和失真外，线性、三次样条和加权残差等分布函数获得剪应变基本一致，幅值差异可忽略，互证了反演结果的可靠性。

(3) 结合剪应力和剪应变受积分位移方法的影响特征与变化趋势，应采用积分位移方法处理后的加速度时程求取反演剪应力，以获得相位一致的剪应力与剪应变时程。同时，比较不同分布函数对反演剪应力和剪应变的稳定性影响，宜选取线性法、三次样条法和加权残差法等获取循环剪应力和剪应变。

(4) 积分位移方法对滞回圈特征与形状影响较显著，并主要通过反演剪应力和剪应变时程的相位一致性影响，ARI法与USGS法相比，在获得滞回圈闭合性、连续性和光滑性等方面，具有明显优势。USGS法的加速度滤波过程导致了反演剪应力–剪应变时程的相位不规则超前，使滞回圈出现明显的超闭合现象。

(5) 剪切模量对不同积分位移方法的表现差异较小，原因为剪切模量仅由平均剪应力与剪应变的斜率求取，而受剪应力、剪应变幅值和滞回圈的闭合、光滑、连续等因素影响较小。阻尼比对积分位移方法较为敏感，其中ARI法获得的阻尼比数据离散性较小且规律明显，与一般规律认识吻合；而USGS法的阻尼比数据离散性较大且规律较差，甚至与一般规律认识相悖。

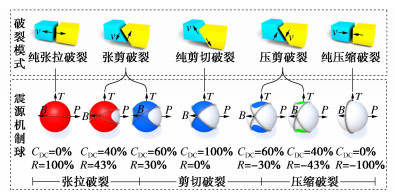

图 1 震源面随破裂机制的变化^[18]

Figure 1. Variation of focal planes with fracture mechanisms^[18]

下载: 全尺寸图片幻灯片

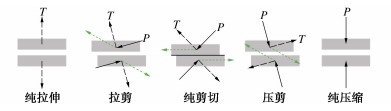

图 2 几种岩石破裂机制下裂隙运动形态

Figure 2. Fracture movement patterns under different rock failure mechanisms

下载: 全尺寸图片幻灯片

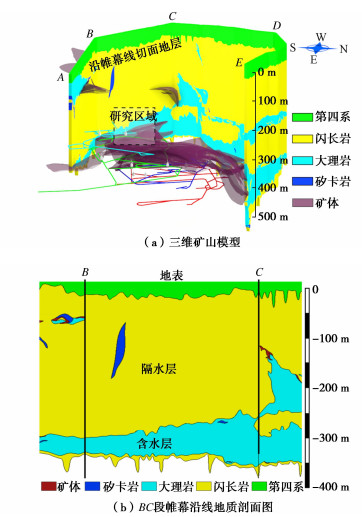

图 3 张马屯铁矿三维模型和地质剖面

Figure 3. 3D model and geological profile of Zhangmatun Iron Mine

下载: 全尺寸图片幻灯片

图 4 1997年和2010年-324 m水位排水试验水位等值线

Figure 4. Contours of water level in drainage tests on level of -324 m in 1997 and 2010

下载: 全尺寸图片幻灯片

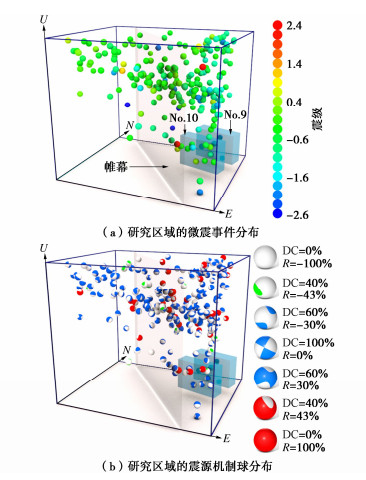

图 5 研究区域的微震事件及其震源机制球分布

Figure 5. Distribution of MS events and focal beachballs

下载: 全尺寸图片幻灯片

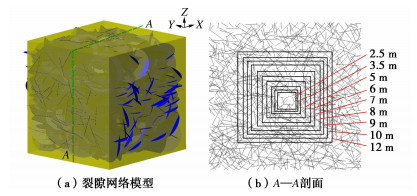

图 6 三维裂隙网络及其剖面

Figure 6. 3D fracture network and its section

下载: 全尺寸图片幻灯片

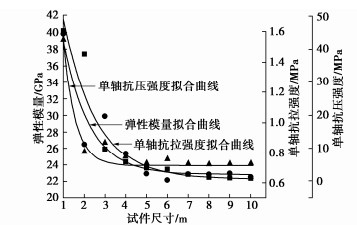

图 7 岩样力学参数随试件尺寸的变化

Figure 7. Variation of mechanical parameters with specimen size

下载: 全尺寸图片幻灯片

图 8 研究区域损伤系数的时空变化

Figure 8. Temporal-spatial variation of damage coeﬃcient in study area

下载: 全尺寸图片幻灯片

图 9 研究区域剖面、帷幕、损伤密集区域及采场的空间关系

Figure 9. Spatial relationship among profile, curtain, damage intensive zone and stope in study area

下载: 全尺寸图片幻灯片

图 10 帷幕失稳区域1与区域2的损伤张量

Figure 10. Damage tensors of Zones 1 and 2 in curtain instability zone

下载: 全尺寸图片幻灯片

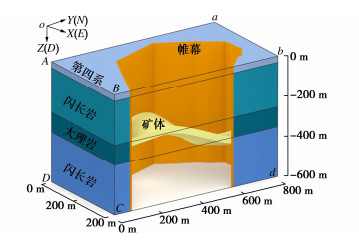

图 11 三维计算模型图

Figure 11. Topological graph of 3D computational model

下载: 全尺寸图片幻灯片

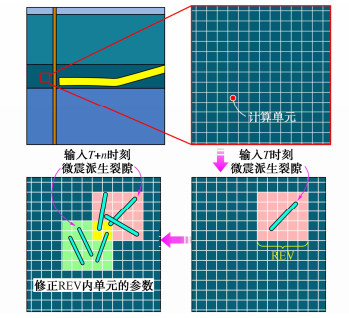

图 12 微震数据与计算单元映射思路图

Figure 12. Mapping ideas between MS data and computing units

下载: 全尺寸图片幻灯片

图 13 -330 m水平Mises应力分布

Figure 13. Mises stress distribution at a depth of -330 m level

下载: 全尺寸图片幻灯片

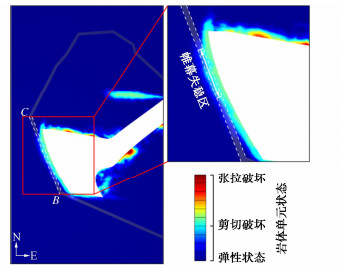

图 14 -330 m水平岩体单元状态

Figure 14. Plastic state of rock mass unit at a depth of -330 m level

下载: 全尺寸图片幻灯片

表 1 研究区域结构面几何参数

Table 1 Geometric parameters of discontinuities structural plane in study area

ID	倾向/(°)			倾角/(°)			迹长/m			间距/m			断距/m
ID	分布类型	均值	标准差	分布类型	均值	标准差	分布类型	均值	标准差	分布类型	均值	标准差	分布类型	均值	标准差
1	正态	278.05	20.9	对数正态	58.52	11.3	负指数	1.11	0.48	负指数	0.61	0.70	均布	0.28	0.21
2	正态	118.23	77.9	正态	77.53	22.1	对数正态	1.41	0.41	负指数	0.27	0.24	均布	0.30	0.14
3	正态	144.30	78.2	对数正态	40.78	23.1	负指数	1.62	0.43	负指数	0.54	0.44	均布	0.34	0.17

下载: 导出CSV

表 2 张马屯铁矿岩体力学参数

Table 2 Mechanical parameters of rock masses of Zhangmatun Iron Mine

岩体名称	块体密度/(g·cm^-3)	渗透系数/(10^-7m·s^-1)	抗拉强度/MPa	内摩擦角φ/(°)	弹性模量/GPa	泊松比 $\nu$
第四系	1.97	1920	—	35	0.037	0.25
闪长岩	2.76	5.78	8.9	36	53.8	0.21
大理岩	2.72	2315	6.1	36	45.2	0.29
矿体	3.35	4.20	6.9	38	30.5	0.15
帷幕	2.40	2.32	2.8	35	25.0	0.24

下载: 导出CSV

参考文献(24)

[1]	杨天鸿, 唐春安, 谭志宏, 等. 岩体破坏突水模型研究现状及突水预测预报研究发展趋势[J]. 岩石力学与工程学报, 2007, 26(2): 268–277. doi: 10.3321/j.issn:1000-6915.2007.02.007 YANG Tian-hong, TANG Chun-an, TAN Zhi-hong, et al. State of the art of inrush models in rock mass failure and developing trend for prediction and forecast of groundwater inrush[J]. Chinese Journal of Rock Mechanics and Engineering, 2007, 26(2): 268–277. (in Chinese) doi: 10.3321/j.issn:1000-6915.2007.02.007
[2]	刘超, 吴顺川, 程爱平, 等. 采动条件下底板潜在导水通道形成的微震监测与数值模拟[J]. 北京科技大学学报, 2014, 36(9): 1129–1135. https://www.cnki.com.cn/Article/CJFDTOTAL-BJKD201409001.htm LIU Chao, WU Shun-chuan, CHENG Ai-ping, et al. Microseismic monitoring and numerical simulation of the formation of water inrush pathway caused by coal mining[J]. Journal of University of Science and Technology Beijing, 2014, 36(9): 1129–1135. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-BJKD201409001.htm
[3]	姜福兴. 微震监测技术在矿井岩层破裂监测中的应用[J]. 岩土工程学报, 2002, 24(2): 147–149. https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC200202003.htm JIANG Fu-xing. Application of microseismic monitoring technology of strata fracturing in underground coal mine[J]. Chinese Journal of Geotechnical Engineering, 2002, 24(2): 147–149. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC200202003.htm
[4]	庄端阳, 唐春安, 梁正召, 等. 基于微震能量演化的大岗山右岸边坡抗剪洞加固效果研究[J]. 岩土工程学报, 2017, 39(5): 868–878. https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC201705014.htm ZHUANG Duan-yang, TANG Chun-an, LIANG Zheng-zhao, et al. Reinforcement effect of anti-shear tunnels of Dagangshan right bank slope based on microseismic energy evolution[J]. Chinese Journal of Geotechnical Engineering, 2017, 39(5): 868–878. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC201705014.htm
[5]	钱波, 杨莹, 徐奴文, 等. 白鹤滩水电站左岸边坡岩石损伤变形反馈分析[J]. 岩土工程学报, 2019, 41(8): 1464–1471. https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC201908013.htm QIAN Bo, YANG Ying, XU Nu-wen, et al. Feedback analysis of rock damage deformation of slope at left bank of Baihetan Hydropower Station[J]. Chinese Journal of Geotechnical Engineering, 2019, 41(8): 1464–1471. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC201908013.htm
[6]	YOUNG R P, COLLINS D S, REYES-MONTES J M, et al. Quantification and interpretation of seismicity[J]. International Journal of Rock Mechanics and Mining Sciences, 2004, 41(8): 1317–1327. doi: 10.1016/j.ijrmms.2004.09.004
[7]	XU N W, DAI F, LIANG Z Z, et al. The dynamic evaluation of rock slope stability considering the effects of microseismic damage[J]. Rock Mechanics and Rock Engineering, 2014, 47(2): 621–642. doi: 10.1007/s00603-013-0432-5
[8]	ZHAO Y, YANG T H, YU Q L, et al. Dynamic reduction of rock mass mechanical parameters based on numerical simulation and microseismic data-A case study[J]. Tunnelling and Underground Space Technology, 2019, 83: 437–451. doi: 10.1016/j.tust.2018.09.018
[9]	CANDELA T, WASSING B, TER HEEGE J, et al. How earthquakes are induced[J]. Science, 2018, 360(6389): 598–600. doi: 10.1126/science.aat2776
[10]	明华军, 冯夏庭, 张传庆, 等. 基于微震信息的硬岩新生破裂面方位特征矩张量分析[J]. 岩土力学, 2013, 34(6): 1716–1722. https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX201306030.htm MING Hua-jun, FENG Xia-ting, ZHANG Chuan-qing, et al. Moment tensor analysis of attitude characterization of hard rock newborn fracture surface based on microseismic informations[J]. Rock and Soil Mechanics, 2013, 34(6): 1716–1722. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX201306030.htm
[11]	GILBERT F. Excitation of the normal modes of the earth by earthquake sources[J]. Geophysical Journal of the Royal Astronomical Society, 1971, 22(2): 223–226. doi: 10.1111/j.1365-246X.1971.tb03593.x
[12]	BACKUS G, MULCAHY M. Moment tensors and other phenomenological descriptions of seismic sources Ⅱ. Discontinuous displacements[J]. Geophysical Journal of the Royal Astronomical Society, 1976, 47(2): 301–329. doi: 10.1111/j.1365-246X.1976.tb01275.x
[13]	STIERLE E, VAVRYČUK V, ŠÍLENÝ J, et al. Resolution of non-double-couple components in the seismic moment tensor using regional networks Ⅰ: a synthetic case study[J]. Geophysical Journal International, 2014, 196(3): 1869–1877. doi: 10.1093/gji/ggt502
[14]	李庶林, 林恺帆, 周梦婧, 等. 基于矩张量分析的特大山体破坏前兆孕震机制研究[J]. 岩石力学与工程学报, 2019, 38(10): 2000–2009. https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX201910007.htm LI Shu-lin, LIN Kai-fan, ZHOU Meng-jing, et al. Study on failure precursors and seismogenic mechanisms of a large landslide based on moment tensor analysis[J]. Chinese Journal of Rock Mechanics and Engineering, 2019, 38(10): 2000–2009. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX201910007.htm
[15]	王笑然, 李楠, 王恩元, 等. 岩石裂纹扩展微观机制声发射定量反演[J]. 地球物理学报, 2020, 63(7): 2627–2643. https://www.cnki.com.cn/Article/CJFDTOTAL-DQWX202007013.htm WANG Xiao-ran, LI Nan, WANG En-yuan, et al. Microcracking mechanisms of sandstone from acoustic emission source inversion[J]. Chinese Journal of Geophysics, 2020, 63(7): 2627–2643. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-DQWX202007013.htm
[16]	MARTÍNEZ-GARZÓN P, KWIATEK G, BOHNHOFF M, et al. Impact of fluid injection on fracture reactivation at The Geysers geothermal field[J]. Journal of Geophysical Research: Solid Earth, 2016, 121(10): 7432–7449. doi: 10.1002/2016JB013137
[17]	AKI K, RICHARDS PG. Quantitative seismology, theory and methods[M]. New York: W. H. Freeman, 1980.
[18]	ZHAO Y, YANG T H, ZHANG P H, et al. Inversion of seepage channels based on mining-induced microseismic data[J]. International Journal of Rock Mechanics and Mining Sciences, 2020, 126: 104180. doi: 10.1016/j.ijrmms.2019.104180
[19]	YOUNG R P, MAXWELL S C, URBANCIC T I, et al. Mining-induced microseismicity: monitoring and applications of imaging and source mechanism techniques[J]. Pure and Applied Geophysics PAGEOPH, 1992, 139(3/4): 697–719.
[20]	ZHAO Y, YANG T H, ZHANG P H, et al. Method for generating a discrete fracture network from microseismic data and its application in analyzing the permeability of rock masses: a case study[J]. Rock Mechanics and Rock Engineering, 2019, 52(9): 3133–3155.
[21]	MENDECKI A J. Seismic monitoring systems[M]//Seismic Monitoring in Mines. Dordrecht: Springer Netherlands, 1997: 21–40.
[22]	KAWAMOTO T, ICHIKAWA Y, KYOYA T. Deformation and fracturing behaviour of discontinuous rock mass and damage mechanics theory[J]. International Journal for Numerical and Analytical Methods in Geomechanics, 1988, 12(1): 1-30.
[23]	韩伟伟, 李术才, 张庆松, 等. 矿山帷幕薄弱区综合分析方法研究[J]. 岩石力学与工程学报, 2013, 32(3): 512–519. https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX201303010.htm HAN Wei-wei, LI Shu-cai, ZHANG Qing-song, et al. A comprehensive analysis method for searching weak zones of grouting curtain in mines[J]. Chinese Journal of Rock Mechanics and Engineering, 2013, 32(3): 512–519. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YSLX201303010.htm
[24]	ZHOU J R, YANG T H, ZHANG P H, et al. Formation process and mechanism of seepage channels around grout curtain from microseismic monitoring: a case study of Zhangmatun iron mine, China[J]. Engineering Geology, 2017, 226: 301–315.

施引文献(8)

期刊类型引用(4)

1.	王体强，王永志，梁小丛，王德咏，陈卓识. 超重力模型试验干–饱和砂动剪切模量阻尼比特性研究. 岩石力学与工程学报. 2023(06): 1546-1559 . 百度学术
2.	陈平山，梁小丛，王体强，王德咏，王永志，樊旭，陈卓识，袁晓铭. 珊瑚礁砂与标准砂场地液化特征动力离心试验研究. 岩石力学与工程学报. 2023(09): 2283-2294 . 百度学术
3.	黄晓实，黄俊清，颜业敢，汪玉冰. 基于动土压力影响的坝基动剪切模量反演研究. 岩土力学. 2023(10): 2889-2898 . 百度学术
4.	王永志，王体强，袁晓铭，张雪东，陈卓识. 动力离心试验反演分析砂土模量阻尼比特征与可靠性. 岩石力学与工程学报. 2022(08): 1717-1727 . 百度学术
