Influences of rainfall-induced landslides on forces acting on gas pipelines with discontinuous joints
-
摘要: 既有成果还较少涉及降雨条件下滑坡对管道结构时域变形的解析分析，且针对滑坡–管道相互作用的理论研究仅限于连续管道，未考虑管道接口和管内气压的影响。首先，基于Green-Ampt模型得出的边坡降雨入渗规律，以边坡湿润锋作为滑坡滑动面，采用不平衡推力法计算出滑坡推力；其次，将滑坡推力施加到非连续接口管道上，基于Pasternak地基模型并考虑输气压力作用，求解出降雨条件下滑坡区域输气管道任意截面的内力和位移。在此基础上，结合工程实测值与本文解析解进行对比验证，获得了较好的一致性。最后，针对降雨强度参数进行了敏感性分析和输气管道安全评价。结果表明：随着降雨历时发展，降雨强度的增大引起非连续管道的变形值和变形速率显著增大，管道最大位移增长速率开始迅速下降的时间点逐渐提前；管道最大当量应力随着连续降雨历时增长而增大，直至超出输气管道安评范围。Abstract: The analytical analysis of the time-domain deformation of pipeline structure caused by landslides under rainfall conditions is rarely involved in the existing results, and the theoretical researches on the interaction between landslides and pipelines are limited to continuous pipelines without considering the influences of pipeline joints and internal air pressures. Firstly, the Green-Ampt model based on the layered assumption is used to calculate the depth of wet layer of slope under rainfall conditions, and the thrust force of landslides is calculated by the unbalanced thrust method. Secondly, the thrust force of landslides is applied to the discontinuous interface pipeline. Based on the Pasternak foundation model and considering the effects of gas pressure, the internal forces and displacements of any section of the gas pipeline are solved in the landslide area under the rainfall. On this basis, the measured values are compared with the analytical solutions, and a good agreement is obtained. Finally, the sensitivity analysis and the safety evaluation of the gas pipeline are carried out according to the rainfall intensity. The results show that with the development of rainfall duration, the increase of rainfall intensity causes the deformation value and rate of discontinuous pipeline to increase significantly, and the starting time of rapid decline for the maximum displacement growth rate of pipeline is gradually advanced. The maximum equivalent stress of the pipeline increases with the increase of continuous rainfall duration until it exceeds the safety assessment range of the gas pipeline.
-
Keywords:
- rainfall /
- landslide /
- gas pipeline /
- air pressure /
- discontinuous joint /
- Pasternak foundation model
-
0. 引言
随着经济的不断发展和城市人口的增长，中国城市内河的污染问题日益凸显。据统计中国有80%以上的城市内河受到了不同程度污染[1]。河湖底泥的污染物主要分为有机质、氮磷营养盐、重金属三大类。
底泥污染物含量通常受底泥物理-化学性质的影响较大，大部分的有机质与黏土矿物结合在一起，并随细颗粒含量增加而增加，且有机质含量与底泥的比表面积线性相关[2]；矿物表面的吸附过程对于有机质的保存起着重要作用，不同黏土矿物对有机质的吸附机理不同[3]；底泥液限、塑限和塑性指数与黏粒中有机碳含量、黏粒含量与蒙脱石含量显著相关[4]；不同矿物和不同有机质对底泥的物理性状影响显著不同[5]。
底泥中的有机质、营养盐和各种重金属影响底泥的物理性质和工程性质，进而影响底泥的处理技术与效果。因此，分析河湖底泥污染物与底泥物理–化学性质的相关性，对污染底泥的处置以及资源化利用具有重要的工程意义。
已有的研究成果表明了河湖底泥污染物与底泥物理–矿物成分密切相关，但是底泥物理–矿物成分–污染性状关联性的实例研究较少。本研究针对福州市晋安区河道的5处代表性污染底泥，进行了物性指标、矿物成分与污染物含量试验，同时搜集已有的国内外不同底泥污染物含量数据，分析了底泥物理–矿物成分与底泥污染物含量的关联性，并且探讨了底泥中不同污染物含量的相关关系，为河湖底泥的污染治理和处理技术选择提供科学依据。
1. 材料与方法
选取福州晋安区水系5个代表性点位，分别用A，B，C，D，E表示，如图 1所示。该水系有两条干流，分别是凤坂河和浦东河，浦东河有3条支流，分别是福兴河、新厝河、淌洋河，浦东河干流的最下游处为一个公园内的人工湖。B位于凤坂河干流的中段，A位于浦东河干流的上游点，C位于新厝河与浦东河干流的汇集处，D位于淌洋河与浦东河干流的汇集处，E位于浦东河下游的人工湖处。
采集A，B，C，D，E共5处0~10 cm深度的表层底泥，测定有机质（OM）、总氮（TN）、总磷（TP）和重金属（Cu，Zn，Ni，Pb），测定方法见表 1。底泥的颗粒组成、黏土矿物组成和界限含水率见表 2，采用筛分法和密度计法对底泥进行颗粒分析，分别采用Casagrande法和搓条法测定液限wL和塑限wP，采用X射线衍射法测定底泥黏粒中主要矿物成分，包括伊利石（I）、高岭石（K）、绿泥石（C）、蒙脱石（S）的含量。
表 1 本研究底泥污染物测定方法Table 1. Method for determination of pollutants in sediments序号 测试项目 测试方法 试验标准 1 OM 烧失量法 ASTM D2974 2 TN 凯氏法 HJ717—2014 3 TP 钼锑抗分光光度法 HJ 632—2011 4 重金属 ICP-MS法 US EPA 3050B 表 2 本研究底泥颗粒组成、黏土矿物组成及界限含水率Table 2. Particle composition, clay mineral composition and atterberg limits of sediments(%) 底泥 颗粒组成 矿物组成 wL wP Clay Silt Sand I K C S A 42.4 47.5 10.2 19 48 24 9 79.2 35.3 B 12.3 78.8 8.9 22 59 19 0 44.0 31.5 C 12.3 82.9 4.8 33 47 20 0 38.5 23.3 D 26.0 64.0 10.0 27 53 20 0 83.6 35.0 E 28.3 62.4 9.3 24 46 30 0 111.9 44.0 表 3显示了来源于文献的具有不同颗粒级配、界限含水率、黏土矿物组成，以及不同污染物含量的河道底泥数据，结合本文的试验数据，分析底泥物理–矿物成分–污染性状的关联性。
表 3 不同文献收集的底泥数据Table 3. Database of sediment pollutants compiled from literatures序号 颗粒级配 界限
含水率黏土矿物 污染物 主要污染来源 参考文献 OM TN TP Cu Zn Ni Pb 1 √ — — √ √ √ — — — — — 魏岚等[6] 2 √ — — √ √ √ — — — — — Xia等[7] 3 — — — √ √ √ — — — — 生活污水 孙广垠等[8] 4 √ — — — √ √ — — — — 废水、肥料 余成等[9] 5 √ — — — — — √ √ √ √ 废水 El-Sayed等[10] 6 √ — — — — — √ √ √ √ 养殖场 Wang等[11] 7 — — √ √ — — — — — — — Khim[12] 8 — — √ √ — — — — — — — Andrade等[13] 9 — — — √ — — √ √ √ √ 生活污水 Nguyen等 [14] 10 — — — √ — — √ √ √ √ 生活污水 牛红义等[15] 11 — — — — √ √ √ √ √ √ 废水 严玉林[16] 12 — √ — √ — — — — — — — 徐日庆等[17] 13 — √ — √ — — — — — — — Stanchi等 [18] 14 — √ — — — — √ — — — — Phanija等 [19] 15 — √ — — — — — √ — — — 储亚等[20] 16 — √ — — — — — — — √ — Ayodele等 [21] 17 — √ — — — — √ √ — √ — 吕伟豪[22] 2. 底泥试验结果与分析
2.1 污染物与底泥颗粒级配的关系
（1）有机质与底泥颗粒级配的关系
底泥有机质与细颗粒含量的关系绘制于图 2中，可以发现底泥的细颗粒与有机质之间具有较强的相关性，有机质含量随细颗粒含量的增加而增加。底泥有机质含量随细颗粒含量的关系曲线的斜率不同，斜率越大表明底泥中的细颗粒对有机质的吸附作用越强。细颗粒具有较大的比表面积，有利于对有机质的吸附和聚集。底泥中有机质不仅与颗粒级配有关，还有底泥附近的污染源和环境有关。本研究河道底泥位于城市居民区，周围有大量排污管道将居民生活废水排入河道中，使得底泥中含有较高的有机质，文献[6，7]的样品分别取自水库底泥和海湾底泥中，周围没有人为污染源，由于水库的流动性小于海湾，使得水库底泥的有机质含量＞海湾底泥的有机质含量。
![]()
图 2 底泥有机质含量与颗粒级配的关系Figure 2. Relationship between organic matter content of sediments and particle gradation（2）总氮、总磷与底泥颗粒级配的关系
底泥细颗粒含量与总氮、总磷含量的关系绘制于图 3中，可以发现同一河道底泥的总氮、总磷含量随底泥细颗粒含量的增加而增加，这与有机氮、有机磷易于吸附在细颗粒上有关。底泥周边环境，黏土矿物成分的不同造成了总氮、总磷含量与细颗粒含量的关系曲线的斜率不同。
![]()
图 3 底泥总氮、总磷含量与颗粒级配的关系Figure 3. Relationship between TN/TP of sediments and particle gradation（3）重金属含量与底泥颗粒级配的关系
底泥细颗粒含量与重金属含量的关系绘制于图 4中。由图 4可见，底泥中重金属的积累受底泥颗粒级配的影响，底泥的Cu，Zn，Ni含量随底泥细颗粒含量的增加而增加，由于粒度影响底泥的比表面积、孔隙体积以及活性组分，使得底泥细颗粒具有强吸附能力，有利于重金属元素的汇集。同时，底泥粒径越细，所含有机质也越多，对重金属的吸附络合作用也越强。本研究的底泥重金属含量较高，与沿河汽车修理厂等工厂废水的长期污染有关，且本研究底泥中的有机质含量较高，使得重金属元素大量累积。
![]()
图 4 底泥重金属含量与颗粒级配的关系Figure 4. Relationship between particle gradation of sediments and heavy metal2.2 有机质与黏土矿物的关系
为了研究黏土矿物组成与底泥有机质含量的关系，选取文献[12，13]黏粒含量在40%±1%范围内的底泥，其有机质含量与各黏土矿物组成的关系绘制于图 5中，可以发现，对于相同黏粒含量的底泥，不同黏土矿物对有机质含量有不同的影响，蒙脱石与高岭土对有机质的吸附和储存能力较强，且与有机质含量呈现明显的正相关，伊利石与有机质含量呈弱负相关。虽然伊利石的比表面积大于高岭石，但是本研究对比发现高岭石含量高的底泥中有机质含量较伊利石多，其原因可能是黏土矿物对有机质存在选择性的吸附，不同的黏土矿物保存着不同的有机组分，高岭石易于吸附有机质中的—CH2基团，而在底泥中含量较多有机质是胡敏酸，—CH2是其主要官能团，易与高岭石吸附结合。这一现象有待今后积累更多的试验数据，开展进一步的探讨。
![]()
图 5 底泥有机质含量与黏土矿物含量的关系Figure 5. Relationship between organic matter content of sediments and clay mineral contents2.3 底泥各污染物之间的关系
（1）底泥有机质与总氮、总磷的关系
底泥有机质含量与总氮、总磷含量的关系绘制于图 6中。由图 6（a）可以发现底泥总氮含量随有机质含量的增加而增加，由图 6（b）可以看出底泥中总磷含量随有机质含量增加的规律不明显，有机质与总磷含量的相关性较有机质与总氮含量的相关性弱。底泥中的氮素有95%以上存在于有机物质中，因此总氮含量与有机质含量呈显著正相关。
（2）底泥有机质与重金属含量的关系
底泥有机质与重金属含量的关系绘制于图 7中。可以发现不同底泥中的重金属含量差异巨大，某些重金属元素的含量甚至相差100倍以上，本研究底泥的重金属含量明显远大于文献[14，15]底泥，这与重金属污染源有关，本研究底泥河道沿线有不锈钢加工厂、汽修厂等众多污染源，造成底泥中重金属污染严重，文献[14，15]底泥的主要污染源为生活污水，因此文献[14，15]底泥的重金属污染程度较本研究底泥轻。底泥重金属含量随有机质含量的增加而增加，不同文献底泥关系曲线的斜率不同，重金属污染源对曲线斜率的大小影响很大。
（3）底泥总氮、总磷含量与重金属含量的关系
底泥总氮、总磷含量与重金属含量的关系绘制于图 8中。可以发现底泥的重金属含量随底泥总氮、总磷含量的增加而增加。有机质与总氮总磷的同源性，以及有机质对重金属的吸附和络合作用，使得底泥重金属含量与底泥总氮总磷含量同样具有正相关的关系。
![]()
图 8 底泥重金属含量与总氮、总磷含量的关系Figure 8. Relationship between contents of TN/TP and heavy metals in sediments2.4 污染物与底泥界限含水率的关系
（1）有机质与底泥界限含水率的关系
底泥有机质含量与液限、塑限和塑性指数的关系绘制于图 9中，可以发现底泥中液限、塑限及塑性指数随底泥有机质含量的增加而增加，底泥的有机质含量与液塑限及塑性指数之间具有较强的相关性，液塑限、塑性指数与有机质的关系式列于图中。有机物对液限和塑限的影响是通过改变土颗粒结合水膜的厚度来实现的，有机物具有较高的比表面积和较强的持水能力，可吸附在黏土矿物表面，形成较厚的结合水膜，从而提高底泥的液塑限。
![]()
图 9 底泥液塑限及塑性指数与有机质含量的关系Figure 9. Relationship between Atterberg limits and plasticity index of sediments and OM（2）重金属含量与底泥界限含水率的关系
底泥重金属含量与液限、塑限及塑性指数的关系绘制于图 10中。可以发现文献[19~22]底泥的液塑限随着重金属含量的增加而减小。重金属离子对底泥液塑限的影响主要是引起了黏土矿物的聚集和双电层厚度的改变。本研究底泥的液塑限及塑性指数则随着重金属含量的增加而增加，这是因为本研究底泥中有机质含量较高，而文献[19~22]底泥中几乎不含有机质，重金属含量会随着有机质含量的增加而增加，且有机质对液塑限的增加作用大于重金属对液塑限的减小作用。
![]()
图 10 底泥液塑限及塑性指数与重金属含量的关系Figure 10. Relationship between Atterberg limits and plasticity index of sediments and heavy metal content3. 底泥污染物及物理性质相关性分析
对底泥中的污染物与物理性质数据进行相关性分析，为了减少底泥所处环境因素对相关性分析的影响，对底泥污染物和物理性质按区域进行分析，后取其相关系数平均值。底泥污染物与物理性质的相关系数，如表 4所示。有机质、总氮及Cu，Zn，Ni重金属含量与底泥中黏粒含量和粉粒含量的相关性较高，相关系数均大于0.5以上；污染物与黏土矿物相关性不强，相关系数均小于0.5，这是由于黏土矿物在整个底泥颗粒中所占比重较小，影响力有限；有机质含量与各污染物含量之间的相关系数均较高，表明底泥污染性状与有机质含量密切相关；有机质对底泥液限、塑限、塑性指数的相关系数分别为0.915，0.916，0.797，这表明有机质对底泥的物理性质有着重要的影响，其他污染物与底泥物理性质的相关系数均较低，对底泥物理性质的影响较小。
表 4 底泥污染物及物理性质的相关系数Table 4. Correlation coefficients of sediment pollutants and physical properties污染物与底泥颗粒级配 污染物与黏土矿物 污染物与污染物 污染物与底泥物理性质 Clay OM 0.231 Illite OM -0.099 OM TN 0.809 OM wL 0.915 Silt OM 0.524 Kaolinite OM -0.185 OM TP 0.456 OM wP 0.916 Sand OM -0.485 Chlorite OM -0.194 TN TP 0.623 OM IP 0.797 Clay+Silt OM 0.717 Smectite OM 0.020 OM Cu 0.636 TN wL 0.254 Clay TN 0.686 Illite TN -0.249 OM Zn 0.794 TN wP 0.242 Clay TP 0.439 Illite TP -0.356 OM Ni 0.490 TN IP 0.161 Silt TN -0.026 Kaolinite TN -0.216 OM Pb 0.777 TP wL -0.009 Silt TP -0.097 Kaolinite TP -0.269 TN Cu 0.452 TP wP -0.005 Sand TN -0.763 Chlorite TN 0.485 TN Zn 0.603 TP IP -0.033 Sand TP 0.321 Chlorite TP 0.264 TN Ni 0.511 Cu wL -0.342 Clay+Silt TN 0.763 Smectite TN 0.197 TN Pb 0.433 Cu wP 0.300 Clay+Silt TP 0.321 Smectite TP 0.054 TP Cu 0.335 Cu IP -0.350 Clay Cu 0.355 Illite Cu -0.216 TP Zn 0.577 Zn wL -0.331 Clay Zn 0.363 Illite Zn -0.382 TP Ni 0.203 Zn wP -0.317 Clay Ni 0.335 Illite Ni -0.270 TP Pb 0.501 Zn IP 0.275 Clay Pb 0.335 Illite Pb -0.286 Cu Zn 0.655 Pb wL 0.067 Silt Cu 0.572 Kaolinite Cu -0.229 Cu Ni 0.610 Pb wP -0.365 Silt Zn 0.558 Kaolinite Zn -0.329 Cu Pb 0.551 Pb IP 0.112 Silt Ni 0.639 Kaolinite Ni -0.245 Zn Ni 0.539 Silt Pb 0.006 Kaolinite Pb 0.047 Zn Pb 0.729 Sand Cu -0.555 Chlorite Cu 0.258 Ni Pb 0.406 Sand Zn -0.593 Chlorite Zn 0.482 Sand Ni -0.641 Chlorite Ni 0.445 Sand Pb -0.292 Chlorite Pb 0.362 Clay+Silt Cu 0.554 Smectite Cu -0.137 Clay+Silt Zn 0.591 Smectite Zn -0.214 Clay+Silt Ni 0.635 Smectite Ni -0.159 Clay+Silt Pb 0.295 Smectite Pb 0.103 4. 结论
基于福州晋安东区五处河道底泥系列试验研究结果，结合搜集的独立试验数据，进行了底泥物理-矿物成分–污染性状关联性分析，得出4点结论。
（1）在细颗粒含量较高的底泥中，有利于污染物的吸附积累，随着细颗粒含量的增加，污染物含量近似呈线性增加的趋势。而在砂粒含量较高的底泥中，则缺少这种吸附能力，底泥中污染物含量低。
（2）底泥中不同黏土矿物对有机质含量有不同的影响，蒙脱石与高岭土与有机质含量呈现明显的正相关。
（3）底泥中有机质与氮磷营养盐一般具有同源性，同时有机质对重金属具有络合作用，底泥中有机质含量与总氮总磷含量，有机质含量与重金属含量，总氮总磷含量与重金属含量，均具有良好的线性关系。
（4）底泥中的液限、塑限和塑性指数随着底泥有机质含量的增加而增加，相比于有机质，重金属对底泥界限含水率的影响较小。
-
![]()

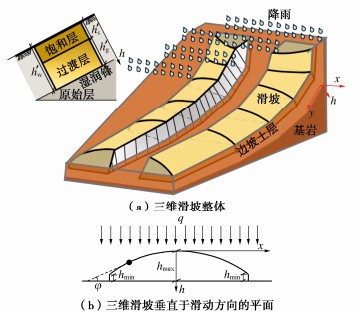

图 1 降雨入渗边坡分层假定下含水率分布
Figure 1. Distribution of water content of slope with assumption of rainfall infiltration stratification
![]()

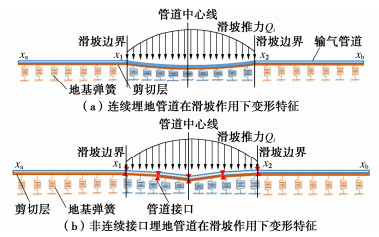

图 4 有、无接口埋地管道在滑坡作用下变形对比
Figure 4. Comparison of deformations of pipeline with and without joints induced by landslide
![]()

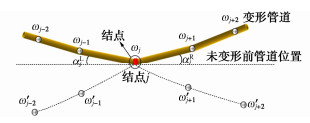

图 6 非连续埋地管道接口示意图
Figure 6. Deformation diagram of discontinuous and buried pipeline joints
![]()

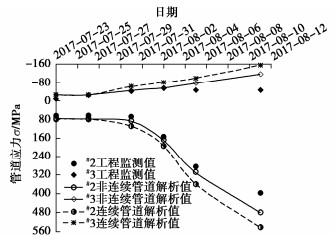

图 7 解析解与实例管道轴向应力对比图
Figure 7. Comparison of axial stresses of pipeline between analytical solution and monitoring data
![]()

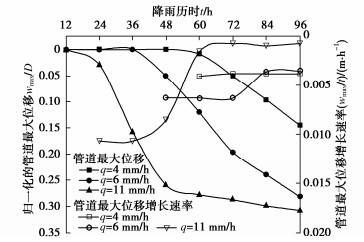

图 8 不同降雨强度下归一化的输气管道最大位移对比图
Figure 8. Comparison of normalized maximum displacement of gas pipeline with different rainfall intensities
![]()

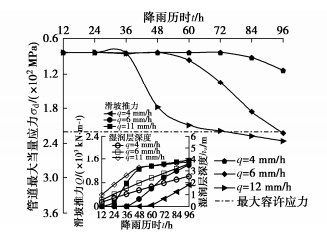

图 9 不同降雨强度下输气管道安全评估
Figure 9. Safety assessment of gas pipeline with different rainfall intensities
表 1 土的基本参数
Table 1 Physical parameters of soil
土体编号 γc/(kN·m-3) γs/(kN·m-3) φ/(°) c/kPa γw/(kN·m-3) ϑc ϑs φb/(°) G F Sf/m Ks/(cm·s-1) Es1/MPa ν1 Es2/MPa ν2 实例 18 22.3 25 5.1 9.8 0.2 0.35 2 0.8712 -0.3 5 4.33×10-5 82 0.30 2000 0.28 参数分析 17.8 21.9 7.6 16 9.8 0.2 0.30 2 0.8712 -0.3 10 4.61×10-5 28 0.27 250 0.25 注：φ，c分别为滑坡体内原始层内摩擦角和黏聚力；G，F为过渡层在湿润层中占比，即式(3)中系数，取值参照彭振阳等[4]对于积水深度为0条件下的取值；Sf为下层土体作用于饱和层基质吸力势，取边坡基岩以上土体厚度；Es1和ν1为滑体内土体弹性模量和泊松比，滑体内范围为式(24)中[x1, x2]滑体范围内；Es2和ν2为滑体外土体弹性模量和泊松比，滑体外范围为式(24)中[xa, x1]和[x2, xb]。
下载: 导出CSV
表 2 管道的基本参数
Table 2 Physical and geometrical parameters of pipeline
管道编号 材料类型 接口转动刚度/(kN·m·rad-1) 弹性模量/GPa 泊松比 外径/mm 厚度/mm 输送压力/MPa 接口数量m 总长/m 滑坡体内长度/m 滑坡体两侧长度/m 实例 X60钢管 2.47×104 210 0.3 475 7.9 2 9 300 100 100 参数分析 L245钢管 4×104 210 0.3 1000 20 4 10 66 22 22
下载: 导出CSV
-
[1] 郜泽郑. 镇江地区降雨诱发滑坡机制与降雨阈值研究[D]. 南京: 南京大学, 2019. GAO Ze-zheng. Study on the Mechanism and Rainfall Threshold of Rainfall-Induced- Landslide in Zhenjiang Area[D]. Nanjing: Nanjing University, 2019. (in Chinese)
[2] GREEN W H, AMPT G A. Studies on soil physics: 1. Flow of air and water through soils[J]. Journal of Agricultural Science, 1911, 4(1): 1–24. doi: 10.1017/S0021859600001441
[3] BODMAN G B, COLMAN E A. Moisture and energy conditions during downward entry of water into soils[J]. Soil Science Society of America Journal, 1944, 8(1): 116–122.
[4] 彭振阳, 黄介生, 伍靖伟, 等. 基于分层假设的Green-Ampt模型改进[J]. 水科学进展, 2012, 23(1): 59–66. https://www.cnki.com.cn/Article/CJFDTOTAL-SKXJ201201008.htm PENG Zhen-yang, HUANG Jie-sheng, WU Jing-wei, et al. Modification of Green-Ampt model based on the stratification hypothesis[J]. Advances in Water Science, 2012, 23(1): 59–66. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-SKXJ201201008.htm
[5] YAO W M, LI C D, ZHAN H B, et al. Time-dependent slope stability during intense rainfall with stratified soil water content[J]. Bulletin of Engineering Geology and the Environment, 2019, 78(7): 4805–4819.
[6] MEIN R G, LARSON C L. Modeling infiltration during a steady rain[J]. Water Resources Research, 1973, 9(2): 384–394.
[7] 张杰, 韩同春, 豆红强, 等. 基于分层假定入渗模型的边坡安全性分析[J]. 中南大学学报(自然科学版), 2014, 45(9): 3211–3218. https://www.cnki.com.cn/Article/CJFDTOTAL-ZNGD201409037.htm ZHANG Jie, HAN Tong-chun, DOU Hong-qiang, et al. Analysis slope safety based on infiltration model based on stratified assumption[J]. Journal of Central South University (Science and Technology), 2014, 45(9): 3211–3218. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-ZNGD201409037.htm
[8] 苏永华, 李诚诚. 强降雨下基于Green-Ampt模型的边坡稳定性分析[J]. 岩土力学, 2020, 41(2): 389–398. https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX202002005.htm SU Yong-hua, LI Cheng-cheng. Stability analysis of slope based on Green-Ampt model under heavy rainfall[J]. Rock and Soil Mechanics, 2020, 41(2): 389–398. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX202002005.htm
[9] SARVANIS G C, KARAMANOS S A. Analytical model for the strain analysis of continuous buried pipelines in geohazard areas[J]. Engineering Structures, 2017, 152(8): 57–69.
[10] 张家铭, 尚玉杰, 王荣有, 等. 基于Pasternak双参数模型的滑坡段埋地管道受力分析方法[J]. 中南大学学报(自然科学版), 2020, 51(5): 1328–1336. ZHANG Jia-ming, SHANG Yu-jie, WANG Rong-you, et al. Force analysis method of buried pipeline in landslide section based on Pasternak double-parameter model[J]. Journal of Central South University (Science and Technology), 2020, 51(5): 1328–1336. (in Chinese)
[11] ZHANG L, ZHAO X, YAN X, et al. A semi-analytical method of stress-strain analysis of buried steel pipelines under submarine landslides[J]. Applied Ocean Research, 2016, 59(5): 38–52.
[12] VASSEGHI A, HAGHSHENAS E, SOROUSHIAN A, et al. Failure analysis of a natural gas pipeline subjected to landslide[J]. Engineering Failure Analysis, 2021, 119(1): 105009.
[13] MA H Q, HE B X, LUO X M, et al. Investigation on strain characteristic of buried natural gas pipeline under longitudinal landslide debris flow[J]. Journal of Natural Gas Science and Engineering, 2021, 86: 103708.
[14] JAHROMI H F, JAFARZADEH F, ZAKARIA M S. Experimental study of burial depth effect on embedded pipe deformations in sandy slopes under dynamic landsliding[J]. Soil Dynamics and Earthquake Engineering, 2018, 114(6): 281–297.
[15] 李大勇, 龚晓南. 软土地基深基坑工程邻近柔性接口地下管线的性状分析[J]. 土木工程学报, 2003, 36(2): 77–80. https://www.cnki.com.cn/Article/CJFDTOTAL-TMGC200302014.htm LI Da-yong GONG Xiao-nan. Response of jointed ductile pipeline to deep excavation in soft soil[J]. China Civil Engineering Journal, 2003, 36(2): 77–80. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-TMGC200302014.htm
[16] 史江伟, 范燕波, 裴伟伟, 等. 盾构下穿非连续管线变形特性及预测方法研究[J]. 岩土力学, 2021, 42(1): 143–150. https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX202101016.htm SHI Jiang-wei, FAN Yan-bo, PEI Wei-wei, et al. An investigation of deformation mechanisms of jointed pipelines due to underneath tunnel excavation[J]. Rock and Soil Mechanics, 2021, 42(1): 143–150. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTLX202101016.htm
[17] KLAR A, MARSHALL A M, SOGA K, et al. Tunneling effects on jointed pipelines[J]. Canadian Geotechnical Journal, 2008, 45(1): 131–139.
[18] 林存刚, 黄茂松. 基于Pasternak地基的盾构隧道开挖非连续地下管线的挠曲[J]. 岩土工程学报, 2019, 41(7): 1200–1207. https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC201907004.htm LIN Cun-gang, HUANG Mao-song. Deflections of discontinuous buried pipelines induced by shield tunnelling based on Pasternak foundation[J]. Chinese Journal of Geotechnical Engineering, 2019, 41(7): 1200–1207. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC201907004.htm
[19] FREDLUND D G, MORGENSTERN N R, WIDGER R A. The shear strength of unsaturated soils[J]. Canadian Geotechnical Journal, 1978, 15(3): 313–321.
[20] 岩土工程勘察规范: GB50021—2001[S]. 2009. Code for Investigation of Geotechnical Engineering: GB50021—2001[S]. 2009. (in Chinese)
[21] PASTERNAK P L. Fundamentals of a New Method of Analyzing Structures on an Elastic Foundation by Means of Two Foundation Constants[M]. 2nd ed. Moscow: Gosudarstvennoe Izdatelstro Liberaturi po Stroitelstvui Arkhitekture, 1954: 55–103.
[22] VLASOV V Z, LEONTIEV U N. Beams, Plates and Shells on Elastic Foundation[M]. Moskva: Gosudarstvennoe Izdaterstvo Fiziko-Matematicheskoi Literatury, 1960: 112–170.
[23] YAO W J, YIN W X, CHEN J, et al. Numerical simulation of a super-long pile group under both vertical and lateral loads[J]. Advances in Structural Engineering, 2010, 13(6): 1139–1151.
[24] 王磊, 李家宝. 结构分析的有限差分法[M]. 北京: 人民交通出版社, 1982: 4–11. WANG Lei, LI Jia-bao. Finite Difference Method in Structural Analysis[M]. Beijing: China Communications Press, 1982: 4–11. (in Chinese)
[25] 张航. 管道滑坡应力分析及监测技术研究[D]. 北京: 中国石油大学, 2019. ZHANG Hang. Study on Stress Analysis and Monitoring Technology of Pipeline Landslide[D]. Beijing: China University of Petroleum, 2019. (in Chinese)
[26] 输气管道工程设计规范: GB50251—2015[S]. 2015. Code for Design of Transmission Pipeline Engineering: GB50251—2015[S]. 2015. (in Chinese)
[27] 管线钢管规范: API SPEC 5L—2018[S]. 2018. Specification for Line Pipe: API SPEC 5L—2018[S]. Beijing: 2018. (in Chinese)
-
