加固范围对软土浅埋超大直径盾构掘进地表沉降的影响

黄昌富; 龙文; 宋棋龙; 李栋; 苏栋; 陈湘生

doi:10.11779/CJGE2021S2018

加固范围对软土浅埋超大直径盾构掘进地表沉降的影响 English Version

黄昌富^1,,
龙文²,
宋棋龙³,
李栋⁴,
苏栋^{3, 5, ,},
陈湘生^{3, 5}

1.
中铁十五局集团有限公司,上海　200070
2.
珠海大横琴城市新中心发展有限公司,广东　珠海　519030
3.
深圳大学土木与交通工程学院,广东　深圳　518060
4.
珠海市规划设计研究院,广东　珠海　519000
5.
滨海城市韧性基础设施教育部重点实验室（深圳大学）,广东　深圳　518060

基金项目:

国家自然科学基金项目 51938008

国家自然科学基金项目 52090081

中铁十五局科研项目 CR15CG-ZH-HQMZSD-2021-00001（KJ）

详细信息

作者简介:
黄昌富(1971— ),男,正高级工程师,博士,主要从事隧道与地下工程、地下空间灾害治理等方面的研究。E-mail：hcf1971@126.com

通讯作者:
苏栋, E-mail: sudong@szu.edu.cn

中图分类号: TU43;U455
计量
- 文章访问数: 184
- HTML全文浏览量: 29
- PDF下载量: 92
出版历程
- 收稿日期: 2021-08-17
- 网络出版日期: 2022-12-05
- 刊出日期: 2021-10-31

Influence of reinforcement range on ground settlement of shallow-buried super-large-diameter shield tunneling in soft soils

1.
China Railway 15 Bureau Group CO., Ltd., Shanghai 201306, China
2.
Zhuhai Da Hengqin City New Center Development Co., Ltd., Zhuhai 519030, China
3.
College of Civil and Transportation Engineering, Shenzhen University, Shenzhen 518060, China
4.
Zhuhai Institute of Urban Planning & Design, Zhuhai 519000, China
5.
Key Laboratory for Resilient Infrastructures of Coastal Cities (MOE), Shenzhen University, Shenzhen 518060, China

摘要

摘要: 盾构法是软土地区地下隧道开挖的主要施工方法,但软土浅埋超大直径盾构掘进对地表沉降的影响有待进一步研究。以珠海横琴杧洲隧道工程为背景,利用有限元软件开展了加固范围对软土浅埋超大直径盾构掘进地表沉降影响的研究。结果表明：当t=0.00D时,地表最大沉降约50 mm,当t=0.20D时,地表最大沉降约8 mm,相比t=0.00D最大沉降减小约84%,软土地层经加固处理后可有效减少隧道开挖对地表沉降的影响；同时着重分析了盾构隧道不同施工阶段的横向地表沉降变化规律,其中盾构机通过监测横断面期间对地表扰动程度最大,累计沉降占比约50%~60%。
- 软土地层 /
- 加固范围 /
- 超大直径盾构 /
- 浅埋 /
- 地表沉降
Abstract: The shield method is the main construction method for the excavation of underground tunnels in soft soil areas, but the impact of shallow-buried super-large-diameter shield tunneling in soft soils on ground settlement needs to be further studied. Based on the case of Weizhou Tunnel in Hengqin of Zhuhai the influence of the reinforcement range on the surface settlement of shallow-buried super-large diameter shield tunneling in soft soils is studied by using the finite element software. The results show that when t=0.00D, the maximum surface settlement is about 50 mm, when t=0.20D, the maximum surface settlement is about 8 mm, which is about 84% less than the maximum settlement at t=0.00D%, and the soft soil layer can effectively reduce the impact of tunnel excavation on surface settlement after reinforcement. Meanwhile, the law of lateral surface settlement changes during the different construction stages of shield tunnels is analyzed, and the shield tunneling machine disturbs the ground surface during the monitoring of the cross section. The degree is the largest, and the cumulative subsidence accounts for about 50% to 60%.
- soft soil layer /
- reinforcement range /
- super-large-diameter shield tunnel /
- shallow embedment /
- surface settlement

HTML全文

0.   引言

土的渗透特性是土重要的工程性质之一,影响着土木工程的施工。目前无黏性土渗透特性的试验研究,多是采用竖向圆柱体模型槽进行,试验中土体受到的水流的作用方向是由下至上的竖直方向,而对于土体承受水平向渗流时土体渗透特性的研究不多^[1],渗流方向对土体渗流变形特性的研究还尚未给予足够重视。对土渗流的研究表明,实际施工中渗流的优势方向往往是水平方向,通常土体水平向的渗透性大于竖向,而抵抗水平向渗透破坏的能力低于抵抗竖向渗透破坏的能力^[2-6]。

本文针对粉砂竖向和水平向渗透特性研究存有的不足,利用自主设计的实验装置,对粉砂开展竖向和水平向渗流试验,对比分析了两种不同方向渗流场下粉砂的渗透特性。基于室内模拟试验,建立三维离散元与计算流体力学耦合的细观力学模型,对粉砂在竖向和水平向的渗流情况进行分析和计算。通过数值计算结果,对竖向和水平向渗流作用下的粉砂内部接触力、渗流速度及流场的分布规律进行细观分析,将数值模拟与室内试验的结果进行分析、比较。

1.   不同渗流方向下粉砂渗透变形室内试验模拟

1.1   试验仪器和方法

（1）试验仪器

粉砂的竖向渗透变形试验借助实验室自主设计的圆柱形渗流试验仪进行,该装置示意图如图1所示。粉砂水平向渗流渗透变形特性的研究是在自主设计的水平渗流试验装置中进行的,见图2。模型由进水系统,装样区及排水系统3个主要部分组成。进水系统可以通过对进水水头高度的调节自由选择水头加载高度。

图 1 圆柱形渗流试验仪示意图

Figure 1. Schematic diagram of instrument for cylindrical seepage tests

下载: 全尺寸图片幻灯片

图 2 粉砂水平向渗流试验研究模型示意图

Figure 2. Schematic of model for horizontal seepage tests

下载: 全尺寸图片幻灯片

（2）试验方法及步骤

粉砂烘干并分层装样。称样烘干24 g取出装样,每10 cm分为一层进行装样；排气饱和。装样完成,分次提升水箱供水高度对试验土样进行饱和,最后一次使水头抬升至与试样顶端齐平,静置24 h；逐级调整水头进行试验。逐级抬升水头高度,对测压管水头高度读数并记录,同时量测渗流量大小,记录试验进程中的渗流现象,直至该级渗流稳定,转入下一级水头；当试验过程中,流量忽然增大,并出现明显的渗流通道,可以认定为试样发生渗透破坏,不再继续加大水头高度,试验完成。

1.2   粉砂竖向和水平向渗流试验结果分析

对粉砂在竖向渗流下的渗透流速受水力梯度影响下的变化规律进行研究,得到渗流速度随水力梯度变化的关系曲线,如图3所示。对粉砂在水平向渗流作用下的临界水力梯度进行研究,结果如图4所示。

图 3 竖向渗流下渗流速度随水力梯度变化曲线

Figure 3. Relationship between seepage velocity and vertical hydraulic gradient

下载: 全尺寸图片幻灯片

图 4 水平向渗流下渗流速度随水力梯度变化曲线

Figure 4. Relationship between seepage velocity and critical hydraulic gradient

下载: 全尺寸图片幻灯片

由图3得到,在水力梯度 $i$ $i$ <0.787时,渗流速度随水力梯度呈近似线性的变化,此时土样处于渗流稳定阶段；当水力梯度为1.1时,渗流速度忽然增大,粉砂颗粒流失量也徒增,此时土体发生渗透变形。图4粉砂在水平向渗流下的变化规律显示：水力梯度小于0.45时,粉砂土渗透流速随着水力梯度的增大呈线性增长,水流清澈,粉砂流出较少。当水力梯度增至0.52时,试样整体的流速瞬间增大,粉砂流出量明显增多且呈持续流失状态,此时粉砂土样内部颗粒运移不再规律,试样开始发生渗透破坏。

表1给出粉砂在两种渗流方向下的渗透系数、临界坡降与破坏坡降。粉砂在竖向渗流时的临界水力梯度为0.787,破坏水力梯度为1.10；而水平向渗流中,所能承受的临界水力梯度为0.45。在影响因素诸如种类、级配、密度、孔隙大小等相同的前提下,粉砂竖向渗流的临界水力梯度比水平向高出近44%。由于土体在受到水平向渗流时,平均渗透系数取决于最透水土层的厚度和渗透性；而对于竖向渗流,其平均渗透系数取决于最不透水土层的渗透性。加之,竖向渗流中重力作用与渗流方向一致,会产生对土层的压密作用,使得该渗流方向下的渗透系数小于水平向,而土体能够承受的水头高于水平向的渗流。

表 1 不同渗流方向下粉砂渗透系数、临界坡降和破坏坡降

Table 1. Datat of permeability coeffieient of silt, critical slope and failure slope under different seepage directions

渗流方向渗透系数/(10^-4 cm·s^-1) 临界水力梯度破坏水力梯度

竖向 6.13 0.787 1.10
水平 6.25 0.450 0.52

下载: 导出CSV
| 显示表格

2.   不同渗流方向下粉砂渗透变形颗粒流模拟

对于固相颗粒,通过求解运动和动量方程模拟颗粒运动,采用离散元的颗粒流理论进行模拟；对于液相介质,采用均一化流体计算技术模拟其在孔隙中的运动,也就是通过求解平均Navier-Stokes方程模拟孔隙中流体的运动^[7-9]。

2.1   数值模型

对粉砂土不同向渗流形态的模拟中,边界条件的界定也略有不同。竖向渗流下,颗粒周边的边界为固壁边界条件,上下为压力边界条件。水平向渗流下,模型的前后和上下边界为固壁边界条件,左右设置为压力边界条件和自由边界条件。生成的土体模型如图5所示。

图 5 PFC^3D颗粒模型及网格划分示意图

Figure 5. PFC^3D particle model and mesh generation

下载: 全尺寸图片幻灯片

对于竖向的渗流,按照试验中模型,上覆为自由边界,没有压重。对于水平向的渗流,试样在重力和浮力作用下保持平衡,当作用渗流力后,土中小颗粒将从模型右侧流出,因此在试样右侧设置了相互交叉垂直的线墙,如图6所示。

图 6 线墙示意图

Figure 6. Schematic of line wall

下载: 全尺寸图片幻灯片

2.2   数值计算流程

采用PFC^3D对流固耦合问题进行计算流程如图7所示。

图 7 PFC^3D流固耦合计算流程示意图

Figure 7. Flow chart of PFC^3D flow-solid coupling calculation

下载: 全尺寸图片幻灯片

2.3   数值模拟结果

（1）粉砂土竖向和水平向渗流下渗透变形情况

a）粉砂竖向渗流下的渗透变形情况

图8给出了粉砂在竖向渗流作用下,土样随水力梯度的变化情况。

图 8 竖向渗流下粉砂土随水力梯度变化情况

Figure 8. Variation of silty sand with gradient under vertical seepage

下载: 全尺寸图片幻灯片

水力梯度从0.1,0.2,0.3,...,逐级增加,水力梯度施加至0.7时,粉砂几乎无变化；当水力梯度增至0.8时,土样出现从底部被整体抬升的趋势,发生少量细小颗粒流失的现象；水力梯度继续增至1.0时,土体发生了整体的抬升,土体表面颗粒簇发生整体迁移的现象。模拟结果表明,试样的临界水力梯度在0.8左右。

b）粉砂水平向渗流下的渗透变形情况

粉砂土的水平向渗流中水力梯度也是由0.1,0.2,0.3依次逐级抬升,图9给出了粉砂土在水平向渗流下试样随水力梯度变化的情况。

图 9 水平向渗流下粉砂土随水力梯度变化情况

Figure 9. Variation of silt with gradient under horizontal seepage

下载: 全尺寸图片幻灯片

从图9中可以看出,当水力梯度增至0.3时,试样底部细小颗粒也开始发生迁移,水力梯度继续增大至0.4,此时试样发生颗粒成团的流失,土体发生了渗透变形。水力梯度加载至0.5时,土体颗粒发生了更加显著的整体性渗流破坏。根据模拟结果,得到粉砂土水平向渗流的临界水力梯度在0.4左右。

（2）粉砂土竖向和水平向渗流下配位数变化情况分析

土体的配位数表示了颗粒间的接触数,是表达土颗粒间接触情况的参数之一,总配位数是颗粒与颗粒之间以及颗粒与墙之间的平均接触数,反映出试样的压密程度；力学配位数为颗粒与颗粒之间接触数大于2时的颗粒接触数,反映额土骨架的压密程度。图10,11给出了粉砂土在竖向和水平向渗流作用下,配位数随水力梯度的变化情况。

图 10 竖向渗流下粉砂配位数随水力梯度变化

Figure 10. Variation of coordination number with gradient under vertical seepage

下载: 全尺寸图片幻灯片

图 11 水平向渗流粉砂配位数随水力梯度变化

Figure 11. Variation of coordination number with gradient under horizontal seepage

下载: 全尺寸图片幻灯片

图10,11可以看出,当竖向渗流的水力梯度为0.8,水平向渗流水力梯度为0.4时,土体的两个配位数都发生迅速的下降,说明此时的土体状态发生了较大的变化,即渗透变形发生。图中,总配位数和力学配位数都在随着水力梯度的增大而不断降低,总的配位数较力学配位数下降更快速,幅度也更大。这是由于水力梯度增大,颗粒发生了移动,颗粒的接触数减小,但在水力梯度增加至土体渗透变形前的整个过程中,总配位数下降幅度明显大于力学配位数,说明发生移动的多为小颗粒,小颗粒的运移使土体中接触数减少,随之小颗粒填充至骨架颗粒孔隙间,与大颗粒发生接触,保持了力学配位数的大小。

3.   结论

（1）粉砂在水平向能承受的渗流破坏作用一般低于竖向渗流。

（2）数值模拟结果与模拟试验过程中粉砂的渗流变化过程相符,数值方法所测得的临界水力梯度与试验测得的结果亦较为吻合。

（3）竖向和水平向渗流下,粉砂的总配位数和力学配位数均随着水力梯度的抬升而衰减,当土体发生渗透破坏,土体配位数出现迅速降低。

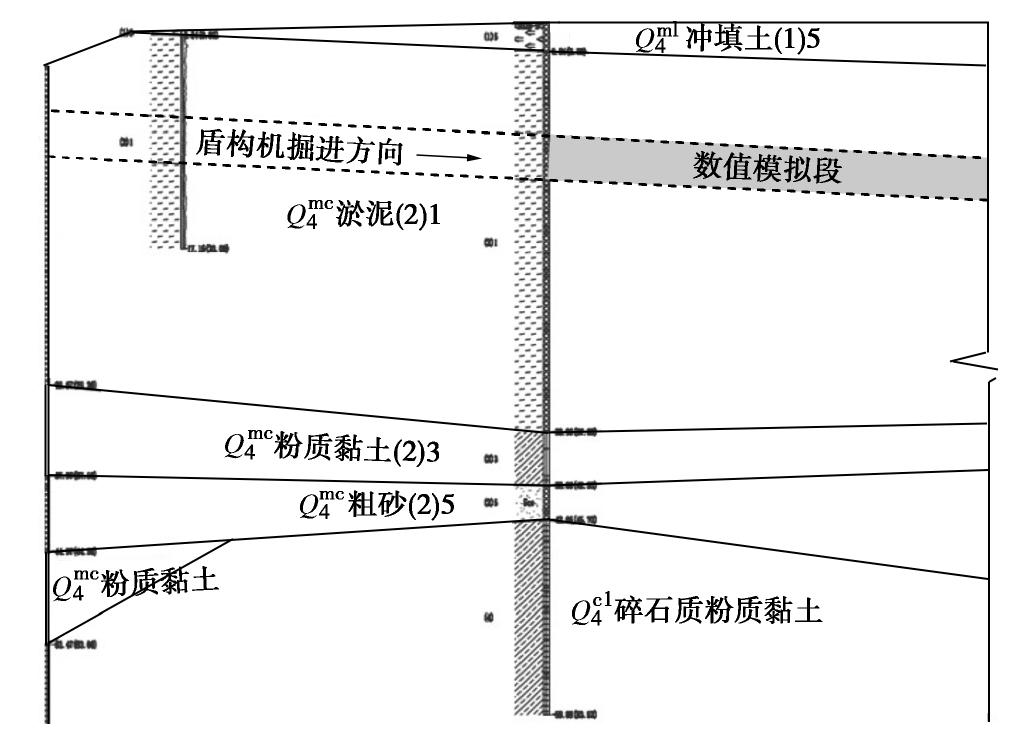

图 1 地质剖面图

Figure 1. Geological profile

下载: 全尺寸图片幻灯片

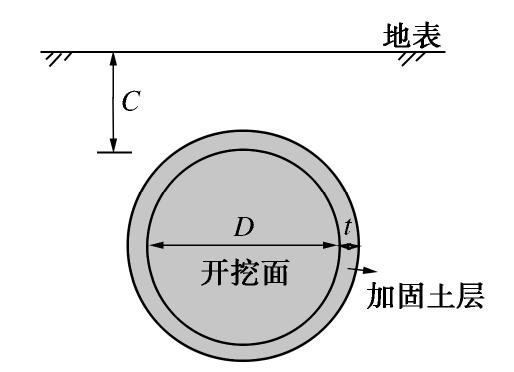

图 2 地层加固示意图

Figure 2. Schematic diagram of ground reinforcement

下载: 全尺寸图片幻灯片

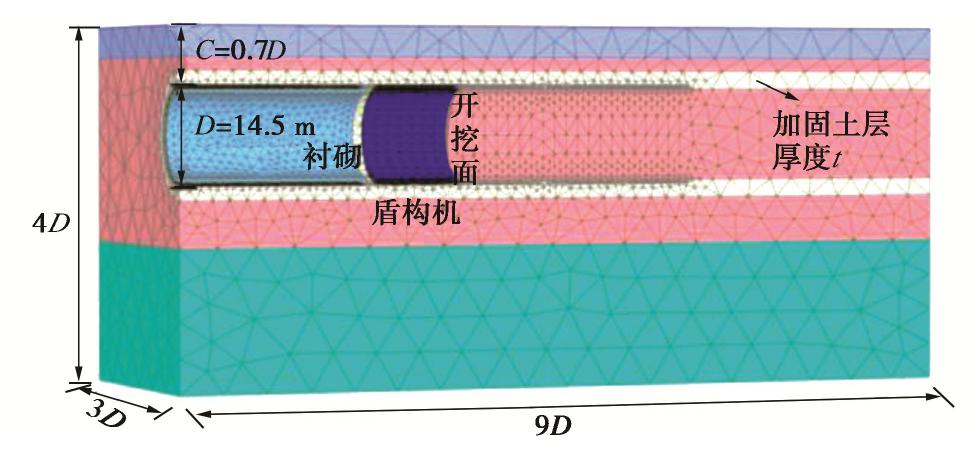

图 3 三维计算模型

Figure 3. Three-dimensional model

下载: 全尺寸图片幻灯片

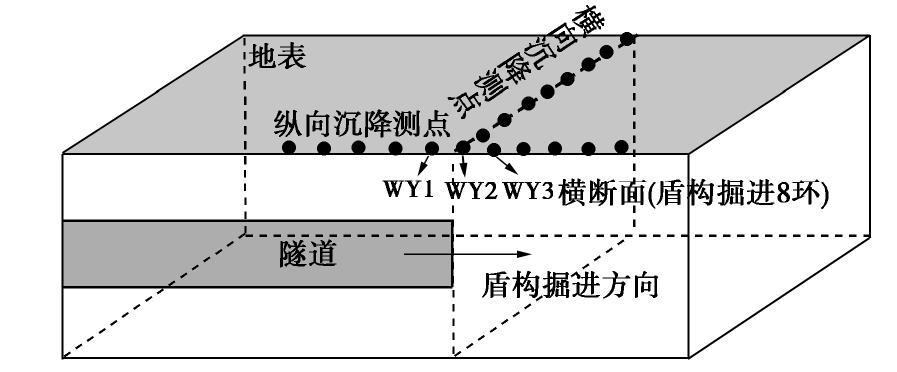

图 4 测点布置图

Figure 4. Layout of measuring points

下载: 全尺寸图片幻灯片

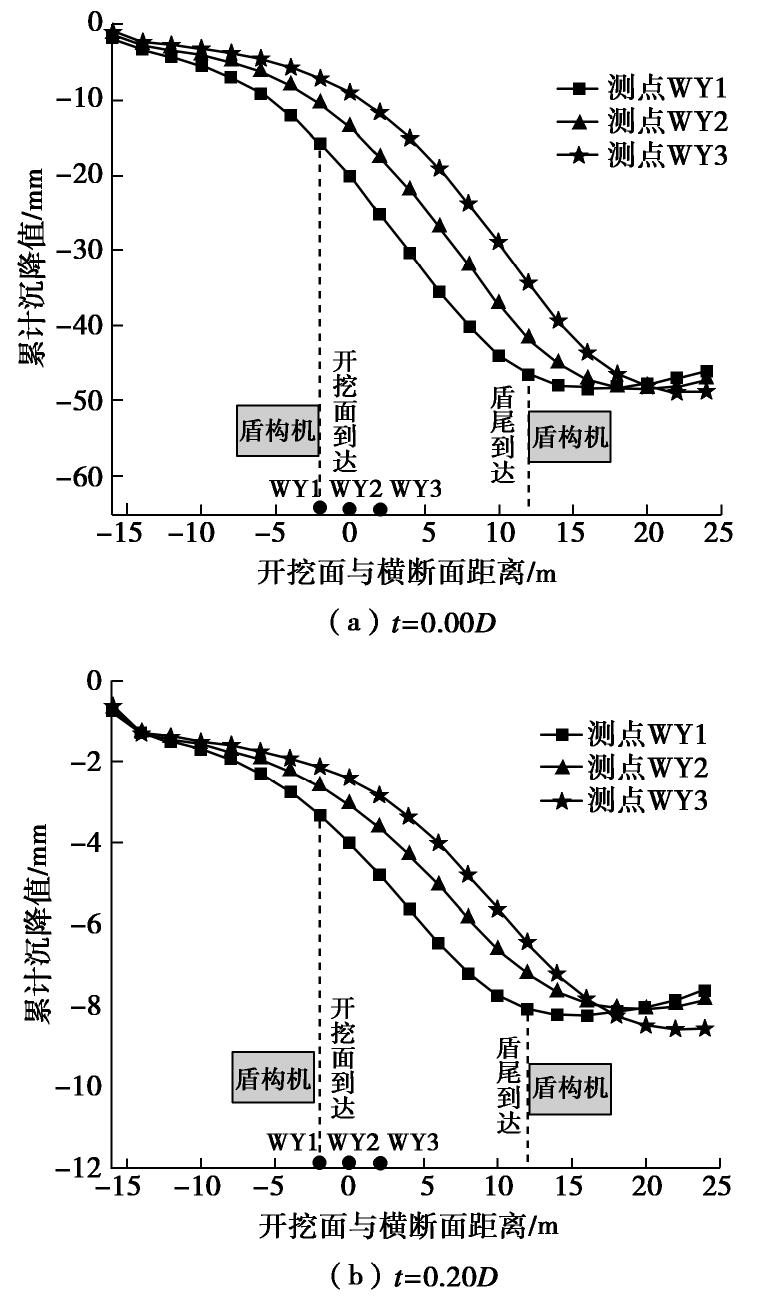

图 5 纵向测点沉降时程曲线

Figure 5. Time-history curves of settlement of longitudinal measuring points

下载: 全尺寸图片幻灯片

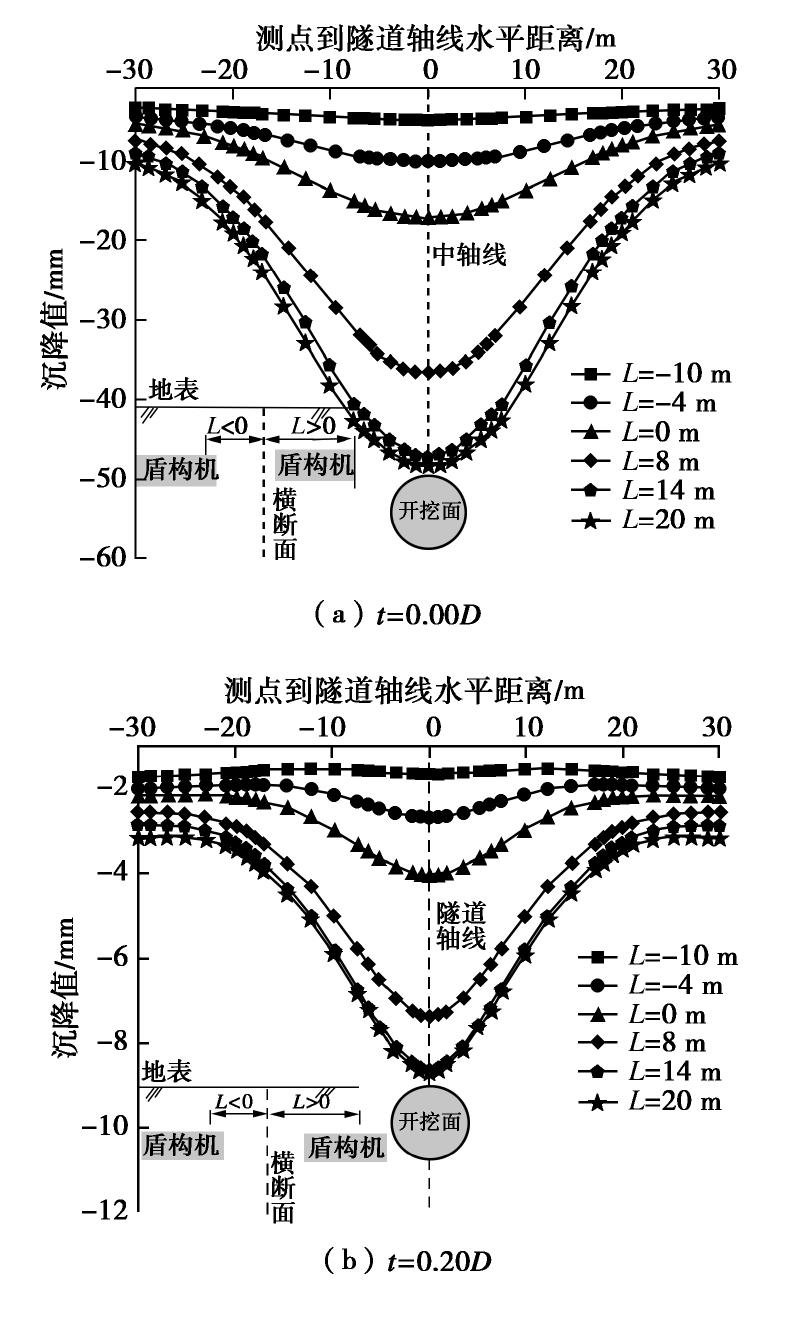

图 6 横断面地表沉降时程曲线

Figure 6. Time-history curves of cross-section surface settlement

下载: 全尺寸图片幻灯片

表 1 土层参数表

Table 1 Soil parameters

参数	单位	冲填土	淤泥	粉质黏土
厚度	m	5	25	15
c	kPa	14	13.1	30.3
φ	(°)	15.3	13.3	15.1
K₀	—	0.50	0.72	0.43
m	—	0.80	0.80	0.75
E_S1-2	MPa	1.77	2.01	4.75
$E_{oed}^{ref}$ $E_{oed}^{ref}$	MPa	1.68	1.91	3.90
$E_{50}^{ref}$ $E_{50}^{ref}$	MPa	2.02	2.29	4.41
$E_{ur}^{ref}$ $E_{ur}^{ref}$	MPa	14.14	16.03	22.05
$G_{0}^{ref}$ $G_{0}^{ref}$	MPa	35.4	40.1	55.13

下载: 导出CSV

表 2 地表累计沉降量及占比

Table 2 Cumulative surface settlement and its proportion

掘进阶段	第一阶段	第二阶段	第三阶段	第四阶段
t=0.00D沉降/mm	4.9	12.3	29.9	1.2
占比/%	10.1	25.5	61.9	2.5
t=0.20D沉降/mm	1.7	2.3	4.6	0.1
占比/%	19.5	26.4	52.9	1.2

下载: 导出CSV
