Numerical simulation of shear strength of rock-soil mixtures by using PFC2D
-
摘要: 广泛应用于高填方工程中的土石混合料,具有显著的非均质、非连续特征,工程特性不仅取决于土和石本身的力学性质,也与土石相对比例、粒组组成等因素密切相关。结合PFC2D离散元数值模拟,分析不同开缝宽度下缺失中间粒径土石混合料的抗剪强度变化规律,深入探讨缺失中间粒径土石混合料骨架结构的力传递路径、强度形成机理及混合料变形破坏机制,结果表明：上下剪切盒之间开缝宽度对其抗剪强度有重要影响,土石混合料的峰值强度随开缝宽度的增加而降低,抗剪强度-水平位移曲线表现为应变软化；开缝宽度对土石混合料骨架构成也有重要影响,开缝越大,构成骨架的颗粒数目就越少,骨架颗粒分布范围也越小,剪切带越靠近上剪切盒；不同开缝宽度情况下,尽管剪切带分布不同,骨架上颗粒法向接触力分布基本上是均匀的,说明骨架上各个颗粒受力是相对均匀的,骨架颗粒受力与开缝宽度并无明显关系；不同的开缝宽度下,剪切面在各剪切阶段均不是一个平面,随着水平剪切位移的增加,土骨架上的接触力链和剪切带分布也不断发生变化,试样内部受力极不均匀；试样内部脱空现象除与土石混合料骨架组成、颗粒摩擦系数及级配有关外,开缝宽度对其也有重要影响,开缝越宽,剪切过程中试样的脱空现象就越明显。Abstract: The soil-rock mixture widely used in high-fill projects is characterized by significant heterogeneity and discontinuity. The engineering characteristics of the mixture depend on the mechanical properties of soil and stone and closely relate to the relative proportion of earth and stone, particle composition and other factors. Based on the PFC2D discrete element numerical simulation, the change rules of shear strength of the soil-rock mixture with missing intermediate particle size under different opening widths are analyzed, and the force transfer path, strength formation mechanism and deformation and failure mechanism of the mixture skeleton structure with missing intermediate particle size are deeply disscussed. The results show that the width of the opening between the upper and lower shear boxes has an important influence on the shear strength. The peak strength of the earth-rock mixture decreases with the increase of the opening width, and the shear strength-horizontal displacement curve shows strain softening. The opening width also has a significant influence on the skeleton composition of the earth-rock mixture. The larger the opening is, the less the number of the skeleton particles is, the larger the distribution range of skeleton particles is, the closer the shear band is to the upper shear box. Although the distribution of shear band is different under different opening widths, the distribution of normal contact force of particles on the skeleton is basically uniform, which shows that the stress of particles on the skeleton is relatively uniform, and there is no obvious relationship between the stress of particles on the skeleton and the opening width. Under different opening widths, the shear plane is not a plane at each shear stage. With the increase of horizontal shear displacement, the distribution of contact force chain and shear band on the skeleton also changes constantly, and the stress inside the samples is extremely uneven. The phenomenon of void inside the samples is related to the skeleton composition, friction coefficient of particles and gradation of the earth-rock mixture, and the opening width also has an important influence on them. The wider the opening, the more obvious the void phenomenon of the sample during the shear process.
-
Keywords:
- high fill /
- soil-rock mixture /
- shear strength /
- influencing factor
-
0. 引言
振杆密实法是一种新兴的可液化地基与黄土地基处理方法,该法通过振动杆在沉杆过程中与土体发生共振,土体吸收振动能量并进一步密实[1-2]。Chow[3]、程远等[4]分别介绍了振杆密实法在美国、中国等地可液化地基中的应用,该方法无需填料,施工简便,取得了显著效果。已有研究表明,振杆密实法的处理效果与施工参数密切相关。Massarsch等[5]应用谱分析原理求得振杆-土的共振频率以低频为主（≤20 Hz）,不同土性之间略有差异；程远等[6]研究发现粉土地基的最佳振动频率为17 Hz。Brown等[7]、Wallays等[8]基于静力触探、地表沉降测量等原位测试方法对不同振杆形状的处理效果进行了对比,发现十字杆的处理效果最好,Y字杆次之,Terra杆最差。Janes[9]建议采用振杆密实法进行地基处理时需要进行不同振点间距现场试验以确定合适间距。Massarsch等[10]研究表明大间距长留振的处理效果不如小间距短留振。
上述研究成果主要应用于可液化地基,振杆密实法在湿陷性黄土地基中采用上述施工参数是否适用仍不明确。本文利用自主研发的振杆密实施工设备在湿陷性黄土地基的应用开展现场试验研究,探究了振动频率、喷气压力、钻头形式、振点间距对施工效率和处理效果的影响。研究成果可为振杆密实法在湿陷性黄土地基中的进一步应用提供技术参考。
1. 试验方案与场地工程概况
1.1 试验设备
采用自主研发的适用于黄土地基的智能化振杆密实施工设备进行现场试验,该设备主要包括①振动系统；②喷气系统；③智能化控制系统；④附属机构系统4部分组成[2]。施工设备详细参数见表1。
表 1 施工设备主要参数Table 1. Main parameters of construction equipments电机功率/kW 激振力/kN 喷气压力/MPa 可调频率/Hz 深度/m 振杆直径/m 90 530 0.5~1.2 0~30 ≤15 0.7 1.2 试验方案
振杆密实法的处理效果受施工设备、土层参数和施工工艺共同影响,其施工参数主要有：振动频率、钻头形式、喷气压力、振点间距。基于此,在试验场地内开展振杆密实单点试验和群点试验：
（1）单点试验：通过试振不同的振动频率和组合钻头形式对湿陷性黄土地基进行处理,对比施工效率和振孔尺寸,寻找最优施工参数,为群点试验提供参考。
（2）群点试验：在单点试验的基础上,选取一定的振动参数对区域进行集中处理,群点试验由27个单点组成,呈正三角形布置。通过改变不同的喷气压力与振点间距,探究其对加固效果的影响,群点试验处理7 d后进行静力触探试验,测试地基承载力变化,静力触探试验每个振区测3个点,分别为振点中心,两点之间,三点形心。
1.3 场地工程概况
本次试验场地位于中兰客专靖远县高铁站场坪区附近,场地内地层岩性主要为第四系全新统冲洪积层（Q4al+pl）砂质黄土,含水率为7.2%～11.5%,孔隙比0.975～1.121,干密度为1.27～1.36 g/cm3,具自重湿陷性,湿陷系数δs=0.010～0.087,自重湿陷系数δzs=0.005～0.024,湿陷性土层厚21～37.3 m,需对其进行地基处理,设计处理深度为8 m。
2. 振杆密实法施工参数分析
2.1 振动频率的影响
参考土体的共振频率,设计了不同振动频率下（14,15,16,17 Hz）下的单点振动试验。图1（a）为不同振动频率下施工速率或振孔参数柱状图。由图1（a）可以看出,随着振动频率的增大,沉杆速率、提升速率先增大后减小,在16 Hz处有最大值。
![]()
图 1 施工速率与振孔参数对比柱状图Figure 1. Histograms of construction rate and vibration-hole parameters此外,振孔深度随振动频率的变化趋势与施工速率相似,在16 Hz处有最大值,振孔深度为2.5 m。而不同振动频率下的振孔直径基本相同,为0.7 m,14 Hz下略低,为0.65 m。如果把振杆-地基土看成一个共振体,当振动沉杆的振动频率接近于处理土体的固有频率时,振杆与土体产生强迫振动,此时共振体的振幅达到最大,沉杆过程功率消耗最低,施工速率最快,密实效率达到最佳。因此判断该场地的湿陷性黄土地基,振杆-土的共振频率为16 Hz。
2.2 组合钻头形式的影响
在可液化地基处理中,振杆形状对处理效果的影响显著。然而通过现场试振发现,黄土的强结构性使得钻头形式比振杆形式对其影响更大。因此设计了3种组合形式的钻头（图2）进行单点试振试验,得到不同组合钻头形式的施工速率与振孔参数柱状图如图1（b）所示。
由图1（b）可以看出,相对于普通钻头,3种组合钻头的施工速率和振孔深度均有明显提升,施工速率提高约100%～200%,振孔深度增大约50%,这主要是因为普通钻头在沉杆过程中翼片间会发生黏结堵塞现象,使得钻头阻力增大,沉杆困难,甚至无法打至设计深度。而组合钻头的翼片间相互错开,在刺入土体过程中可以将黏结在翼片之间的土体破坏,减少黏结现象,从而有效提高沉杆速率。此外,对比不同形式的组合钻头可以看出,A型钻头的沉杆速率、提升速率、振孔深度均最大,因此判断在该场地条件下,这种形式的组合钻头最适宜。不同钻头的振孔直径均为0.7 m,表明振孔直径与振杆直径有关,与钻头形式无关。
2.3 喷气压力的影响
为了探究喷气压力对加固效果的影响,分别设置不同的喷气压力（0.6,0.8,1.0 MPa）,基于单点试验结果,控制振动频率为16 Hz,钻头形式为A型,振点间距为1.2 m,进行了群点试验。
不同测点处锥尖阻力与侧壁阻力随深度变化的关系曲线如图3所示。可以看出,不论气压大小,两点之间、三点形心处的锥尖阻力和侧壁阻力较处理前提升约150%～250%,表明振杆密实法有效提高了孔间土的强度及密实度。在两点之间,0.6 MPa处理区的锥尖阻力和侧壁阻力均为最大,1.0 MPa处理区最小,表明小气压对两点之间强度增长有益。在三点之间,1.0 MPa处理区的锥尖阻力和侧壁阻力最大,0.6 MPa与0.8 MPa的试验数值相对较小,原因在于1.0 MPa的气压加上留振作用破坏了0.4 m厚的两点间的土层,且未经有效压实。综合对比3个不同气压处理区的静力触探试验结果发现,喷气压力为0.8 MPa时两点之间、三点形心处较未加固区都有较大提高,且分布较均匀,可推荐作为施工参数使用。
2.4 振点间距的影响
分别设置不同振点间距（1.1,1.2,1.4 m）,控制振动频率为16 Hz,钻头形式为A型,喷气压力为0.8 MPa进行现场群点试验。试验发现,当振点间距为1.1 m时,由于间距过小,振点间易发生串孔现象,导致振杆倾斜,无法形成振坑。
不同间距下锥尖阻力及侧壁阻力随深度变化曲线如图4所示。可以看出,相对于处理前,处理后的振区的锥尖阻力明显提升约200%～300%。对比不同振点间距的锥尖阻力可以发现,在振点中心处,1.2 m处理区与1.4 m处理区的锥尖阻力比较接近,表明振点间距对振孔中心处的强度影响不大。在两点中之间、三点形心处,1.2 m处理区的锥尖阻力和侧壁阻力明显比1.4 m处理区的大约50%,表明振点间距越小,加固效果越显著。振杆密实法对地基土的加固是依靠振动能量,而振动能量是以振动波的形式传递,波的传播随距离增大逐渐衰减,振点间距越小,振动波的叠加效应也越明显。此外,由于是群点试验,振点间距越小,挤密效果亦更好,但振点间距过小容易造成串孔现象。在该场地条件下,参照《铁路工程地质原位测试规程》（TB 10018—2018）中天然地基基本承载力经验公式,计算得到该场地设计承载力（180 kPa）对应的锥尖阻力约为3.2 MPa。1.2 m和1.4 m振点间距处理后的地基土,除表层土体外,均达到设计指标。
3. 结论
本文对振杆密实法处理湿陷性黄土地基的施工参数开展了现场试验研究,主要结论如下：
（1）在本文的场地条件下,振杆密实法处理湿陷性黄土的最优振动频率为16 Hz,该频率下施工速率和密实效果最佳。
（2）黄土的强结构性使得钻头形式比振杆形式对其施工影响更为显著。设计了几种不同的组合钻头,其中A型钻头能防止钻头处的土体黏结,进而提高施工效率。
（3）提出了气动辅助振杆密实的施工方式,基于静力触探试验对不同喷气压力下的处理效果进行了评价。分析结果表明0.8 MPa气压下土体强度提升明显,且静力触探曲线较为均匀,可参考作为施工参数。
（4）不同振点间距的群点试验结果表明,振杆密实法处理后的湿陷性黄土地基锥尖阻力和侧壁阻力提升约200%～300%。振点间距越小,加固效果越显著,但振点间距过小容易造成串孔现象,以1.2～1.4 m为宜。
-
![]()

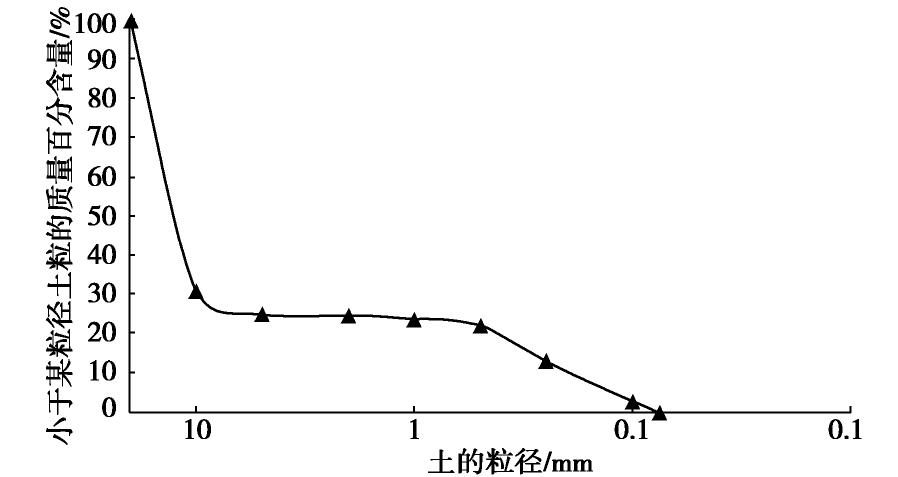

图 1 缺失中间粒径土石混合料颗分曲线
Figure 1. Grain-size distribution curve of gap-graded rock-soil mixtures
![]()

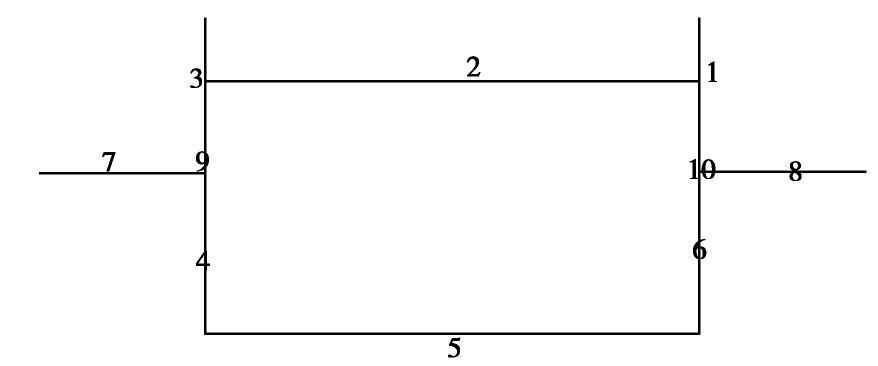

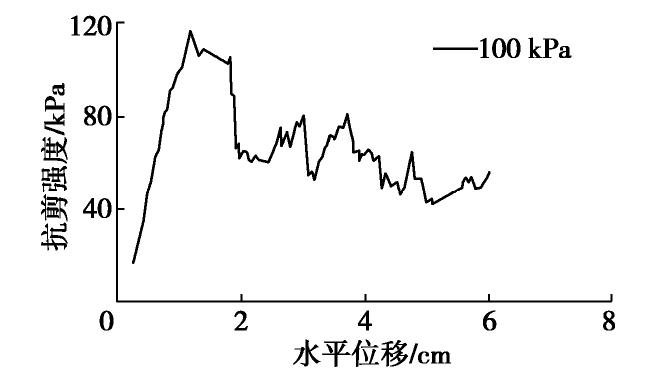

图 3 5 mm开缝宽度下试样抗剪强度与水平位移关系
Figure 3. Relationship between shear strength and horizontal displacement of samples with opening size of 5 mm
![]()

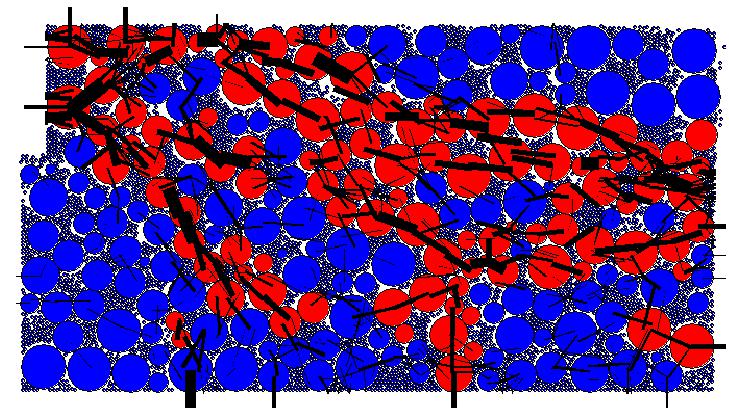

图 4 5 mm开缝宽度骨架颗粒及力链分布(峰值阶段)
Figure 4. Distribution of skeleton particles and force chain under opening size of 5 mm(peak stage)
![]()

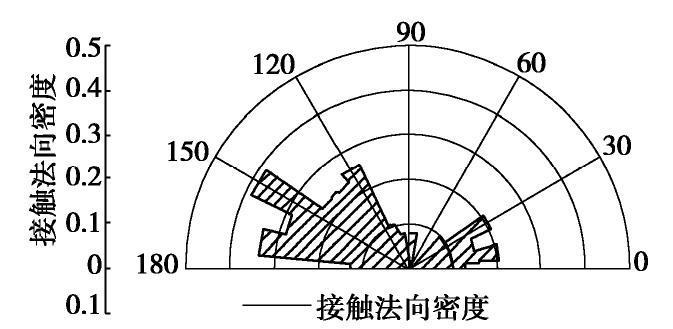

图 5 5 mm开缝宽度骨架颗粒接触法向密度(峰值阶段)
Figure 5. Contact normal densities of skeleton particles with opening size of 5 mm (peak stage)
![]()

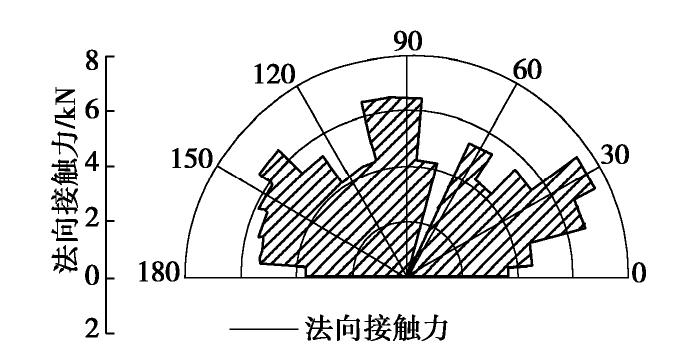

图 6 5 mm开缝宽度骨架颗粒法向接触力(峰值阶段)
Figure 6. Normal contact forces of skeleton particles with opening size of 5 mm (peak stage)
![]()

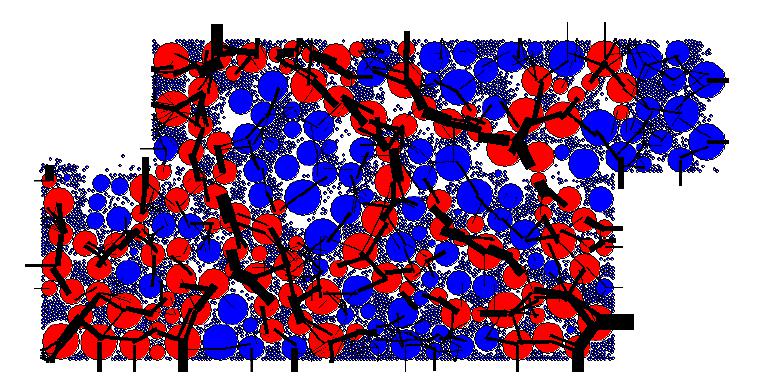

图 7 5 mm开缝宽度骨架颗粒及力链分布(残余阶段)
Figure 7. Distribution of skeleton particles and force chain under opening size of 5 mm(residual stage)
![]()

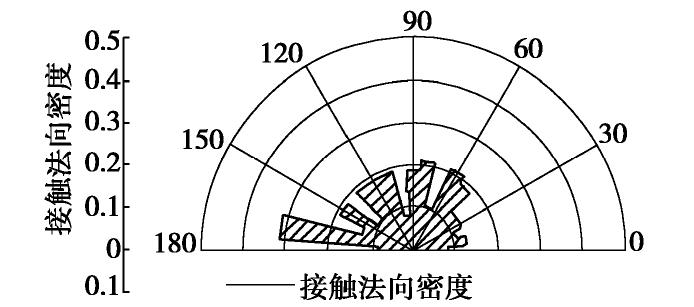

图 8 5 mm开缝宽度骨架颗粒接触法向密度(残余阶段)
Figure 8. Contact normal densities of skeleton particles with opening size of 5 mm (residual stage)
![]()

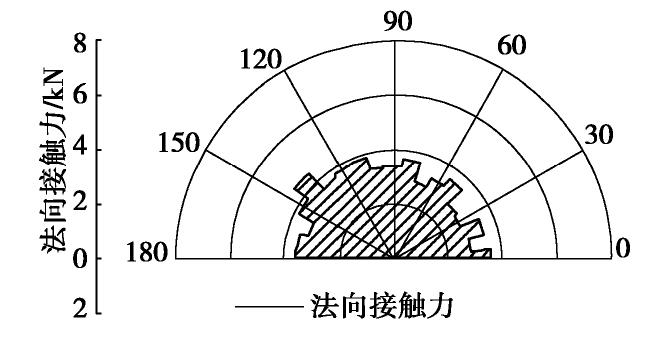

图 9 5 mm开缝宽度骨架颗粒法向接触力(残余阶段)
Figure 9. Normal contact forces of skeleton particles with opening size of 5 mm (residual stage)
![]()

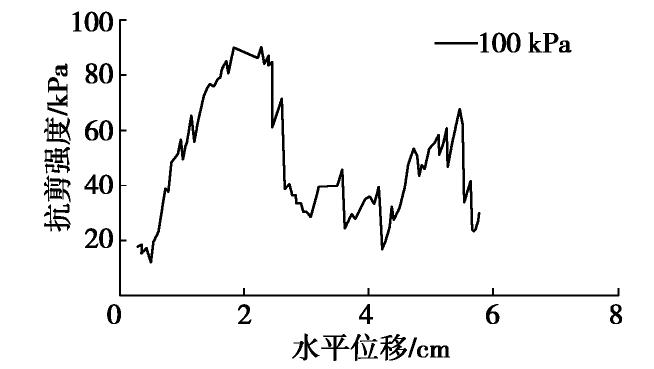

图 10 30 mm开缝宽度下抗剪强度与水平位移关系
Figure 10. Relationship between shear strength and horizontal displacement of samples with opening size of 30 mm
![]()

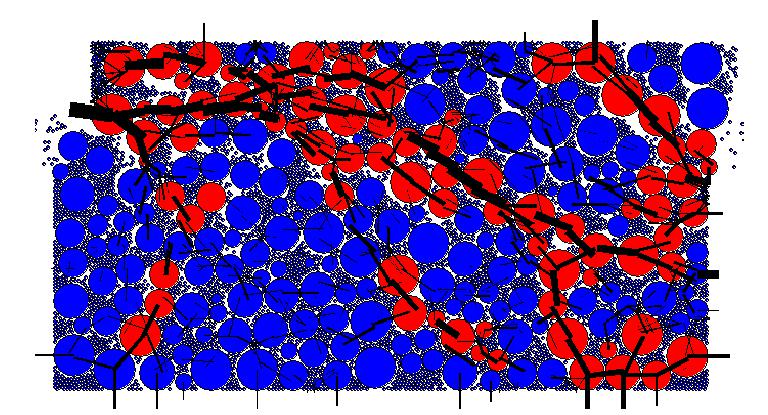

图 11 30 mm开缝宽度骨架颗粒及力链分布(峰值阶段)
Figure 11. Distribution of skeleton particles and force chain under opening size of 30 mm(peak stage)
![]()

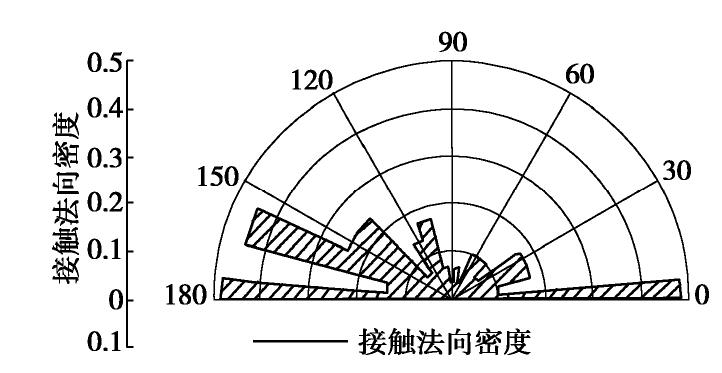

图 12 30 mm开缝宽度骨架颗粒接触法向密度(峰值阶段)
Figure 12. Contact normal densities of skeleton particles with opening size of 30 mm (peak stage)
![]()

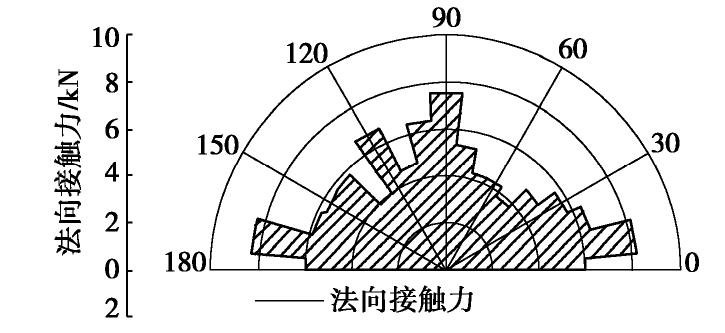

图 13 30 mm开缝宽度骨架颗粒法向接触力(峰值阶段)
Figure 13. Normal contact forces of skeleton particles with opening size of 30 mm (peak stage)
![]()

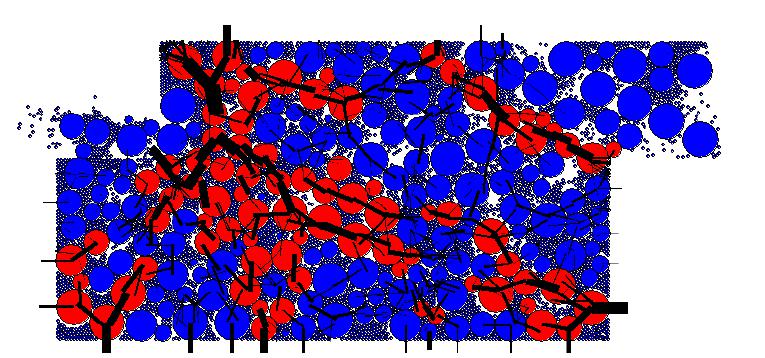

图 14 30 mm开缝宽度骨架颗粒及力链分布(残余阶段)
Figure 14. Distribution of skeleton particles and force chain with opening size of 30 mm (residual stage)
![]()

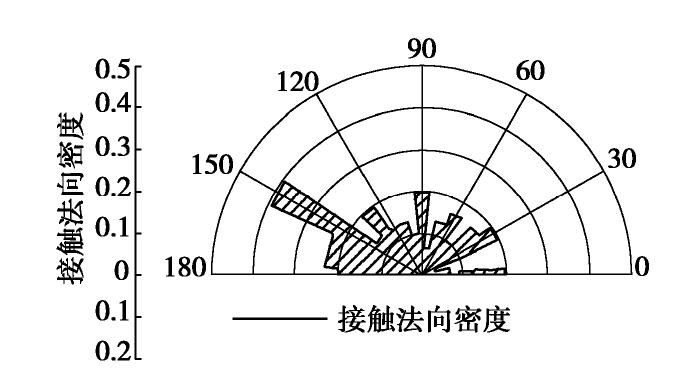

图 15 30 mm开缝宽度骨架颗粒接触法向密度(残余阶段)
Figure 15. Contact normal densities of skeleton particles with opening size of 30 mm (residual stage)
![]()

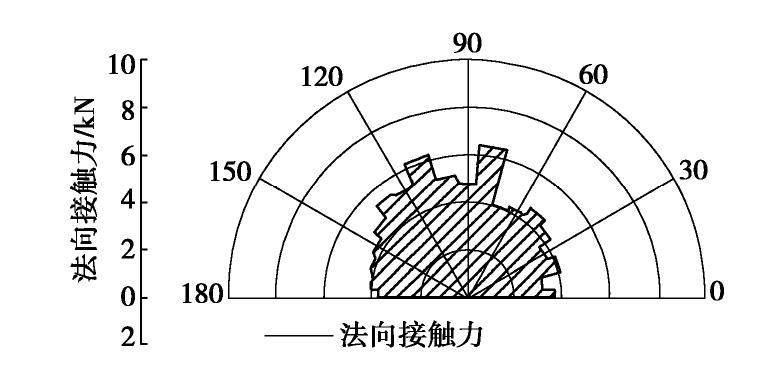

图 16 30 mm开缝宽度骨架颗粒法向接触力(残余阶段)
Figure 16. Normal contact forces of skeleton particles with opening size of 30 mm (residual stage)
![]()

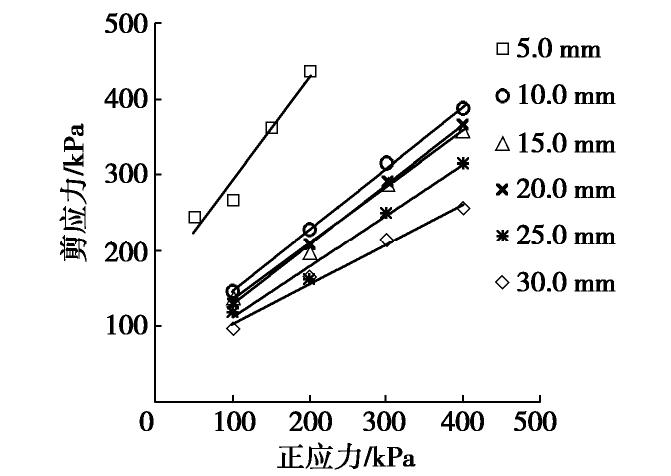

图 17 不同开缝宽度情况下抗剪强度与法向应力关系
Figure 17. Relationship between shear strength and normal stress under different opening sizes
表 1 试样颗粒形状及其分布
Table 1 Shape and distribution of particles of samples
数值试验粒径/mm 20 17 14 10 5 1.5 颗粒形状
数值颗粒分布数 35 40 36 19 9 3810
下载: 导出CSV
表 2 5 mm开缝宽度试样骨架中颗粒组成及分布
Table 2 Composition and distribution of skeleton particles of samples under opening size of 5 mm
数值试验粒径/mm 20 17 14 10 5 1.5 颗粒形状
峰值状态颗粒分布数 16 27 21 4 3 48 残余状态颗粒分布数 23 27 21 12 1 57
下载: 导出CSV
表 3 30 mm开缝宽度试样骨架中颗粒组成及分布
Table 3 Composition and distribution of skeleton particles of samples under opening size of 30 mm
数值试验粒径/mm 20 17 14 10 5 1.5 颗粒形状
峰值状态颗粒分布数 19 17 17 4 1 31 残余状态颗粒分布数 15 20 19 2 0 39
下载: 导出CSV
-
[1] IRFAN T Y, TANG K Y. Effect of the Coarse Fractions on the Shear Strength of Colluvium: GEO Rep. No. 23[R]. Hong Kong: Civil Engineering and Development Dept., Government of the Hong Kong Special Administrative Region, 1993: 48-49.
[2] XU Wen-Jie, XU Qiang, HU Rui-lin. Study on the shear strength of soil-rock mixture by large scale direct shear test[J]. International Journal of Rock Mechanics & Mining Sciences, 2011, 48: 1235-1247.
[3] KHOIRI M, CHANG Y O, TENG F C. A comprehensive evaluation of strength and modulus parameters of agravelly cobble deposit for deep excavation analysis[J]. Eng Geol, 2014, 174(1): 61-72.
[4] WANG Z J, JING G Q, YU Q F, et al. Analysis of ballast direct shear tests by discrete element method under different normal stress[J]. Measurement, 2015, 63: 17-24. doi: 10.1016/j.measurement.2014.11.012
[5] LIU Jian-kun, WANG Peng-cheng, LIU Jing-yu. Macro- and micro-mechanical characteristics of crushed rock aggregate subjected to direct shearing[J]. Transportation Geotechnics, 2015, 2: 10-19. doi: 10.1016/j.trgeo.2014.07.007
[6] VALLEJO L E, MAWBY R. Porosity influence on the shear strength of granular material-clay mixtures[J]. Engineering Geology, 2000, 58: 125-136. doi: 10.1016/S0013-7952(00)00051-X
[7] 黄斌, 曾宪营. 含石量对大浏高速土石混合体强度影响研究[J]. 公路与汽运, 2012, 148(1): 107-109. https://www.cnki.com.cn/Article/CJFDTOTAL-ZNQY201201030.htm HUANG Bin, ZENG Xian-ying. Study on the influence of rock content on the strength of soil-rock mixture of Daliu Expressway[J]. Highways & Automotive Applications, 2012, 148(1): 107-109. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-ZNQY201201030.htm
[8] 王江营, 曹文贵, 张超, 等. 基于正交设计的复杂环境下土石混填体大型直剪试验研究[J]. 岩土工程学报, 2013, 35(10): 1849-1856. https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC201310012.htm WANG Jiang-ying, CAO Wen-gui, ZHANG Chao, et al. Large-scale direct shear tests on soil-rock aggregate mixture under complicated environment based on orthogonal design[J]. Chinese Journal of Geotechnical Engineering, 2013, 35(10): 1849-1856. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC201310012.htm
[9] 黄晚清, 陆阳, 何昌轩, 等. 基于离散单元法的沥青混合料研究初探[J]. 中南公路工程, 2007, 32(2): 19-25. https://www.cnki.com.cn/Article/CJFDTOTAL-ZNGL200702004.htm HUANG Wan-qing, LU Yang, HE Chang-xuan, et al. Research on asphalt mixture based on discrete element method[J]. Central South Highway Engineering, 2007, 32(2): 19-25. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-ZNGL200702004.htm
[10] 杨升, 李晓庆. 基于3维离散元颗粒流的土石混合体大型直剪试验模拟分析[J]. 工程科学与技术, 2020, 52(3): 78-85. YANG Sheng, LI Xiao-qing. Simulation analysis of large direct shear test of soil and rock mixture based on PFC3D[J]. Advanced Engineering Science, 2020, 52(3): 78-85. (in Chinese)
[11] 王环玲, 沙聪, 徐卫亚, 等. 考虑孔隙率和不均匀系数的土石混合体颗粒流分析[J]. 河海大学学报(自然科学版), 2019, 47(3): 251-258. WANG Huan-ling, SHA Cong, XU Wei-ya, et al. Particle follow analysis of soil-rock mixture considering porosity and heterogeneity[J]. Journal of Hohai University (Natural Science), 2019, 47(3): 251-258. (in Chinese)
[12] CAI H, WEI R, XIAO J Z. Direct shear test on coarse gap-graded fill: plate opening size and its effect on measured shear strength[J]. Advances in Civil Engineering, 2020. Article ID 5750438. doi: 10.1155/2020/5750438.
-
