Large-scale triaxial wetting deformation tests and laws of gravelly soil core materials
-

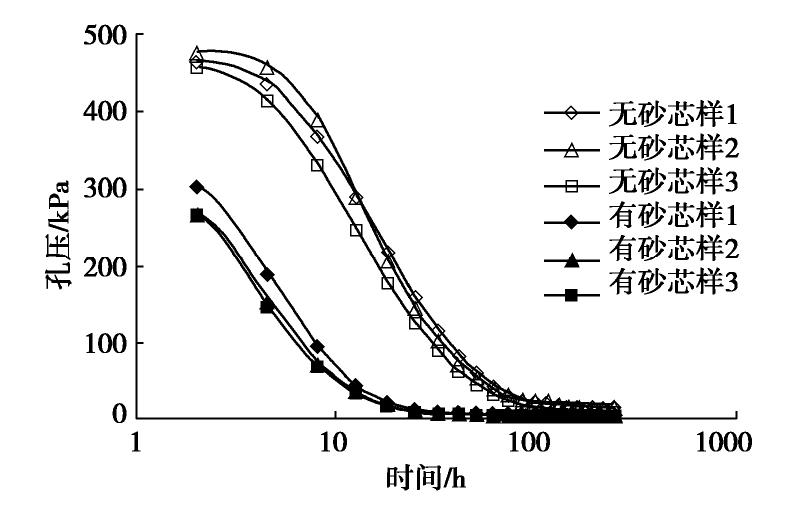

摘要: 蓄水湿化变形一直是制约高土石坝长期安全运行的技术难题,为此开展了筑坝堆石料的湿化变形试验,却极少针对砾石土心墙料进行湿化变形试验,这主要是受限于目前的砾石土料试验技术手段而难以开展试验研究。采用在大尺寸砾石土料试样中设置砂芯增加进水通道、缩短湿化路径的方法,可以解决砾石土心墙料的湿化变形试验所需时间较长、样品不能充分饱和等技术难点,实现砾石土心墙料的大三轴湿化变形试验。开展的砾石土心墙料的单线法湿化变形试验成果表明,砾石土心墙料存在明显的湿化变形现象,轴向湿化变形、体积湿化变形与围压、应力水平等密切相关,湿化变形与应力水平关系,在围压较小时随应力水平的增加而增加,在围压较大时随应力水平的增加而减小,关系曲线呈现明显的分叉现象,湿化变形与围压关系基本呈现先增加后减小的规律,与堆石料的湿化变形规律相比较,砾石土心墙料的湿化变形规律更加复杂。Abstract: Wetting deformation of water storage has always been a technical issue that restricts the long-term safety operation of high earth-rockfill dams. The wetting deformation tests have been commonly carried out for rockfill materials, but seldom for gravelly soil core wall materials, which is mainly because it is difficult to carry out experimental studies due to the current testing techniques of gravel soil materials. By setting sand cores in large-scale gravelly soil samples to increase the water inlet channel and shorten the wetting path, the technical difficulties such as the long time required for the wetting deformation tests on gravelly soil core materials and the insufficient saturation of samples can be solved. Then the large-scale triaxial wetting deformation tests on gravelly soil core materials can be conducted successfully. The wetting test results show that there is obvious wetting deformation phenomenon in gravelly soil core wall materials. The axial and volume wetting deformations are closely related to the confining pressure and stress level. The relationship between the wetting deformation and the stress level increases with the increasing stress level when the confining pressure is small, and decreases with the increasing stress level when the confining pressure is large. The relationship between the wetting deformation and the confining pressure basically shows the deformation tendency of increasing first and then decreasing. Compared with that of rockfill materials, the wetting deformation tendency of gravelly soil core materials is more complex.
-
0. 引言
振杆密实法是一种新兴的可液化地基与黄土地基处理方法,该法通过振动杆在沉杆过程中与土体发生共振,土体吸收振动能量并进一步密实[1-2]。Chow[3]、程远等[4]分别介绍了振杆密实法在美国、中国等地可液化地基中的应用,该方法无需填料,施工简便,取得了显著效果。已有研究表明,振杆密实法的处理效果与施工参数密切相关。Massarsch等[5]应用谱分析原理求得振杆-土的共振频率以低频为主（≤20 Hz）,不同土性之间略有差异；程远等[6]研究发现粉土地基的最佳振动频率为17 Hz。Brown等[7]、Wallays等[8]基于静力触探、地表沉降测量等原位测试方法对不同振杆形状的处理效果进行了对比,发现十字杆的处理效果最好,Y字杆次之,Terra杆最差。Janes[9]建议采用振杆密实法进行地基处理时需要进行不同振点间距现场试验以确定合适间距。Massarsch等[10]研究表明大间距长留振的处理效果不如小间距短留振。
上述研究成果主要应用于可液化地基,振杆密实法在湿陷性黄土地基中采用上述施工参数是否适用仍不明确。本文利用自主研发的振杆密实施工设备在湿陷性黄土地基的应用开展现场试验研究,探究了振动频率、喷气压力、钻头形式、振点间距对施工效率和处理效果的影响。研究成果可为振杆密实法在湿陷性黄土地基中的进一步应用提供技术参考。
1. 试验方案与场地工程概况
1.1 试验设备
采用自主研发的适用于黄土地基的智能化振杆密实施工设备进行现场试验,该设备主要包括①振动系统；②喷气系统；③智能化控制系统；④附属机构系统4部分组成[2]。施工设备详细参数见表1。
表 1 施工设备主要参数Table 1. Main parameters of construction equipments电机功率/kW 激振力/kN 喷气压力/MPa 可调频率/Hz 深度/m 振杆直径/m 90 530 0.5~1.2 0~30 ≤15 0.7 1.2 试验方案
振杆密实法的处理效果受施工设备、土层参数和施工工艺共同影响,其施工参数主要有：振动频率、钻头形式、喷气压力、振点间距。基于此,在试验场地内开展振杆密实单点试验和群点试验：
（1）单点试验：通过试振不同的振动频率和组合钻头形式对湿陷性黄土地基进行处理,对比施工效率和振孔尺寸,寻找最优施工参数,为群点试验提供参考。
（2）群点试验：在单点试验的基础上,选取一定的振动参数对区域进行集中处理,群点试验由27个单点组成,呈正三角形布置。通过改变不同的喷气压力与振点间距,探究其对加固效果的影响,群点试验处理7 d后进行静力触探试验,测试地基承载力变化,静力触探试验每个振区测3个点,分别为振点中心,两点之间,三点形心。
1.3 场地工程概况
本次试验场地位于中兰客专靖远县高铁站场坪区附近,场地内地层岩性主要为第四系全新统冲洪积层（Q4al+pl）砂质黄土,含水率为7.2%～11.5%,孔隙比0.975～1.121,干密度为1.27～1.36 g/cm3,具自重湿陷性,湿陷系数δs=0.010～0.087,自重湿陷系数δzs=0.005～0.024,湿陷性土层厚21～37.3 m,需对其进行地基处理,设计处理深度为8 m。
2. 振杆密实法施工参数分析
2.1 振动频率的影响
参考土体的共振频率,设计了不同振动频率下（14,15,16,17 Hz）下的单点振动试验。图1（a）为不同振动频率下施工速率或振孔参数柱状图。由图1（a）可以看出,随着振动频率的增大,沉杆速率、提升速率先增大后减小,在16 Hz处有最大值。
![]()
图 1 施工速率与振孔参数对比柱状图Figure 1. Histograms of construction rate and vibration-hole parameters此外,振孔深度随振动频率的变化趋势与施工速率相似,在16 Hz处有最大值,振孔深度为2.5 m。而不同振动频率下的振孔直径基本相同,为0.7 m,14 Hz下略低,为0.65 m。如果把振杆-地基土看成一个共振体,当振动沉杆的振动频率接近于处理土体的固有频率时,振杆与土体产生强迫振动,此时共振体的振幅达到最大,沉杆过程功率消耗最低,施工速率最快,密实效率达到最佳。因此判断该场地的湿陷性黄土地基,振杆-土的共振频率为16 Hz。
2.2 组合钻头形式的影响
在可液化地基处理中,振杆形状对处理效果的影响显著。然而通过现场试振发现,黄土的强结构性使得钻头形式比振杆形式对其影响更大。因此设计了3种组合形式的钻头（图2）进行单点试振试验,得到不同组合钻头形式的施工速率与振孔参数柱状图如图1（b）所示。
由图1（b）可以看出,相对于普通钻头,3种组合钻头的施工速率和振孔深度均有明显提升,施工速率提高约100%～200%,振孔深度增大约50%,这主要是因为普通钻头在沉杆过程中翼片间会发生黏结堵塞现象,使得钻头阻力增大,沉杆困难,甚至无法打至设计深度。而组合钻头的翼片间相互错开,在刺入土体过程中可以将黏结在翼片之间的土体破坏,减少黏结现象,从而有效提高沉杆速率。此外,对比不同形式的组合钻头可以看出,A型钻头的沉杆速率、提升速率、振孔深度均最大,因此判断在该场地条件下,这种形式的组合钻头最适宜。不同钻头的振孔直径均为0.7 m,表明振孔直径与振杆直径有关,与钻头形式无关。
2.3 喷气压力的影响
为了探究喷气压力对加固效果的影响,分别设置不同的喷气压力（0.6,0.8,1.0 MPa）,基于单点试验结果,控制振动频率为16 Hz,钻头形式为A型,振点间距为1.2 m,进行了群点试验。
不同测点处锥尖阻力与侧壁阻力随深度变化的关系曲线如图3所示。可以看出,不论气压大小,两点之间、三点形心处的锥尖阻力和侧壁阻力较处理前提升约150%～250%,表明振杆密实法有效提高了孔间土的强度及密实度。在两点之间,0.6 MPa处理区的锥尖阻力和侧壁阻力均为最大,1.0 MPa处理区最小,表明小气压对两点之间强度增长有益。在三点之间,1.0 MPa处理区的锥尖阻力和侧壁阻力最大,0.6 MPa与0.8 MPa的试验数值相对较小,原因在于1.0 MPa的气压加上留振作用破坏了0.4 m厚的两点间的土层,且未经有效压实。综合对比3个不同气压处理区的静力触探试验结果发现,喷气压力为0.8 MPa时两点之间、三点形心处较未加固区都有较大提高,且分布较均匀,可推荐作为施工参数使用。
2.4 振点间距的影响
分别设置不同振点间距（1.1,1.2,1.4 m）,控制振动频率为16 Hz,钻头形式为A型,喷气压力为0.8 MPa进行现场群点试验。试验发现,当振点间距为1.1 m时,由于间距过小,振点间易发生串孔现象,导致振杆倾斜,无法形成振坑。
不同间距下锥尖阻力及侧壁阻力随深度变化曲线如图4所示。可以看出,相对于处理前,处理后的振区的锥尖阻力明显提升约200%～300%。对比不同振点间距的锥尖阻力可以发现,在振点中心处,1.2 m处理区与1.4 m处理区的锥尖阻力比较接近,表明振点间距对振孔中心处的强度影响不大。在两点中之间、三点形心处,1.2 m处理区的锥尖阻力和侧壁阻力明显比1.4 m处理区的大约50%,表明振点间距越小,加固效果越显著。振杆密实法对地基土的加固是依靠振动能量,而振动能量是以振动波的形式传递,波的传播随距离增大逐渐衰减,振点间距越小,振动波的叠加效应也越明显。此外,由于是群点试验,振点间距越小,挤密效果亦更好,但振点间距过小容易造成串孔现象。在该场地条件下,参照《铁路工程地质原位测试规程》（TB 10018—2018）中天然地基基本承载力经验公式,计算得到该场地设计承载力（180 kPa）对应的锥尖阻力约为3.2 MPa。1.2 m和1.4 m振点间距处理后的地基土,除表层土体外,均达到设计指标。
3. 结论
本文对振杆密实法处理湿陷性黄土地基的施工参数开展了现场试验研究,主要结论如下：
（1）在本文的场地条件下,振杆密实法处理湿陷性黄土的最优振动频率为16 Hz,该频率下施工速率和密实效果最佳。
（2）黄土的强结构性使得钻头形式比振杆形式对其施工影响更为显著。设计了几种不同的组合钻头,其中A型钻头能防止钻头处的土体黏结,进而提高施工效率。
（3）提出了气动辅助振杆密实的施工方式,基于静力触探试验对不同喷气压力下的处理效果进行了评价。分析结果表明0.8 MPa气压下土体强度提升明显,且静力触探曲线较为均匀,可参考作为施工参数。
（4）不同振点间距的群点试验结果表明,振杆密实法处理后的湿陷性黄土地基锥尖阻力和侧壁阻力提升约200%～300%。振点间距越小,加固效果越显著,但振点间距过小容易造成串孔现象,以1.2～1.4 m为宜。
-
![]()

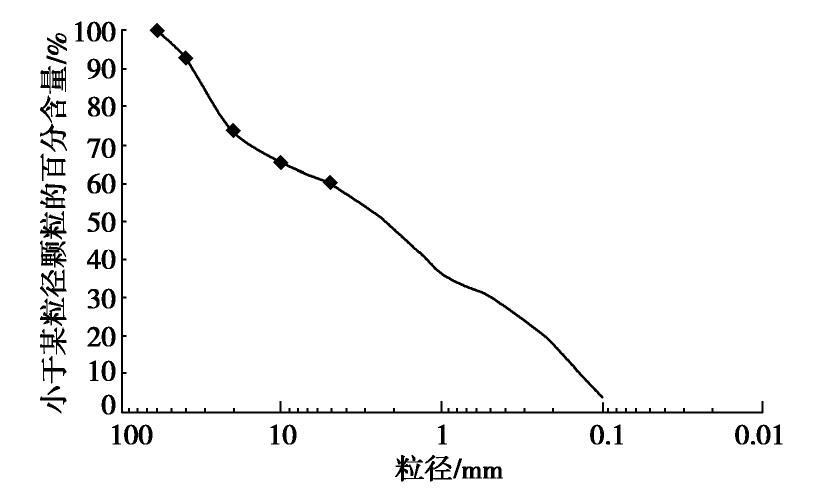

图 1 砾石土心墙料试验级配
Figure 1. Grain-size distribution curve of gravelly soil core materials
![]()
![]()

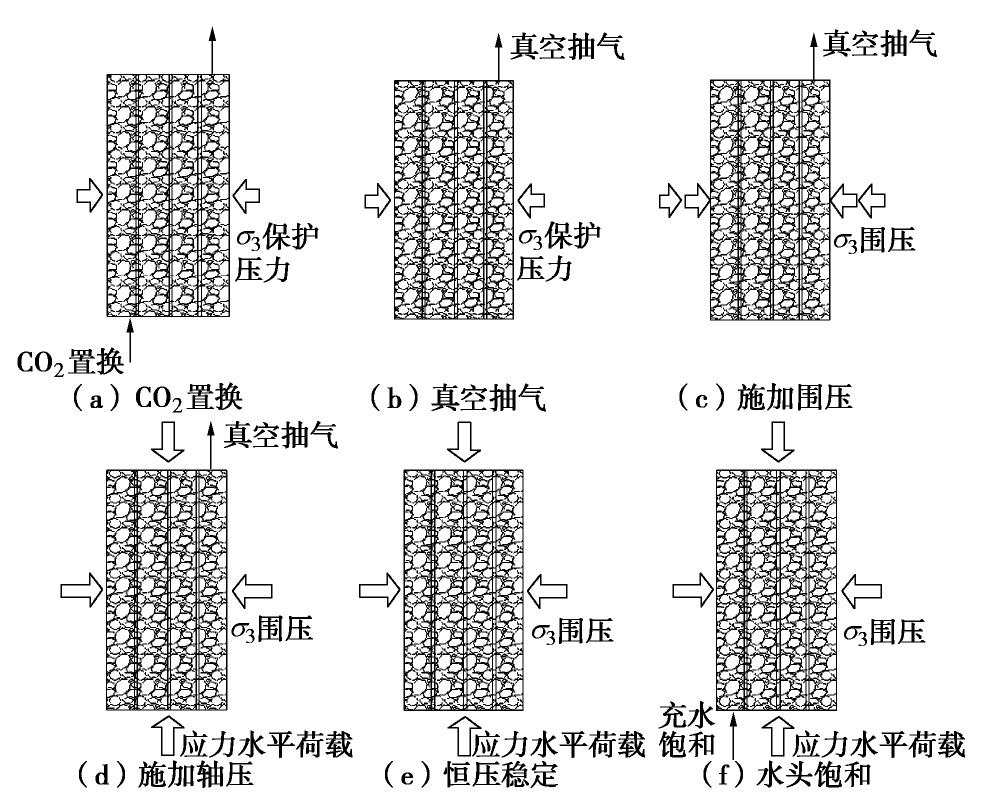

图 3 砾石土心墙料湿化变形试验的实现流程图
Figure 3. Flow chart of wetting deformation tests on gravelly soil core materials
![]()

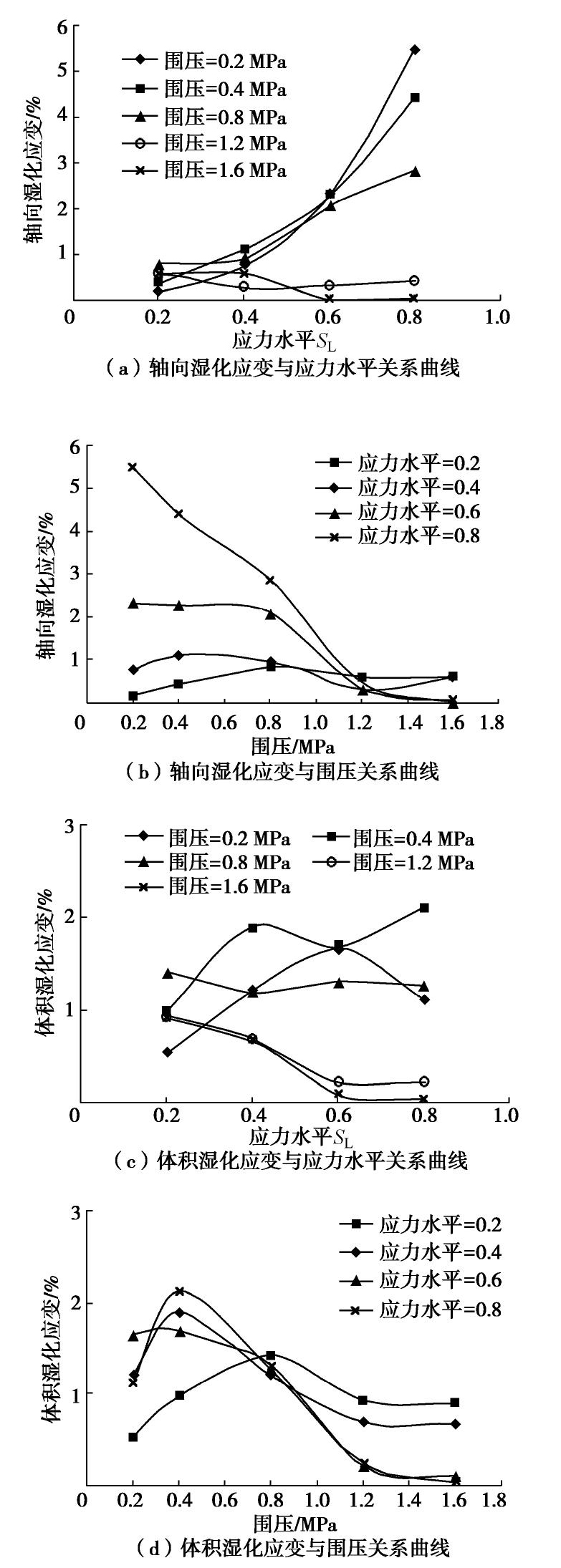

图 4 砾石土料湿化变形与应力水平、围压关系曲线
Figure 4. Relation curves of wetting deformation with stress level and confining pressure of gravelly soil core materials
![]()

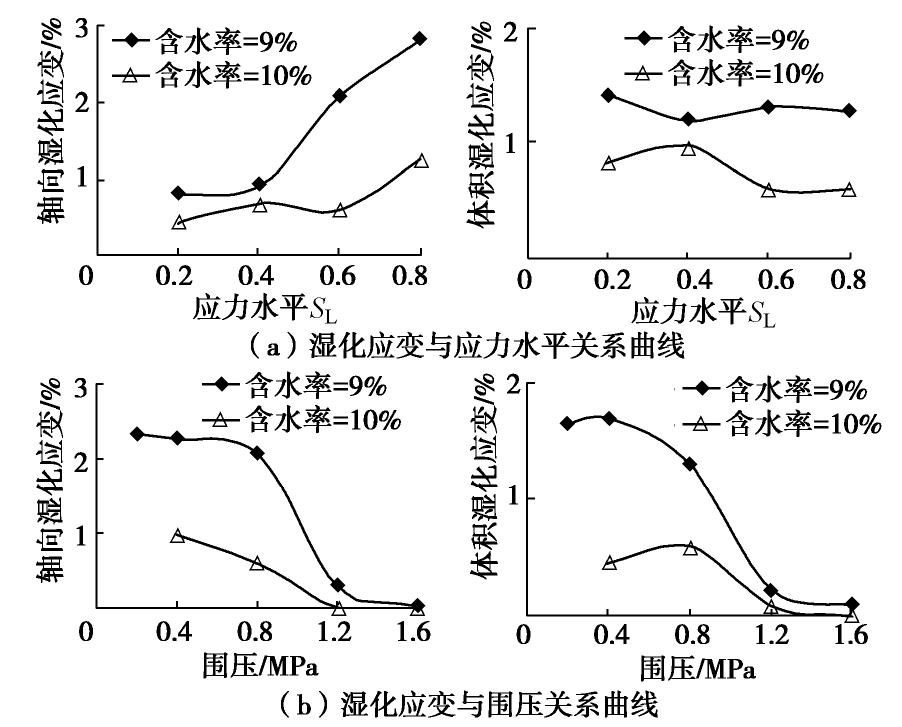

图 5 不同含水率条件下的砾石土料湿化变形对比
Figure 5. Comparison of wetting deformation under different water content conditions
![]()

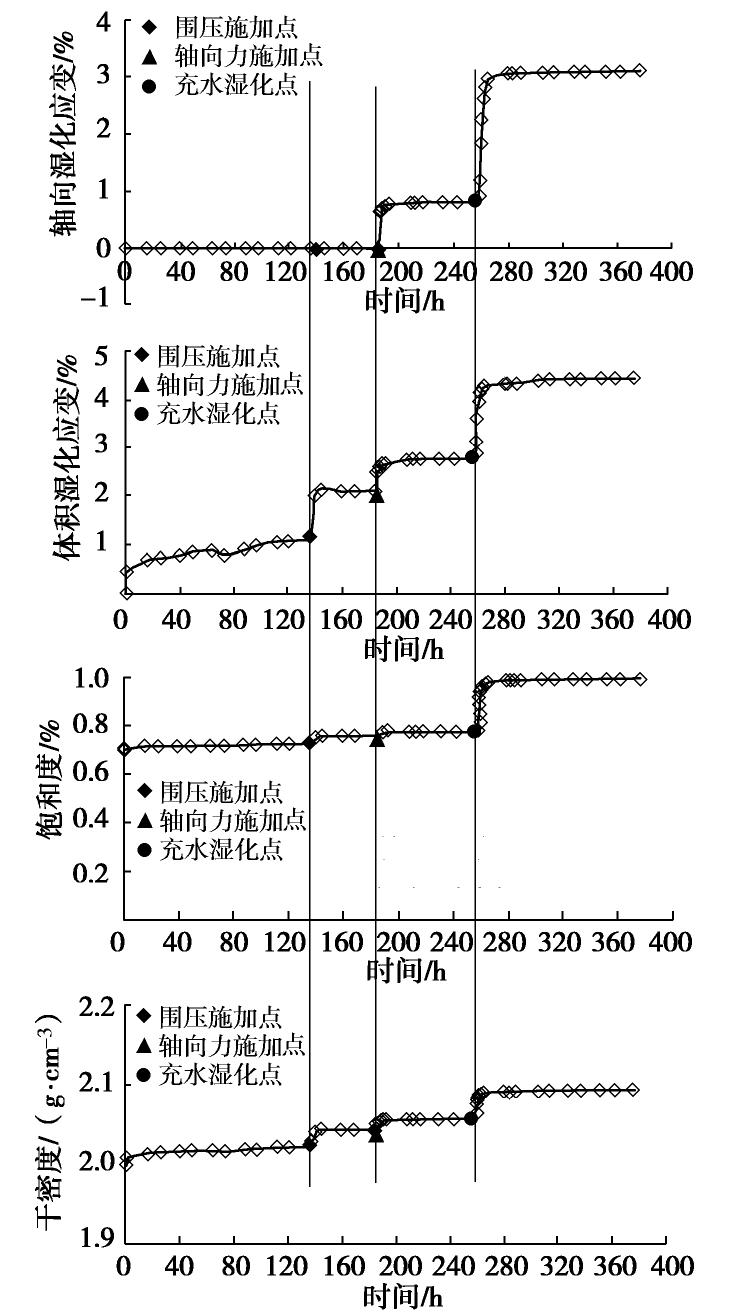

图 6 砾石土料湿化变形试验时程曲线（
=0.4 MPa,SL=0.6） Figure 6. Time-history curves of wetting deformation tests on gravelly soil core materials（
=0.4 MPa, SL=0.6） ![]()

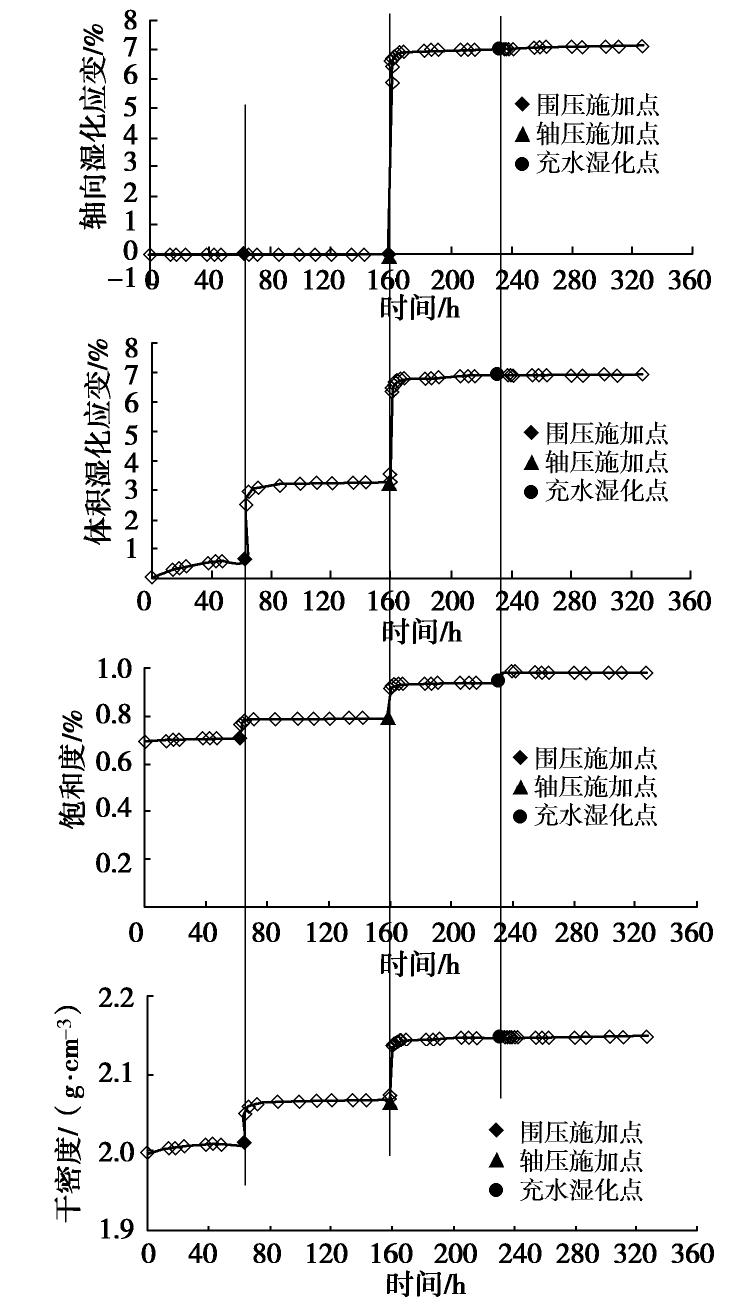

图 7 砾石土料湿化变形试验时程曲线（
=1.6 MPa,SL=0.8） Figure 7. Time-history curves of wetting deformation tests on gravelly soil core materials（
=1.6 MPa, SL=0.8） 表 1 砾石土心墙料湿化变形量
Table 1 Wetting deformations of gravelly soil core materials
应力 水平 不同围压的轴向应变/% 不同围压的体积应变/% 0.2 0.4 0.8 1.2 1.6 0.2 0.4 0.8 1.2 1.6 0.2 0.171 0.408 0.812 0.591 0.568 0.537 0.987 1.418 0.935 0.906 0.4 0.746 1.095 0.938 0.291 0.580 1.209 1.884 1.203 0.690 0.673 0.6 2.352 2.289 2.083 0.319 0.027 1.658 1.699 1.908 0.228 0.097 0.8 5.473 4.422 2.843 0.432 0.039 1.108 2.109 1.270 0.225 0.037
下载: 导出CSV
-
[1] 李国英, 王禄仕, 米占宽. 土质心墙堆石坝应力和变形研究[J]. 岩石力学与工程学报, 2004(8): 1363-1369. LI Guo-ying, WANG Lu-shi, MI Zhan-kuan, Research on stress-strain behaviour of soil core rockfill dam[J]. Chinese Journal of rock Mechanics and Engineering, 2004(8): 1363-1369. (in Chinese)
[2] 雷红军, 冯业林, 刘兴宁. 糯扎渡水电站蓄水速度对心墙堆石坝安全的影响研究[J]. 大坝与安全, 2012(5): 1-5. doi: 10.3969/j.issn.1671-1092.2012.05.002 LEI Hong-jun, FENG Ye-lin, LIU Xing-ning. Effect of impounding speed on safety of Nuozadu core wall rockfill dam[J]. Dam and safety, 2012(5): 1-5. (in Chinese) doi: 10.3969/j.issn.1671-1092.2012.05.002
[3] 陆阳洋, 高庄平, 朱俊高. 湿化变形对斜心墙堆石坝受力变形特性的影响[J]. 扬州大学学报(自然科学版), 2014, 17(3): 64-68, 73. LU Yang-yang, GUO Zhuang-ping, ZHU Jun-gao. Effect of wetting deformation on behavior of eatth rockfill dam[J]. Journal of Yangzhou University (Natural Science Edition), 2014, 17(3): 64-68, 73. (in Chinese)
[4] 徐泽平. 当代高堆石坝建设的关键技术及岩土工程问题[J]. 岩土工程学报, 2011, 33(增刊1): 34-40. XU Ze-ping. Technologies and geotechnical problems for construction of modern rockfill dams[J]. Chinese Journal of Geotechnical Engineering, 2011, 33(S1): 34-40. (in Chinese)
[5] HUANG Ling, XU Han, RAO Xi-bao, etc, Triaxial tests effect study on drilling and pumped sands of gravelly soil[J]. 长江科学院院报, 2009, 26(12): 84-88. (in Chinese) doi: 10.3969/j.issn.1001-5485.2009.12.021 [6] 程展林, 左永振, 丁红顺. 砾石土大型三轴试验砂芯加速排水方法及试样成孔制样器.中国专利：ZL2009100630575[P]. 2011-06-15. [7] 土工试验方法标准：GB/T50123—2019[S]. 2019. Standard for Geotechnical Testing Method: GB/T50123—2019[S]. 2019. (in Chinese)
[8] 程展林, 左永振, 丁红顺, 等. 堆石料湿化特性试验研究[J]. 岩土工程学报, 2010, 32(2): 243-247. CHENG Zhan-lin, ZUO Yong-zhen, DING Hong-shun, et al. Wetting characteristics of coarse-grained materials[J]. Chinese Journal of Geotechnical Engineering, 2010, 32(2): 243-247. (in Chinese)
-
