管土界面摩擦疲劳效应对深水井口导管贯入阻力的影响

王腾; 何家龙; 刘锦昆

doi:10.11779/CJGE202008019

管土界面摩擦疲劳效应对深水井口导管贯入阻力的影响 English Version

1.
中国石油大学（华东）船舶与海洋工程系,山东　青岛　266580
2.
中石化石油工程设计有限公司（SPE）,山东　东营　257026

详细信息

作者简介:
王腾(1973—),男,山东海阳人,博士,教授,主要从事海洋岩土工程方面的研究工作。E-mail：wteng73@upc.edu.cn

中图分类号: TU470
计量
- 文章访问数: 251
- HTML全文浏览量: 16
- PDF下载量: 113
出版历程
- 收稿日期: 2019-09-09
- 网络出版日期: 2022-12-05
- 刊出日期: 2020-07-31

Influences of friction fatigue effects of conductor-soil interface on penetration resistance of conductor of wellhead in deep water

1.
Department of Offshore Engineering, China University of Petroleum, Qingdao 266580, China
2.
Sinopec Petroleum Engineering Corporation, Dongying 257026, China

摘要

摘要: 深水井口导管在黏土中的贯入阻力与导管土体界面产生的摩擦疲劳密切相关。在导管安装过程中,管土界面会产生摩擦疲劳,使得导管–黏土界面处的侧摩阻力降低。采用ABAQUS软件中任意拉格朗日欧拉法（ALE）模拟导管的贯入过程,并通过子程序VUSDFLD和VFRIC来模拟导管土体黏性接触面的摩擦疲劳效应,研究了在均质黏土和非均质黏土中,摩擦疲劳对导管贯入阻力的影响,以及循环划井眼解卡的基本原理。研究结果表明：由于摩擦疲劳的影响,管土界面之间的黏聚力系数随贯入位移逐渐降低并趋近于土体的灵敏度倒数,从而导致单位侧摩阻力降低,在贯入结束时,均质土和非均质土中导管总贯入阻力分别减小42.60%,28.48%；导管划井眼时的上下循环运动,增大了土体的“累积剪切位移”,使得管土界面之间的摩擦疲劳增大,导管贯入阻力降低,使得“卡住”的导管可以继续贯入到设计深度。
- 导管 /
- 贯入阻力 /
- 黏性接触面 /
- 摩擦疲劳 /
- 划井眼
Abstract: The penetration resistance of deep-water conductor in clay is closely related to the friction fatigue at the conductor-soil interface. The shear stress at the conductor-soil interface decreases because of the friction fatigue caused by the installation of conductor. The penetration process of the conductor is simulated by using the arbitrary Lagrange-Euler method (ALE) in ABAQUS. The friction fatigue effects of the adhesive contact interface between the conductor and the soil is simulated by using the VUSDFLD and VFRIC subroutines. The influences of friction fatigue on penetration resistance of the conductor and the fundamental principles of reciprocation in homogeneous clay and heterogeneous clay are studied. The results show that the cohesion coefficient at the conductor-soil interface gradually decreases with the penetration and approaches the inverse of the soil sensitivity due to the friction fatigue effects, resulting in a reduction in the unit shaft resistance. The total penetration resistance of the conductor in homogeneous clay and heterogeneous clay decreases by 42.60% and 28.48%, respectively at the end of penetration. The reciprocation of the conductor increases the "cumulative shear displacement" of soil, which inflicts significant fatigue damage to the soil at the conductor-soil interface, and the penetration resistance of the conductor decreases, so that the "stuck" conduction can continue to penetrate into the design depth.
- conductor /
- penetration resistance /
- adhesive contact interface /
- friction fatigue /
- reciprocation

HTML全文

0. 引言

近年来,城市轨道交通以其便捷快速的优点在许多城市得到快速的发展。然而随着城市化进程的不断推进,许多已建成的地铁隧道附近不可避免地受到外部工程活动扰动影响,其中突发地表堆载引发的隧道变形事故日益突出^[1],如为便于上海嘉闵高架的施工将河道作为堆放材料场地引起地铁9号线产生较大的不均匀沉降^[2]以及违规弃土引起的地铁正上方堆载导致隧道的横向变形^[3-4]等。地表堆土荷载作用引起的附加应力,会破坏盾构结构原有的平衡状态,引起隧道应力重分布,产生一定的纵向和横向变形,一旦结构内力超过混凝土和螺栓容许应力,会引发管片压损或开裂等^[5],对地铁安全造成严重影响。因此研究地表堆载对临近运营地铁盾构隧道的影响具有重要意义。

目前,已有学者对地表堆载荷载作用下盾构隧道的纵向变形进行了研究。戴宏伟等^[6]利用Boussinesq解和分层总和法计算自由场的位移,基于Euler-Bernoulli梁模型研究了地表施工荷载对临近地铁隧道的影响,但未考虑土体成层特性和隧道自身的结构特性；魏新江等^[7]、魏纲等^[8]基于变分法研究了堆载对下卧隧道错台变形的影响,康成等^[9]采用Timoshenko梁模型研究了不同堆载形式对隧道纵向变形的影响,高继锦等^[10]研究了堆载对下卧交叉隧道竖向位移的影响,但是他们的研究忽略了土体的成层特性；李俊昱等^[11]根据层状弹性半空间理论计算了高填方堆载对地埋管线受力和变形的影响,研究成果虽然涉及到土体的成层特性但没有考虑管线接头的影响。综上,这些研究成果或考虑的土层单一,不能分析土层特性对隧道变形的影响；或忽略了隧道接头引起的隧道整体刚度的弱化,无法准确反映分层地基中堆载对隧道纵向变形的影响。黄大维等^[3]、张明告等^[12]、Zhang等^[13]、张治国等^[14]研究表明当土层性质差别比较大时,不能简单地将分层地基等效为均值地基,关于这一点,康成等^[9]也明确指出。

在实际工程中,由于土是长期自然沉积形成的,因此天然地基并非是均质的弹性体,而是层状分布。基于层状弹性半空间理论^[15-16],本文建立了层状地基中地表堆载对既有隧道影响的弹性分析方法。利用Fourier变换,首先推导了直角坐标系下非均质土体中堆载引起的附加应力；基于两阶段法^[17],采用Timoshenko梁模型和Winkker地基模型,计算地表堆载下隧道的响应；进一步分析上覆土层和下卧土层对隧道内力和变形的影响。与已有的研究成果相比,本文的计算模型可以同时考虑土体的分层特性及隧道的结构特性,通用性更强。

1. 计算模型

1.1 直角坐标系下弹性层状半空间体系基本解

地表堆载作用下将在地层中产生附加应力,从而引起已有地铁隧道产生沉降变形,甚至影响隧道的正常运营。为简化计算,得到堆载下分层地基中的基本解,本文计算模型做如下假定：①地基由多个具有有限厚度的水平层以及半无限空间体组成,每层都是均匀、连续、各向同性的弹性体（如图1所示）；②各层之间弹性接触,且不发生相对滑动；③不考虑土体固结和蠕变以及地表堆载随时间的变化,且堆载前隧道变形已经稳定。

图 1 层状地基示意图

Figure 1. Cross section of multi-layered soils

下载: 全尺寸图片幻灯片

从弹性力学中不计体力的平衡微分方程、几何方程和物理方程构造如下控制方程^[18]：

(1)

式中, $σ_{z}$ , $τ_{z x}$ , $τ_{y z}$ 分别为竖向应力和剪应力, $u_{x}$ , $u_{y}$ , $u_{z}$ 分别为3个方向的位移。

为推导方便,采用如下变换：

$\begin{matrix} χ_{1} = \frac{\partial τ_{x z}}{\partial x} + \frac{\partial τ_{y z}}{\partial y}, Γ_{1} = \frac{\partial u_{x}}{\partial x} + \frac{\partial u_{y}}{\partial y}, χ_{2} = \frac{\partial τ_{x z}}{\partial y} - \frac{\partial τ_{y z}}{\partial x}, \\ Γ_{2} = \frac{\partial u_{x}}{\partial y} - \frac{\partial u_{y}}{\partial x} 。 \end{matrix}$

(2)

双重Fourier变换与逆变换采用如下形式进行：

$\begin{matrix} ({\tilde{χ}}_{1}, {\tilde{Γ}}_{1}, {\tilde{σ}}_{z}, {\tilde{u}}_{z}, {\tilde{χ}}_{2}, {\tilde{Γ}}_{2}) = \frac{1}{4 π^{2}} \int_{- \infty}^{\infty} \int_{- \infty}^{\infty} (χ_{1}, Γ_{1}, σ_{z}, u_{z}, χ_{2}, Γ_{2}) \cdot \\ e^{- i (f_{x} x + f_{y} y)} d x d y, \end{matrix}$

(3a)

$\begin{matrix} (χ_{1}, Γ_{1}, σ_{z}, u_{z}, χ_{2}, Γ_{2}) = \int_{- \infty}^{\infty} \int_{- \infty}^{\infty} ({\tilde{χ}}_{1}, {\tilde{Γ}}_{1}, {\tilde{σ}}_{z}, {\tilde{u}}_{z}, {\tilde{χ}}_{2}, {\tilde{Γ}}_{2}) \cdot \\ e^{i (f_{x} x + f_{y} y)} d f_{x} d f_{y} 。 \end{matrix}$

(3b)

$f_{x}$ 和 $f_{y}$ 分别对应于时域中的x和y坐标。结合式（2）,对控制方程（1）进行双重Fourier变换,并写成矩阵形式,有

$\frac{d {\tilde{U}}_{I 1}}{d z} = A_{I 1} {\tilde{U}}_{I 1}$ ,

(4a)

$\frac{d {\tilde{U}}_{I 2}}{d z} = A_{I 2} {\tilde{U}}_{I 2}$ ,

(4b)

式中, $f = \sqrt{f_{x}^{2} + f_{y}^{2}}$ , ${\tilde{U}}_{I 1} = {[\begin{matrix} {\tilde{Γ}}_{1} & {\tilde{u}}_{z} & {\tilde{χ}}_{1} & {\tilde{σ}}_{z} \end{matrix}]}^{T}$ ,

$\begin{array}{l} {\tilde{U}}_{I 2} = {[\begin{matrix} {\tilde{Γ}}_{2} & {\tilde{χ}}_{2} \end{matrix}]}^{T} \\ A_{I 1} = [\begin{matrix} 0 & f^{2} & \frac{2 (1 + μ)}{E} & 0 \\ - \frac{μ}{1 - μ} & 0 & 0 & \frac{(1 + μ) (1 - 2 μ)}{(1 - μ) E} \\ \frac{E}{1 - μ^{2}} f^{2} & 0 & 0 & \frac{1}{1 - μ^{2}} f^{2} \\ 0 & 0 & - 1 & 0 \end{matrix}], \\ A_{I 2} = [\begin{matrix} 0 & \frac{2 (1 + μ)}{E} \\ \frac{E}{2 (1 + μ)} f^{2} \end{matrix}] 。 \end{array}$

依据Cayley-Hamilton定理,对矩阵方程式（4a）,（4b）进行求解可以得到单层地基中应力和位移的传递函数,传递函数的具体表达形式参见文献[18],由于篇幅限制,本文不再赘述。采用与文献[16]相似的处理方式,就可以得到堆载作用下层状土体的应力位移关系：

(5)

基于文献[19]的方法,对式（5）进行双重Fourier逆变换,可以得到真实空间域中地表堆载引起的附加应力数值解。

对于如图2所示的地面偏心堆载,采用如式（6）的坐标变换,并代入式（5）中,即可以得到偏心荷载下分层地基中应力和位移的响应。

$\begin{array}{l} x = x^{'} \cos θ - y^{'} \sin θ + x_{0}, \\ y = x^{'} \sin θ + y^{'} \cos θ + y_{0}, \\ z = z_{0} 。 \end{array}}$

(6)

图 2 偏心堆载

Figure 2. Eccentric surcharge

下载: 全尺寸图片幻灯片

1.2 地表荷载作用下盾构隧道变形计算

通过1.1节可以得到地表堆载下分层地基中任一深度处附加应力的计算结果,接下来采用两阶段法^[17],计算地铁隧道与土体的相互作用,分析地表堆载下隧道的纵向变形响应。

（1）土体模型

在结构与土体的相互作用计算中,通常采用Winkler地基模型^{[17, 20]}、Pasternak地基模型^[21]、连续弹性体模型来模拟软土^[13]。Liang等^[21-22]分析了基坑开挖对下卧地铁的影响,土体分别采用Winkler地基模型和Pasternak地基模型进行模拟,研究表明两种地基模型下得到的隧道隆起量差别不大,但Winkler地基模型更方便于工程应用。因此,本文土体模型采用Winkler地基模型。关于地基反力系数,Vesic基于地表弹性地基梁,给出了确定地基反力系数的经验公式。由于没有考虑土层埋深对土层刚度的影响,Vesic经验公式会高估了隧道的变形。为了更好地反映埋深对土层刚度的影响,Liang等^[21]提出了基于埋深修正的Vesic地基反力系数经验公式：

$k = \frac{1.3 E_{s}}{η B (1 - μ^{2})} \sqrt[12]{\frac{E_{s} B^{4}}{E I}},$

(7)

式中, $η = 1 + \frac{1}{1.7 z_{0} / B}$ ^[20], $E_{s}$ , $μ$ 分别为隧道周围土体变形模量和泊松比,B为隧道外径, $E I$ 取隧道等效抗弯刚度 $E I_{eq}$ 。

（2）隧道模型

城市地铁隧道通常由预制管片组成,管片与管片之间通过高强螺栓连成一个整体。毫无疑问,管片接头的存在会削弱盾构隧道的整体刚度。大量监测数据表明,隧道沿轴线方向的变形可以分解为两部分：①弯曲引发管片的弯曲变形,造成管片的张开；②不均匀沉降诱发的剪切应力引发管片之间的错台变形^[23-24]。戴宏伟等^[6]、李俊昱等^[11]采用Euler-Bernoulli梁分别计算了隧道和管线的纵向变形,但Euler-Bernoulli梁只能考虑弯曲变形,无法得到管片之间的错台量大小,因此本文采用Timoshenko梁来模拟盾构隧道。

为了考虑管片之间接头的存在引起隧道纵向刚度的衰减,大量学者进行了研究^[25-26],其中日本学者Shiba提出的刚度等效方法在工程中得到了大量应用,本文同样也采用该方法。图3为隧道变形示意图,通过变形协调条件,可以得到隧道等效抗弯刚度、等效抗剪刚度、张开量和错台量。

图 3 管片受力和变形示意图

Figure 3. Deformation and stress of linings

下载: 全尺寸图片幻灯片

a）等效抗弯刚度和张开量

$\begin{array}{l} ϕ + \cot ϕ = π (0.5 + \frac{N k_{b} l_{s}}{E_{c} A_{c}}), \\ φ = \frac{l_{s}}{E_{c} I_{c}} \frac{\cos ϕ + (ϕ + π / 2) \sin ϕ}{\cos^{3} ϕ} M, \\ E I_{eq} = \frac{\cos^{3} ϕ}{\cos ϕ + (ϕ + π / 2) \sin ϕ} E_{c} I_{c} 。 \end{array}}$

(8)

式中,N为纵向螺栓的数量, $k_{b}$ 为螺栓的刚度： $k_{b} =$ $E_{b} A_{b} / l_{b}$ , $l_{s}$ 和 $l_{b}$ 分别为管片和螺栓的长度, $E_{c}$ 和 $I_{c}$ 分别为管片的弹性模量和隧道的惯性矩。

由弯矩引起管片之间最大张开量可以表示为

$Δ = φ (r + m) = \frac{M}{E I_{eq}} (r + r \sin ϕ) l_{b} 。$

(9)

b）等效剪切刚度和错台量

基于Timoshenko梁理论和变形协调条件,隧道的等效剪切刚度可以表示为

$G_{e q} = ζ \frac{l_{s}}{\frac{l_{b}}{N κ_{b} G_{b} A_{b}} + \frac{l_{s}}{κ_{c} G_{c} A_{c}}},$

(10)

式中 $ζ$ 为考虑影响隧道刚度相关因素的修正参数,一般取1； $κ_{b}$ 和 $κ_{c}$ 为Timoshenko梁和管片的剪切刚度修正系数,分别取0.9和0.5； $G_{b}$ 和 $G_{c}$ 分别为螺栓和隧道的剪切模量； $A_{b}$ 和 $A_{c}$ 分别为螺栓和隧道的横截面积。

由剪切引起管片之间的错台量可以表示为

$δ = l_{s} \frac{Q}{G_{eq}} 。$

(11)

（3）隧道变形计算模型

为简化计算,假设地表荷载作用前隧道变形已经稳定、隧道与周围土体始终保持接触,并且不考虑土体固结、蠕变以及荷载随时间的变化。取隧道微元体单元进行受力分析（如图4所示）,可以得到如下两个平衡方程：

图 4 隧道单元受力分析图

Figure 4. Force analysis of element

下载: 全尺寸图片幻灯片

$Q + p D_{t} d x = q D_{t} d x + Q + d Q / d x （力平衡方程）,$

(12a)

$\begin{matrix} - M - Q d x - p D_{t} d x d x / 2 + q D_{t} d x d x / 2 + M + d M / d x = 0 \\ （力矩平衡方程）。 \end{matrix}$

(12b)

式中 $Q$ 和 $M$ 分别为作用在隧道上的剪力和弯矩； $q$ 为堆载引起的附加应力； $D_{t}$ 为隧道外径； $p$ 为地基反力,根据Winkler地基模型, $p = k w (x)$ , $k$ 为地基反力系数,由式（7）确定, $w (x)$ 为堆载引起的隧道沉降。

根据Timoshenko梁理论,内力与变形之间的关系为

$M = - E I_{eq} \frac{d θ}{d x}, Q = G_{eq} (\frac{d w}{d x} - θ),$

(13)

式中, $θ$ 为梁截面中性面的转动角度。

联立式（12a）,（12b）,（13）,可以得到地表竖向荷载下盾构隧道竖向位移w(x)的微分控制方程：

$\frac{d^{4} w (x)}{d x^{4}} + α \frac{d^{2} w (x)}{d x^{2}} + β w (x) = α_{1} \frac{d^{2} q (x)}{d x^{2}} + β_{1} q (x),$

(14)

式中, $α = - \frac{k D_{t}}{G_{eq}}$ , $β = \frac{k D_{t}}{E I_{eq}}$ , $α_{1} = - \frac{D_{t}}{G_{eq}}$ , $β_{1} = \frac{D_{t}}{E I_{eq}}$ 。

式（14）为4阶常微分方程,很难直接得到其显式解析解,故采用有限差分法将微分方程转换为代数形式的差分方程,通过编程求其数值解。先将隧道离散成n+5个微单元体,每个单元体的长度为l,如图5所示,-2,-1,n+1和n+2均为虚节点。假设隧道两端均自由,即无弯矩和剪力作用。因此,对于0节点和n节点,分别满足边界条件： $Q_{0} = Q_{n} = 0$ , $M_{0} =$ $M_{n} = 0$ 。根据差分原理,结合边界条件,式（14）可以改写为以挠度w(x)为未知数的矩阵表达式：

图 5 隧道离散分析

Figure 5. Discretization of tunnel

下载: 全尺寸图片幻灯片

$K W = D S,$

(15)

式中, $W = {[w_{0} w_{1} \dots w_{n - 1} w_{n}]}^{T}$ , $S =$ ${[q_{0} q_{1} \dots q_{n - 1} q_{n}]}^{T}$ ,可以通过式（5）求得,K和D的表示形式见附录。求解式（15）就可以得到地表荷载作用下隧道的纵向变形,然后联立式（9）～（13）,进一步可以得到隧道承受的弯矩、剪力、张开量和错台量。

1.3 算例验证

（1）与Boussinesq解比较

基于式（5）,采用双重Fourier逆变换和高斯积分法,可以得到分层地基中地表堆载引起的附加应力,通过与经典的Boussinesq解进行对比,来验证分层地基应力计算模型以及数值变换的正确性。假设地表作用100 kN的荷载,荷载作用范围为4×10 m,地基土为弹性半空间无限体,弹性模量为10 MPa,泊松比为0.33。分别采用Boussinesq解和本文解（其中土体分层数取为2层和4层）计算10 m处的附加应力,计算结果如图6所示,对比结果表明,本文计算结果与Boussinesq解基本一致,从而验证了本文分层土体附加应力计算模型的可靠性。

图 6 附加应力计算结果对比

Figure 6. Comparison of additional stress

下载: 全尺寸图片幻灯片

（2）与已有文献比较

文献[9]以上海典型隧道为研究背景,分析了均质土体中地表堆载对隧道纵向变形的影响。采用本文的计算结果与文献的结果如图7所示,进一步验证了本文计算模型的正确性。

图 7 均质地基中堆载引起的隧道沉降

Figure 7. Comparison of settlement

下载: 全尺寸图片幻灯片

2. 影响参数分析

假定在隧道轴线正上方地表进行工程堆土,堆土重度为18 kN/m³,堆土高度为4 m,地表附加荷载作用范围为2a×2b=20 m×40 m,隧道轴线埋深为15 m。隧道为上海典型地铁隧道,管片内外径分别为5.5 m和6.2 m,环宽为1.2 m,弹性模量为3.45×10⁷ kPa。螺栓为17个,直径为0.03 m,长度为0.4 m,弹性模量为2.06×10⁸ kPa。在下面分析中,若无特别说明,隧道所取参数不变。

2.1 上覆土体模量

为了便于分析,假设第一层层厚10 m,弹性模量变化范围为5～40 MPa,泊松比为0.35,第二层为半无限空间体,弹性模量为10 MPa,泊松比为0.35。

隧道正上方堆载情况下,上覆土体模量对隧道纵向变形影响如图8（a）所示。隧道竖向沉降最大值出现在荷载作用中心处,随着上覆土体模量越大隧道纵向变形越小；当上覆土体模量从5 MPa增大到40 MPa时,隧道最大沉降从16 mm减小为12 mm,最大沉降幅度减小了25%。这主要是因为上覆土体模量越大,土体强度越高,应力扩散效应越明显,作用在隧道上的附加应力也就越小,从而引起隧道的沉降量也就越小。距堆载中心40 m附近,隧道沉降几乎为零,因此隧道沉降槽宽度约为80 m,是荷载作用宽度（沿隧道轴线方向）的4倍,且沉降槽宽度几乎不受上覆土体模量的影响。

图 8 上覆土体模量对隧道内力和变形的影响

Figure 8. Effects of modulus of overlying soil on tunnel deformation and internal forces

下载: 全尺寸图片幻灯片

图8（b）,（c）分别为隧道所受弯矩和张开量随上覆土层模量的变化情况。由图可知,堆载作用下隧道弯矩和张开量沿隧道纵向的分布一致,最大值均出现在荷载作用中心点处,此处即为隧道最危险截面,隧道管片可能因为过大的压应力或拉应力导致破损或产生裂缝,从而引发隧道渗水,影响隧道安全运营。地表堆载下,隧道受到的最大剪力和错台量出现在荷载作用边缘处,如图8（d）,（e）所示,这表明在这些隧道截面处,螺栓承受的剪应力最大,因而最容易发生破坏。

综上,在堆载中心处和边缘处,隧道会因承受较大的弯矩和剪力而出现较大的张开量和错台量,情况严重时甚至导致隧道出现道床脱落管片混凝土挤碎、螺栓剪断、渗漏水以及纵缝张开等^[1]病害,影响隧道的安全运营。所以,一旦隧道正上方出现堆载,需要加强这些隧道截面的监测工作或提前采取保护措施,预防隧道病害的产生。

2.2 下卧土体模量

为了便于分析,假设第一层层厚20 m,弹性模量为10 MPa,泊松比为0.35,第二层为半无限空间体,弹性模量变化范围为5～40 MPa,泊松比为0.35。

隧道正上方地表堆载作用下,隧道下卧土体模量对隧道内力和变形的影响如图9所示。由图9（a）可知,下卧土体模量越大,地表荷载作用下隧道沉降越小；当下卧土体模量从5 MPa增大到40 MPa时,隧道最大沉降从22 mm减小为7 mm,最大沉降幅度减小了68%。这主要是因为下卧土体模量越大,土体刚度也就越大,对上覆土体的约束作用也随之增加；当下卧土体的模量趋于无穷大时,下卧土层可以等效为刚性边界,即上覆土体底部的竖向位移完全被约束,此种情况下隧道的纵向变形完全取决于上层土体的性质。此外,与图9（a）比较,隧道沉降范围随着下卧土体模量的增大明显缩小,从5倍加载宽度减小为3倍。

图 9 下卧土体模量对隧道内力和变形的影响

Figure 9. Effects of modulus of underlying soil on tunnel deformation and internal forces

下载: 全尺寸图片幻灯片

下卧土体模量对隧道承受的弯矩、张开量、剪力以及错台量的影响分别如图9（b）～（e）所示,随着下卧土体模量的增加,隧道内力和变形随之减小,变化趋势与上层土体一致,此处不再赘述。

两层土体情况下,隧道最大沉降随土体模量比变化的计算结果如图10所示。由图10可知,在地表堆载作用下,无论是上覆土体模量增加,还是下卧土体模量增加,隧道竖向最大沉降均会降低,相比而言下卧土层的影响更为明显,说明下卧土层控制隧道沉降的效果要优于硬表层地基的情况。另一方面,当下卧土层模量小于隧道所处土层的模量时（即下卧软土层）,隧道沉降急剧增大。因此,若隧道下卧软土层,需要引起重视,不宜进行堆土工程,避免隧道因堆载出现过大的变形。

图 10 最大沉降随土体模量比的变化趋势

Figure 10. Effects of relative soil modulus on maximum tunnel settlement

下载: 全尺寸图片幻灯片

3. 结论

地表堆载会改变隧道原有的平衡状态,引起隧道结构产生过大变形,诱发一系列的隧道病害。基于层状弹性半空间理论,本文建立了层状地基中地表堆载对既有隧道影响的弹性分析方法,分析了土体分层特性对隧道结构响应的影响,得到以下3点结论。

（1）本文采用弹性层状半空间地基模型,建立了能够考虑非均质土体条件的地表大面积荷载对临近既有隧道影响的弹性分析方法,并编写了层状地基中隧道性状的分析程序,方便求解出地表堆载作用下土体特性对既有盾构隧道的内力和变形响应。通过与已有文献数据的对比,验证了本文模型的合理性。

（2）本文方法具有较强的通用性,不仅可以解答均质地基的情况,还可以解答非均质地基的情况,继而可以反映土体分层特性对隧道的影响。对上海典型地铁隧道性状进行参数分析,结果表明上覆土层和下卧土层的弹性模量对隧道沉降和受力具有较为明显的影响,其中增大下卧层土体弹性模量可以显著减小隧道沉降。

（3）当隧道下卧软土层时,地表堆载作用下隧道更容易发生变形,为了保证隧道的安全运营,应该严格评估隧道地表堆载的影响。

此外,限于篇幅,本文仅考虑了隧道正上方大面积堆载引发的隧道纵向变形响应,未涉及到隧道堆载（尤其是偏载）对隧道侧向变形的影响,因此在后续的研究中也可以进行具体分析。

附录

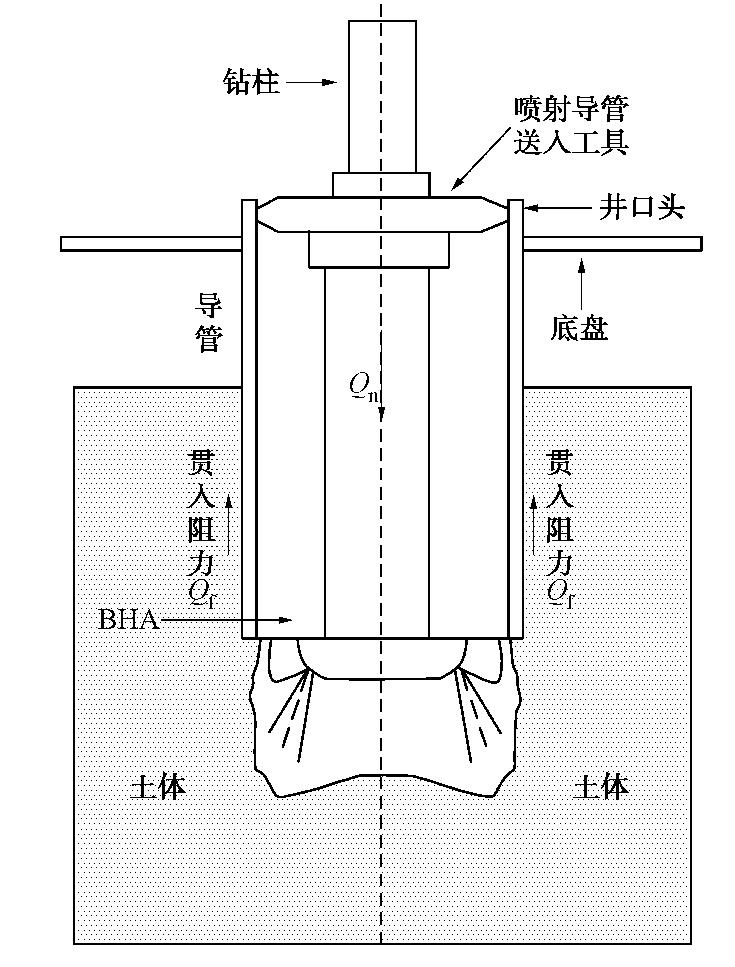

图 1 喷射下导管示意图

Figure 1. Schematic diagram of jetting conductor

下载: 全尺寸图片幻灯片

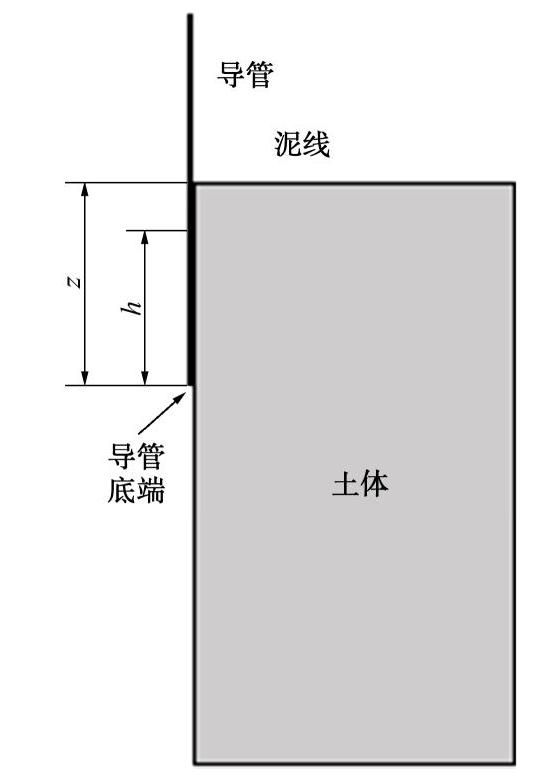

图 2 导管贯入深度和导管底端经过土体某位置的示意图

Figure 2. Sketch of penetration depth z and distance from conductor tip h

下载: 全尺寸图片幻灯片

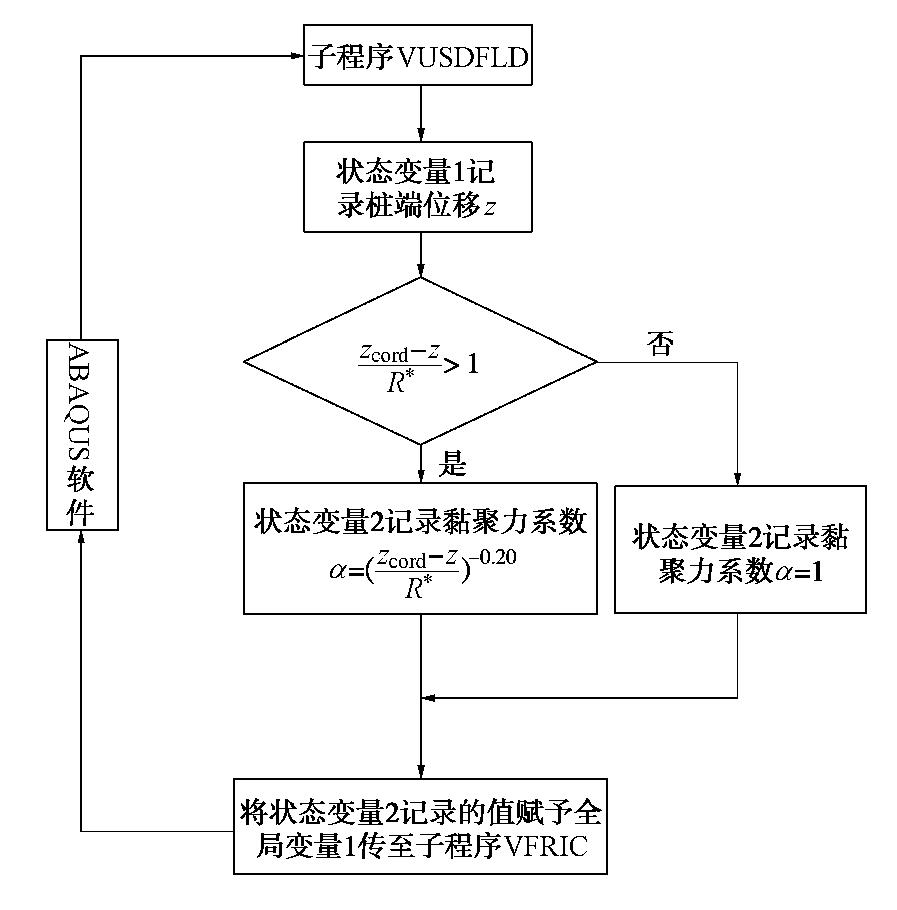

图 3 考虑摩擦疲劳的黏性接触面计算流程图

Figure 3. Flow chart of calculation of adhesive contact surface considering friction fatigue

下载: 全尺寸图片幻灯片

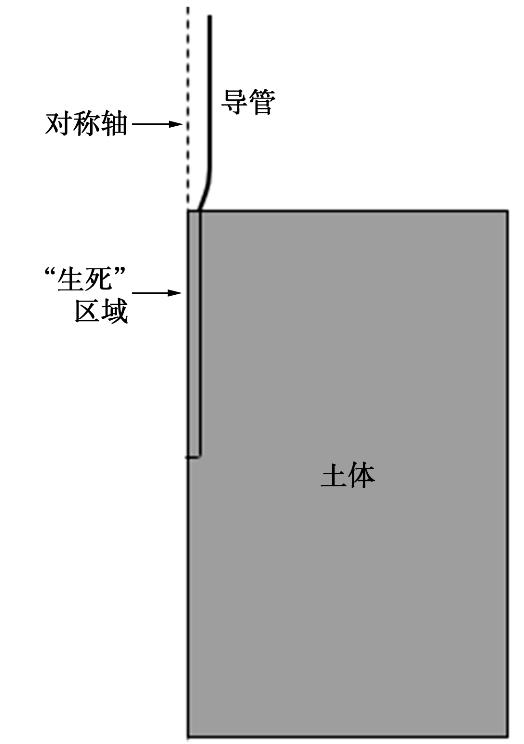

图 4 简化后的导管安装示意图

Figure 4. Schematic diagram of simplified model for jetting conductor

下载: 全尺寸图片幻灯片

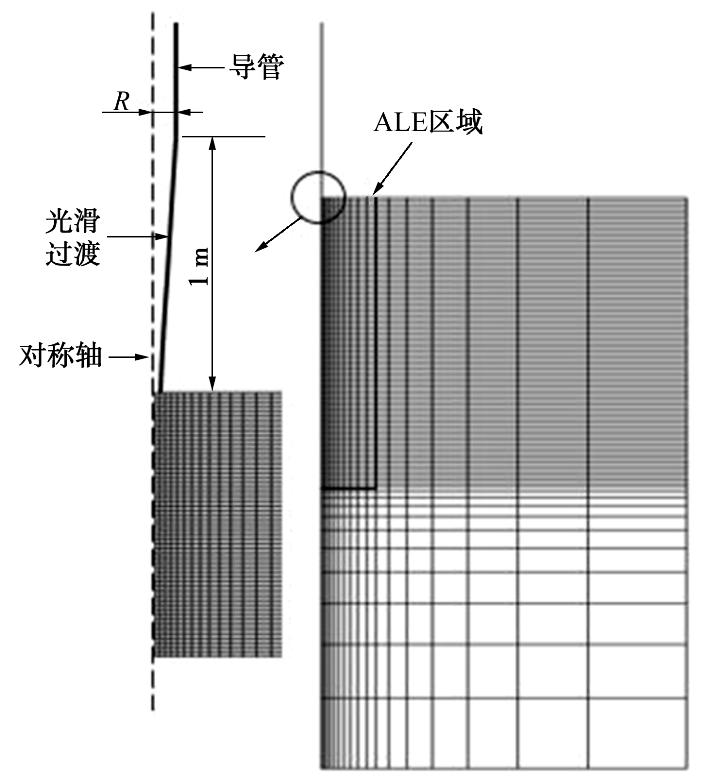

图 5 模型网格划分示意图

Figure 5. Schematic diagram of model mesh

下载: 全尺寸图片幻灯片

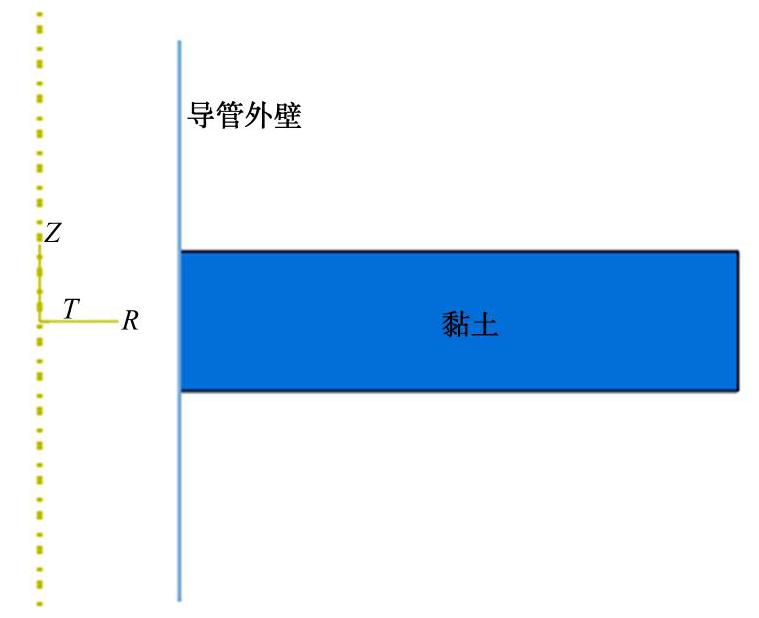

图 6 管土界面摩擦力计算模型

Figure 6. Finite element model for calculation of friction between conductor and clay interface

下载: 全尺寸图片幻灯片

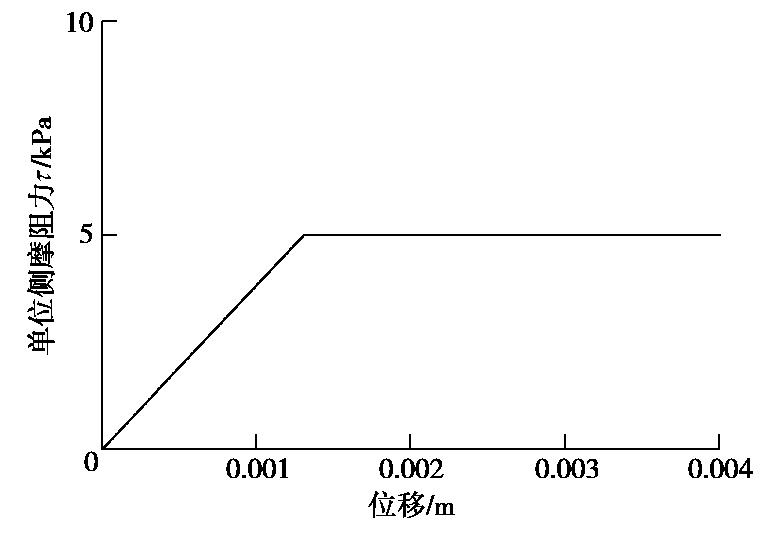

图 7 管土界面摩擦力算法验证

Figure 7. Verification of method for friction of conductor-clay interface

下载: 全尺寸图片幻灯片

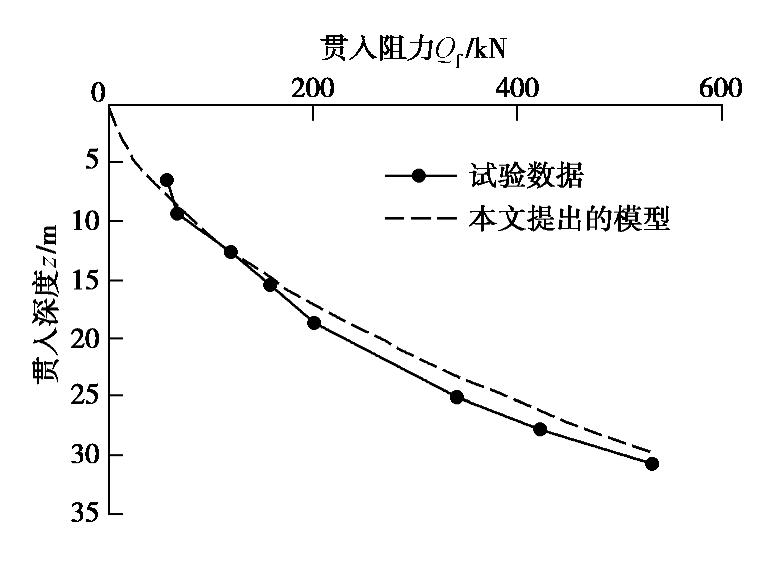

图 8 本文数值模型和Beck试验结果的比较

Figure 8. Comparison between numerical and test results

下载: 全尺寸图片幻灯片

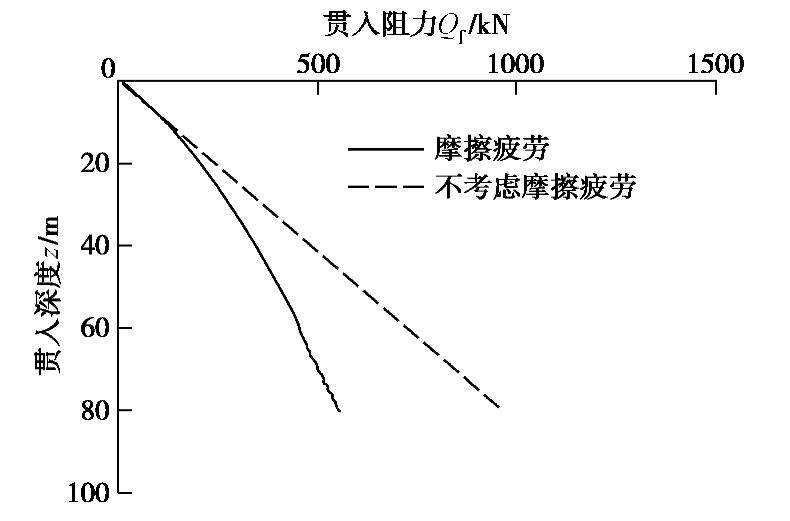

图 9 摩擦疲劳对导管贯入阻力的影响（均质土）

Figure 9. Effects of friction fatigue on conductor penetration resistance (homogeneous soil)

下载: 全尺寸图片幻灯片

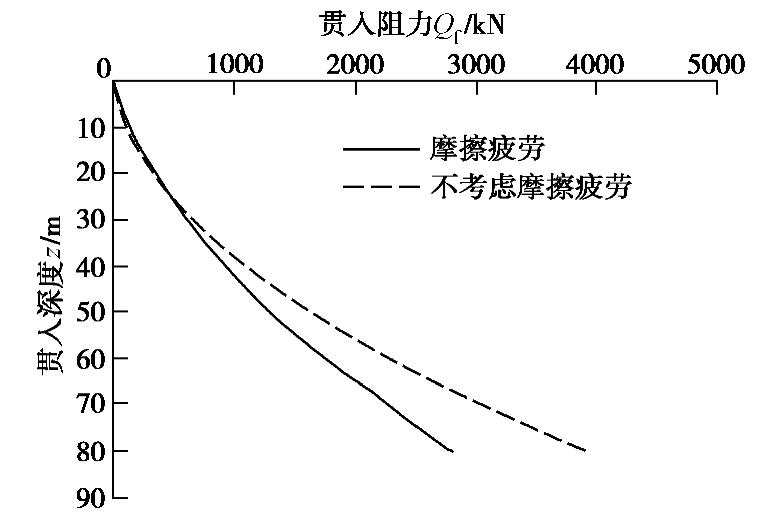

图 10 摩擦疲劳对导管贯入阻力的影响（非均质土）

Figure 10. Effects of friction fatigue on conductor penetration resistance (heterogeneous soil)

下载: 全尺寸图片幻灯片

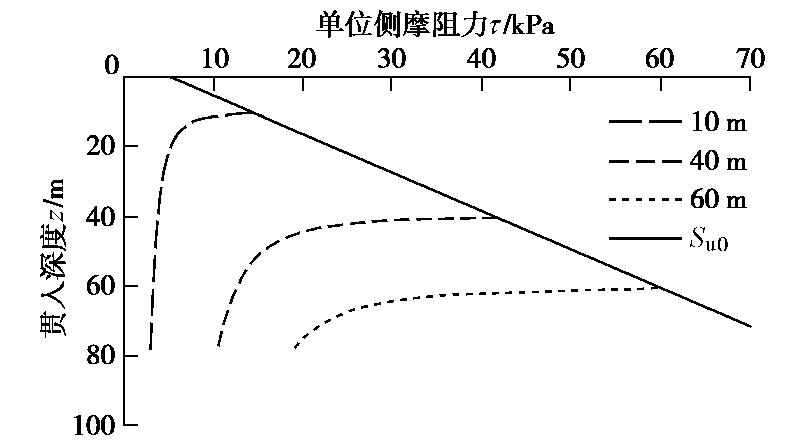

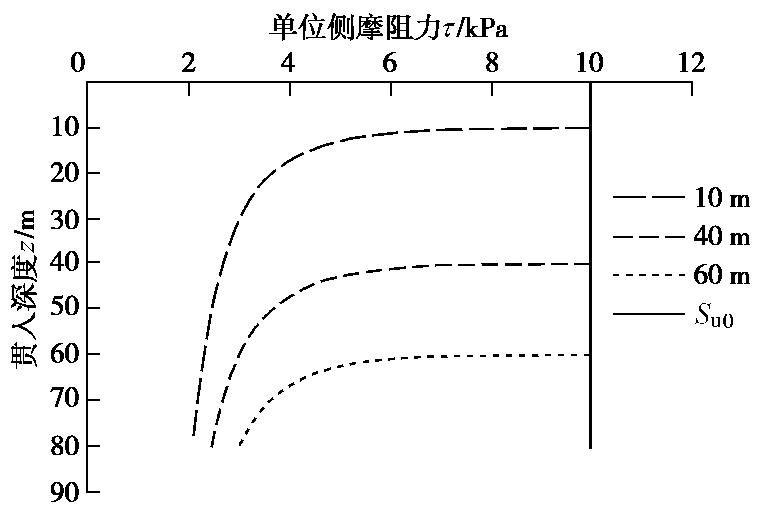

图 11 管土界面处单位侧摩阻力随着贯入深度变化曲线（均质土）

Figure 11. Variation of unit shaft resistance at conductor-soil interface with penetration depth (homogeneous soil)

下载: 全尺寸图片幻灯片

图 12 管土界面处单位侧摩阻力随着贯入深度变化曲线（非均质土）

Figure 12. Variation of unit shaft resistance at conductor-soil interface with penetration depth (heterogeneous soil)

下载: 全尺寸图片幻灯片

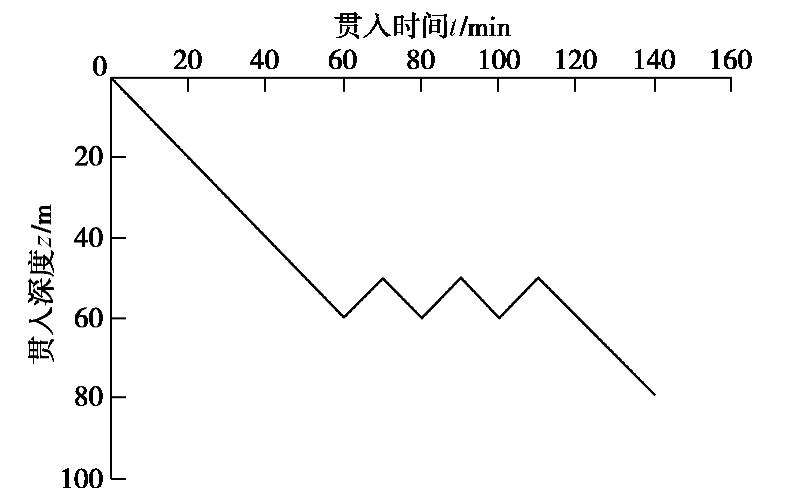

图 13 划井眼作业时的导管贯入深度随时间变化曲线

Figure 13. Variation of conductor penetration depth with time

下载: 全尺寸图片幻灯片

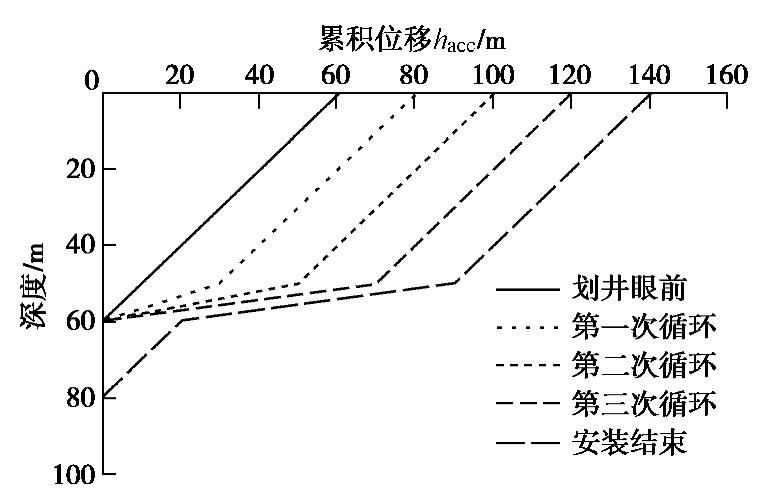

图 14 划井眼过程中不同深度处的土体的累积剪切位移

Figure 14. Cumulative displacements of soil at different depths during reciprocation

下载: 全尺寸图片幻灯片

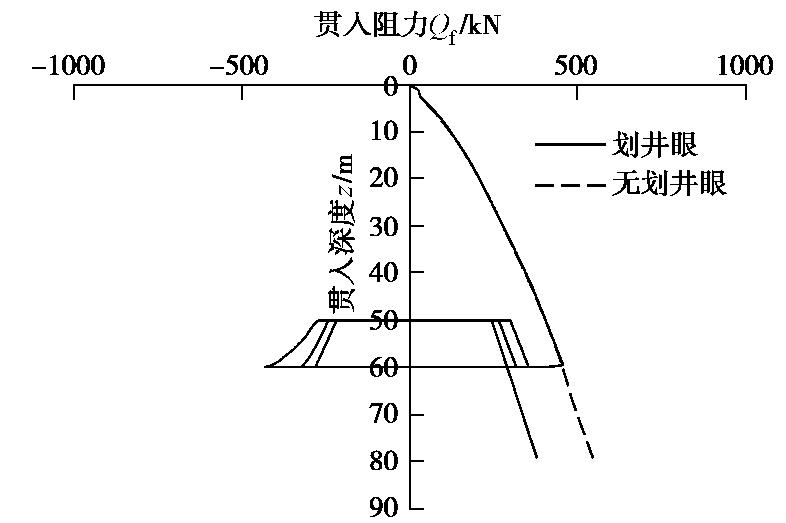

图 15 划井眼对贯入阻力的影响（均质土）

Figure 15. Effects of reciprocation on resistance of conductor (homogeneous soil)

下载: 全尺寸图片幻灯片

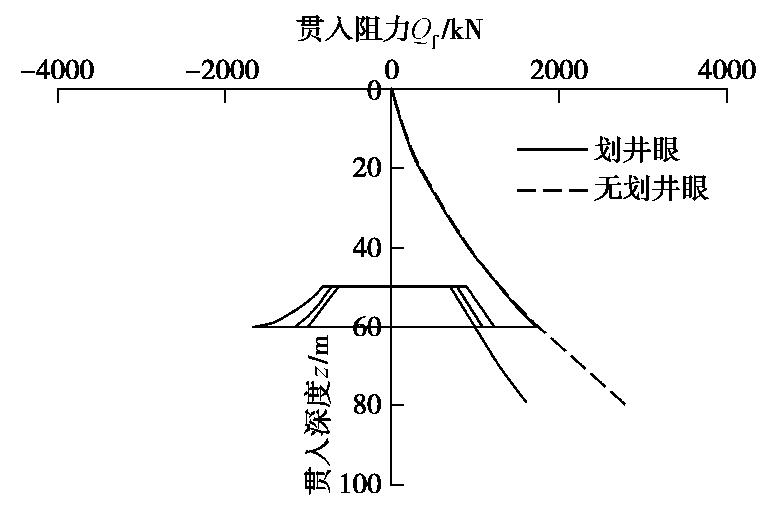

图 16 划井眼对贯入阻力的影响（非均质土）

Figure 16. Effects of reciprocation on resistance of conductor (heterogeneous soil)

下载: 全尺寸图片幻灯片

图 17 划井眼过程中管土界面处单位侧摩阻力随着贯入深度变化曲线（均质土）

Figure 17. Variation of unit shaft resistance at conductor-soil interface with penetration depth during reciprocation (Homogeneous soil)

下载: 全尺寸图片幻灯片

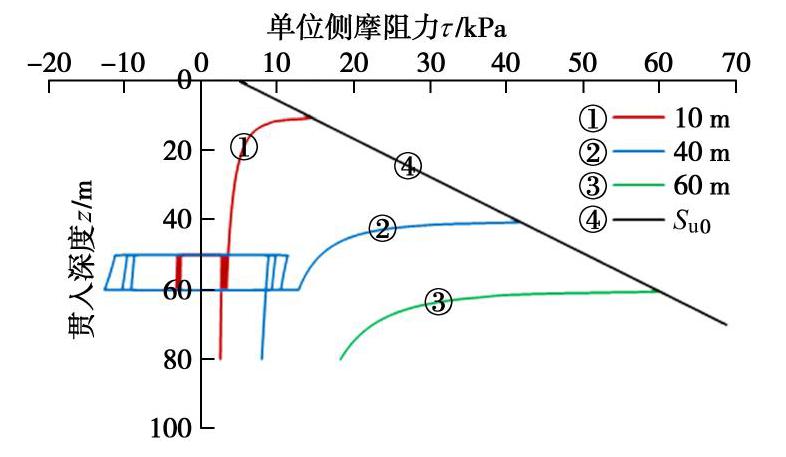

图 18 划井眼过程中管土界面处单位侧摩阻力随着贯入深度变化曲线（非均质土）

Figure 18. Variation of unit shaft resistance at conductor-soil interface with penetration depth during reciprocation (heterogeneous soil)

下载: 全尺寸图片幻灯片

表 1 土体模型材料参数表

Table 1 Parameters of finite element model in this study

参数	有效重度 $γ^{'}$ /(kN·m^-3)	初始土体不排水抗剪强度S_u/kPa	泊松比 $ν$	杨氏模量E/kPa	灵敏度S_t
数值	6.50	5+0.91z_d	0.49	500S_u	7

下载: 导出CSV

表 2 循环后的导管贯入阻力表

Table 2 Conductor resistances after each reciprocation

累积剪切位移h_acc/m	均质土/kN	非均质土/N
60	455.89	1722.86
80	352.19	1211.71
100	315.17	1066.80
120	290.11	974.09

下载: 导出CSV

参考文献(31)

[1]	AKERS T J. Jetting of structural casing in deepwater environments: job design & operational practices[J]. SPE Drilling and Completion, 2018, 23(1): 29-40.
[2]	王腾, 孙宝江. 深水喷射井口结构套管水平承载力[J]. 中国石油大学学报(自然科学版), 2008, 32(5): 50-53. doi: 10.3321/j.issn:1673-5005.2008.05.010 WANG Teng, SUN Bao-jiang. Lateral bearing capacity of jetting structural casing of wellhead in deepwater[J]. Journal of China University of Petroleum (Edition of Natural Science), 2008, 32(5): 50-53. (in Chinese) doi: 10.3321/j.issn:1673-5005.2008.05.010
[3]	唐海雄, 罗俊丰, 叶吉华, 等. 南海超深水喷射钻井导管入泥深度设计方法[J]. 石油天然气学报, 2011, 33(3): 147-151. doi: 10.3969/j.issn.1000-9752.2011.03.034 TANG Hai-xiong, LUO Jun-feng, YE Ji-hua, et al. Method of design of conductor setting depth for ultra-deepwater jetting drilling in South China Sea[J]. Journal of Oil and Gas Technology, 2011, 33(3): 147-151. (in Chinese) doi: 10.3969/j.issn.1000-9752.2011.03.034
[4]	RANDOLPH M F. Science and empiricism in pile foundation design[J]. Géotechnique, 2003, 53(10): 847-875. doi: 10.1680/geot.2003.53.10.847
[5]	WHITE D J, LEHANE B M. Friction fatigue on displacement piles in sand[J]. Géotechnique, 2004, 54(10): 645-658.
[6]	GAVIN K G, KELLY O, BRENDAN C. Effect of friction fatigue on pile capacity in dense sand[J]. Journal of Geotechnical and Geoenvironmental Engineering, 2007, 133(1): 63-71. doi: 10.1061/(ASCE)1090-0241(2007)133:1(63)
[7]	GAVIN K, GALLAGHER D, DOHERTY P, et al. Field investigation of the effect of installation method on the shaft resistance of piles in clay[J]. Canadian Geotechnical Journal, 2010, 47(7): 730-741.
[8]	刘俊伟, 张明义, 赵洪福, 等. 基于球孔扩张理论和侧阻力退化效应的压桩力计算模拟[J]. 岩土力学, 2009, 30(4): 1181-1185. doi: 10.3969/j.issn.1000-7598.2009.04.056 LIU Jun-wei, ZHANG Ming-yi, ZHAO Hong-fu, et al. Computational simulation of jacking force based on spherical cavity expansion theory and friction fatigue effect[J]. Rock and Soil Mechanics. 2009, 30(4): 1181-1185. (in Chinese) doi: 10.3969/j.issn.1000-7598.2009.04.056
[9]	黄生根, 龚维明. 桩端压浆对超长大直径桩侧阻力的影响研究[J]. 岩土力学, 2006, 27(5): 711-716. doi: 10.3969/j.issn.1000-7598.2006.05.006 HUANG Sheng-gen, GONG Wei-ming. Study on effect of base grouting on shaft friction of overlength large diameter pile[J]. Rock and Soil Mechanics, 2006, 27(5): 711-716. (in Chinese) doi: 10.3969/j.issn.1000-7598.2006.05.006
[10]	张忠苗, 刘俊伟, 俞峰, 等. 静压管桩终压力与极限承载力的相关关系研究[J]. 岩土工程学报, 2010, 32(8): 1207-1213. https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC201008014.htm ZHANG Zhong-miao, LIU Jun-wei, YU Feng, et al. Relationship between terminative jacking force and ultimate bearing capacity of jacked pipe piles[J]. Chinese Journal of Geotechnical Engineering, 2010, 32(8): 1207-1213. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-YTGC201008014.htm
[11]	KVALSTAD T J, NADIM F, HARBITZ C B. Deepwater geohazards. Geotechnical concerns and solutions[C]//Proc, Offshore Technology Conf, Offshore Technology Conference, 2001, Houston.
[12]	ZHOU H, RANDOLPH M F. Resistance of full-flow penetrometers in rate-dependent and strain-softening clay[J]. Géotechnique, 2009, 59(2): 79-86.
[13]	KIM Y H, HOSSAIN M S. Numerical study on pull-out capacity of torpedo anchors in clay[J]. Geotech Lett, 2016, 6(4): 1-8.
[14]	BECK R D, JACKSON C W, HAMILTON T K. Reliable deep-water structural casing installation using controlled jet-ting[C]//Annual Technical Conference and Exhibition, Society of Petroleum, 1991, Texas: 75-84.
[15]	WHITTLE A J, SUTABURT T. Parameters for average gulf clay and prediction of pile set-up in the gulf of mexico[C]//ASCE Conference Proceedings, 2005, Texas: 440-458.
[16]	API RP 2A-WSD. API Recommended Practice for Planning, Designing and Constructing Fixed Offshore Platforms- Working Stress Design (21st)[S]. Washington D C: American Petroleum Institute, 2005.
[17]	LYMON C R, WANG S T, JOSE A, et al. A Program for the Study of Driven Piles under Axial Loads[M]. Austin: Howard Lane, 2015: 110-130.
[18]	WANG T, LIU W L, WU R, et al. Simulation of T-bar penetration in soft clay with adhesive contact[J]. Marine Georesources and Geotechnolog, 2019(1): 1-10.
[19]	COOKE R W, PRICE G, TARR K. Jacked piles in London clay: a study of load transfer and settlement under working conditions[J]. Géotechnique, 1979, 29(2): 113-147.
[20]	DOHERTY P, GAVIN K. The shaft capacity of displacement piles in clay: a state of the art review[J]. Geotechnical and Geological Engineering, 2011, 29(4): 389-410. doi: 10.1007/s10706-010-9389-2
[21]	KONKOL J, BALACHOWSKI L. Large deformation finite element analysis of undrained pile installation[J]. Studia Geotechnica et Mechanica, 2016, 38(1): 45-54. doi: 10.1515/sgem-2016-0005
[22]	WALKER J, YU H S. Adaptive finite element analysis of cone penetration in clay[J]. Acta Geotechnica, 2006, 1(1): 43-57. doi: 10.1007/s11440-006-0005-9
[23]	魏欢. 锚杆静压桩在既有建筑物地下加层工程中的应用研究[D]. 南京: 南京航空航天大学, 2012: 30-31. WEI Huan. Study on the Application of Anchor Jacked Pile in the Basement Addition of Existing Buildings[D]. Nanjing: Nanjing University of Aeronautics and Astronautics, 2012: 30-31. (in Chinese)
[24]	徐荣强, 陈建兵, 刘正礼, 等. 喷射导管技术在深水钻井作业中的应用[J]. 石油钻探技术, 2007(3): 19-22. doi: 10.3969/j.issn.1001-0890.2007.03.006 XU Rong-qiang, CHEN Jian-bing, LIU Zheng-li, et al. The application of jetting technology in deepwater drilling[J]. Petroleum Drilling Techniques, 2007(3): 19-22. (in Chinese) doi: 10.3969/j.issn.1001-0890.2007.03.006
[25]	刘和兴, 方满宗, 刘智勤, 等. 南海西部陵水区块超深水井喷射下导管技术[J]. 石油钻探技术, 2017, 45(1): 10-16. https://www.cnki.com.cn/Article/CJFDTOTAL-SYZT201701002.htm LIU He-xing, FANG Man-zong, LIU Zhi-qin, et al. Jetting-based conductor running technology used in ultra-deep water well of Lingshui Block in the Western South China Sea[J]. Petroleum Drilling Techniques, 2017, 45(1): 10-16. (in Chinese) https://www.cnki.com.cn/Article/CJFDTOTAL-SYZT201701002.htm
[26]	ZAKERI A, LIEDTKE E, CLUKEY E C, et al. Long-term axial capacity of deepwater jetted piles[J]. Géotechnique, 2014, 64(12): 966-980. doi: 10.1680/geot.14.P.014
[27]	周建良. 深水表层导管喷射钻进过程中钻井液排量优化研究[J]. 中国海上油气, 2012, 24(4): 50-52. doi: 10.3969/j.issn.1673-1506.2012.04.010 ZHOU Jian-liang. Research on the optimization of delivery capacity during jetting drilling of surface conduct in deep water[J]. China Offshore Oil and Gas, 2012, 24(4): 50-52. (in Chinese) doi: 10.3969/j.issn.1673-1506.2012.04.010
[28]	ALAWNEHl A S, NUSIER O K, AL-KATEEB M. Dependency of unit shaft resistance onin-situstress: Observations derived from collected field data[J]. Geotechnical and Geological Engineering, 2003, 21(1): 29-46.
[29]	蒋建平, 高广运, 章杨松. 基于现场试验的桩身总侧阻力达到极限后的退化[J]. 岩石力学与工程学报, 2008, 27(3): 633-633. doi: 10.3321/j.issn:1000-6915.2008.03.026 JIANG Jian-ping, GAO Guang-yun, ZHANG Yang-song. Degradation of pile total skin friction after reaching ultimate state based of field test[J]. Chinese Journal of Rock Mechanics and Engineering, 2008, 27(3): 633-633. (in Chinese) doi: 10.3321/j.issn:1000-6915.2008.03.026
[30]	JEANJEAN P. Innovative design method for deep—water surface casings[C]//SPE Annual Technical Conferece and Exhibition, Society of Petroleum Engineers, 2002, Texas: 1-14.
[31]	WANG T, LIU W L. Development of cyclic p-y curves for laterally loaded pile based on T-bar penetration tests in clay[J]. Canadian Geotechnical Journal, 2016, 53(10): 1731-1741.

施引文献(35)

期刊类型引用(19)

1.	彭俊皓，魏玉峰，李常虎，王群，李征征. 基于DBO-GRNN神经网络的冰水堆积物渗透系数预测. 人民长江. 2025(02): 167-174 . 百度学术
2.	张杰，黄勇. 长江漫滩区软土渗透系数计算方法对比分析. 中国煤炭地质. 2024(02): 37-42 . 百度学术
3.	王宇虓，杜广印，刘松玉，杨泳，周同和，徐金涛. 振杆密实法加固粗粒混合土模型试验. 工程科学与技术. 2024(03): 99-108 . 百度学术
4.	樊书抗，杨正权，朱凯斌，赵艺颖，刘小生，赵剑明. 土的级配特征与连续级配方程研究. 水利学报. 2024(05): 597-606 . 百度学术
5.	郭海，张安银. 基于PCA的长江漫滩软弱黏性土渗透特性研究. 江苏建筑. 2024(04): 102-105 . 百度学术
6.	赵桂锋，蒋明杰，张振，王天成，梅国雄. 粗粒土缩尺级配的渗透系数规律试验. 工程科学与技术. 2024(05): 240-246 . 百度学术
7.	李诗琪，杨忠平，刘浩宇，高宇豪，刘新荣. 考虑间断级配影响的土石混合体水力侵蚀分异机理. 土木工程学报. 2024(10): 125-134 . 百度学术
8.	付宏渊，杨海涛，吴二鲁，曾铃，钟涛，姜懿芸. 考虑炭质泥岩颗粒破碎的级配演化预测模型. 水利学报. 2024(09): 1058-1070 . 百度学术
9.	杨锴，杨奇，徐方，徐俏东，韩学良. 考虑细粒含量的单参数连续级配方程研究. 铁道科学与工程学报. 2024(12): 5094-5103 . 百度学术
10.	曲诗章，刘晓明，黎莉，陈仁朋. 基于双分形级配模型参数的粗粒土渗透系数计算公式. 岩土工程学报. 2023(01): 144-152 . 本站查看
11.	侯龙清，袁晓铭，陈龙伟，李明东. 一种新型南55渗透仪研制及工程应用. 岩土工程学报. 2023(02): 419-425 . 本站查看
12.	李浩，李春艳，张嵩，谢英美. 建筑工程中地质特征及岩土工程支护研究. 能源与环保. 2023(01): 181-186 . 百度学术
13.	赵贵章，孔令莹，徐远志，王淑丽，王展. 银川平原典型介质的颗粒级配对渗透系数的影响研究. 中国农村水利水电. 2023(04): 203-207 . 百度学术
14.	张福海，徐嘉成，薛浩宇，刘峥嵘. 级配分布对杂填土地基互嵌沉降影响的试验分析. 河南科学. 2023(05): 730-737 . 百度学术
15.	林玉祥，林浩东，莫品强，褚锋，庄培芝. 基于XGBoost的堆场软土渗透系数反演研究. 西安理工大学学报. 2023(01): 133-140 . 百度学术
16.	袁仕方，曹志翔，韩志洋，张玲洁. 藏东南粗粒土降雨入渗影响因素试验分析. 高原农业. 2022(02): 189-196 . 百度学术
17.	丁林楠，李国英，魏匡民. 描述土体级配分布的级配方程及其适用性. 岩土力学. 2022(S1): 173-183 . 百度学术
18.	段钊，袁林，毕银丽，王凯，吴延斌，张庆. 紫花苜蓿根系-黄土复合体剪切特性与库仑修正模型. 煤田地质与勘探. 2022(12): 85-95 . 百度学术
19.	骆莉莎，周昕，林军. 颗粒形态对粗粒土渗透系数影响的数值模拟研究. 湖南工业职业技术学院学报. 2021(01): 93-96 . 百度学术

其他类型引用(16)

资源附件(0)

图(18) / 表(2)

计量

文章访问数: 251
HTML全文浏览量: 16
PDF下载量: 113
被引次数: 35

0. 引言
1. 计算模型
1.1 直角坐标系下弹性层状半空间体系基本解
1.2 地表荷载作用下盾构隧道变形计算
1.3 算例验证
2. 影响参数分析
2.1 上覆土体模量
2.2 下卧土体模量
3. 结论
附录

管土界面摩擦疲劳效应对深水井口导管贯入阻力的影响 English Version

作者简介: 王腾(1973—),男,山东海阳人,博士,教授,主要从事海洋岩土工程方面的研究工作。E-mail：wteng73@upc.edu.cn

计量

出版历程

Influences of friction fatigue effects of conductor-soil interface on penetration resistance of conductor of wellhead in deep water

0. 引言

1. 计算模型

1.1 直角坐标系下弹性层状半空间体系基本解

1.2 地表荷载作用下盾构隧道变形计算

1.3 算例验证

2. 影响参数分析

2.1 上覆土体模量

2.2 下卧土体模量

3. 结论

附录

期刊类型引用(19)

其他类型引用(16)

计量

出版历程

目录

0. 引言

1. 计算模型

1.1 直角坐标系下弹性层状半空间体系基本解

1.2 地表荷载作用下盾构隧道变形计算

1.3 算例验证

2. 影响参数分析

2.1 上覆土体模量

2.2 下卧土体模量

3. 结论

附录

作者简介:
王腾(1973—),男,山东海阳人,博士,教授,主要从事海洋岩土工程方面的研究工作。E-mail：wteng73@upc.edu.cn
